Z790 EAGLE

  • 支援14代、13代及12代Intel® Core™處理器
  • 無與倫比的性能：聯動式 12*+1+１相數位電源解決方案
  • 雙通道DDR5：4組記憶體插槽，支援XMP 3.0 記憶體模組
  • 新一代儲存配置：3組PCIe 4.0 x4 M.2插槽
  • 先進散熱設計及M.2 Thermal Guard：強化 VRM供電穩定性及M.2 SSD效能
  • EZ-Latch：採用快拆設計的PCIe 5.0 x16 插槽
  • 高速網路：2.5GbE 乙太網路
  • 絕佳擴充連接性：DP, HDMI, 後置USB-C® 10Gb/s
  • 獨家Smart Fan 6技術：內建多點測溫功能並採用複合式風扇接頭設計、支援FAN STOP技術
  • Q-Flash Plus技術，無須安裝處理器、記憶體及顯示卡便可更新BIOS
    • * 6+6相並聯電源設計

SERIES VISUAL

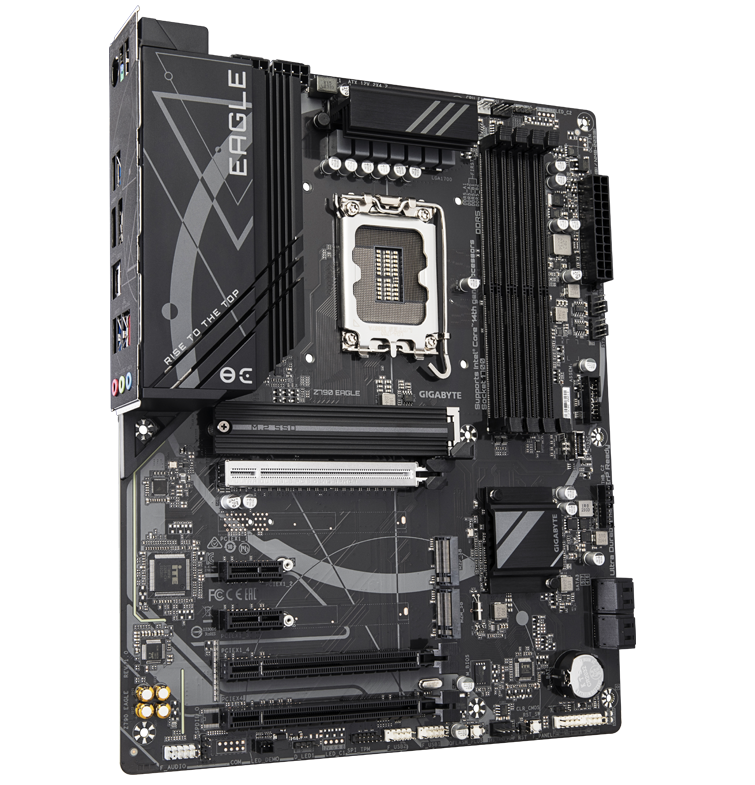

Z790 EAGLE

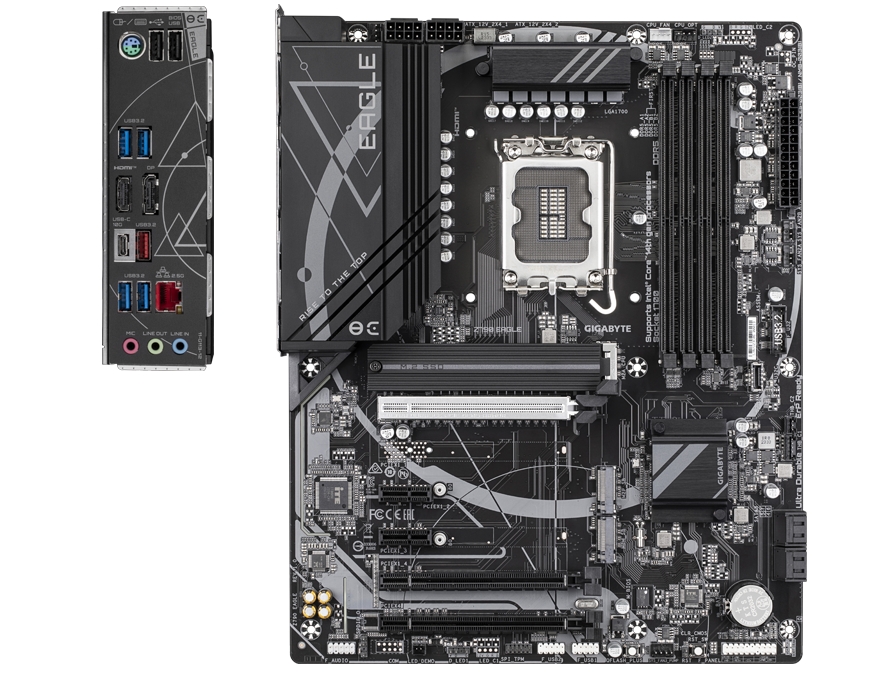

OVERVIEW

  • Full PCI Express 5.0 Design

    • 1*SMD PCIe 5.0 x16 Slot with Ultra Durable™ Armor

  • Multi-key

    • Multiple function set by BIOS
    • Reset/RGB Switch/Direct to BIOS/Safe Mode

  • Q-FLASH Plus Onboard Button

  • 1*DisplayPort / 1*HDMI

  • 1* USB 3.2 Gen 2 Type-C® + 1* USB 3.2 Gen 2

  • USB 3.2 Gen 1

  • Enlarged MOSFET Heatsink

  • 3*PCIe 4.0 x4 M.2 Connectors with Thermal Guard

  • Hi-Fi Audio

    • High-End Audio Capacitor

  • 12*+1+1 Twin Hybrid Phases Digital Power Design

    • 6-Layer & 2X Copper PCB
      * 6+6 phases parallel power design
    * Power Stage maximum current capacity is based on VCORE Phase.

  • Support 14th/13th/12th Gen.
    Intel® Core™ Processors

  • Solid Pin Power Connectors

    • 24 Pin ATX Power Connector
    • 8+8 Pin CPU Power Connector

  • Dual Channel SMD DDR5 Memory

  • Front USB3.2 Gen 1 Type-C®
    for Connecting Devices

  • PCIe EZ-Latch

  • 4*SATA 6Gb/s

  • RGB FUSION

    • 2*Addressable LED Header

    效能超耐久

    技嘉超耐久主機板由內而外採用絕佳用料, 創造非凡效能與歷久不衰的平台

    數位電源設計

    最高品質用料打造最佳電源設計

    • 12+1+1 相數位電源設計輔以超低電阻式電晶體。
    • 支援最新CPU, 強化系統效能並提供極致硬體擴充性。

    * 圖片僅供參考

    解鎖原生DDR5記憶體

    高達DDR5-7600* 以上的超頻效能
    技嘉平台經過完整且嚴格的測試和驗證，提供極致記憶體效能提升
    * 記憶體超頻及XMP 設定檔支援會因硬體設定而有所差異。請參閱記憶體驗證列表以獲得完整資訊。
    * 產品功能可能因型號而有所差異。

      記憶體抗干擾遮罩
      所有的記憶體佈線都在PCB內層下面，這個PCB內層被一個大型的接地層屏蔽，以防止外部干擾。

      最佳化記憶體低阻抗設計
      藉由最佳化記憶體線路的寬度、長度及格式，提供媲美高效能模擬運算所需的效能，降低處理器中記憶體控制晶片和記憶體模組之間的整體阻抗，以支援更高的DDR5記憶體速度。

      低訊號損耗電路版設計
      精選的伺服器等級中損耗或低損耗電路板用料，可有效降低電路板內部訊號干擾及減損，確保DDR5記憶體以高速進行訊號傳輸。

    解鎖原生DDR5 記憶體電壓

    技嘉獨家線路設計可提升DDR5記憶體超頻效能及相容性，將原生DDR5記憶模組轉換為超頻DDR5記憶體。

    安全模式
    主機板固定提供5V電壓給原生DDR5記憶體，再透過記憶體內部的PMIC 將電壓轉換並鎖定在1.1V供記憶體使用

    • • 將原生DDR5 PMIC 從安全模式轉換到可程式化模式，並提升可調整範圍解鎖原生DDR5電壓控制
    • • 支援所有 PMIC 供應商產品以獲得最高的相容性
      • * 記憶題超頻能力玩家的硬體配置而有所差異

    輕鬆實現更高的DDR5記憶體頻率

    DDR5 XMP Booster 功能根據內存 IC 和 PMIC 供應商分析提供優化的預定義配置文件，輕鬆增強性能並消除超頻 DDR5 內存套件的手動配置。
    * DDR5 XMP Booster 與DDR5記憶體超頻能力有關，實際超頻幅度會依玩家的系統硬體配置而有所差異。

      瞬間加速
      立即提升記憶體效能。

      自動載入
      無需輸入頻率、電壓、CL值等數十種記憶體參數。

      簡化超頻過程
      輕鬆將原生和 XMP 3.0 DDR5記憶體超頻至更高頻率。

      整合數據庫
      整合眾多的記憶體晶片供應商預先調整的XMP設定檔數據庫，方便玩家使用。

    最大化DDR5記憶體的效能表現

    XMP 3.0使用者設定檔讓您能夠優化記憶體設定，為您的系統實現最佳性能。

    • SPD 重新定義或從資料庫載入
      使用者可以定義兩個空白的SPD設定檔，並將它們轉移到另一台電腦上。

    • 效能模擬
      透過輸入時脈和時序參數，快速模擬記憶體性能。

    • 儲存/載入設定檔
      儲存並載入記憶體設定檔，以進行線上分享。

    • 提升無法超頻的DDR5記憶體頻率
      提升無法超頻的DDR5記憶體頻率。

    • 一鍵清除設定檔
      方便地重置記憶體設定。

    散熱

    擴大表面積的MOSFET散熱器設計大幅提升散熱效果

      3倍大散熱表面積
      與傳統散熱器相比，表面積增加多達3倍，有效改善了MOSFET的散熱。

      真正的單片式架構
      TMOS電源模組採用真正的單片散熱片設計，與競爭對手的多件式設計相比，一件式設計和更大的散熱表面積大大提高了散熱性能。

    散熱

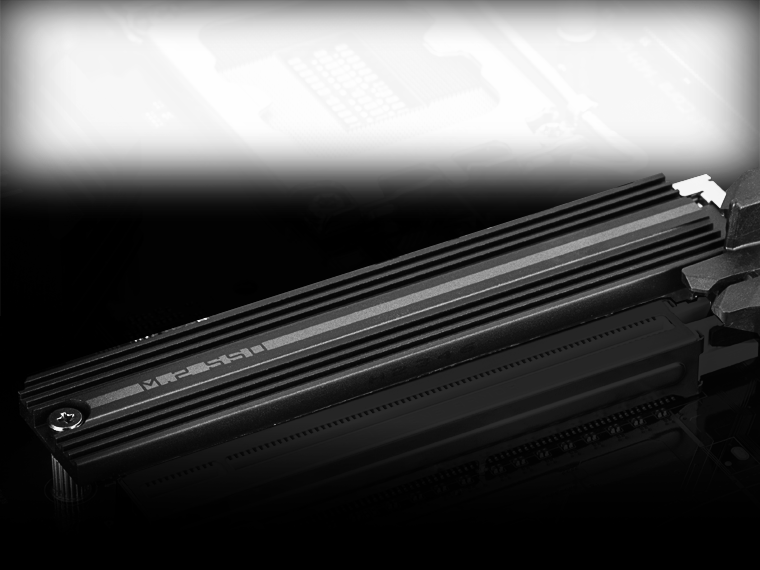

    M.2 散熱背板

    可防止高速M.2 SSD運作不掉速和降低瓶頸問題，有助於在問題出現之前即時散熱。

    散熱

    6層&2倍銅電路板

    在2倍銅電路板高導熱性和低阻抗等特性的加持下，可有效降低關鍵零組件溫度。

    未來連接性

    搭載超高速資料傳輸的優異網路及儲存連接性, 準備好迎接未來傳輸規格

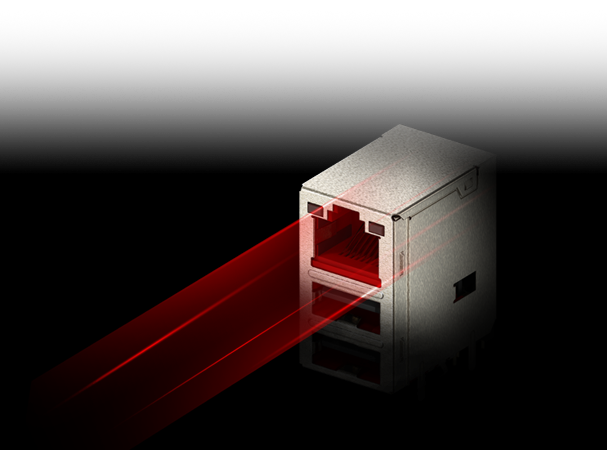

    內建2.5GbE乙太網路

    採用2.5G乙太網路提供高達2.5 Gbps的網路傳輸速度，相較於一般的千兆乙太網路，傳輸速度至少快2倍，為需求極致網路體驗的遊戲玩家提供最完美的連網體驗。

    PCIe 5.0 / 4.0 設計

    搭載PCIe 5.0 x16 插槽及 PCIe 4.0 M.2 插槽，技嘉主機板為PCIe 5.0/ 4.0裝置做好支援的準備並提供最優越的效能。

    * 圖片僅供參考，可能因模式而異。

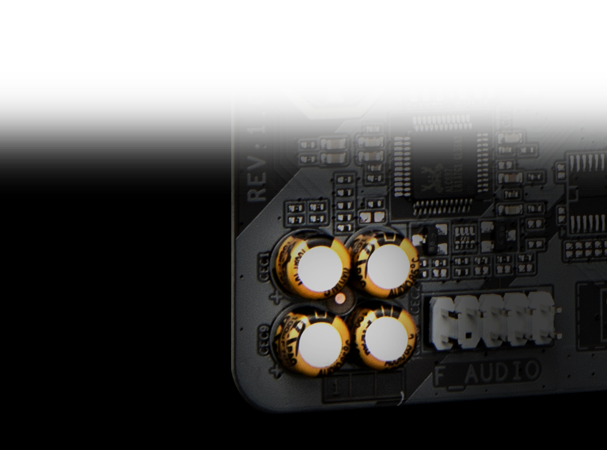

    高階音效

    * 圖片僅供參考

    簡易友善

    創新與沉浸式的軟硬體及韌體友善介面設計, 輕鬆創造個人化風格

    EZ-Latch

    EZ-Latch

    拆卸安裝在PCIe插槽中的顯示卡時，可以輕鬆解鎖 PCIe 插槽的卡榫。

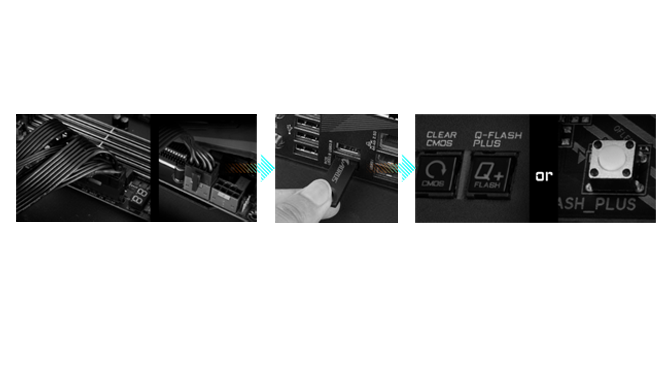

    Q-Flash Plus

    Q-Flash Plus

    無須安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS

    • STEP 1: 將24 Pin主電源及8 Pin輔助電源接上主機板
    • STEP 2: 下載主機板BIOS檔案並變更檔名為 "gigabyte.bin"，儲存到FAT32格式的USB隨身碟，並將隨身碟插入Q-Flash USB接頭
    • STEP 3: 按Q-Flash Plus按鈕，主機板將自動開始並完成BIOS更新

    Smart Fan 6

    Smart Fan 6

    確保您的遊戲電腦具有最佳的冷卻效果和靜音運行，支援PWM/DC風扇和水泵，可自訂設定並提供直觀的溫度監控。

    • 高電流支援: 每個風扇接頭支援PWM和DC風扇和水冷泵，最高可達24瓦（12V x 2A），並具有過載保護。
    • 精密控制: 多個溫度/風扇速度控制點，實現精確的風扇曲線控制。
    • 雙曲線模式: 提供不同用戶場景的斜率/階梯雙模式。
    • 靜音模式: 風扇可在用戶指定的溫度點以下完全停止運轉。

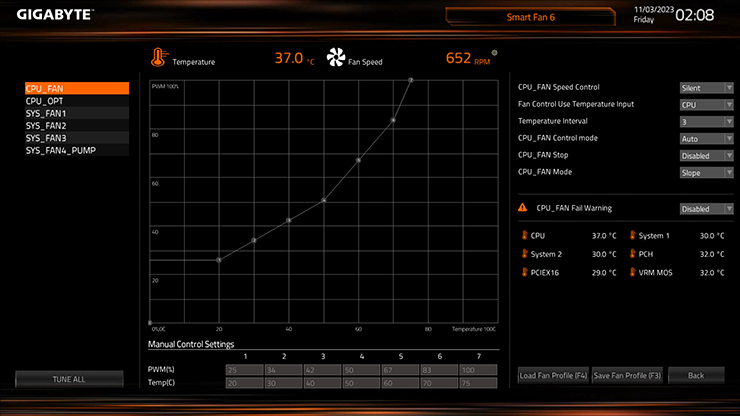

    Smart Fan 6 BIOS UI

    Smart Fan 6 BIOS UI
    1. 增強的風扇曲線介面 : 擴展了控制點數量，從5個增加到7個，並擁有更大的風扇速度圖表，使用戶能夠更精確、輕鬆地控制風扇曲線設置。
    2. 斜率/階梯雙重圖表模式 : 在斜率和階梯模式之間切換，以適應不同的使用者場景。斜率模式提供線性風扇速度曲線，而階梯模式在指定的溫度區間內保持恆定的風扇速度。
    3. 手動輸入 : 針對進階使用者，提供手動輸入風扇速度，以進行微調和精確控制冷卻系統。
    4. EZ Tuning : 透過在大致的溫度/風扇速度刻度上設置4個點，簡化調校流程。智慧風扇6將根據這些點快速生成風扇曲線。
    5. 風扇曲線檔案 : 將您自定義的風扇曲線配置保存在BIOS ROM中，確保在BIOS更新後仍然保持完整。

    註：圖片僅供參考，可能因型號而異。

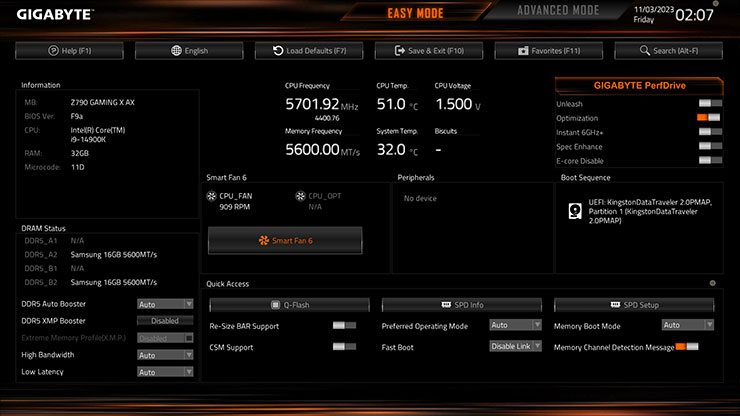

    UC BIOS

    技嘉以使用者為中心的 BIOS (UC BIOS)，增強了 BIOS 的使用者體驗，提供了直觀的操作介面和美觀的設計，讓使用者享受到優化的體驗。

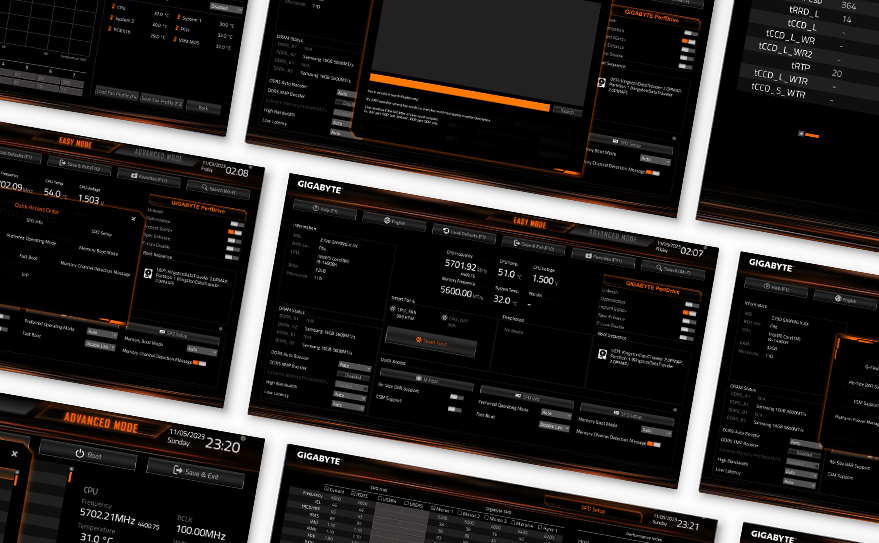

    重新設計的UI UX
    直覺式的操作介面跟耳目一新的新設計。

    Quick Access
    簡易模式中提供9個可自訂的選項插槽。

    PerfDrive
    獨家的 BIOS 設定，根據散熱配置優化性能。

    LEARN MORE

    優化的UX體驗

    技嘉以使用者為中心的 BIOS（UC BIOS），增強了 BIOS 的使用者體驗，提供了直觀的操作介面和美觀的設計，讓使用者享受到優化的體驗。

    快速存取功能

    技嘉UC BIOS的Quick Access功能從進階模式中選擇9個實用的預設選項，並將它們輕鬆放在簡易模式中，無需切換或搜索即可輕鬆存取。

    GIGABYTE PerfDrive

    PerfDrive技術整合了技嘉獨家的BIOS設定，使得與Intel® Core™處理器搭配時，性能、功耗和溫度的平衡更加輕鬆。

    Max Turbo
    發揮Intel® Core™處理器的最高Turbo Boost速度。

    Spec Enhance 模式
    在較低溫度設定下實現Intel® Core™處理器的高性能運行。

    Optimization 模式
    在Intel® Core™處理器中取得高性能和低溫度之間的平衡。

    E-Core™ 關閉模式
    將CPU資源專門分配給P核心，提升遊戲性能同時降低整體功耗。

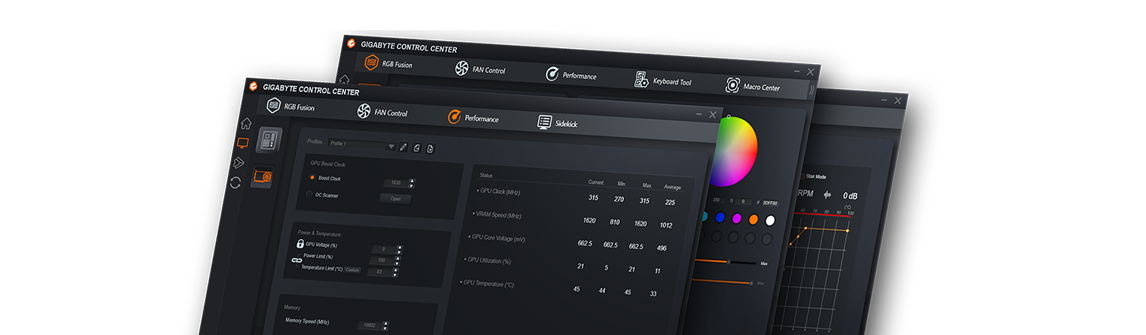

    技嘉控制中心 (GCC)

    技嘉控制中心 (GCC)

    是一個統一的軟體平台，可適用於所有技嘉支援的產品。

    • - 全新直覺式使用者介面
    • - 模組化控制組件
    • - 自動更新功能
    LEARN MORE
