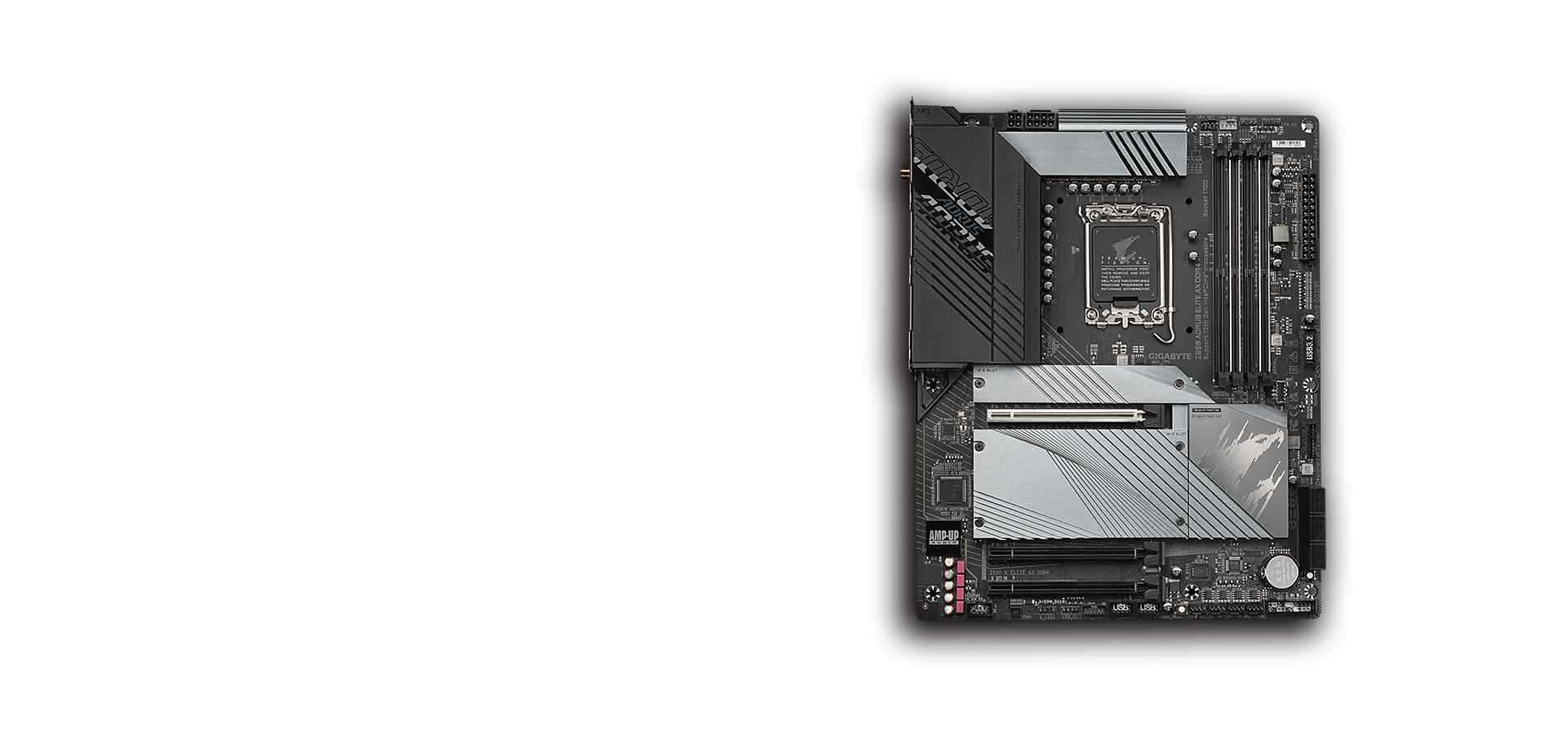

Z690 AORUS ELITE AX DDR4
聰明裝機 首選ELITE
電腦效能不如預期嗎？你的主機板極有可能成為箝制效能的關鍵瓶頸之一，尤其當電源和散熱設計方面都不足時。在預算有限的情況下，聰明且平衡的硬體配置更顯重要。AORUS ELITE系列主機板，配備同級競品最佳的數位電源設計、全金屬散熱裝甲及DDR4 XMP支援性，是晉升為 AORUS 高階玩家的超值主機板首選。
總覽
效能
散熱
連結性
個性化
超耐久
1
WIFI6 802.11ax
2
DisplayPort
3
HDMI
4
後置USB 3.2 Gen2x2 Type-C®
5
2.5 GbE乙太網路
6
散熱裝甲設計
  1. 全覆蓋式MOSFET電晶體散熱片
  2. 5 W/mK Thermal Conductivity Pad
  3. 整合式IO檔板
7
4組儲存效能絕佳的M.2插槽
  1. 4組PCIe 4.0 x4 M.2
  2. 2組加大型散熱裝甲
8
AMP-UP 音效
  1. ALC1220-VB 音效控制晶片
  2. 高階音效電容
  3. 音響級WIMA音效電容
9
RGB FUSION 2.0

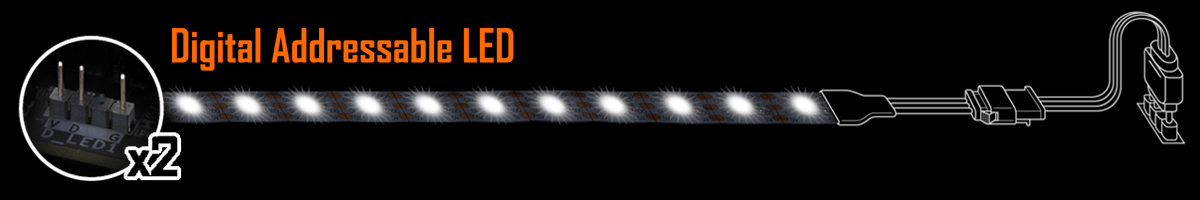

  1. 2組數位(可控制式)LED燈條電源插座
  2. 2組RGB LED燈條插座
10

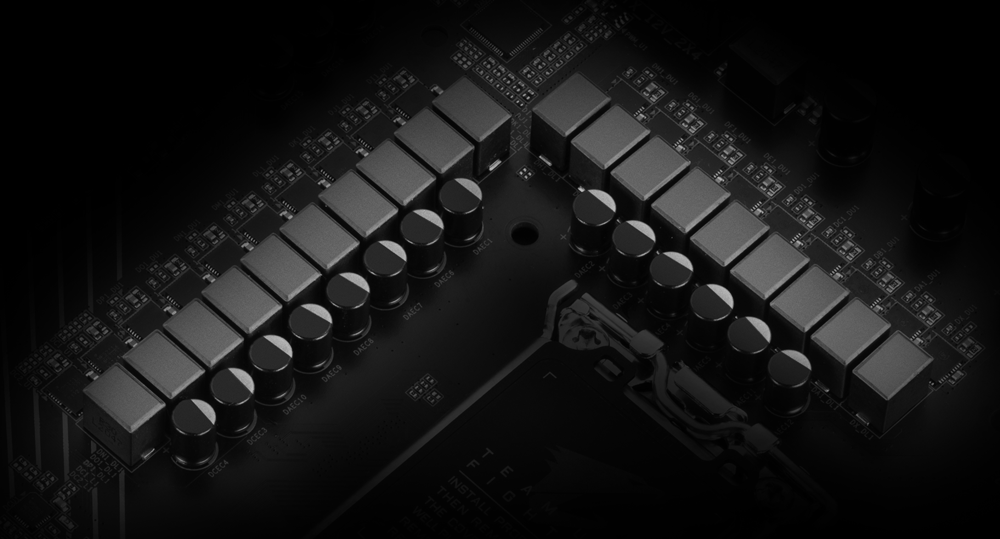

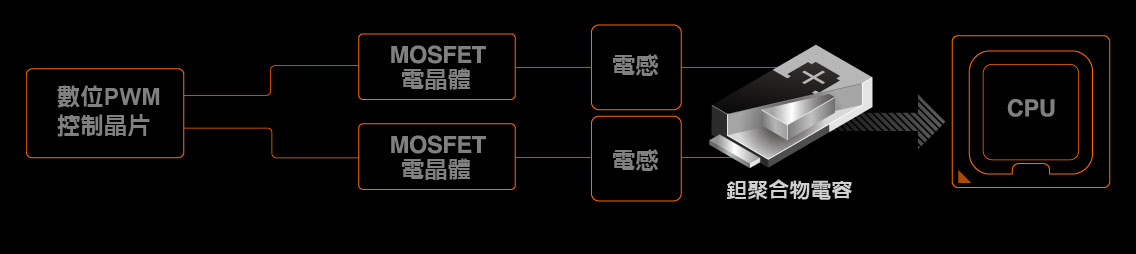

直出式16+1+2 數位電源設計
  1. 70安培Power Stage
  2. PCIe 5.0線路的最佳化電路板
  3. 優質電感及電容設計
  4. 6層和2倍銅電路板
11
實心針電源連接器
  1. 24 針ATX電源連接器
  2. 8+4 針ATX 12V電源插槽
12

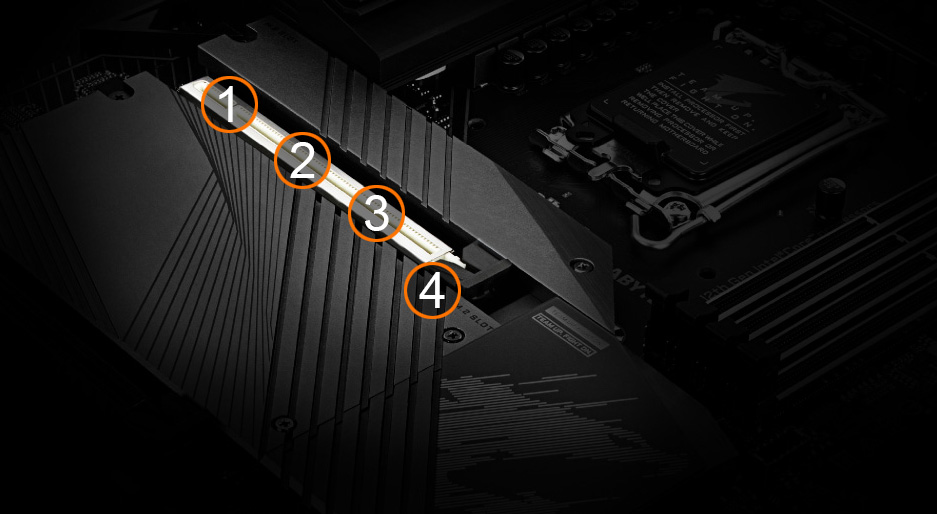

雙通道DDR4、4組搭載超耐久的裝甲的記憶體插槽
13

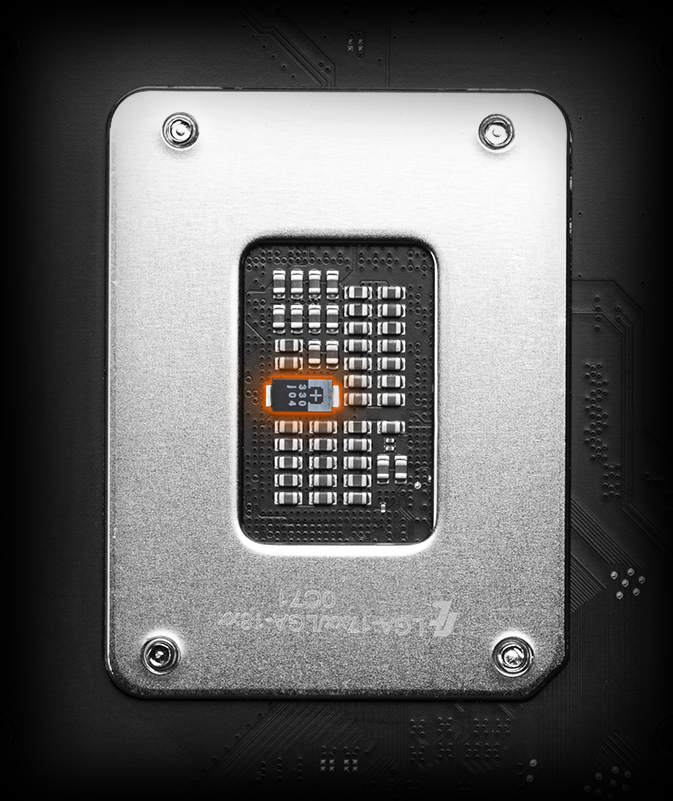

支援第12代 Intel® Core™ 處理器
14
前置 USB3.2 Gen2 Type-C® 擴充接頭
15

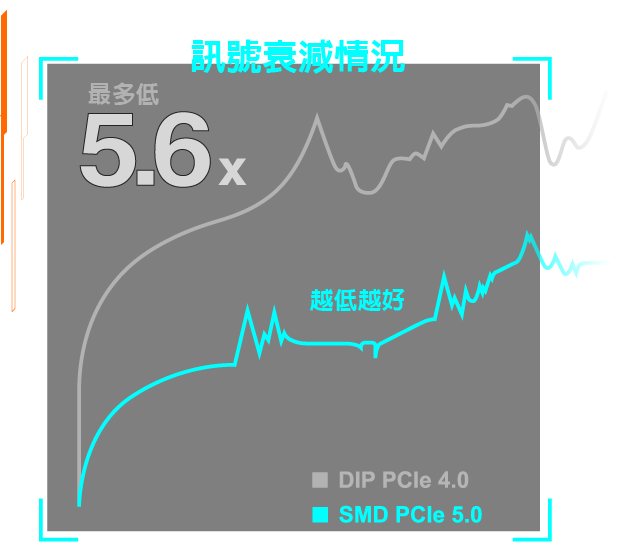

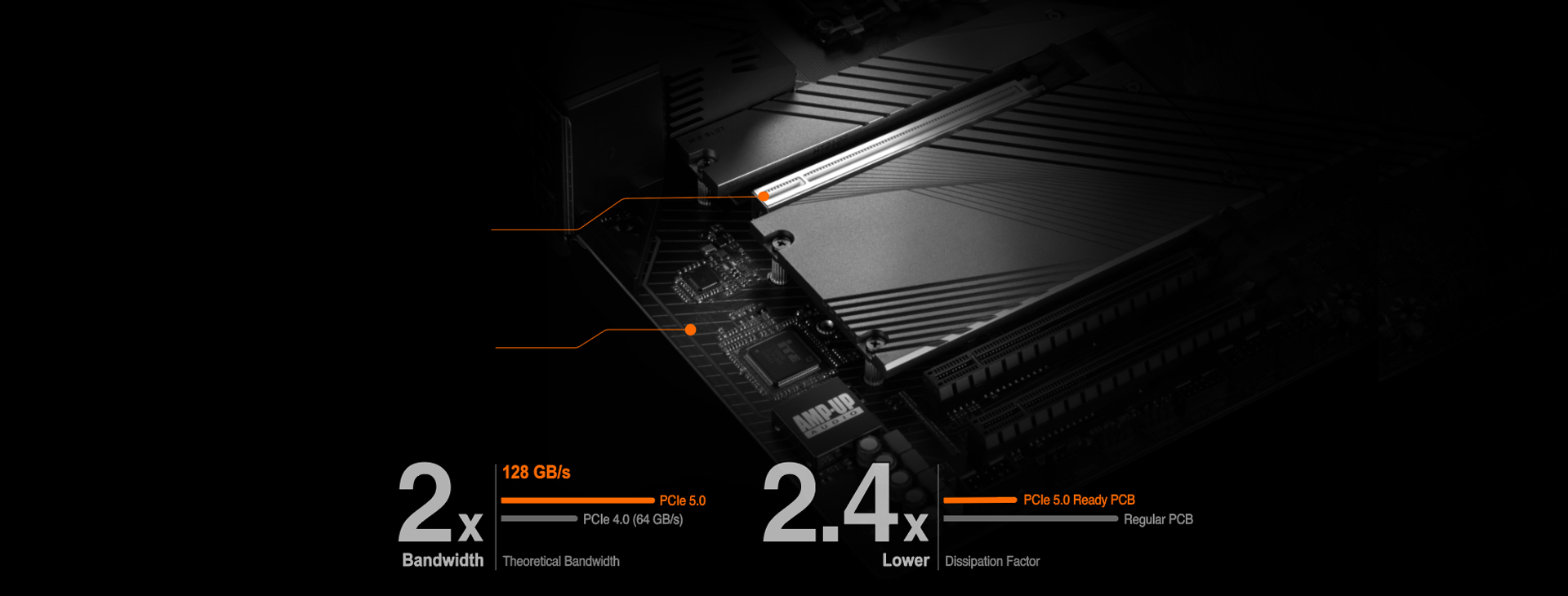

新一代PCIe 5.0 插槽設計
  1. 1x PCIe 5.0 x16 SMD 插槽

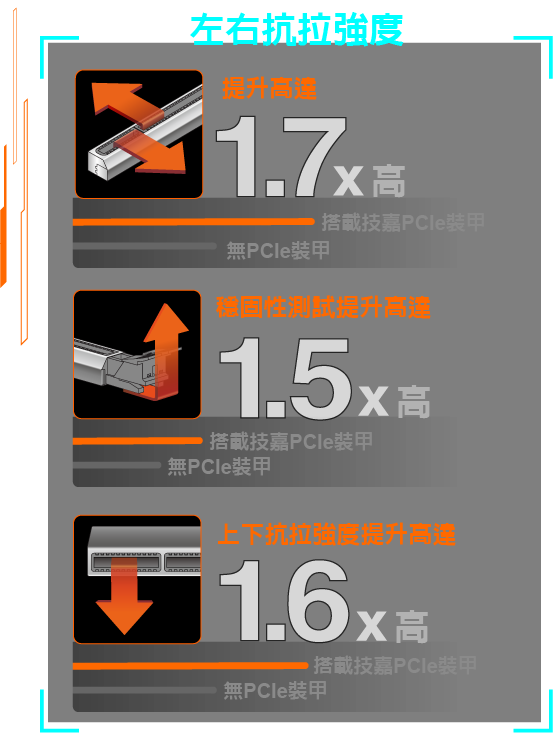

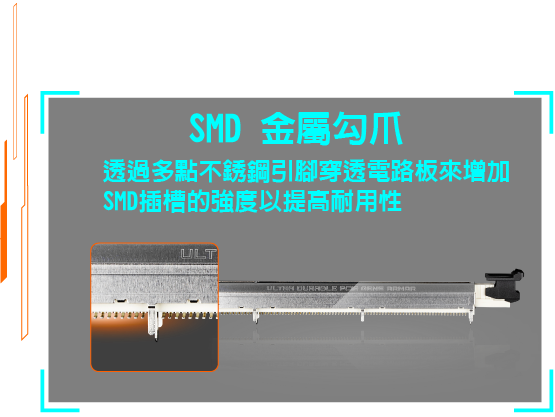

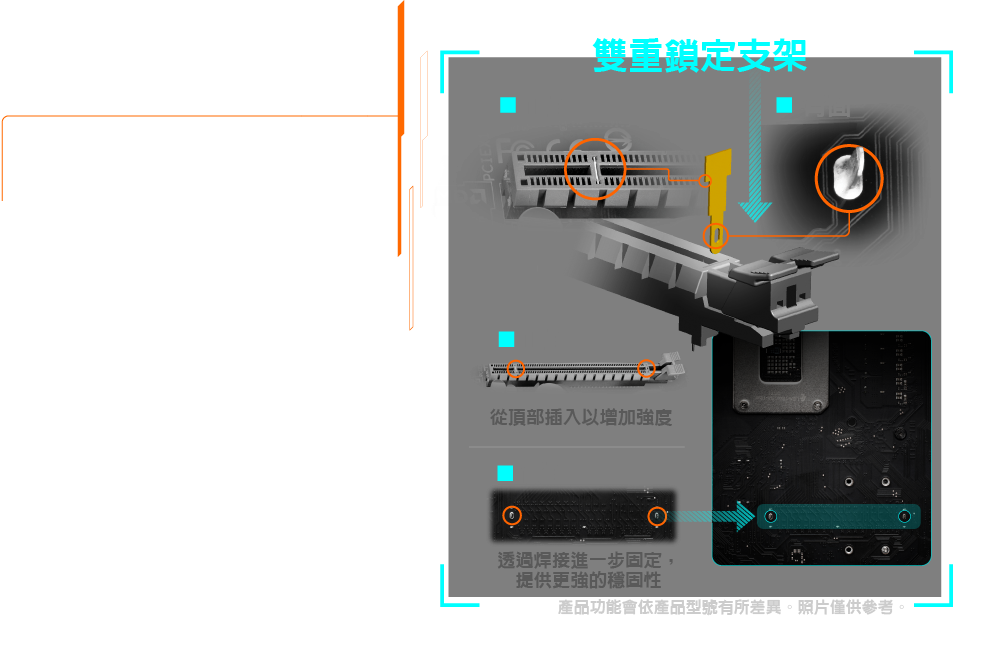

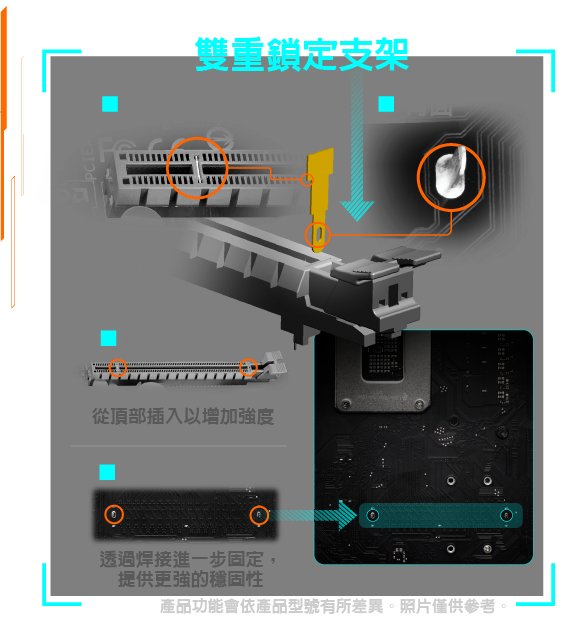

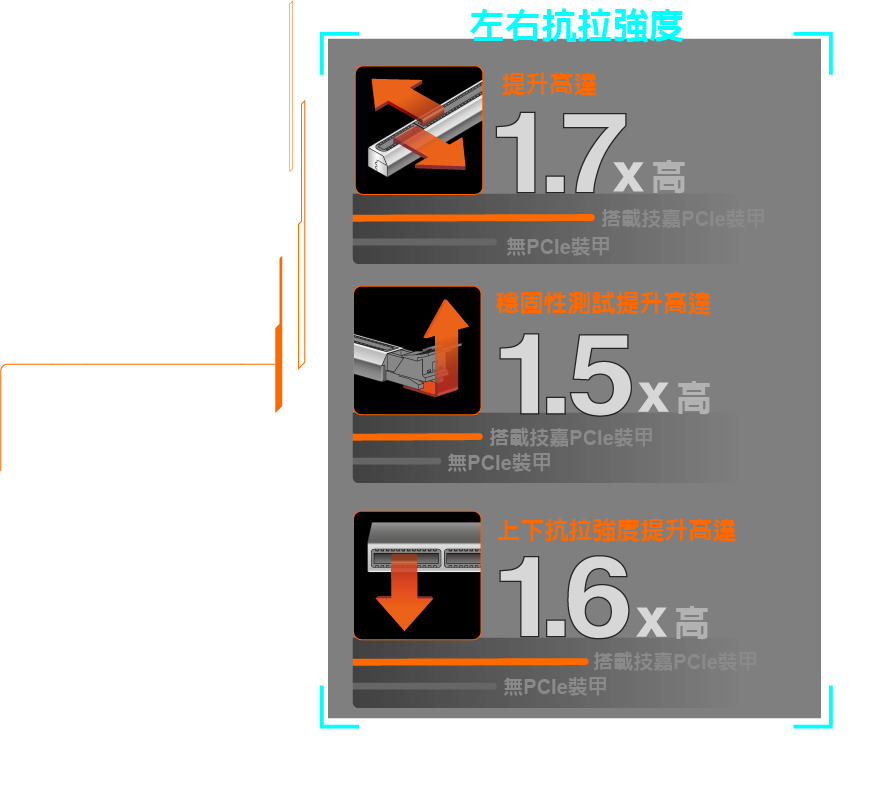

  2. 超耐久™ SMD PCIe 5.0插槽防護裝甲
16
6組SATA 6Gb/s
17
Q-FLASH 按鈕

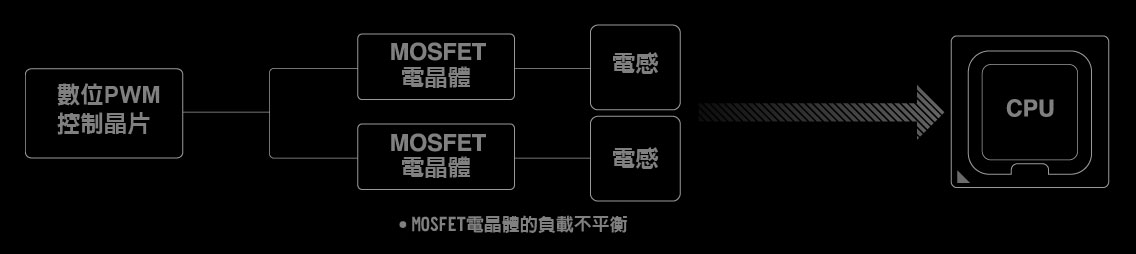

Direct Digital VRM Design
PCIe 5.0 Design
DDR4 XMP
RAID Storage
Hybrid Cores Optimization
無與倫比的效能
電腦技術發展一日千里，技嘉憑藉優異的研發能力緊跟最新趨勢，為消費者提供先進的功能和最新的技術。技嘉 Z690 系列主機板搭載先進的電源供應解決方案、最新的儲存標準和出色的連接性，確保玩家的電競主機效能不打折。
M.2 + M.2 + M.2

連續讀取速度 21053 MB/s, 連續寫入速度 15499 MB/s
支援3個7G/s Gen4 M.2 PCIe SSDs建構RAID 0磁碟陣列
獨特的3組PCIe 4.0 M.2插槽設計輔以第二代 7000 MB/s SSD 讓系統的讀取寫入速度高達 21053與15499 MB/s。
複合核心最佳化設計
憑藉新的英特爾複合核心技術，技嘉在BIOS設定檔中創建了兩個新的“CPU升級”模式，透過調整P-Core和E-Core的啟用狀況和電壓模式來滿足不同使用者的使用需求。
電競
最高效能
• 停用所有 E-Core
• 遊戲效能零妥協
• 處理器封裝功耗降低多達 20%
• 處理器溫度降低多達 5°C
• 啟動P-Core及E-Core的所有核心
• 最大化完整的多核心性能
Thermal Design
Fully Covered MOSFET Heatsink
M.2 Thermal Guard II
2X Copper PCB

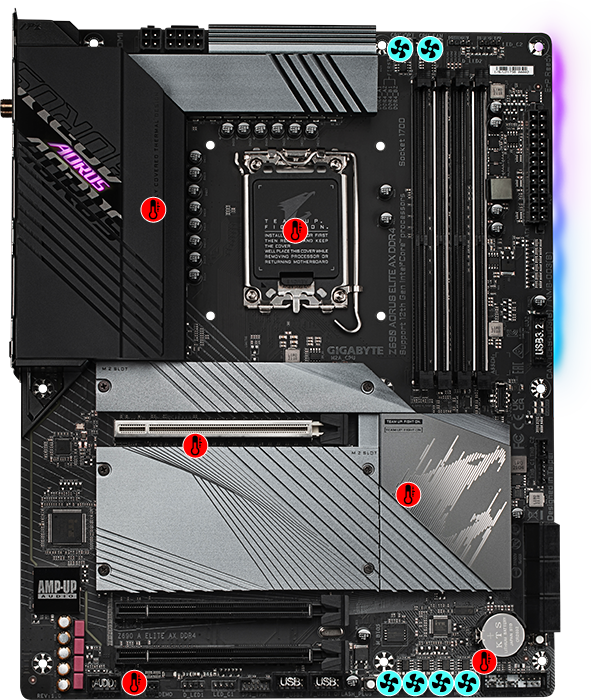

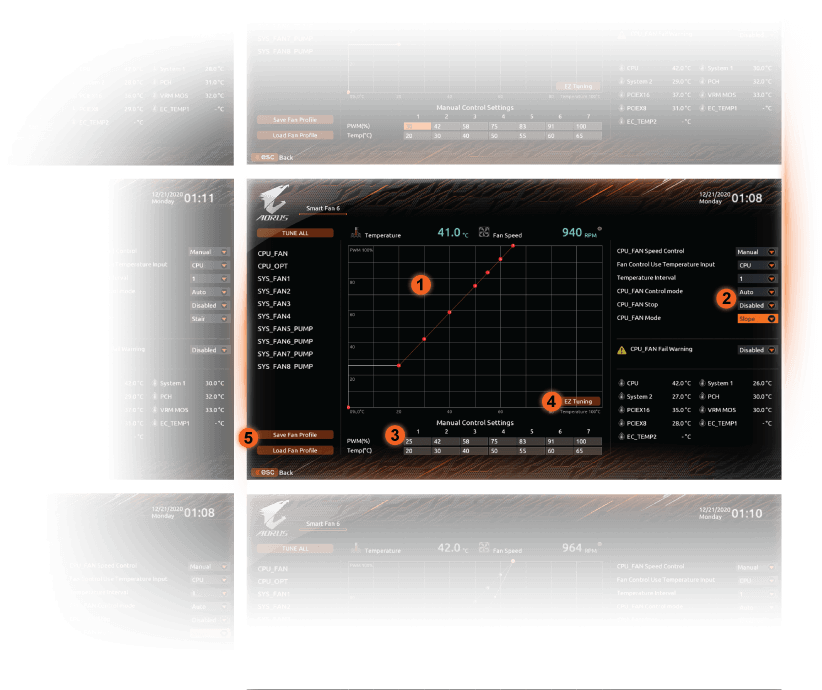

Smart Fan 6
被動式散熱裝甲
技嘉Z690系列主機板創新且最佳的散熱設計為不掉速效能提供最堅實的後盾，確保在滿載應用程式運作或遊戲進行下為處理器、晶片組及固態硬碟帶來高度穩定性和低溫效果。
1. 全覆蓋式散熱設計
高覆蓋率MOSFET和整合型散熱器改善熱效率，並提供更好的風流動線和散熱效果。
2. M.2 Thermal Guard II
第二代M.2散熱裝甲雙面導熱墊設計的優勢，同時提高M.2散熱器的高度，並增加散熱表面積，以有效處理M.2 SSD產生的熱量。
3. 加大型散熱裝甲
加大的雙面M.2散熱片，可防止採用雙面快閃記憶體顆粒的高速大容量PCIe 4.0/3.0 SSD過熱而降速。
4. 5 W/mK導熱墊
通過使用1.5mm厚的5 W / mK導熱墊，它可以同時傳遞比傳統導熱墊高2.7倍的熱量。
5. 兩倍銅電路板
技嘉獨家兩倍銅電路板設計，提供電源相位與零組件之間足夠的電力，以掌控比一般負載更高的電力需求，並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。
1. 2倍大散熱表面積
與傳統散熱器相比，表面積增加多達2倍，有效改善了MOSFET的散熱。
2. 真正的單片式架構
TMOS電源模組採用真正的單片散熱片設計，與競爭對手的多件式設計相比，一件式設計和更大的散熱表面積大大提高了散熱性能。
3. 複合式剖溝設計
TMOS電源模組的散熱片設計有多道剖溝和進氣孔，這樣的設計可以讓更多氣流通過，大幅改善了熱對流及傳導效能。
1. 第二代AORUS M.2散熱裝甲
第二代AORUS M.2散熱裝甲採用雙面散熱片設計，同時為控制晶片及所有記憶顆粒進行散熱，可以有效快速地帶離工作時的廢熱，防止高速M.2 SSD因為溫度過高出現降速和效能瓶頸。
2. 散熱片 + 導熱墊（頂部）
3. 浮動螺絲設計
防止丟失 M.2 散熱器螺絲
4. M.2 固態硬盤
5. 散熱片 + 導熱墊（底部）
溫度上升會導致效能下降
低3％的輔助散熱效果　　　　　　　
2倍銅電路板設計
藉由在電路板內層採用 2倍銅，透過將電路板變成超薄的電路板尺寸銅散熱器，有效地帶走零組件的熱量，高導熱性和較低的阻抗的加持下，可將零組件的溫度降低至少 3%。
2.5 GbE LAN
WIFI6 802.11ax
USB3.2 Gen 2x2 Type-C®
AMP-UP Audio
內建新世代傳輸介面
技嘉Z690 AORUS 系列主機板為未來的規格最好準備，透過下一代網路、儲存和WIFI連接，讓玩家體驗超高速資料傳輸，電腦使用也更得心應手。
內建2.5GbE乙太網路

比千兆網路快兩倍以上的速度
  1. 採用2.5G乙太網路提供高達2.5 Gbps的網路傳輸速度，相較於一般的千兆乙太網路，傳輸速度至少快2倍，為需求極致網路體驗的遊戲玩家提供最完美的連網體驗。 支持Multi-Gig技術，透過RJ-45乙太網路介面，不需更換線材，便能相容於10/100/1000 / 2500Mbps等網路速度。



WiFi 6 802.11ax + BT 5 Module
無線解決方案支援802.11ax，提供千兆網路等級的無線網路效能，高達2.4Gbps* 的傳輸速度，提供流暢的影像串流、更好的遊戲體驗，同時穩定性更高，有效減少斷線狀況。 此外，藍牙5提供比BT 4.2多的4倍訊號涵蓋範圍和更快的傳輸。
WIFI 6的優勢:
  1. 比802.11ac 1x1*高5.5倍的資料吞吐量。*
  2. 網絡容量提高4倍，有效降低網路塞車，特別是在許多裝備同時連網的狀況下，亦能提供順暢的連網。
  3. 提高網絡效率，讓玩家獲得更好的使用體驗。
連接未來無限可能 - USB 3.2 Gen 2x2 Type-C®
主機板內建的USB 3.2 Gen 2x2插槽設計，可提供兩倍於上一代USB 3.2 Gen 2的傳輸效能。在連接到符合USB 3.2 Gen 2x2規範的外接裝置時，能達到最高20Gbps的極速資料傳輸。讓玩家可以享受到極具彈性且超高速的資料存取效能。
Hi-Res Audio認證
通過Hi-Res Audio認證，意味著產品能夠呈現高達40kHz或更高的頻率，確保消費者可以獲得最佳的音效品質。
提供更深層的遊戲體驗 ViBes
Realtek 頂級高傳真音效晶片
ALC1220音效晶片提供120dB 超高訊噪比音效，並內建 Smart Headphone Amp技術，可自動偵測耳機的阻抗值，提供最佳的音效動態特性，避免音量過低或失真，甚至爆音或輸出功率過大導致耳機毀損等情況的產生。 而全新的 VB 系列音效控制晶片，提供前置/後窗麥克風訊噪比SNR高達110 / 114dB，讓您的聲音充滿活力。

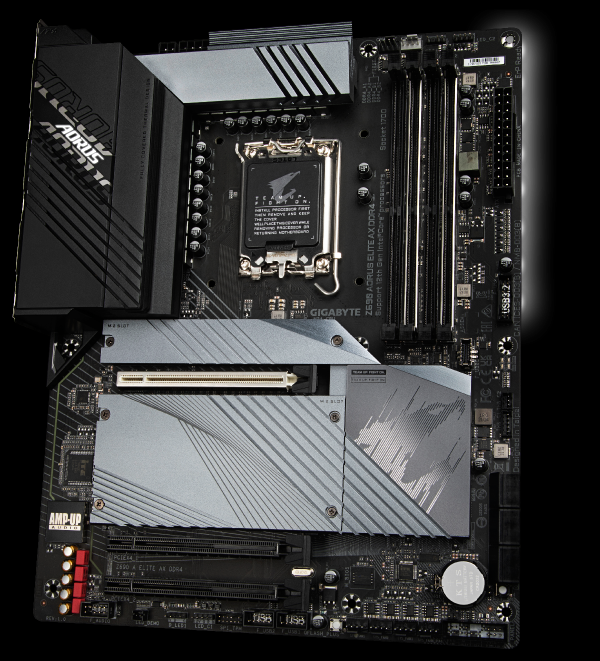

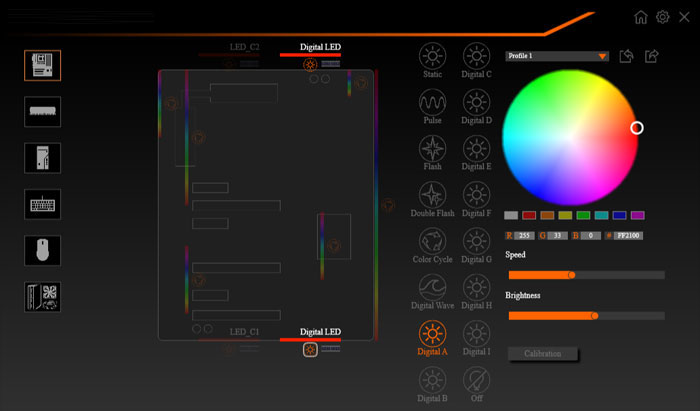

RGB FUSION
UEFI BIOS
EASY TUNE
System Information Viewer
個性化
技嘉主機板搭載許多實用且操作簡易的軟體，可以幫助玩家更輕鬆掌控主機板的所有功能，並提供具有出色美感的可自定義照明效果，讓玩家輕鬆展現獨特的各人風格。
BIOS
全新使用者介面設定
全新簡易模式，在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。
我的最愛選單
將常用項目新增到我的最愛選單中以便快速搜尋及設定。
儲存裝置信息
顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。
設定變更提醒
在儲存BIOS設定前，列出本次所有BIOS變動項目，讓玩家再次快速確認所有調整的項目是否正確。
圖型化Load Line電壓負載校正曲線
透過直覺的曲線圖，清楚地顯示每個負載線校準設定。
EasyTune™
技嘉 EasyTune™簡單易用的玩家操作介面，方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統，只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定，立即讓效能大幅提昇。
System Information Viewer
技嘉System Information Viewer 是一個超強的系統監控軟體，您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率；調效並規劃選定的風扇轉速變化狀況，當然您也可以設定系統或特定元件溫度過高警示，並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成，讓您隨時掌握系統的使用及健康狀況。
Q-Flash Plus
實心針腳電源接頭
超耐久
技嘉Ultra Durable™ 技術包括產品耐用性和高品質製造工藝等特點。 技嘉主機板使用最優質的零組件並強化主機板上的每個插槽，讓所有元件都更加堅固耐用。
實心針腳電源接頭設計
AORUS Z690系列主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 4pin ATX 12V CPU輔助電源接頭設計，提供比一般接頭更優異的導電性跟訊號傳輸能力，並可降低重複插拔所造成的金屬損耗。
實心針腳電源連接器設計的優勢
  1. 電力傳輸接觸面積更大有效降低阻抗。
  2. 金屬量提昇能承受更高的電流及廢熱。
  3. 耐用度及使用壽命都大幅提昇。
Key Feature
  • 支援第12代Intel® Core™處理器
  • 內建4組DDR4記憶體插槽，支援雙通道技術及Non-ECC記憶體
  • 直出式16+1+2 數位 VRM 設計輔以 70A Power Stage*電晶體及及鉭質電容

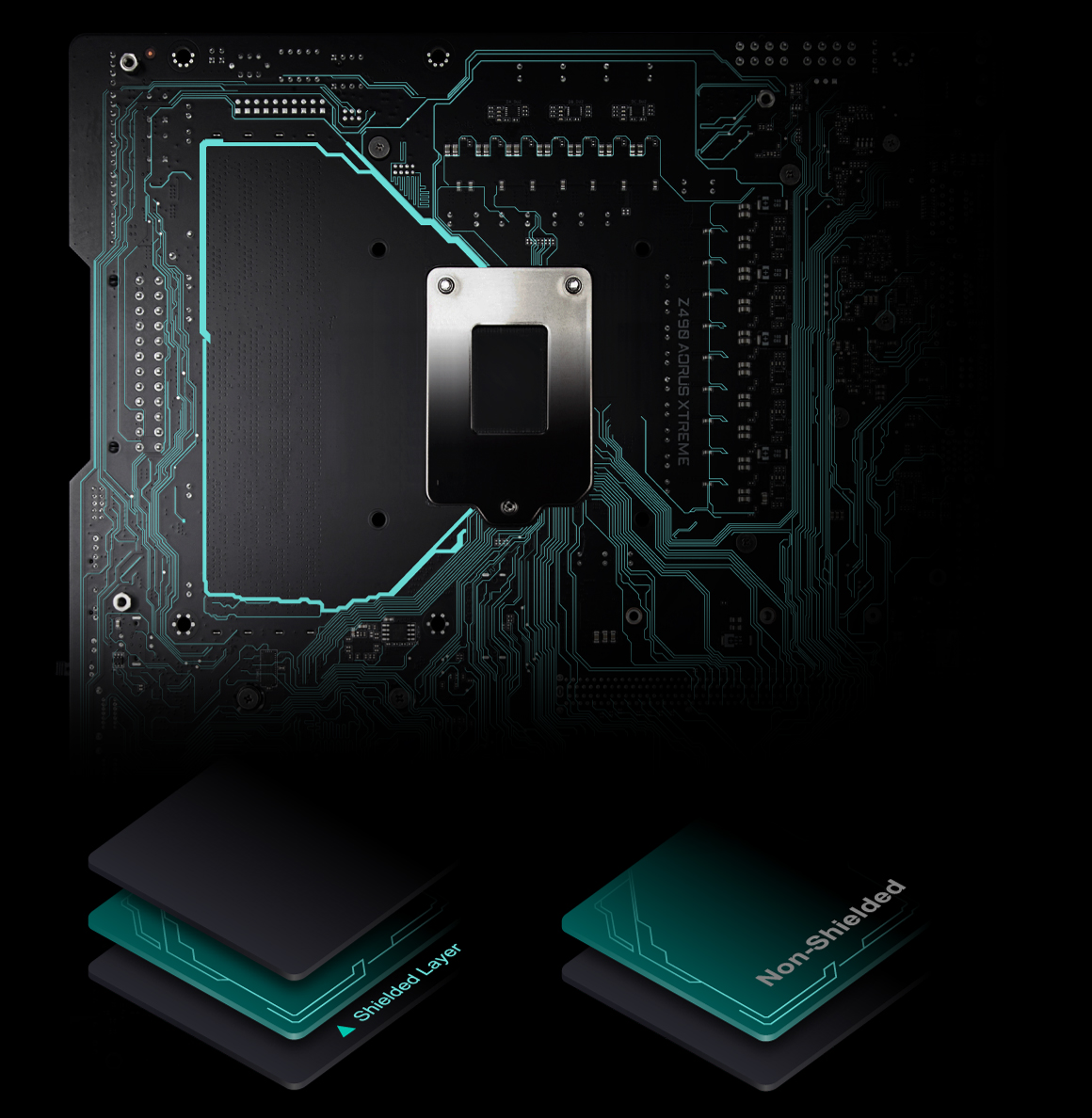

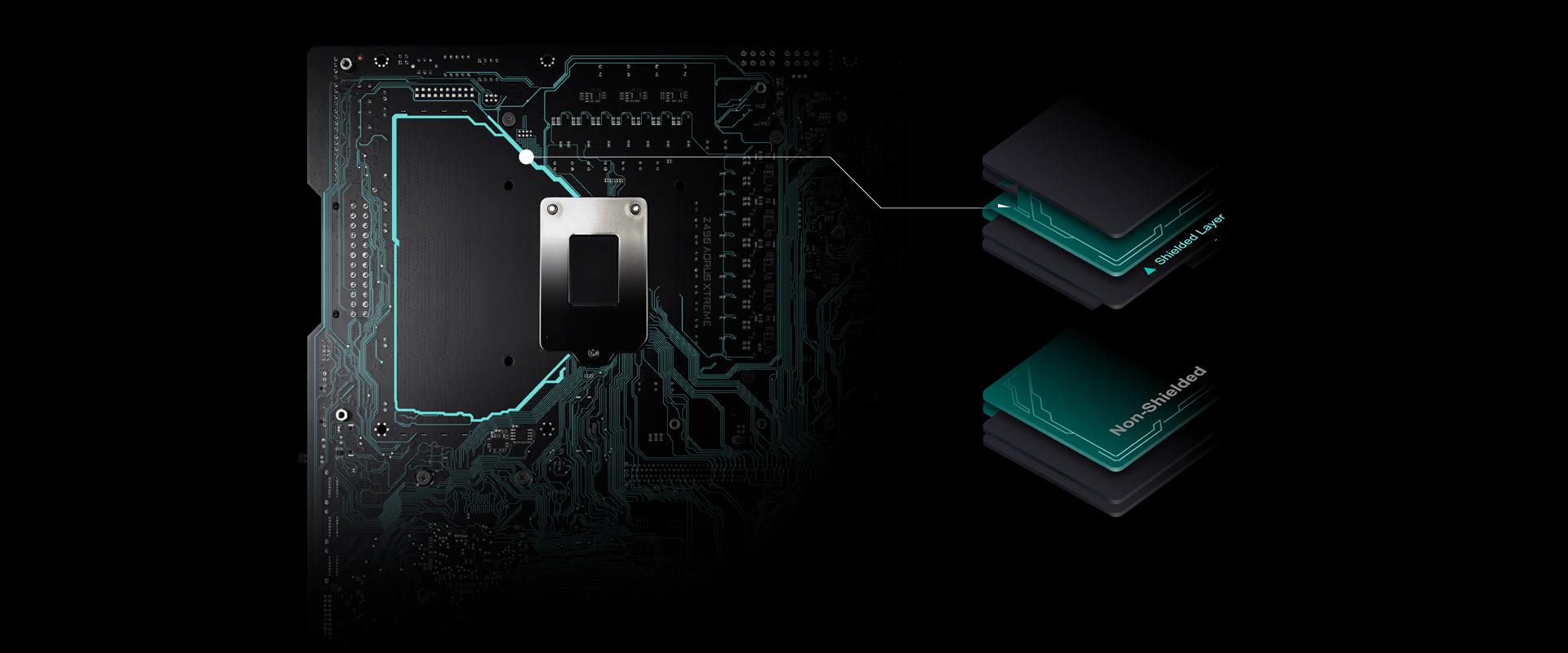

  • 搭載記憶體抗干擾遮罩，避免訊號干擾
  • 全覆蓋式散熱設計輔以高遮蔽率 MOSFET電晶體散熱片
  • 內建WIFI 6 802.11ax 2T2R & BT5無線傳輸及AORUS天線
  • 採用ALC1220音效控制晶片輔以WIMA音效電容提供AMP-UP高傳真音效
  • 超高速2.5 GbE乙太網路輔以頻寬管理軟體
  • 四組超高速NVMe PCIe 4.0/3.0 x4 M.2插槽輔以加大型散熱裝甲
  • 內建超高速USB 3.2 Gen2x2 TYPE-C®介面，提供 20Gb/s傳輸速度
  • 搭載RGB 2.0技術提供多區數位燈光全彩顯示並支援數位/類比燈條
  • 獨家Smart Fan 6技術，內建多點測溫功能並採用複合式風扇接頭設計、支援FAN STOP技術
  • Q-Flash Plus技術，無須安裝處理器、記憶體及顯示卡便可更新BIOS
*Power Stage電晶體最高電流處理量會依VCORE相位不同而有所差異
