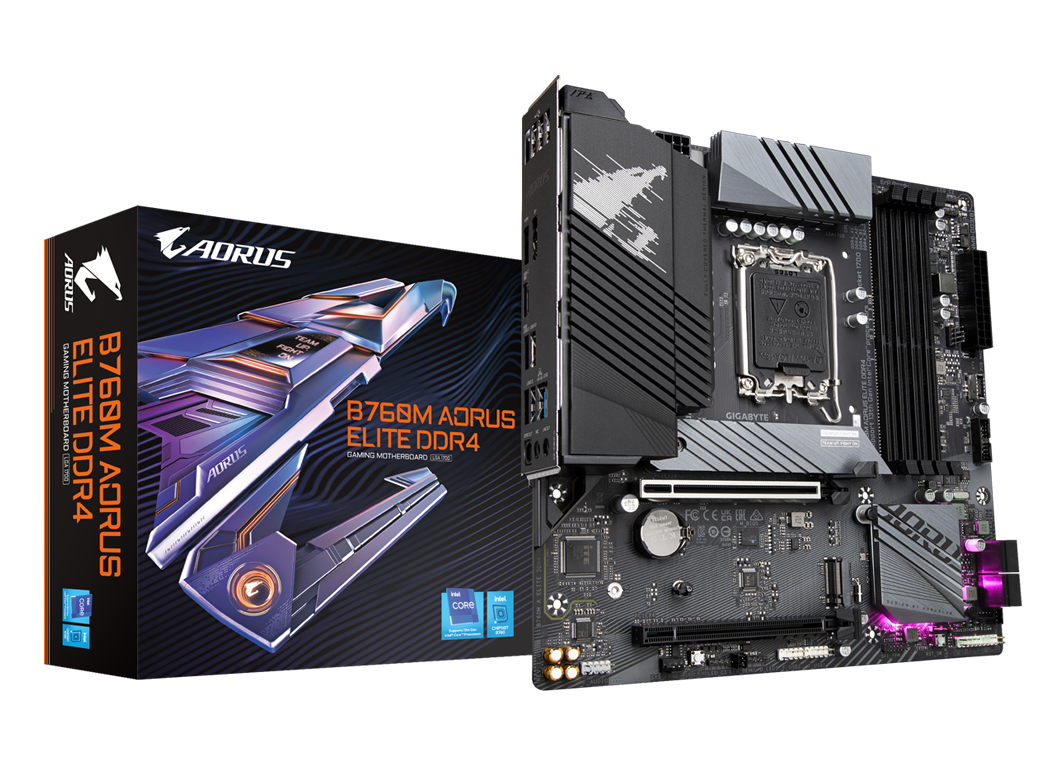

B760M AORUS ELITE DDR4 (rev. 1.x)

Intel® B760 晶片組

  • 支援14代、13代及12代Intel® Core™處理器
  • 無與倫比的性能：聯動式12*+1+1相數位電源解決方案
  • 雙通道DDR4：4組記憶體插槽，支援XMP記憶體模組
  • 新一代儲存配置：2組PCIe 4.0 x4 M.2插槽
  • 先進散熱設計及M.2散熱裝甲：強化 VRM供電穩定性及M.2 SSD效能
  • EZ-Latch Plus：採用無螺絲快拆設計的M.2插槽
  • 高速網路：2.5GbE 乙太網路
  • 絕佳擴充連接性：前置 USB-C® 10Gb/s，後置USB-C® 20Gb/s，DP，HDMI
  • 獨家Smart Fan 6技術：內建多點測溫功能並採用複合式風扇接頭設計，支援FAN STOP
  • Q-Flash Plus技術：無須安裝處理器、記憶體及顯示卡便可更新BIOS

* 6+6相並聯電源設計
總覽
效能
散熱
連接性
個性化
超耐久
產品特點

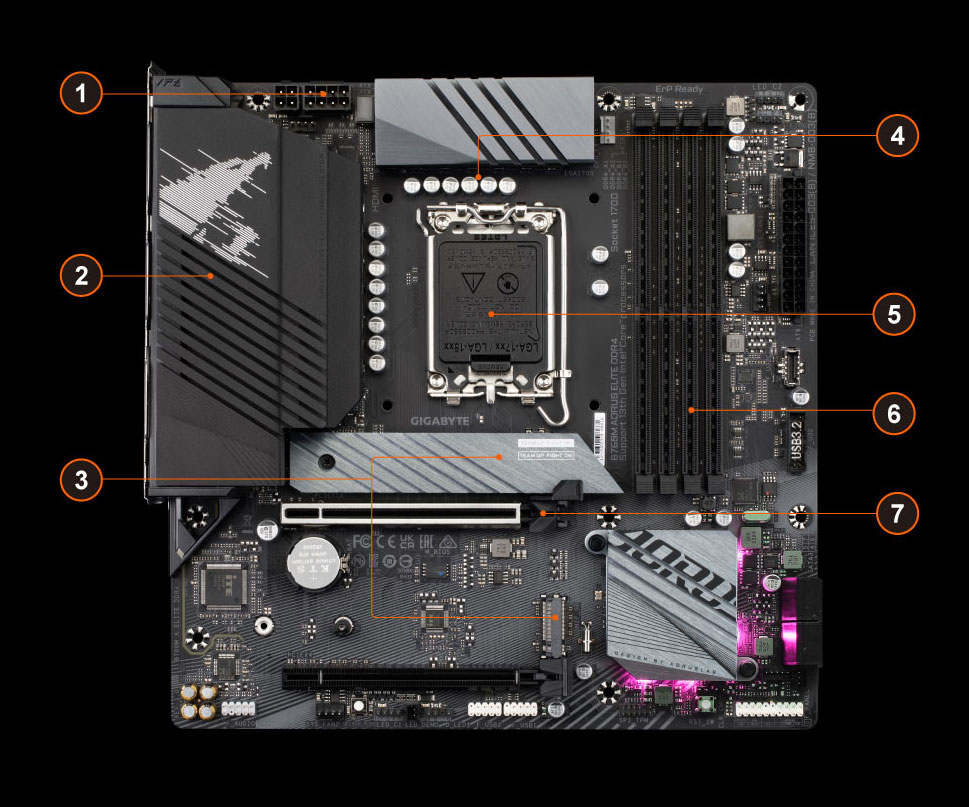

效能
連接性
1
8+4 實心針電源連接器
2
散熱裝甲設計
  1. 全覆蓋式MOSFET電晶體散熱片
  2. 5 W/mK 導熱墊​
  3. 鋁質I/O上蓋
3
2組儲存效能絕佳的M.2插槽
  1. 2組PCIe 4.0 x4 M.2 1組散熱裝甲
  2. M.2 EZ-Latch Plus
4
12+1+1 相聯動式數位電源設計*
  1. 60安培 DrMOS
  2. 針對PCIe 4.0線路最佳化的電路板
  3. 6層2倍銅電路板
    4. * 6+6 相並聯電源設計。僅VCORE & VCCGT採用數位 VRM設計。
5
支援第13代和第12代 Intel® Core™ 處理器
6
雙通道DDR4, 4 DIMMs
7
超耐久PCIe裝甲
  1. 1* PCIe 4.0 x16 插槽
  2. PCIe EZ-Latch

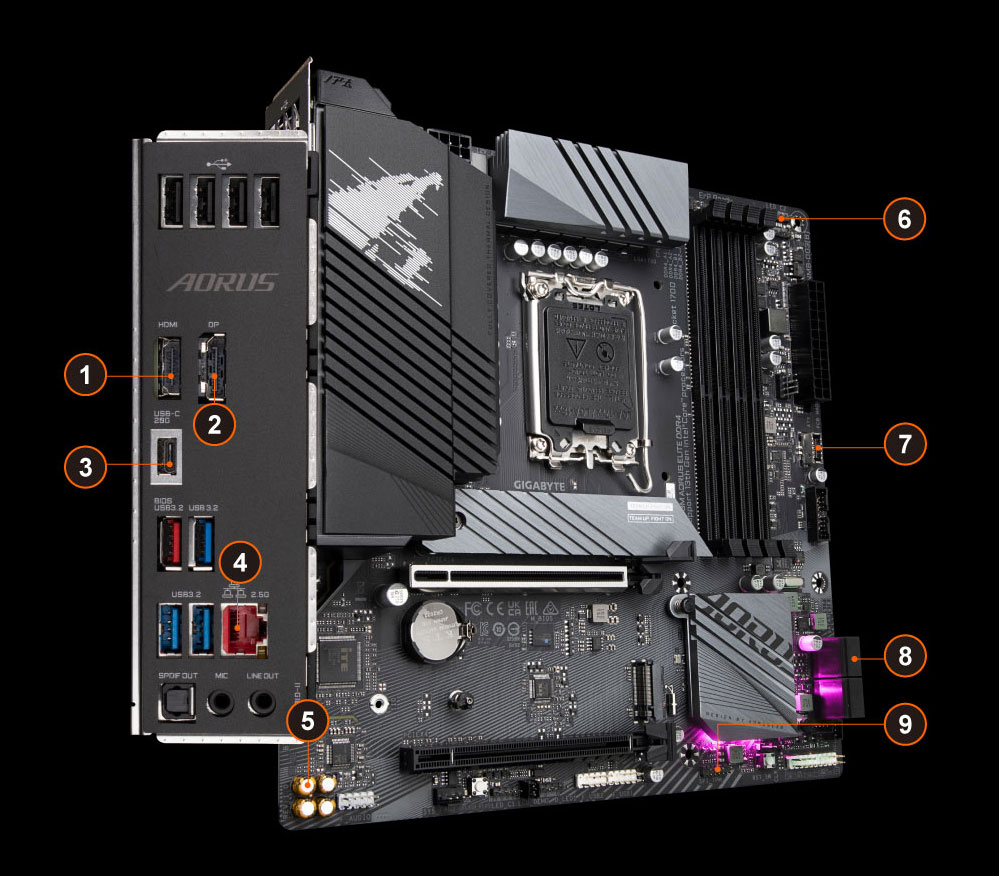

1
HDMI
2
DisplayPort
3
後置 USB 3.2 Gen 2x2 Type-C®
4
2.5GbE LAN
5
Hi-Fi 音效
  1. 8聲道音效
  2. 音效雜訊隔絕設計
  3. 高階音效處理電容
6
  1. 2組數位(可控制式)LED燈條電源插座
  2. 2組RGB LED燈條插座
7
前置 USB 3.2 Gen 2 Type-C®
8
4*SATA 6Gb/s
9
Smart Fan 6
  1. 4組複合式風扇接頭
  2. 雙風扇曲線模式

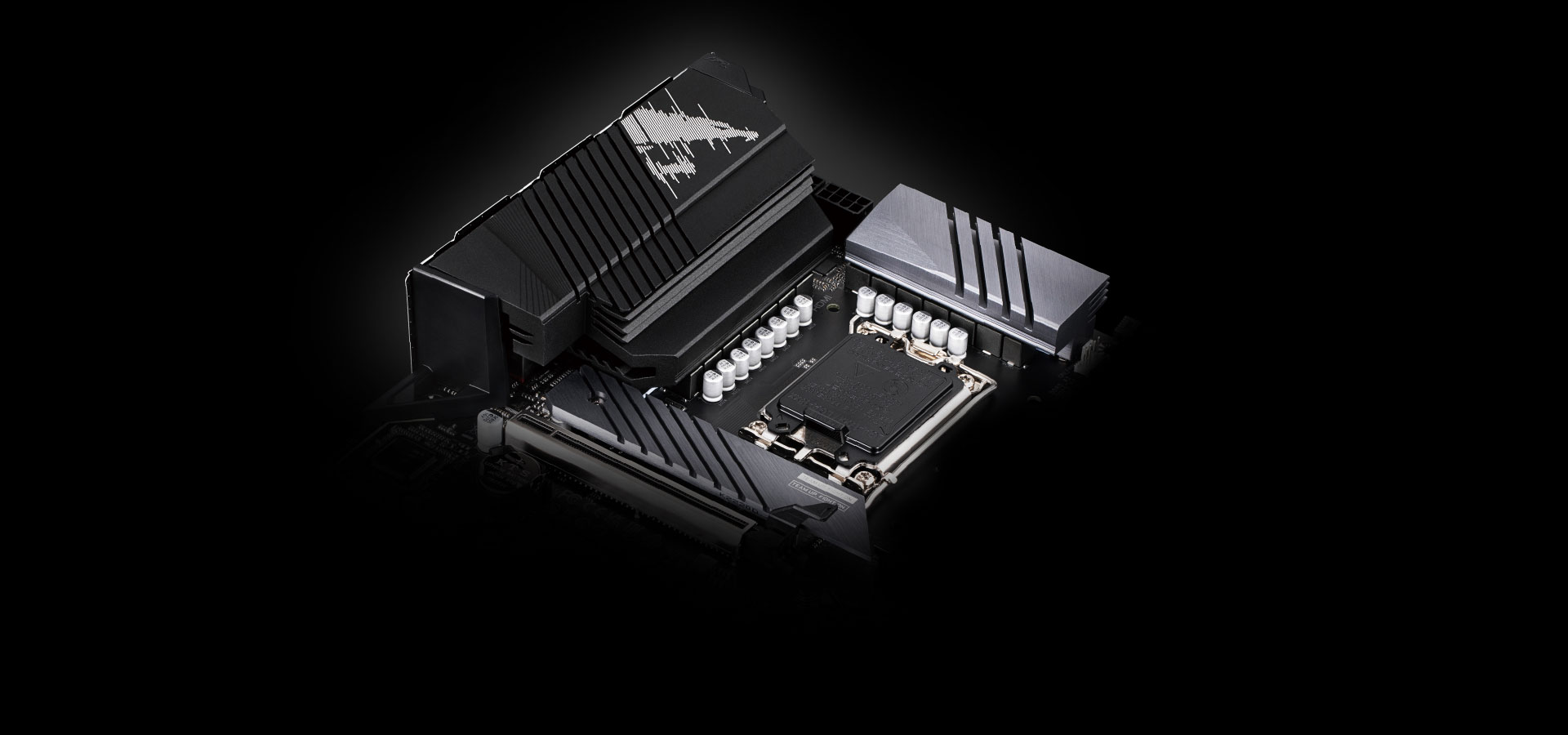

無與倫比的效能
聯動式數位電源設計
PCIe 4.0 設計
DDR4 XMP
兩組 PCIe 4.0 M.2
PerDrive
電腦技術發展一日千里，技嘉憑藉優異的研發能力緊跟最新趨勢，為消費者提供先進的功能和最新的技術。技嘉主機板搭載先進的電源供應解決方案、最新的儲存標準和出色的連接性，確保玩家的電競主機效能不打折。

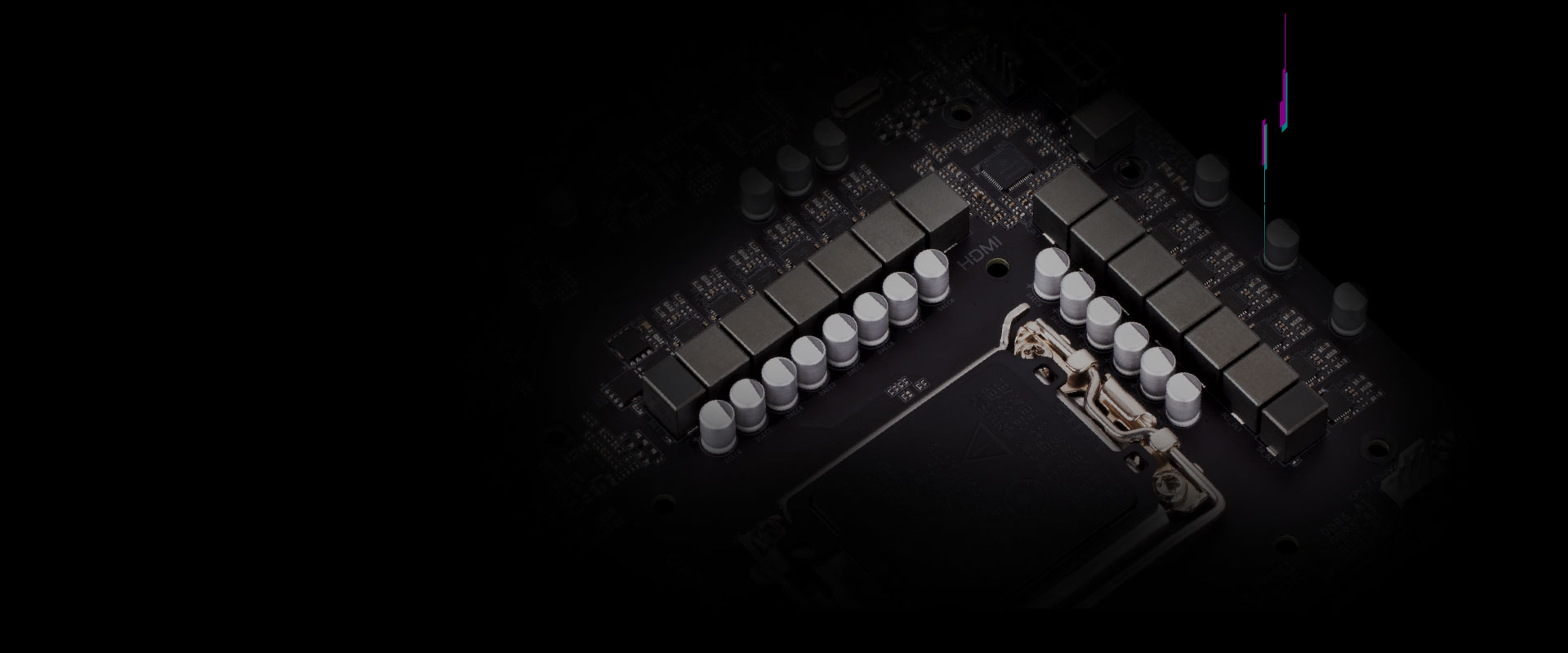

為讓Intel新一代處理器的渦輪加速頻率和效能達到最大化，技嘉AORUS系列搭載了有史以來最好的電源設計和最高品質的組件。

充份激發處理器多核心效能的潛力

滿足處理器整合繪圖效能所需

提供處理器整合的PCIe線路及記憶體控制晶片穩定的電流

* 6+6 相並聯電源設計

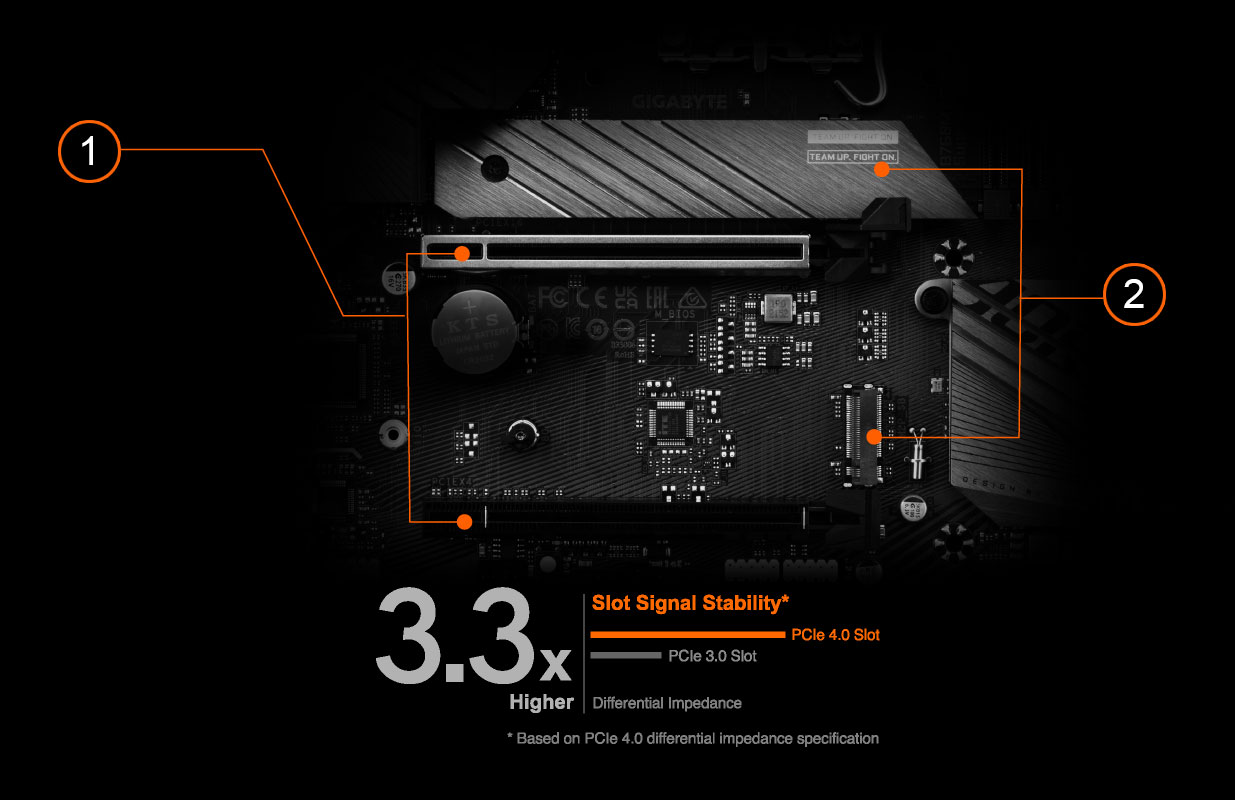

1. 2 組 PCIe 4.0 插槽
具有較低阻抗的增強型PCIe 4.0 x16/x4插槽。
2. 2 組 PCIe 4.0 x4 M.2 插槽
具有較低阻抗的M.2 PCIe 4.0 x4插槽。
* 本產品使用PCIe 4.0等級高品質用料，實際支援狀況會依硬體配置有所差異

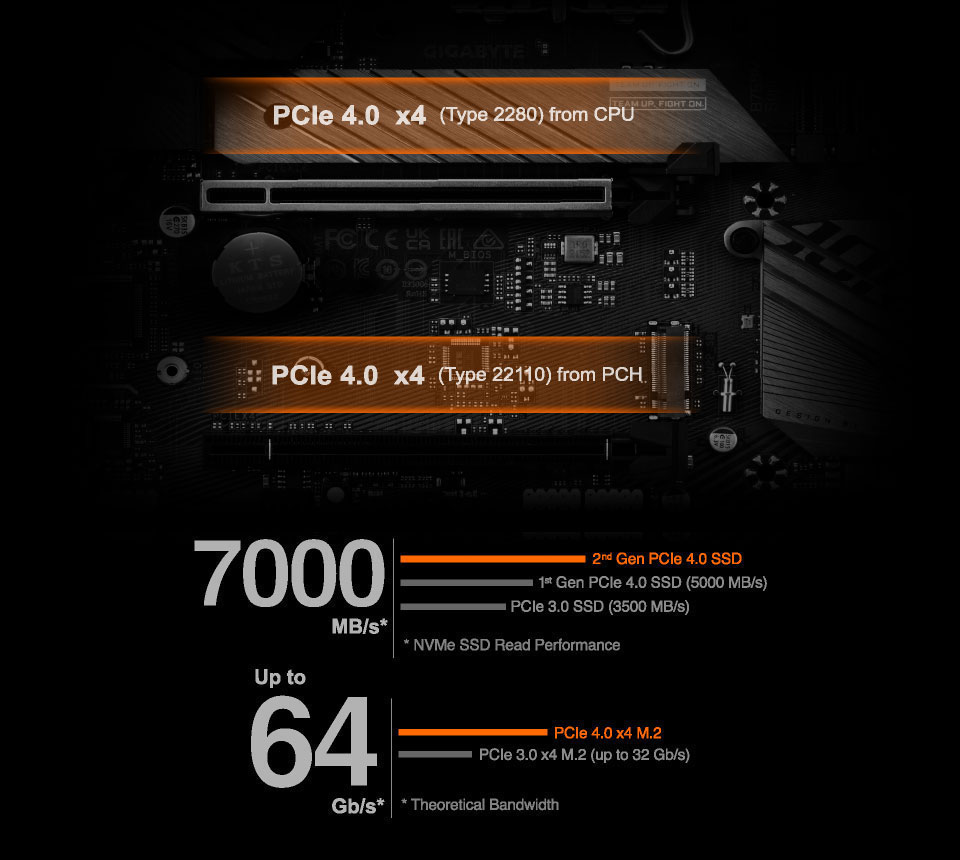

兩組 PCIe 4.0 x4 M.2
AORUS主機板，專注於為希望發揮系統最佳儲存效能的玩家提供最佳的M.2技術。

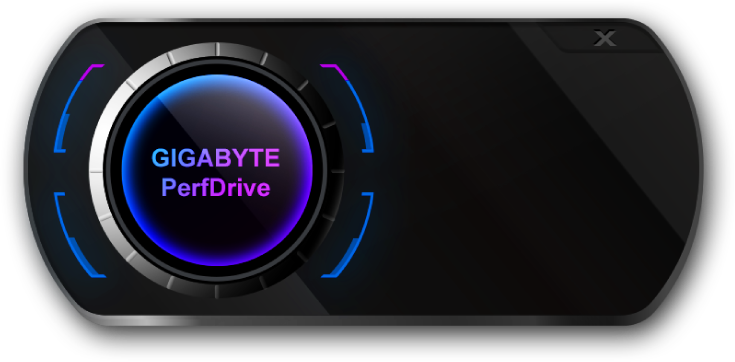

GIGABYTE PerfDrive
PerfDrive整合多項技嘉獨有的BIOS設置，透過簡易的設定來滿足玩家不同使用需求，輕鬆玩轉13代Intel® Core™處理器。
Max Turbo
Optimization
Spec Enhance
E-Core™ Disable
Max Turbo模式能使13代Intel® Core™以最大 Turbo Boost 速度運行。
Optimization模式，讓13代Intel® Core™處理器能夠在高性能及低溫間取得平衡。
Spec Enhance 模式使 Intel® 13代Core™ 處理器能夠在較低的溫度設置下以高性能運行。
E-Core™ Disable 模式將 CPU 資源專門分配給 P-Core 以提升其遊戲性能，同時能降低處理器的整體功耗。
* 特點及功能，因主機板和 CPU 規格而異，圖片僅供參考。

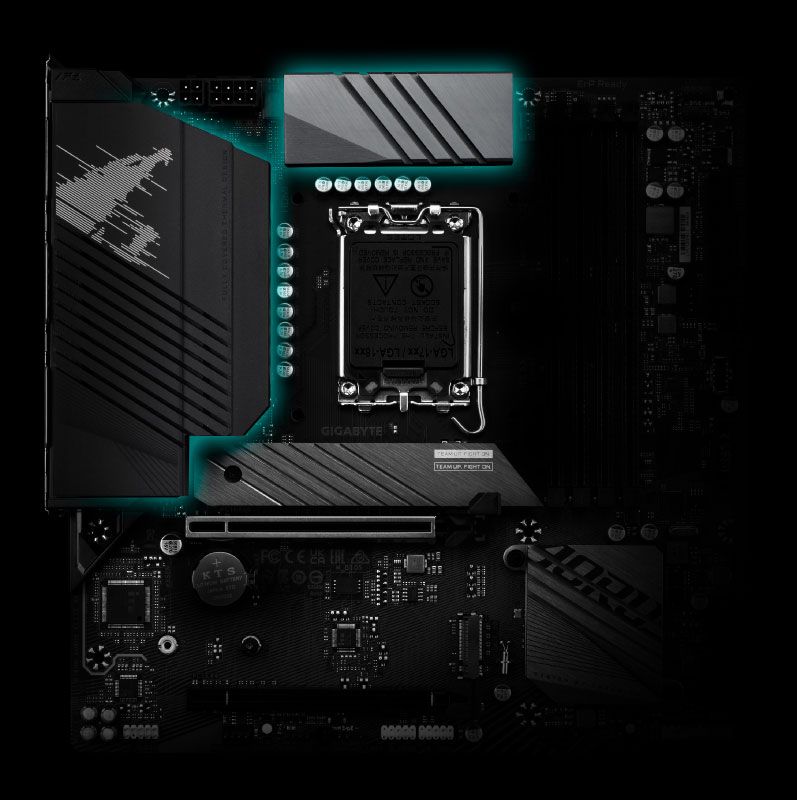

傑出的散熱設計
散熱設計

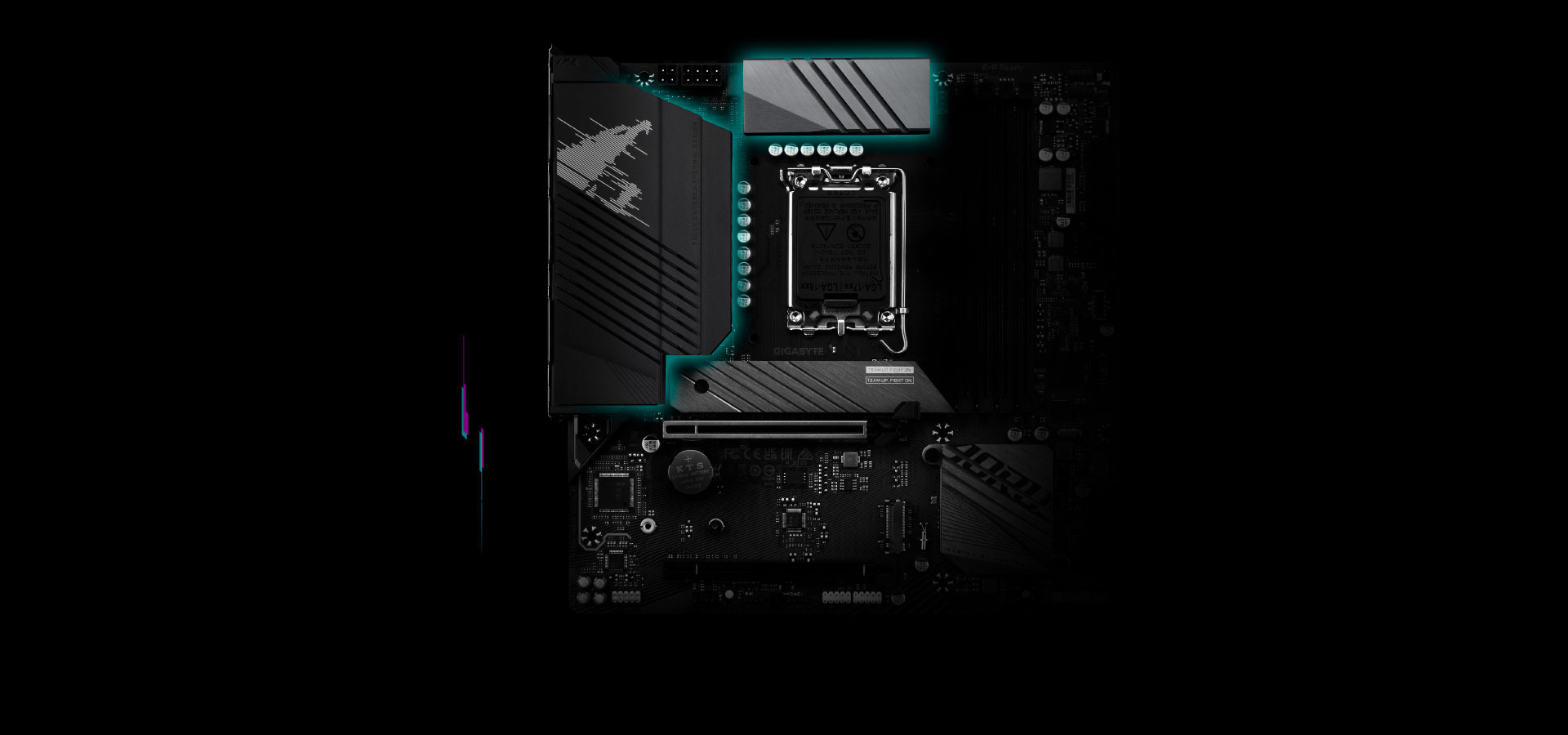

全覆蓋式散熱設計
M.2 散熱裝甲
2X Copper PCB

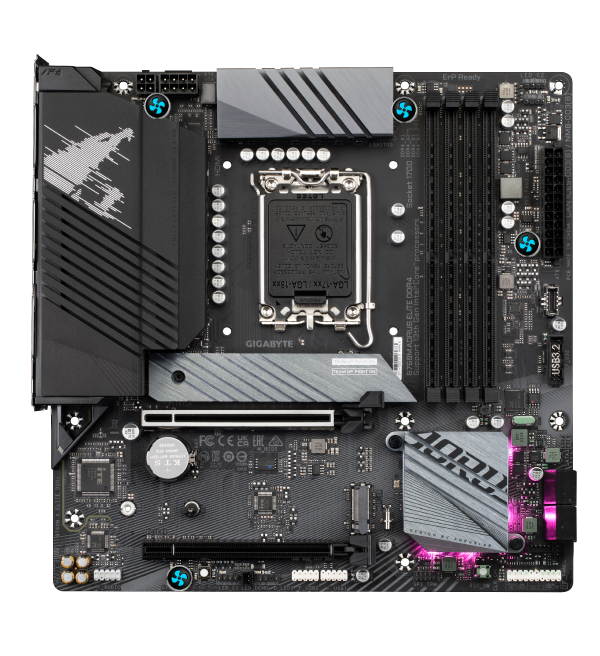

Smart Fan 6
技嘉主機板創新且最佳的散熱設計為不掉速的效能提供最堅實的後盾，確保在應用程式滿載運作或遊戲進行下為處理器、晶片組及固態硬碟帶來高度穩定性和低溫效果。

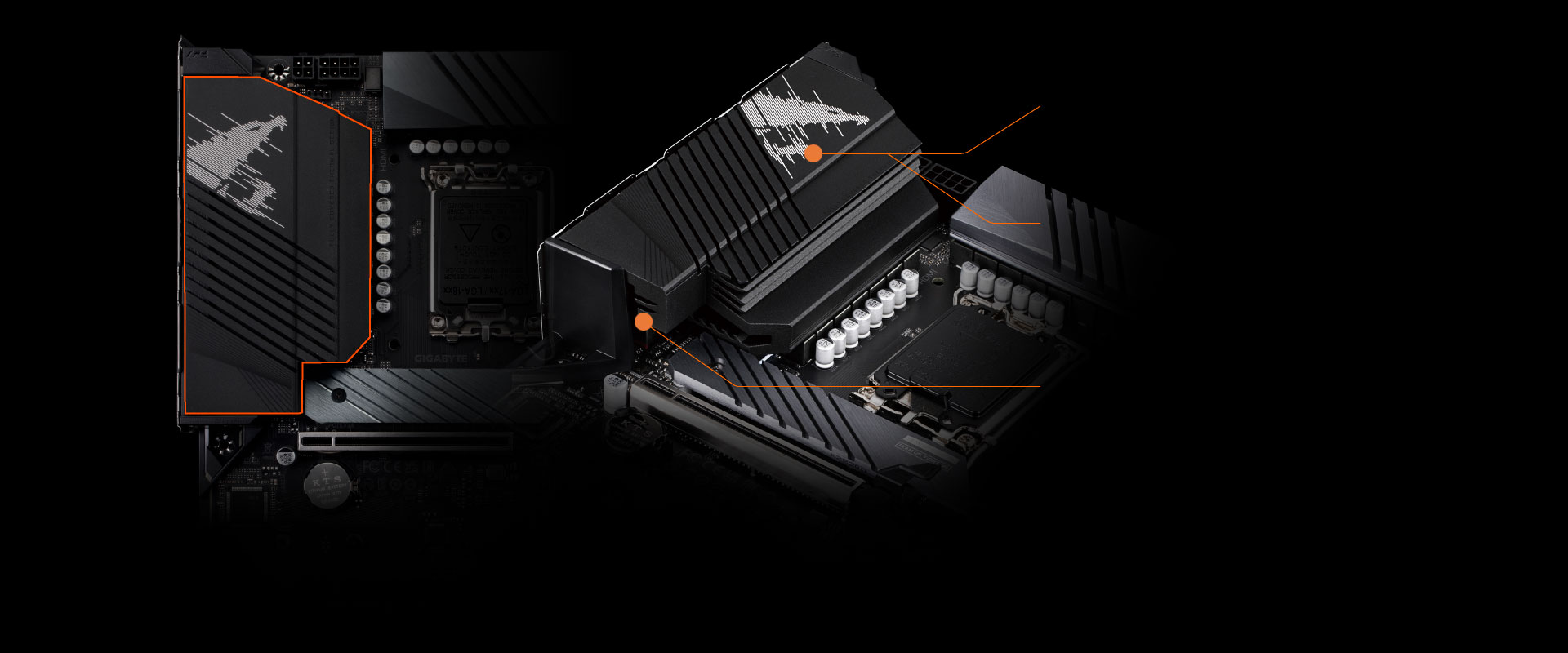

1. 全覆蓋式散熱設計
高覆蓋率MOSFET和整合型散熱器改善熱效率，並提供更好的風流動線和散熱效果。
2. 6層 & 2倍銅電路板
在2倍銅電路板高導熱性和低阻抗等特性的加持下，可有效降低關鍵零組件溫度。
3. 5 W/mK 導熱墊
4. M.2 散熱裝甲設計
獨特的M.2散熱裝甲設計，可以有效快速地帶離工作時的廢熱，迅速降低M.2 SSD工作溫度，提高工作效率與系統穩定性。
1. 2倍大散熱表面積
與傳統散熱器相比，表面積增加多達2倍，有效改善了MOSFET的散熱。
2. 真正的單片式架構
TMOS電源模組採用真正的單片散熱片設計，與競爭對手的多件式設計相比，一件式設計和更大的散熱表面積大大提高了散熱性能。
3. 複合式剖溝設計
TMOS電源模組的散熱片設計有多道剖溝和進氣孔，這樣的設計可以讓更多氣流通過，大幅改善了熱對流及傳導效能。

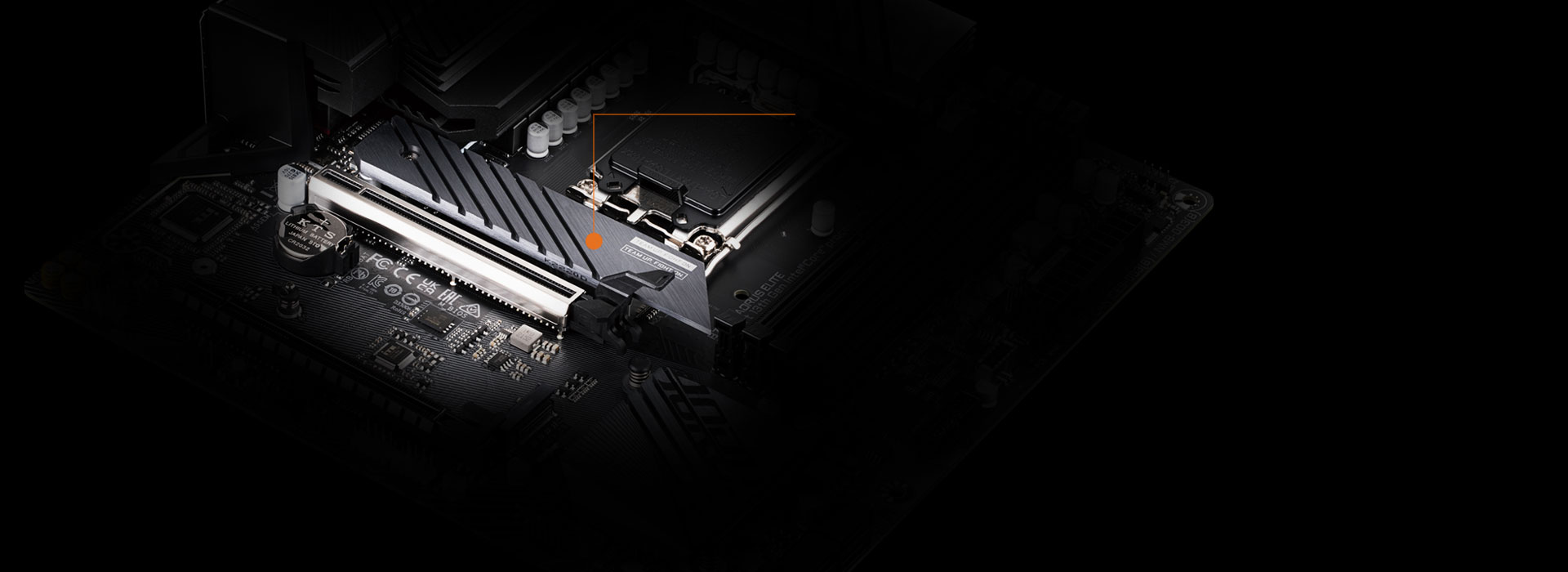

M.2 散熱裝甲
對於新推出的超快速PCIe 4.0固態硬碟來說，因為高溫運作而影響性能是不被允許的，所以管理良好的散熱效果能對於高效能Gen 4 NVMe 固態硬碟尤其重要。技嘉主機板獨特的的M.2散熱鰭片設計，可以有效快速地帶離工作時的廢熱，迅速降低M.2固態硬碟工作溫度，提高工作效率與系統穩定性。
溫度上升會導致效能下降
低3%的輔助散熱效果

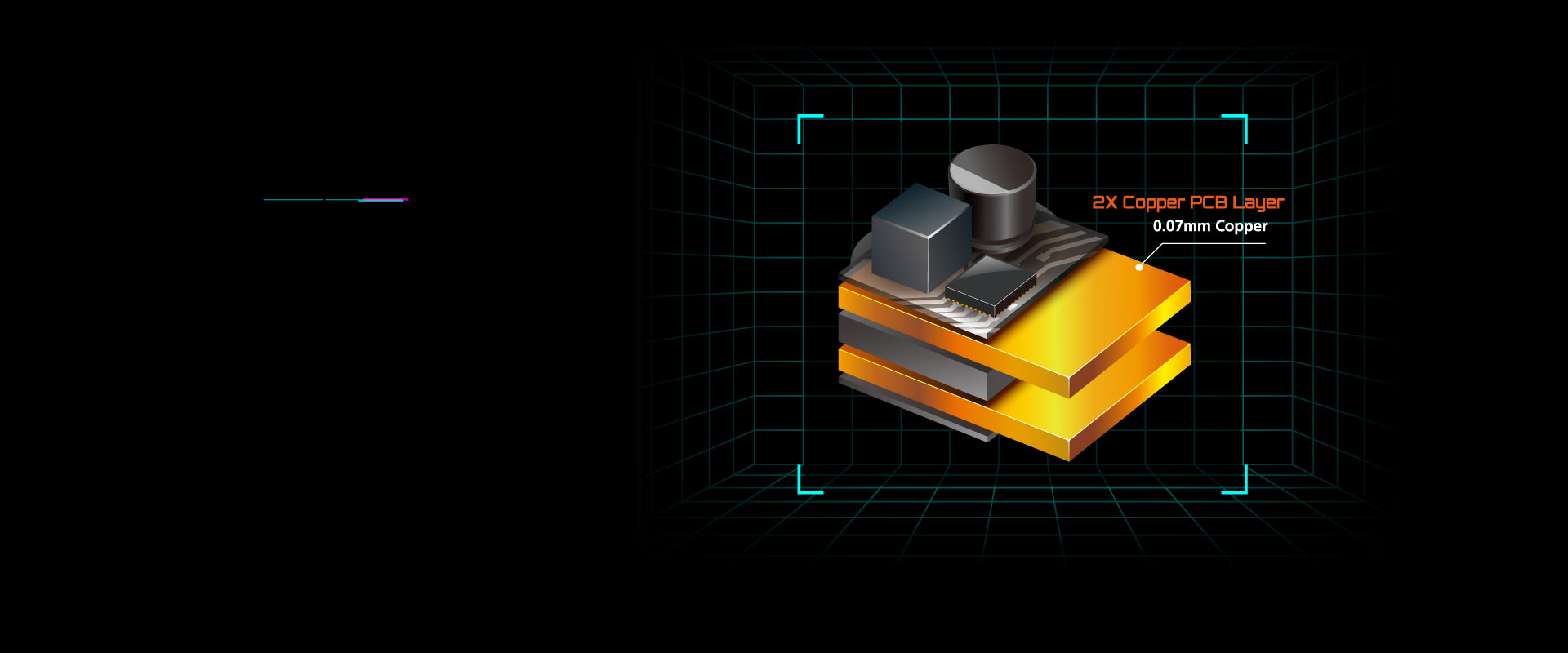

2倍銅電路板設計
藉由在電路板內層採用 2倍銅，透過將電路板變成超薄的電路板尺寸銅散熱器，有效地帶走零組件的熱量，高導熱性和較低的阻抗的加持下，可將零組件的溫度降低至少3%。

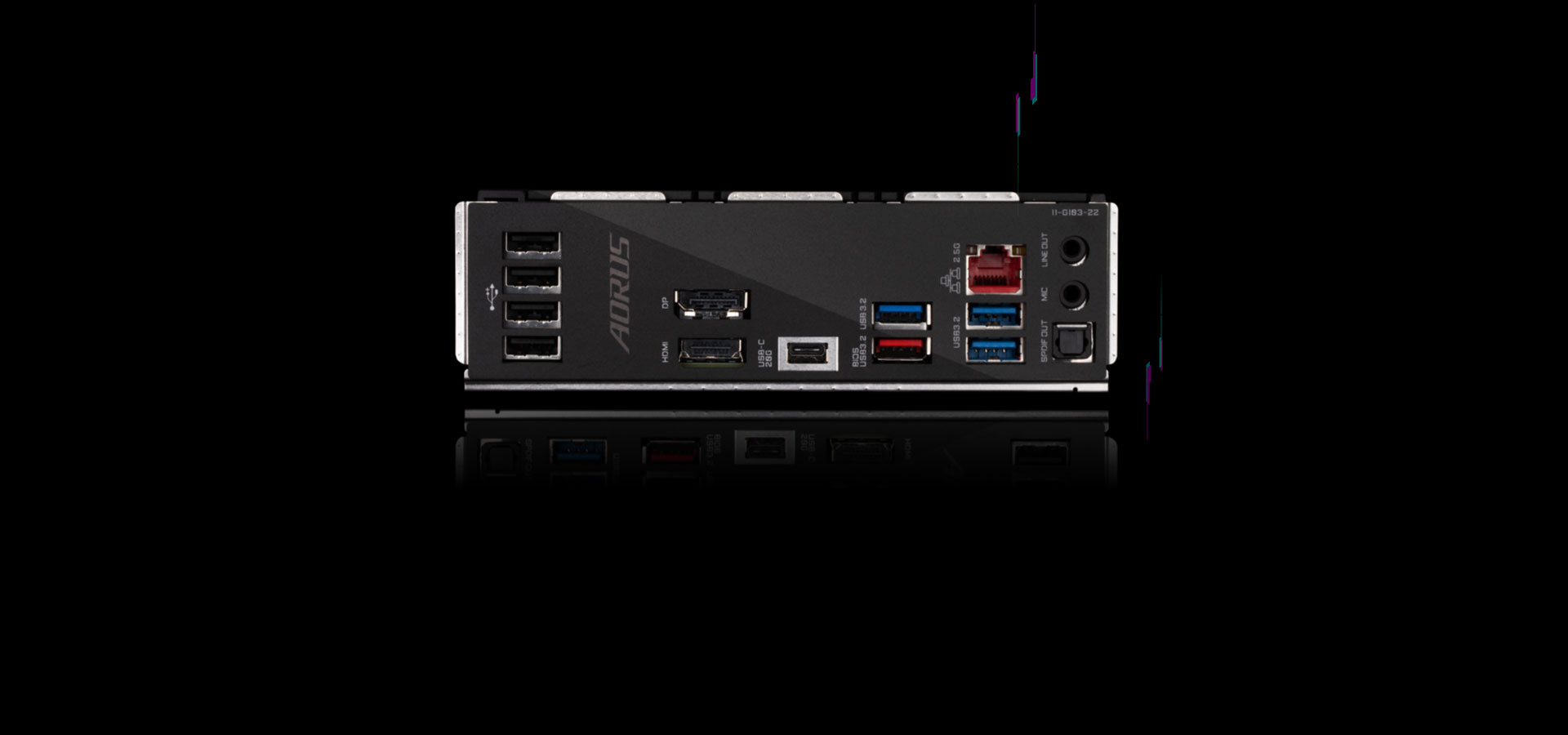

內建新世代傳輸介面
2.5GbE 網路
後置 USB-C® 20Gb/s
前置 USB-C® 10Gb/s
高傳真音效
技嘉AORUS 系列主機板為未來的規格最好準備，透過下一代網路、儲存連接，讓玩家體驗超高速資料傳輸，電腦使用也更得心應手。

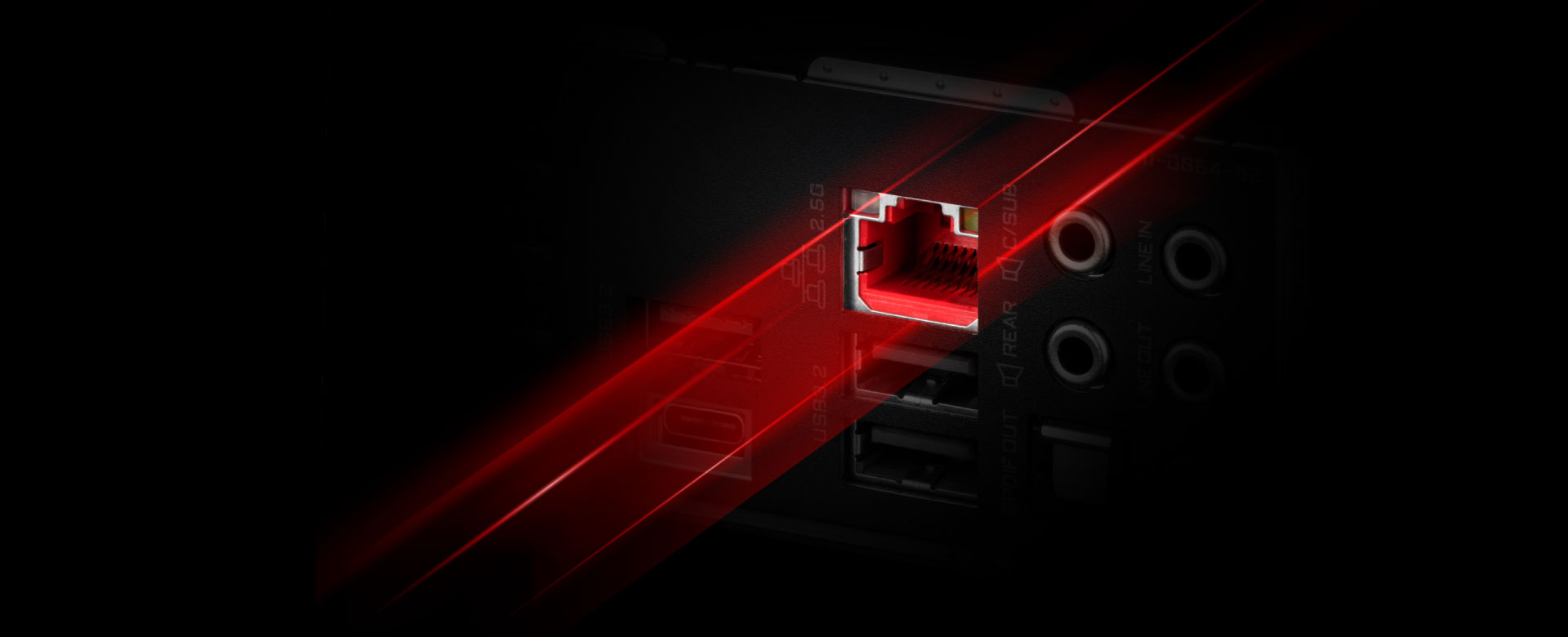

內建2.5GbE乙太網路
比千兆網路快兩倍以上的速度
  1. 採用2.5G乙太網路提供高達2.5 Gbps的網路傳輸速度，相較於一般的千兆乙太網路，傳輸速度至少快2倍，為需求極致網路體驗的遊戲玩家提供最完美的連網體驗。
  2. 支持Multi-Gig技術，透過RJ-45乙太網路介面，不需更換線材，便能相容於10/100/1000 / 2500Mbps等網路速度。

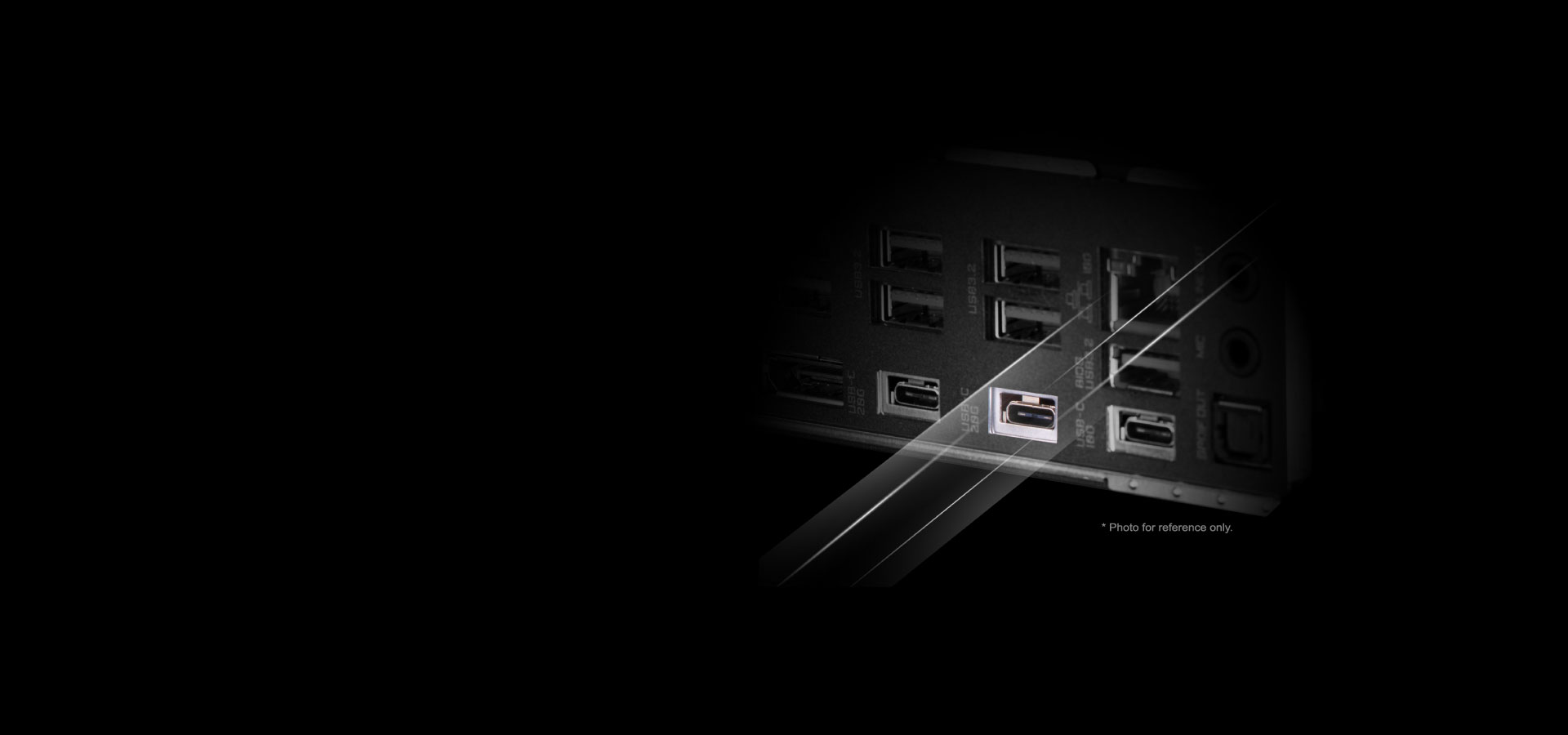

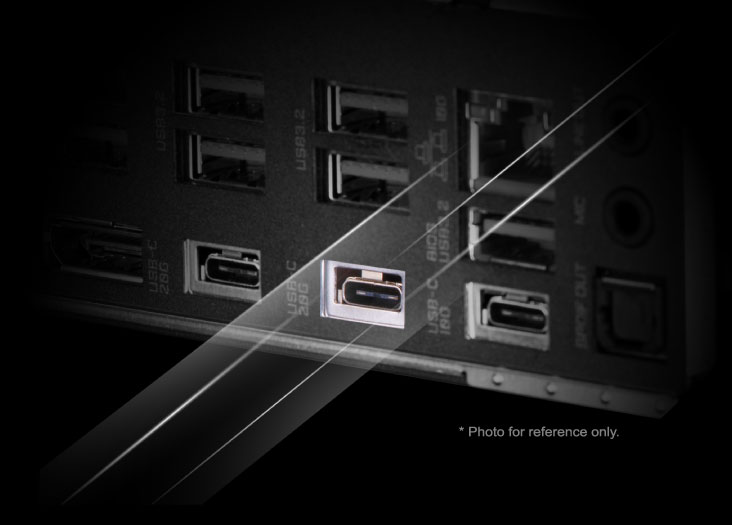

連接未來無限可能 - USB 3.2 Gen 2x2 Type-C®
主機板內建的USB 3.2 Gen 2x2插槽設計，可提供兩倍於上一代USB 3.2 Gen 2的傳輸效能。在連接到符合USB 3.2 Gen 2x2規範的外接裝置時，能達到最高20Gbps的極速資料傳輸。讓玩家可以享受到極具彈性且超高速的資料存取效能。

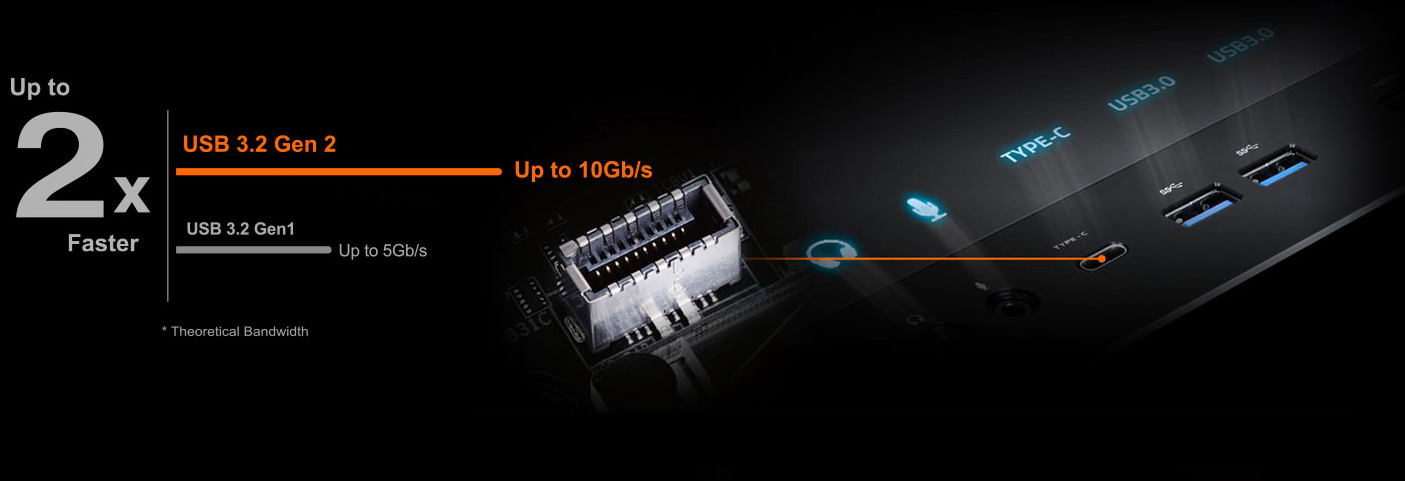

連接未來無限可能 - 前置 USB3.2 Gen 2 Type-C®
USB 3.2 Gen 2支援，提供傳輸速度高達 10Gbps的介面，相較於上一代USB規範，USB 3.2 Gen 2不但提供兩倍的傳輸頻寬，更可向下相容於USB 2.0和3.2 Gen 1等裝置，更值得一提的是，USB 3.2 Gen 2規範提供最新無方向性的USB Type-C® 介面及最常見的 USB Type-A介面等選擇，讓外接裝置的使用便利性大幅提昇，運用也更加廣泛。
* 圖片僅供參考

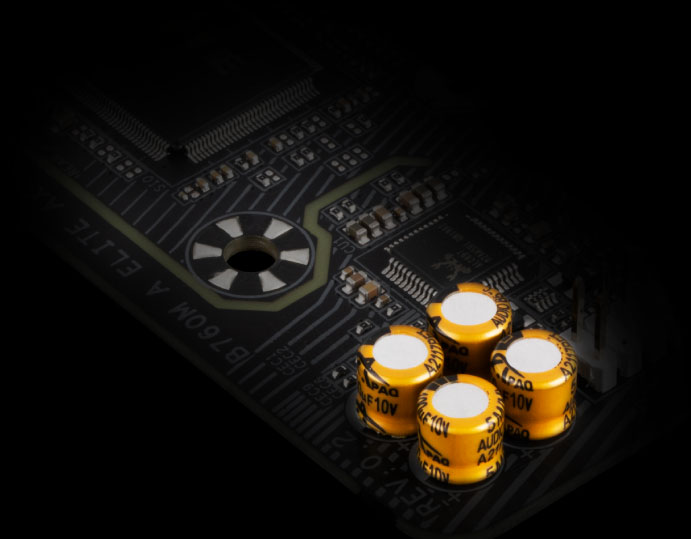

高階音效處理電容
AORUS主機板採用最高品質的高階音效處理電容，這些專業的音效處理電容提供最高品質的音效解析能力及聲音延展擴大效果，為專業遊戲玩家創造最逼真的音效體驗。
音效雜訊隔絕設計
為了強化靜電防護並避免音效失真，AORUS主機板內建噪音隔絕設計，透過主機板內建的模擬感應元件設計，降低主機板上潛在的靜電傷害。
Personalization
UEFI BIOS
GIGABYTE Control Center
多功能鍵設計
技嘉主機板搭載許多實用且操作簡易的軟體，可以幫助玩家更輕鬆掌控主機板的所有功能，並提供具有出色美感的可自定義照明效果，讓玩家輕鬆展現獨特的個人風格。

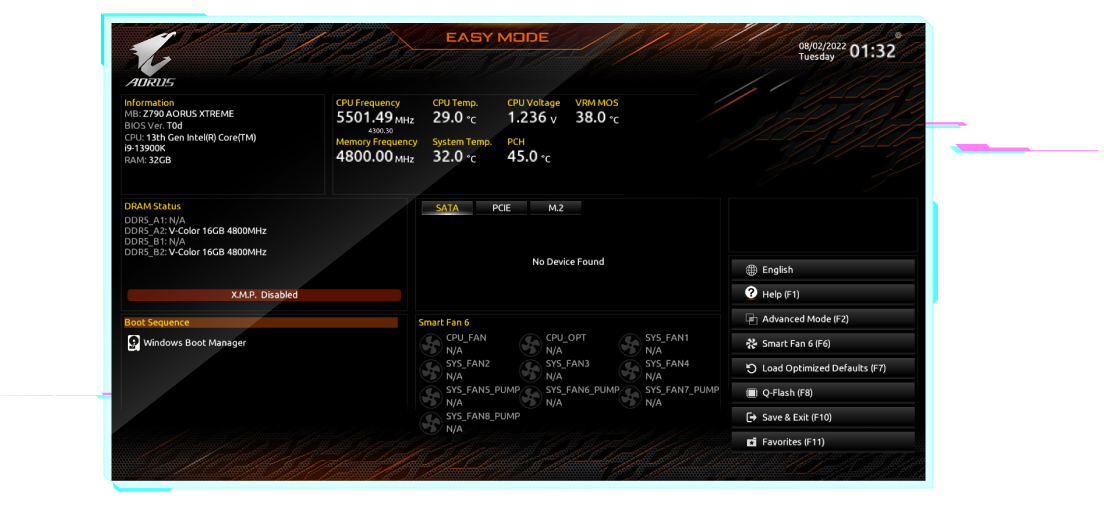

友善的使用者介面設定
簡易模式，在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。
我的最愛選單
將常用項目新增到我的最愛選單中以便快速搜尋及設定。
儲存裝置訊息
顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。
設定變更提醒
在儲存BIOS設定前，列出本次所有BIOS變動項目，讓玩家再次快速確認所有調整的項目是否正確。
圖型化Load Line電壓負載校正曲線
透過直覺的曲線圖，清楚地顯示每個負載線校準設定。

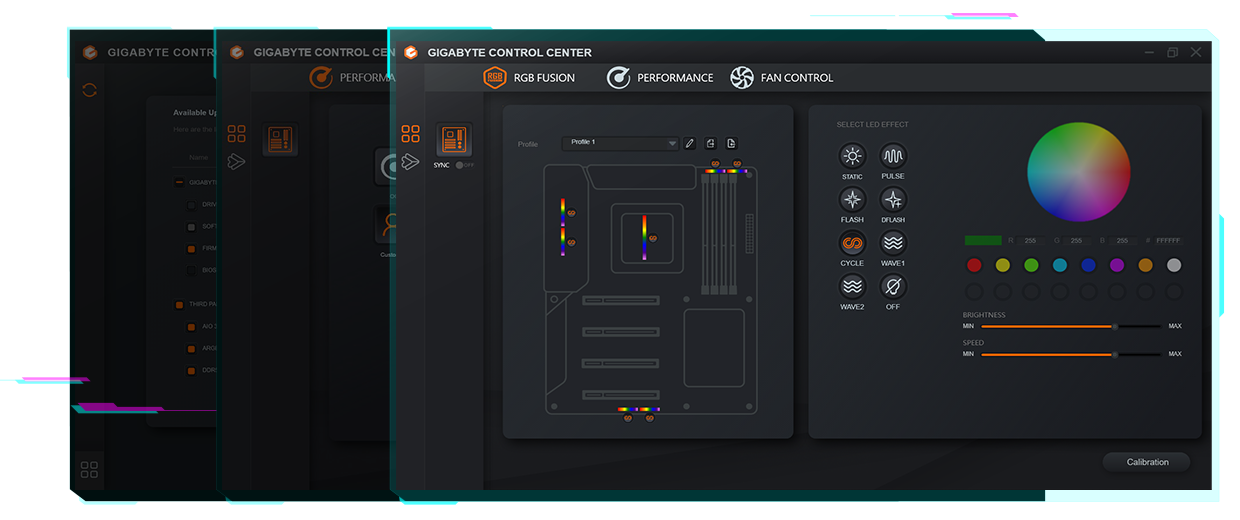

技嘉控制中心 (GCC) 是一個統一的軟體平台，可適用於所有技嘉支援的產品。它採用全新設計且直覺的使用者介面來控制所有基本功能。
  1. 為所有技嘉支援的產品提供統一的軟體平台
  2. 直覺的使用者介面，輕鬆檢驗軟體配置
  3. 專為已安裝的硬體提供模組化控制組件
  4. 自動更新功能，使系統保持最新並支援未來的產品
LEARN MORE

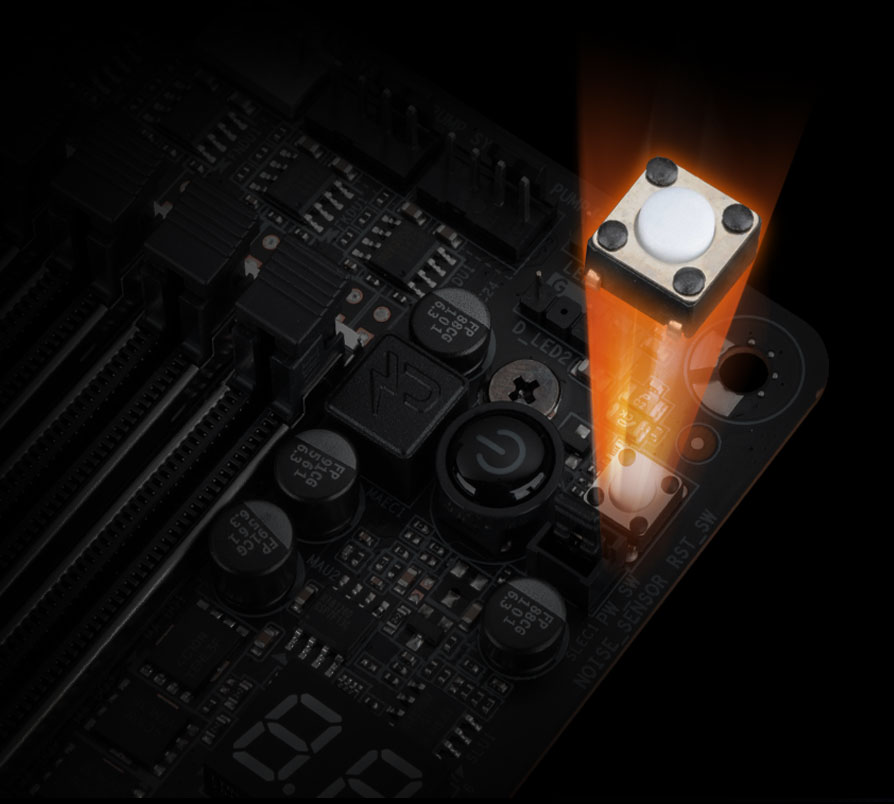

多功能鍵設計
這個多功能按鍵，可以讓玩家在不同的使用情況下重新定義，以便控制BIOS中的特定功能。
  • RGB燈光切換
    關閉主機板上的所有RGB燈光
  • 直接進入BIOS
    開機時直接進入BIOS，不需要在開機過程中狂按鍵盤按鍵
  • 安全模式
    引導系統至BIOS安全模式以更改特定選項，而不會更動其他BIOS設定
* 圖片僅供參考
超耐久
友善功能
Q-Flash Plus
技嘉超耐久™ 技術包括產品耐用性和高品質製造工藝等特點。 技嘉主機板使用最優質的零組件並強化主機板上的每個插槽，讓所有元件都更加堅固耐用。
EZ-Latch
透過技嘉 EZ-Latch，您可以快速且輕鬆地組裝您的電腦。

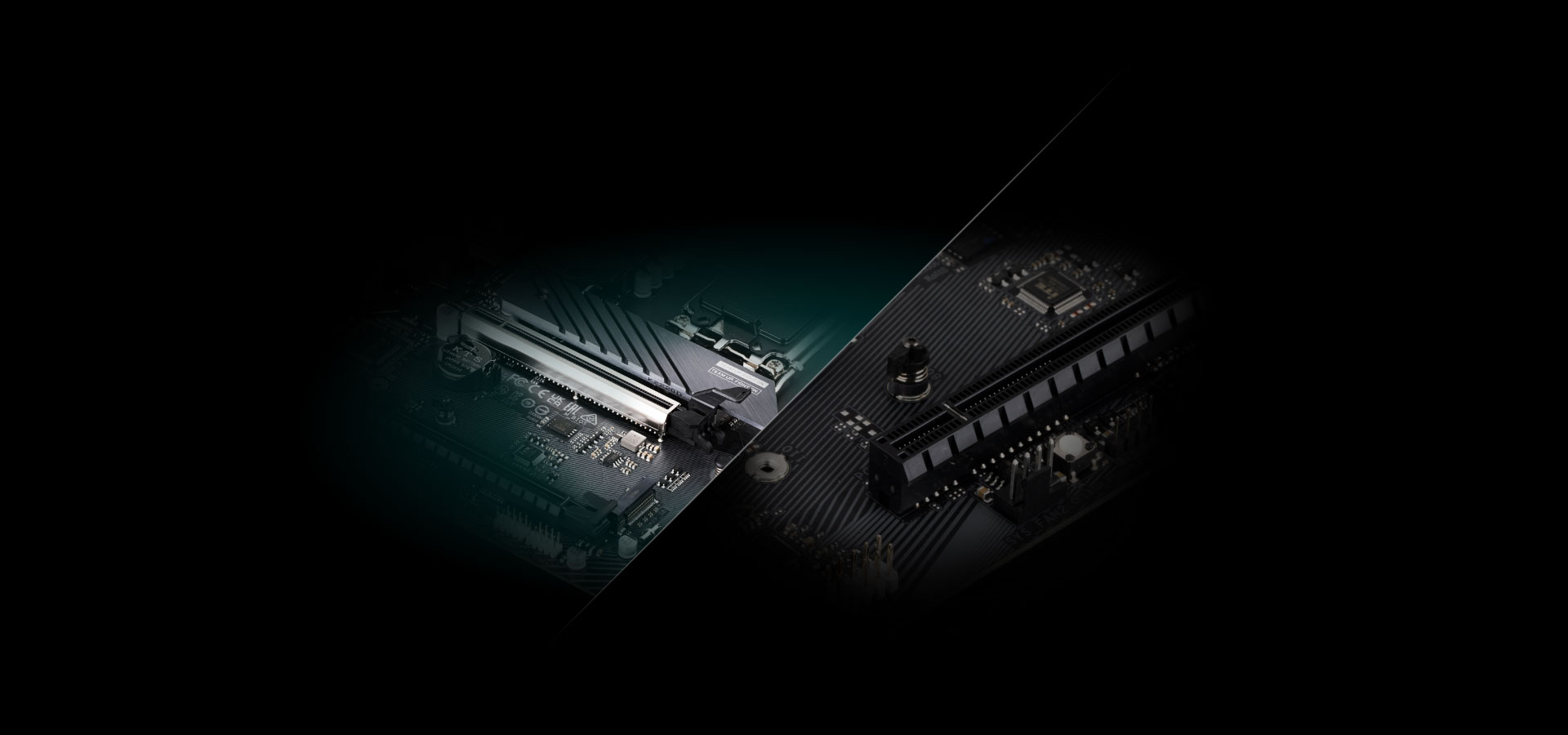

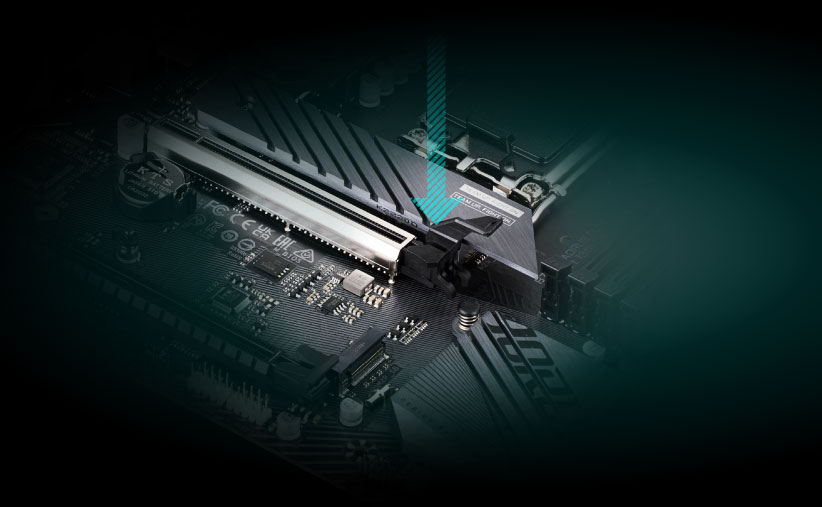

PCIe EZ-Latch
使用特殊的連動解鎖機制讓顯示卡更輕鬆從PCIe插槽中卸除!

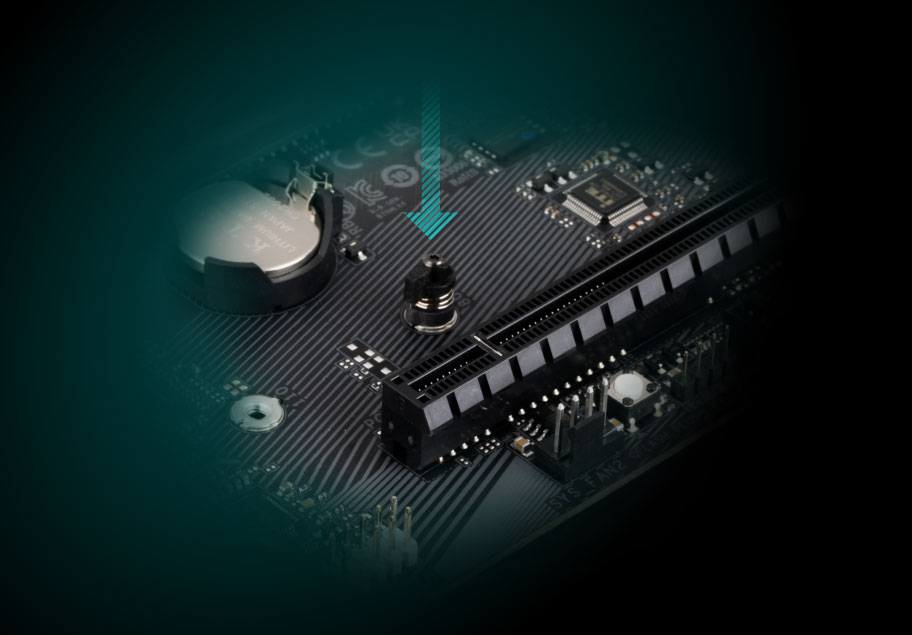

M.2 EZ-Latch Plus
讓M.2裝置安裝及卸除更輕鬆 看更多 >
照片僅供參考，依據產品型號而有所不同
STEP 1.
將24 Pin主電源及8 Pin輔助電源接上主機板
STEP 2.
下載主機板BIOS檔案並變更檔名為 "gigabyte.bin"，儲存到FAT32格式的USB隨身碟，並將隨身碟插入Q-Flash USB接頭
STEP 3.
按Q-Flash Plus按鈕，主機板將自動開始並完成BIOS更新
產品特點
  • LGA 1700腳座設計：支援13代及12代Intel® Core™處理器
  • 無與倫比的性能：聯動式12*+1+1相數位電源解決方案
  • 雙通道DDR4：4組記憶體插槽，支援XMP記憶體模組
  • 新一代儲存配置：2組PCIe 4.0 x4 M.2插槽
  • 先進散熱設計及M.2散熱裝甲：強化 VRM供電穩定性及M.2 SSD效能
  • EZ-Latch Plus：採用無螺絲快拆設計的M.2插槽
  • 高速網路：2.5GbE 乙太網路
  • 絕佳擴充連接性：前置 USB-C® 10Gb/s，後置USB-C® 20Gb/s，DP，HDMI
  • 獨家Smart Fan 6技術：內建多點測溫功能並採用複合式風扇接頭設計，支援FAN STOP
  • Q-Flash Plus技術：無須安裝處理器、記憶體及顯示卡便可更新BIOS

    * 6+6相並聯電源設計

* HDMI、HDMI High-Definition Multimedia Interface、HDMI 商業外觀及 HDMI 識別標章等詞彙均為 HDMI Licensing Administrator, Inc. 的商標或註冊商標。
* 實際出貨規格及產品外觀依各國家地區可能有所不同，我們誠摯的建議您與當地的經銷商或零售商確認目前販售的產品規格及樣式。
* 產品顏色可能會因拍照光線誤差或螢幕設定而與實際產品有所差異。
* 我們會盡力提供正確與完整的資料於網頁上，並保留更動、修正頁面資訊的權利，恕不另行通知。
