PCIe Gen5

效能超耐久

未來連接性

簡易友善

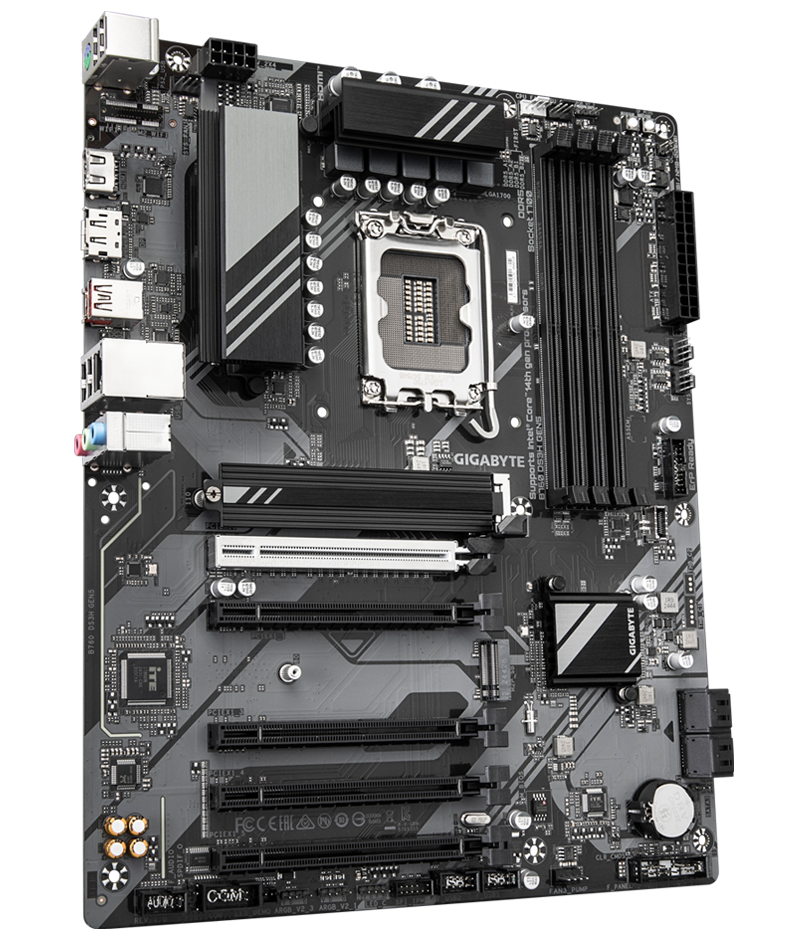

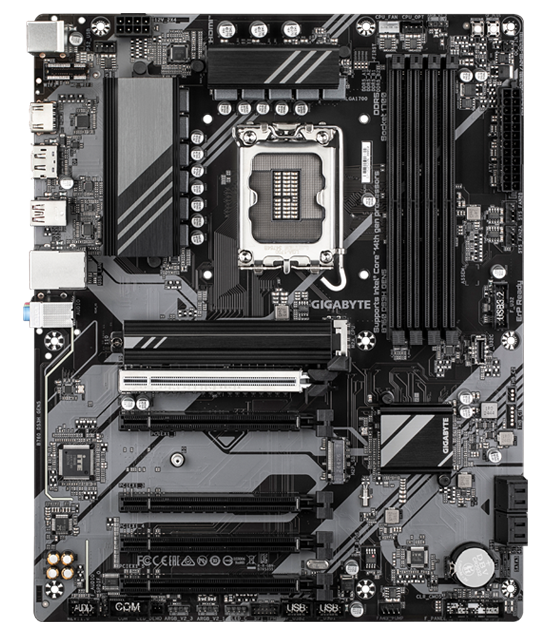

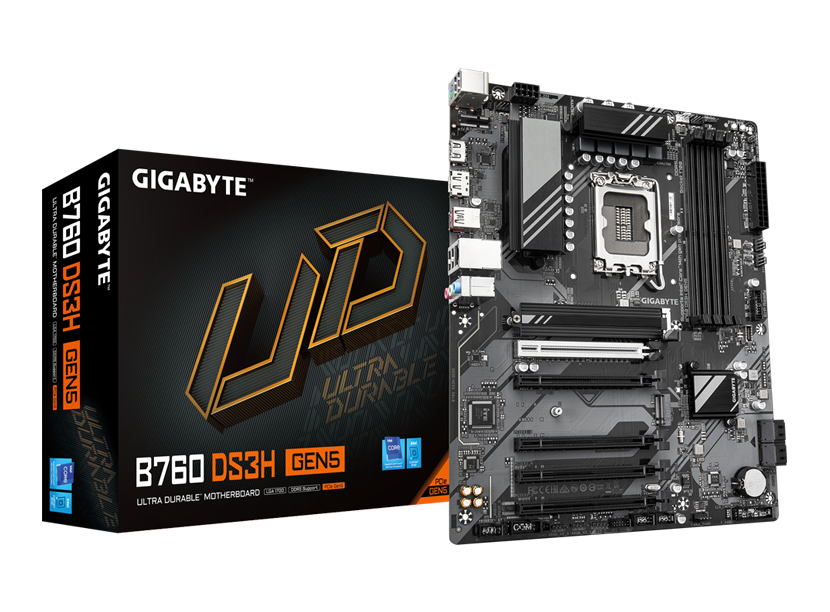

B760 DS3H GEN5

OVERVIEW

Performance

Thermal

Connectivity

DIY Friendly

  • 8+2+1 Phases Hybrid VRM Design

    • 6-Layer & PCIe 5.0 Ready PCB
    • Premium Choke and Capacitor

  • Support 14th and 13th Gen. Intel® Core™ Processors

  • UD Power Connector

    • 24 pin ATX Power Connector
    • 8 pin CPU with UD Solid Pin

  • 4 x DIMMs, Dual Channel DDR5

  • 2 x M.2 Slots

    • 2 x PCIe 4.0 M.2 Slots

  • Full-length PCIe slots

    • 1 x PCIe 5.0 x16 with PCIe UD Slot
    • 4 x PCIe 3.0 x1

    • VRM Thermal Armor Advanced

    • M.2 Thermal Guard

      • 4 x USB 2.0

      • 1 x HDMI

      • 1 x Display Port

      • 1 x USB 3.2 Gen 2x2 Type-C®

      • 1 x USB 3.2 Gen 2

      • GbE LAN

      • Front USB-C 5Gb/s

      • 4 x SATA 6Gb/s

      • Hi-Fi Audio

        • 8-CH HD Audio
        • High-End Audio Capacitor

      • RGB FUSION

        • 3 x Addressable LED Headers
        • 1 x RGB LED Header

        • Q-FLASH PLUS Button

        • PCIe EZ-Latch

          快捷升級至 PCIe 5 效能

          全新技嘉 B760 主機板提供最有效率的解決方案, 讓使用者在現有平台上就能享受 PCIe Gen5 效能提升。PCIe 5.0 將 PCIe 4.0 的每通道資料傳輸率從 16 GT/s 提升一倍至 32 GT/s。如此顯著的頻寬提升對於新世代需要更快資料傳輸的高效能顯示卡、儲存裝置和 AI 加速器特別有利。

          效能超耐久

          技嘉超耐久主機板由內而外採用絕佳用料, 創造非凡效能與歷久不衰的平台

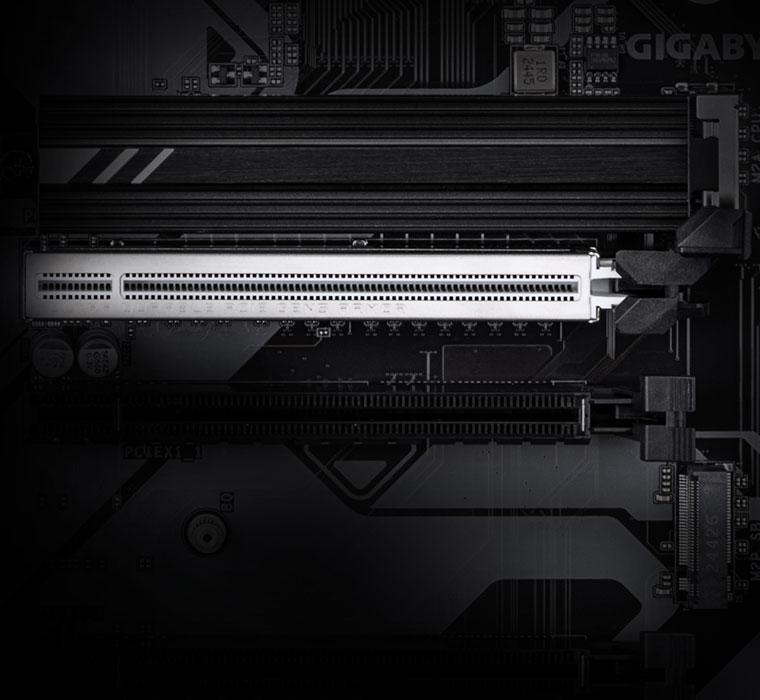

          PCIe UD Slot

          技嘉的一體式不鏽鋼防護裝甲強化了PCIe插槽，提供了額外的強度，以支持重型顯示卡。

          1.7X

          橫向抗拉強度提升

          3.2X

          縱向抗拉強度提升

          降低信號損弱使用SMD技術

          UD Power Connector

          創新的UD電源連接器設計增強了導電性和散熱性。

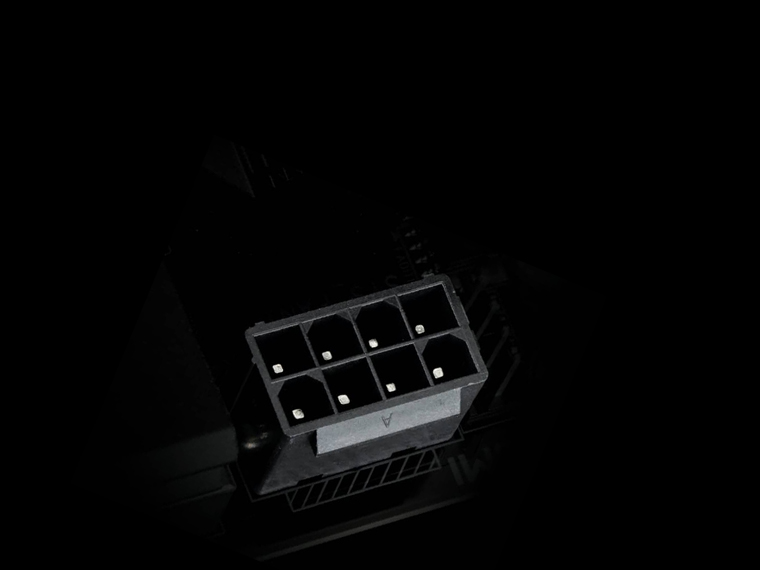

          實心針腳

          提供卓越的導電性和訊號傳輸,並減少重複插拔造成的金屬磨損。

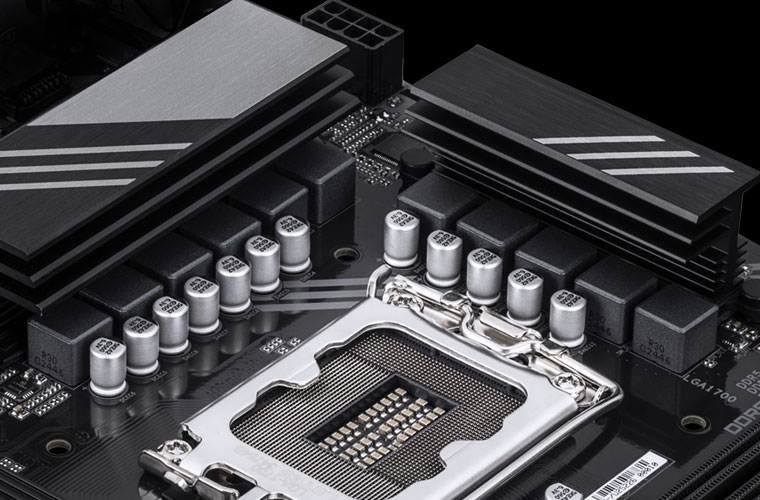

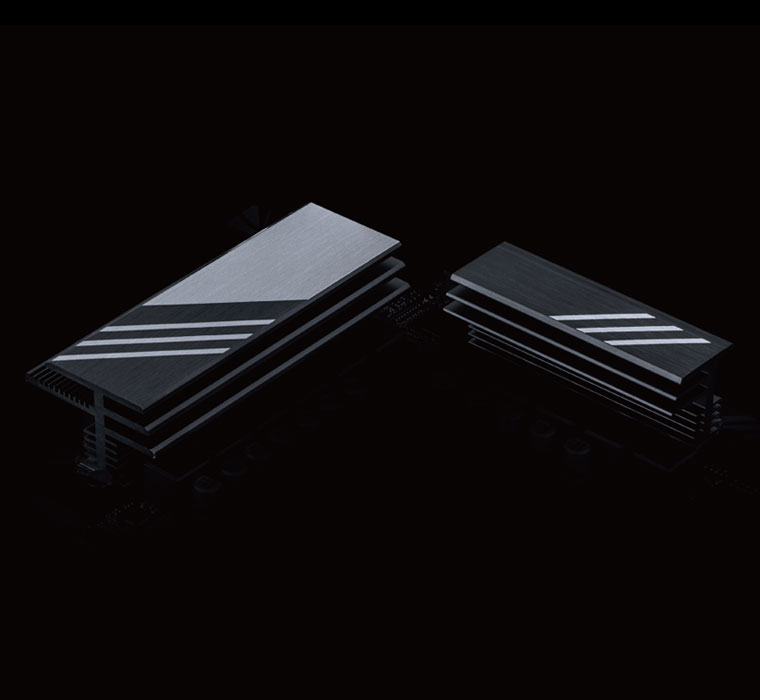

          VRM散熱

          耐用的VRM區散熱片，讓系統保持冷卻和高效運行。

          2倍

          超大散熱面積
          卓越的散熱能力

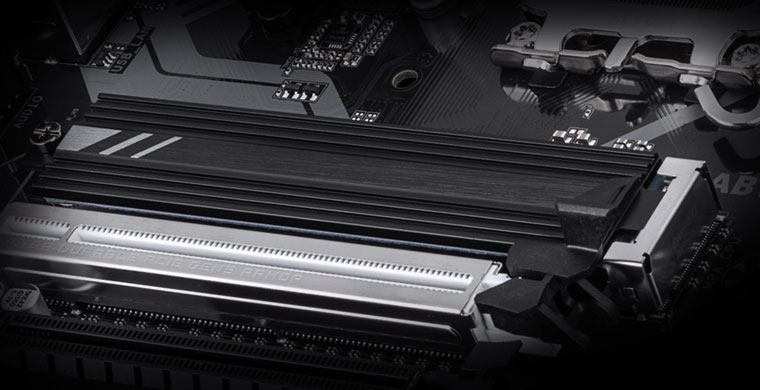

          M.2 Thermal Guard

          M.2散熱鰭片設計，可以有效快速地帶離工作時的廢熱，迅速降低M.2固態硬碟工作溫度，提高工作效率與系統穩定性。

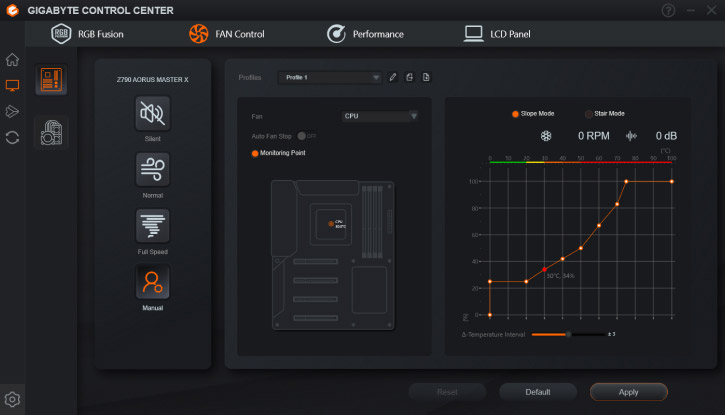

          Smart Fan 6

          強冷。安靜。自定義。

          Smart Fan 6

          為您的遊戲裝置提供卓越的散熱性能和超靜音運作。

          備註: 圖片僅供參考，實際情況可能因型號而異。

          高電流支援 :

          • 支援 PWM 和 DC 風扇，以及水冷泵
          • 每個風扇接頭最高支持 24W (12V x 2A)
          • 內置過電流保護

          精確控制 :

          • 多個溫度和風扇轉速控制點
          • 可自定義風扇曲線以實現最佳性能

          雙曲線模式 :

          • 可在斜率和階梯模式之間選擇
          • 根據特定需求和偏好自訂散熱

          風扇停轉技術 :

          • 在低溫時可完全關閉風扇
          • 確保輕負載時的靜音運行

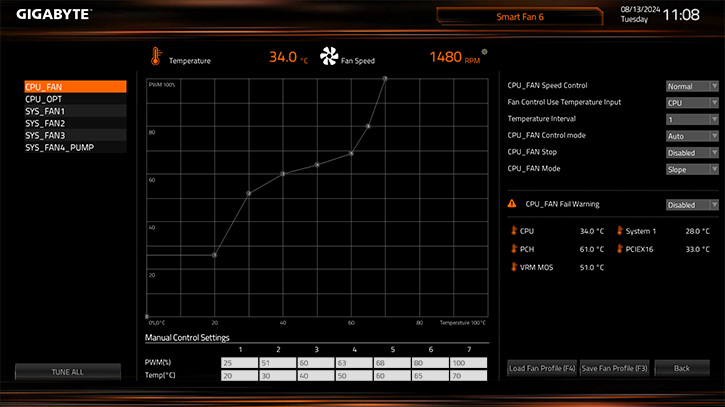

          Smart Fan 6 BIOS UI

          備註: 圖片僅供參考，實際情況可能因型號而異。

          增強風扇曲線 UI :

          • 7個可調控制點
          • 擴展速度圖表以進行精確調整

          斜坡/階梯雙圖模式 :

          • 斜坡模式：提供平滑的風扇速度曲線
          • 階梯模式：在溫度範圍內保持穩定的風扇速度
          • 輕鬆在兩種模式間切換

          手動模式 :

          • 可手動調整風扇速度以獲得最佳性能
          • 為發燒友提供精確控制

          EZ 微調模式 :

          • 使用4個溫度和風扇速度點快速設置
          • 自動最佳化風扇曲線

          風扇曲線檔案 :

          • 可將個性化設置保存到 BIOS ROM
          • 在 BIOS 更新後保留自定義設置

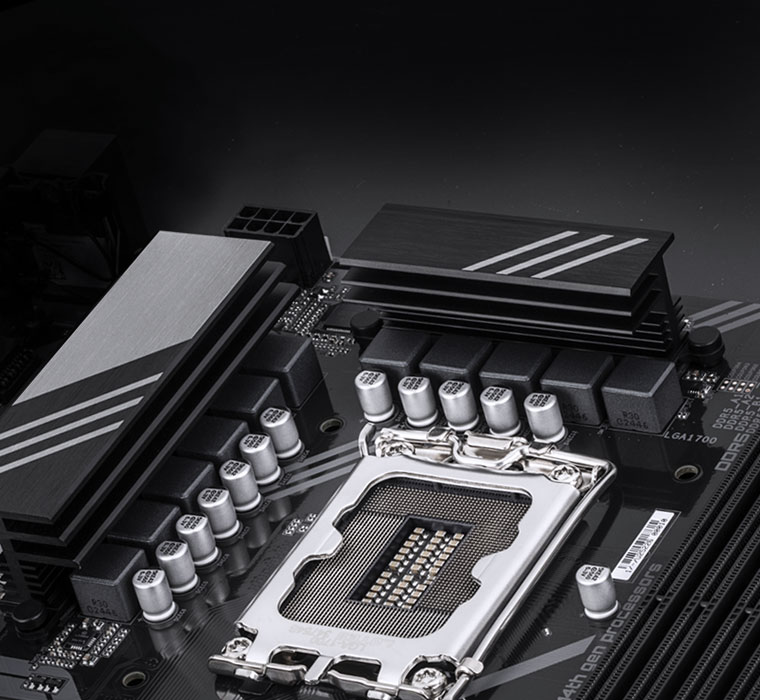

          複合式電源設計

          最高品質用料打造最佳電源設計。強化系統效能並提供極致硬體擴充性。

          複合式電源設計

          • 8+2+1 相複合式電源設計輔以超低電阻式電晶體。

          • 支援最新CPU, 強化系統效能並提供極致硬體擴充性。

          解鎖DDR5記憶體效能

          技嘉平台經過完整且嚴格的測試和驗證，提供極致記憶體效能提升 QVL List

          DDR5 超頻效能高達

          7600 MT/s

          * 圖片僅供參考。
          * 記憶體超頻及EXPO/XMP 設定檔支援會一硬體設定而有所差異。
          * 請參閱記憶體驗證列表以獲得完整資訊。產品功能可能因型號而有所差異。

          解鎖原生DDR5 記憶體電壓

          技嘉獨家線路設計可提升DDR5記憶體超頻效能及相容性，將原生DDR5記憶模組轉換為超頻DDR5記憶體。

          安全模式

          主機板固定提供5V電壓給原生DDR5記憶體，再透過記憶體內部的PMIC 將電壓轉換並鎖定在1.1V供記憶體使用

          • 將原生DDR5 PMIC 從安全模式轉換到可程式化模式，並提升可調整範圍解鎖原生DDR5電壓控制
          • 支援所有 PMIC 供應商產品以獲得最高的相容性
          • 記憶題超頻能力玩家的硬體配置而有所差異

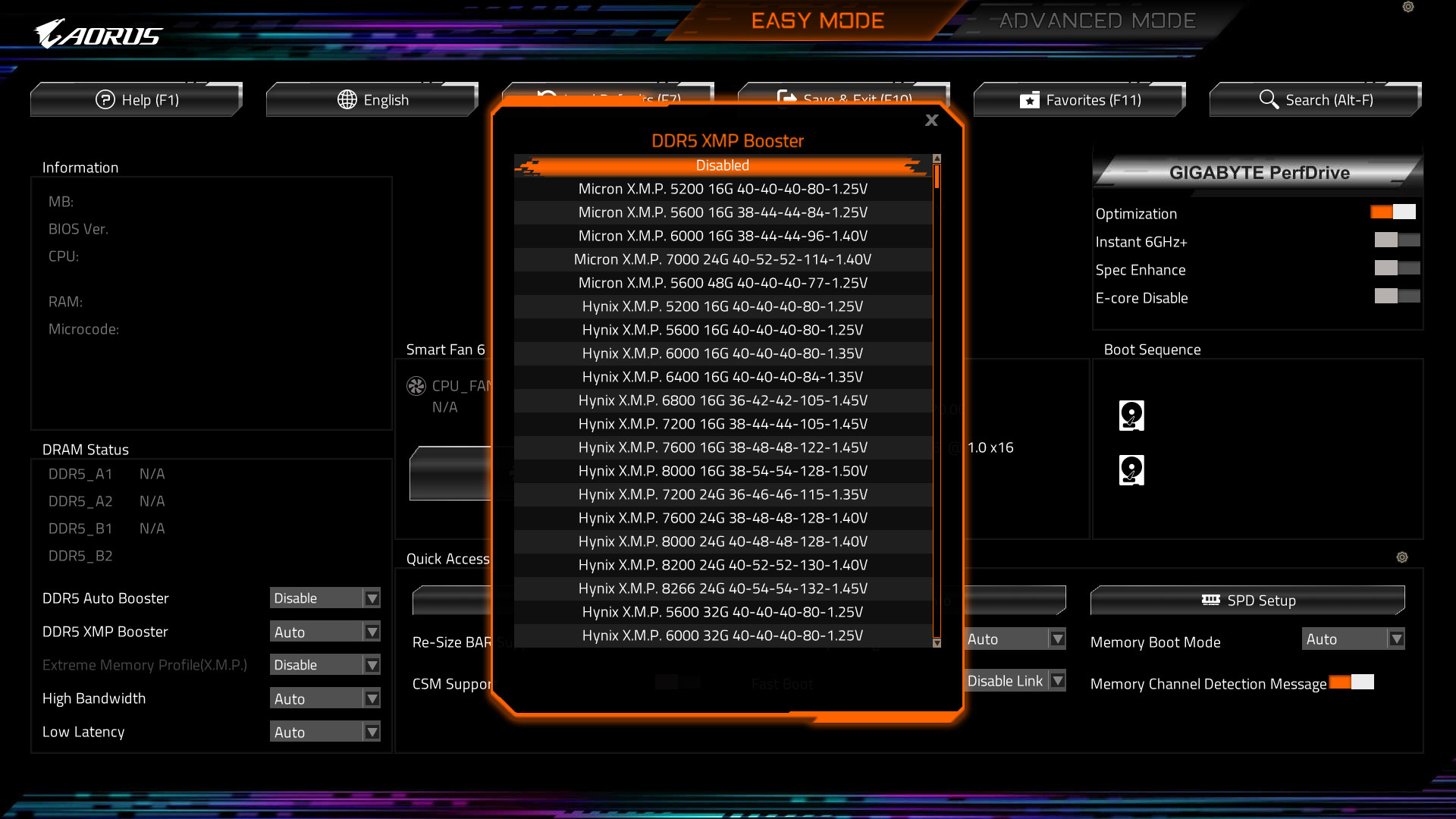

          輕鬆實現更高的DDR5記憶體頻率

          DDR5 XMP Booster 功能根據內存 IC 和 PMIC 供應商分析提供優化的預定義配置文件，輕鬆增強性能並消除超頻 DDR5 內存套件的手動配置。

          瞬間加速

          立即提升記憶體效能。

          自動載入

          無需輸入頻率、電壓、CL值等數十種記憶體參數。

          簡化超頻過程

          輕鬆將原生和 XMP 3.0 DDR5記憶體超頻至更高頻率。

          整合數據庫

          整合眾多的記憶體晶片供應商預先調整的XMP設定檔數據庫，方便玩家使用。

          * DDR5 XMP Booster 與DDR5記憶體超頻能力有關，實際超頻幅度會依玩家的系統硬體配置而有所差異。
          * 圖片僅供參考, 可能依產品型號而異

          未來連接性

          搭載超高速資料傳輸的優異網路及儲存連接性, 準備好迎接未來傳輸規格

          千兆網路搭配網路管理軟體

          千兆網路搭配網路管理軟體的先進技術，能協助玩家進行封包監測與應用層協定的分析和最佳化，可以在擁擠的網路環境中，有效改善網路不順暢的情況，並維持低網路延遲(ping時間)，提昇應用程式的連網反應速度。

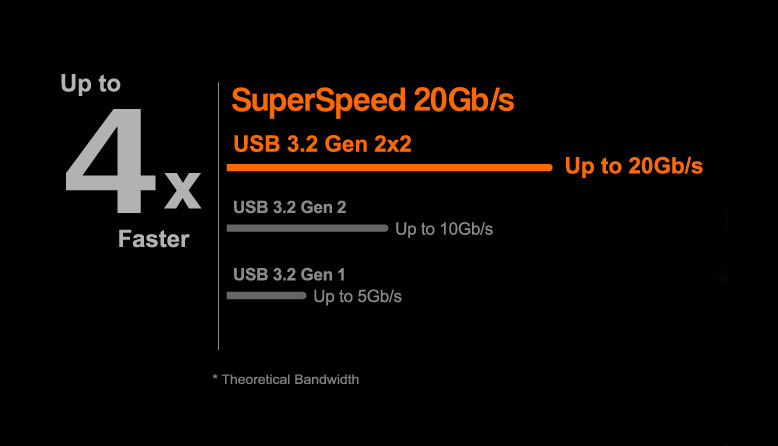

          連接未來無限可能 - USB 3.2 Gen 2x2 Type-C

          主機板內建的USB 3.2 Gen 2x2插槽設計，可提供兩倍於上一代USB 3.2 Gen 2的傳輸效能。在連接到符合USB 3.2 Gen 2x2規範的外接裝置時，能達到最高20Gbps的極速資料傳輸。讓玩家可以享受到極具彈性且超高速的資料存取效能。

          * 圖片僅供參考

          USB 3.2 Gen 2x2 Type-C

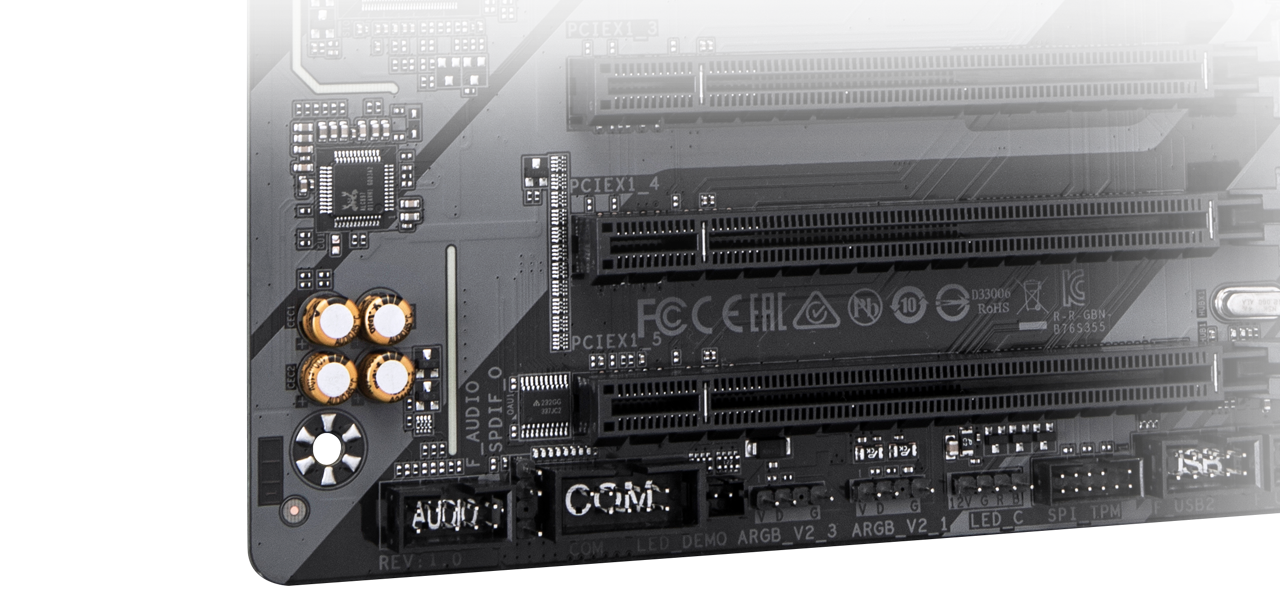

          高傳真音效

          高階音效處理電容 音效雜訊隔絕設計

          *圖片僅供參考

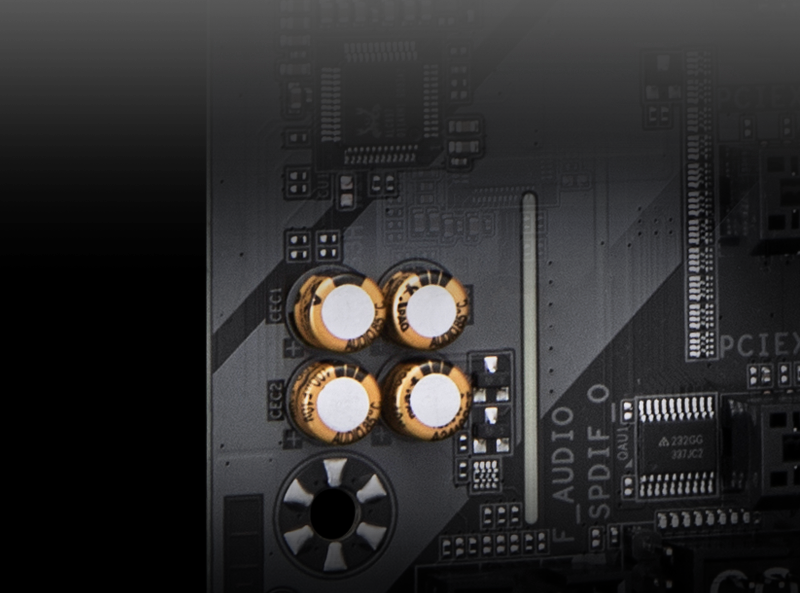

          Hi-Fi Audio

          高階音效處理電容

          GIGABYTE主機板採用最高品質的高階音效處理電容，這些專業的音效處理電容提供最高品質的音效解析能力及聲音延展擴大效果，為專業遊戲玩家創造最逼真的音效體驗。

          音效雜訊隔絕設計

          為了強化靜電防護並避免音效失真，GIGABYTE 主機板內建噪音隔絕設計，透過主機板內建的模擬感應元件設計，降低主機板上潛在的靜電傷害。

          簡易友善

          創新與沉浸式的軟硬體及韌體友善介面設計, 輕鬆創造個人化風格

          EZ-Latch 設計

          使用者友善的設計讓組裝過程安裝變得輕鬆簡單。

          PCIe EZ-Latch

          快拆裝設計的PCIe插槽。

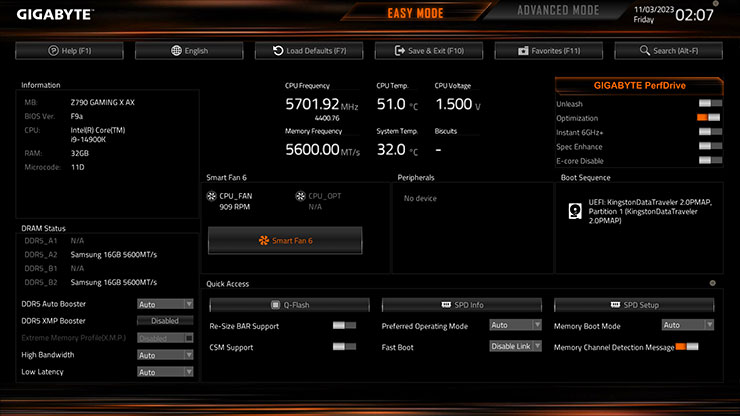

          UC BIOS

          重新設計的UI UX

          直覺式的操作介面跟耳目一新的新設計。

          Quick Access

          簡易模式中提供9個可自訂的選項插槽。

          PerfDrive

          獨家的 BIOS 設定，根據散熱配置優化性能。

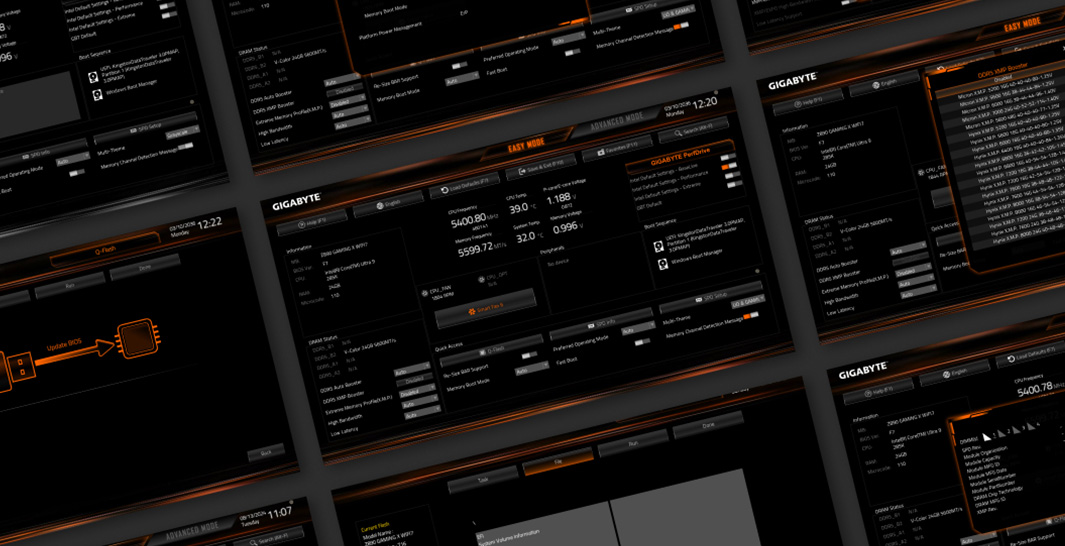

          UC BIOS

          優化的UX體驗

          技嘉以使用者為中心的 BIOS（UC BIOS），增強了 BIOS 的使用者體驗，提供了直觀的操作介面和美觀的設計，讓使用者享受到優化的體驗。

          * 圖片僅供參考，請以實機為主。

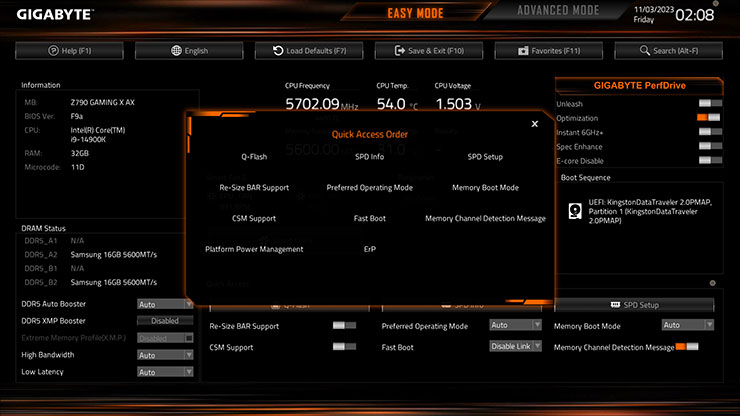

          快速存取功能

          技嘉UC BIOS的Quick Access功能從進階模式中選擇9個實用的預設選項，並將它們輕鬆放在簡易模式中，無需切換或搜索即可輕鬆存取。

          * 圖片僅供參考，請以實機為主。.

          GIGABYTE PerfDrive

          PerfDrive技術整合了技嘉獨家的BIOS設定，使得與Intel® Core™處理器搭配時，性能、功耗和溫度的平衡更加輕鬆。

          Max Turbo

          發揮Intel® Core™處理器的最高Turbo Boost速度。

          Spec Enhance 模式

          在較低溫度設定下實現Intel® Core™處理器的高性能運行。

          Optimization 模式

          在Intel® Core™處理器中取得高性能和低溫度之間的平衡。

          E-Core™ 關閉模式

          將CPU資源專門分配給P核心，提升遊戲性能同時降低整體功耗。

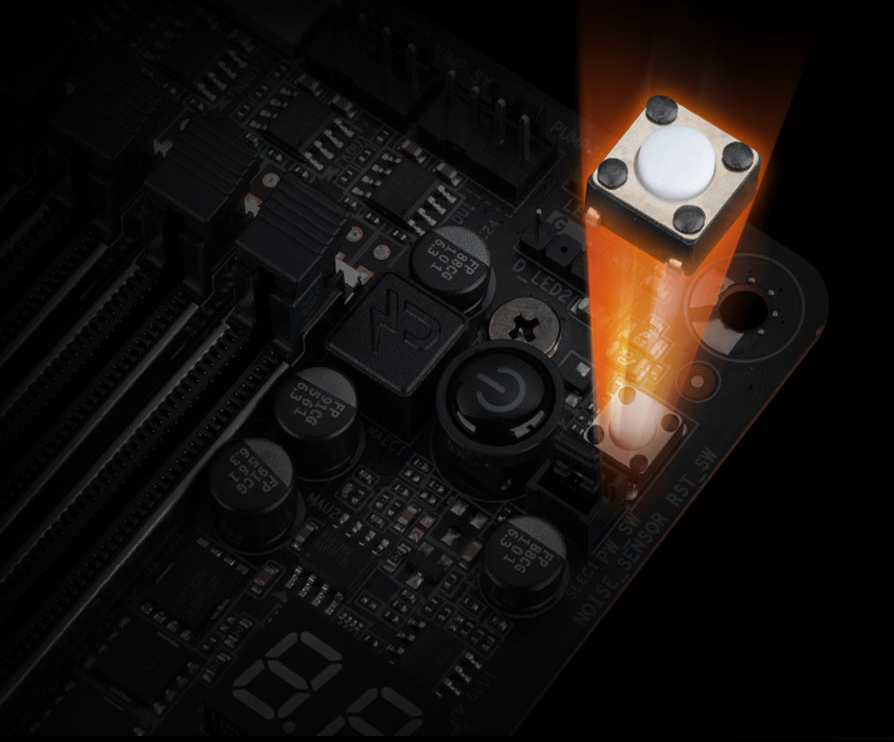

          多功能按鈕

          一個彈性的重置控制鍵，可在BIOS 中重新設定為其他配置，用於各種使用需求。

          Multi-key

          一個彈性的重置控制鍵，可在BIOS 中重新設定為其他配置，用於各種使用需求。

          RGB 開關

          關閉主機板上的所有燈光效果。

          直接進入 BIOS

          直接進入 BIOS 設定無須鍵盤輸入。

          安全模式

          進入 BIOS 安全模式修改特定選項，但可保留其他 BIOS 設定。

          *圖片僅供參考，請以實機為主。

          Q-FLASH PLUS

          無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS。

          Q-FLASH PLUS

          無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS。

          STEP 1

          將24pin主電源和8Pin輔助電源插入主機板。

          STEP 2

          下載主機板BIOS檔案並將其重新命名為"gigabyte.bin"。將其儲存到FAT32格式的USB隨身碟中。將USB隨身碟插入Q-FLASH PLUS USB埠。

          STEP 3

          按下Q-FLASH PLUS按鈕，主機板將自動開始更新BIOS。

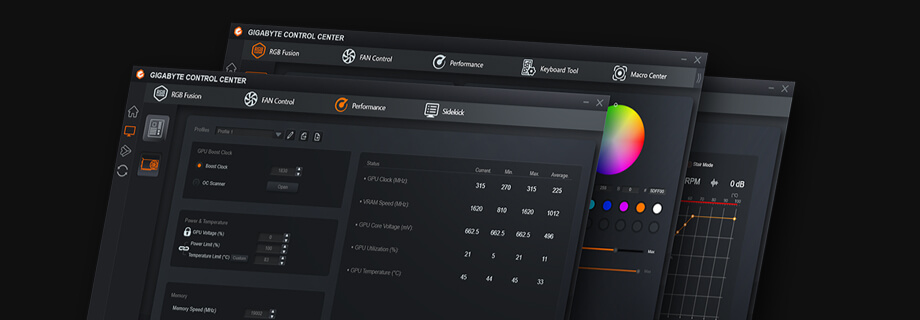

          GIGABYTE Control Center

          涵蓋多個技嘉產品的統一軟體平台。

          RGB Fusion

          個性化您連接裝置的RGB燈效

          RGB Fusion

          打亮你的光彩

          可編程的ARGB(Addressable RGB LED)接頭可以精確控制每顆LED(適用於ARGB GEN2設備)，通過GCC即可管理設定。

          * 所提供的信息僅供參考； 請以您的具體設置和規格為主。
          1x RGB LED接頭
          3x ARGB LED接頭

          Key Features

          • 完美同步PCIe Gen5 致勝效能
          • 支援14代,13代及12代 Intel® Core™處理器
          • EZ-Latch : 採用快拆設計的PCIe 5.0 x16插槽
          • PCIe UD slot : Ultra Durable™ SMD PCIe 5.0 裝甲強化顯示卡支撐力
          • 無與倫比的效能 : 8+2+1項複合式電源解決方案
          • 雙通道DDR5 : 4組記憶體插槽，支援XMP記憶體模組
          • 高速的網路連線 : GbE網路
          • 超高速儲存 : 2個PCIe 4.0 x4 M.2 插槽
          • 擴展的連接性 : 後窗 USB-C® 20Gb/s, DP, HDMI
          • 獨家Smart Fan 6技術 : 內建多點測溫功能並採用複合式風扇接頭設計，支援FAN STOP
          • Q-Flash Plus技術 : 無須安裝處理器、記憶體及顯示卡便可更新BIOS
