打破地域界限!技嘉科技攜手台灣建築中心、朕宏國際,引領 BIM 技術革新

by InCG Media
技嘉科技 「遠端教育與 3D 設計協作」解決方案,以 NVIDIA Omniverse 為核心架構,設置 W771-Z00 GPU 工作站做為虛擬主機,結合 BRIX Extreme 超微型電腦 GB-BEi7HS-1260、GB-BER7HS-5800 連線,提供高效能運算與靈活部署兼具的解決方案,於「建築數位展示及教育訓練中心」展示即時遠端與 3D 協作在營造建築工程產業的應用。
技嘉科技 W771-Z00 GPU 工作站
內政部建築研究所為推廣 BIM 技術及導向未來數位營造應用發展,將設置「建築數位展示及教育訓練中心」,委由財團法人台灣建築中心(簡稱台建中心)籌備,並將於 2023 年底前隆重開幕,目標成為國內營建單位 BIM 技術 及數位科技展示與知識教育推廣中心。為了強化產官專業技術的交流合作,台灣建築中心邀請電腦繪圖硬體領導品牌技嘉科技共同參與,於展示中心部署技嘉科技「遠端教育與 3D 設計協作」解決方案,以 NVIDIA Omniverse 為核心架構,技嘉科技 W771-Z00 GPU 工作站做為虛擬主機,結合 BRIX Extreme 超微型電腦 GB-BEi7HS-1260GB-BER7HS-5800 連線,提供高效能運算與靈活部署兼具的解決方案,適合設計、教育以及營造建築工程產業,實現即時遠端與 3D 協作的需求。
國內營建產業面臨轉型的關鍵時刻
現今,單純的手繪或是電腦輔助設計繪圖(CAD)方式已然式微,在國外,取而代之的是採用 BIM 建築資訊模型。BIM (Building Information Modeling)不僅僅指單一種 3D 軟體,如 Autodesk Revit,它實際上是針對建築、基礎設施規劃、設計和建造流程而開發的一種工作流程。BIM 軟體用於建立和優化專案模型,通過對 BIM 模型的規劃、設計、建造和操作,實現高效、經濟和環境友好的項目執行。

在國內,BIM 技術的導入和實施已經變得迫切。現任財團法人台灣建築中心(以下稱台建中心)應用推廣部經理李明澔表示,面對高齡化與少子化帶來的影響,營建業受到勞力短缺的衝擊尤為嚴重,因此國內的營建產業勢必進行轉型升級。而使用建築資訊建模技術於建築工程各階段協助產業升級,早已是全球的發展趨勢。李明澔經理說:「為了推動建築產業數位轉型,以及建築資訊建模面臨技術整合的問題,需要大規模的推廣和教育訓練,涵蓋建築產業中各個生命週期階段的參與者,包括公私部門、建築設計、營造施工、電機等相關專業人員。為了符合內政部建築研究所關於建築數位轉型的政策方向,台建中心參考新加坡建設局學院(BCAA Academy)的經驗,推動建築數位轉型,除了提供相關課程和專題演講外,還提供案例展示宣傳、虛擬實境(VR)、擴增實境(AR)和混合實境(MR)於 BIM 應用體驗,以及軟硬體協作等功能。」
財團法人台灣建築中心應用推廣部經理李明澔(右二)向技鋼科技台灣區產品行銷經理王昭力(右三)介紹建築數位展示及教育訓練中心的未來規劃
然而,在協助產業導入 BIM 技術的過程中,時常面臨到許多挑戰。特別是 BIM 涉及不同數據來源的整合,以及軟體工具之間的互通性方面,再加上營建產業在實務應用上仍保持著許多傳統作法,包括法規、管理和技術培訓等方面都存在相關問題,這些都是普及化 BIM 技術所面臨的挑戰。台灣建築中心應用推廣部經理李明澔以技術層面為例,目前在共通數據環境(CDE)方面,營建產業尚未整合,不同專業團隊之間在溝通上必須轉換和整合不同軟體的檔案,使得協作流程變得非常複雜,光是檔案匯入和匯出的相容性問題就增加了很多溝通時間。此外,在人才的教育訓練方面,雖然 BIM 技術可以實現建築師、營造商和機電廠商等多方協作和設計檢討,但在現行課程中很難實踐這樣的協作流程,使學員無法體驗到多方協作的方法和效益。
技嘉科技「遠端教育與3D設計協作」實作應用

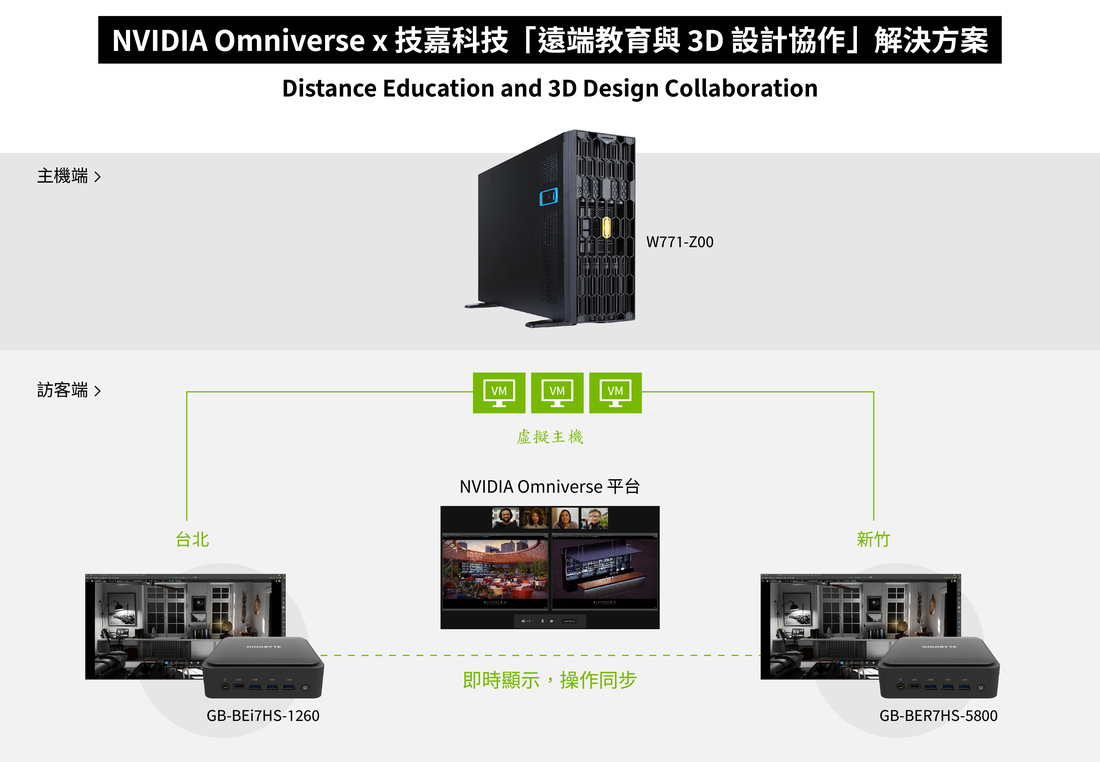

技嘉科技「遠端教育與3D協作」方案,實現跨地域多人即時協作
為了積極應對上述挑戰,台建中心透過建築師公會的引薦,找到技嘉科技的「遠端教育與 3D 設計協作」解決方案。近年來,受到疫情的影響,遠端作業的需求急劇增加。而隨著 NVIDIA GPU 技術的不斷進步,以及 3D 虛擬協作平台 NVIDIA Omniverse 的問世,這套解決方案立即為產業帶來成效。
技嘉科技 W771-Z00 GPU 工作站
BRIX Extreme 超微型電腦
透過虛擬主機,可以讓不同地域的使用者以 BRIX Extreme 超微型電腦為介面,享受 W771-Z00 GPU 工作站強大的運算效能資源

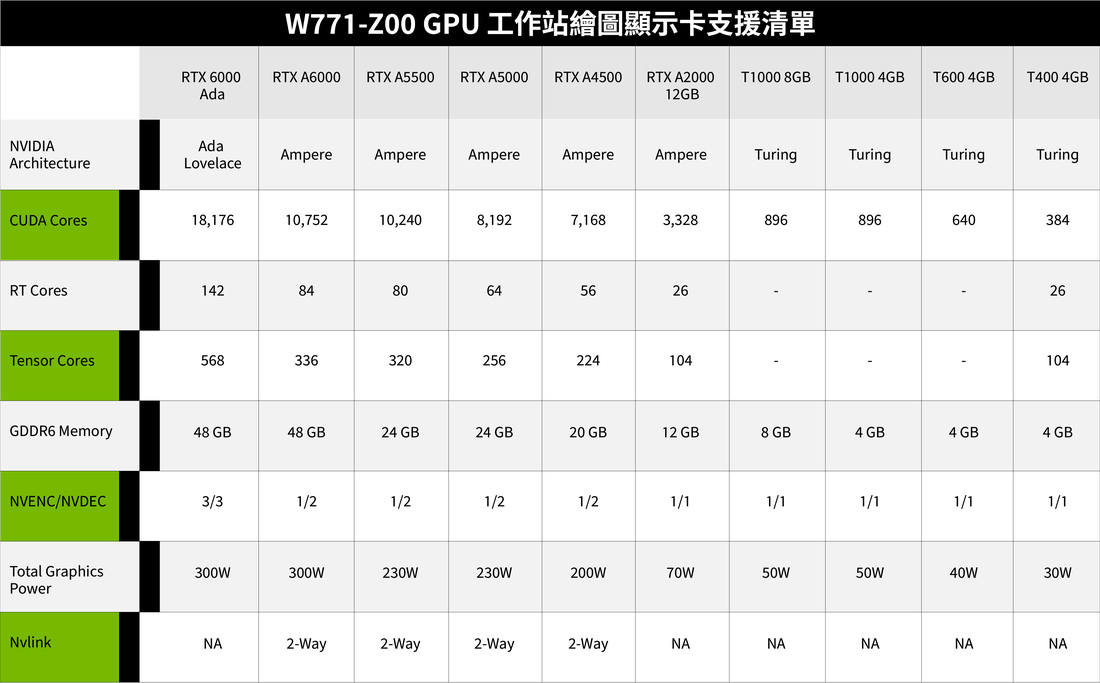

技鋼科技台灣區產品行銷經理王昭力表示:「這次我們從軟體和硬體兩個層面來滿足 3D 設計工作和遠端協作的需求。解決方案中包含 W771-Z00 GPU 工作站,最多可搭載 4 張雙插槽專業繪圖顯示卡,還有靈活且具備部署彈性的 BRIX 迷你電腦作為端點使用。再加上 NVIDIA Omniverse 平台的能力,能夠實現跨地域限制的線上即時多人協作需求。」作為 NVIDIA 認證伺服器合作夥伴之一,技嘉科技的硬體皆通過市面上主流 CPU 和記憶體的相容性認證。這次在台建中心部署的 W771-Z00 GPU 工作站,裝載了 2 張 NVIDIA RTX A5000 專業繪圖卡為即時運算核心,同時也可以支援從 RTX A2000、A4000、A4500 到 RTX 6000 Ada 世代的顯示卡,多人遠端連線和即時彩現的效能完全不是問題。
李明澔經理補充,透過技嘉科技的「遠端教育與 3D 設計協作」方案,建築師、營造商、機電廠商等多方專案團隊能夠利用 NVIDIA Omniverse 的「即時擬真彩現」、「跨軟體」和「多人協作」的特性,將專案的前期構思、概念設計到施工模擬甚至是維護管理等各個階段的工作流程銜接起來,減少不同專業團隊之間的等待時間。虛擬主機的設計還能夠提供跨不同空間的討論彈性,提升溝通效率並能夠即時遞交任務。

此外,NVIDIA Omniverse 的虛擬協作能力還能夠解決之前無法實現 BIM 實際協作的問題。李明澔經理表示:「我們可以利用 NVIDIA Omniverse 來即時呈現多方團隊協作的效益,幫助學員或參訪來賓快速理解 BIM 協作的方式。」
建築數位展示及教育訓練中心「遠端教育與3D設計協作」展示區
NVIDIA Omniverse 實現跨軟體檔案協作,提升工作效率
BIM 的核心理念在於項目的整個生命週期中,集成協調所有相關方的設計、施工和運營資訊。這些相關方包括建築師、工程師、承包商、供應商和業主等。透過共享單一的數位模型,專業團隊能夠即時協作,從而更好地理解設計。透過 NVIDIA Omniverse 與技嘉科技的遠端協作解決方案,BIM 的協作能力獲得顯著增強,並提供了更出色的可視化效果。李明澔經理表示:「NVIDIA Omniverse 是專為虛擬協作打造的可擴充開放平台,能夠讓不同專業軟體之間進行互相溝通。例如,不同的專業團隊可以在平台上進行即時的 4D 工程進度模擬,從而了解施工過程中機具操作、施工動線的安排與限制,進一步加強工地的安全性。同時,在虛擬環境中能夠即時針對問題進行調整和修正,待調整完成後再在實際場地上進行施工。」
為此項專案進行軟硬體整合與建置的朕宏國際技術總監張展銘補充,NVIDIA Omniverse 是基於通用場景描述格式(USD),實現了跨軟體檔案協作的能力。NVIDIA 還提供超過 45 種專業軟體的連線外掛(Connection Plugin),這些軟體包括工程建築(Revit、ArchiCAD、SketchUp 等)、室内設計(3ds Max 等)、動畫(Maya、Blender、iClone 等)、遊戲設計(Unreal Engine、Unity)、特效製作(Houdini)領域。對軟體使用者來說,無需特別改變現有的工作流程,只需通過幾個簡單的步驟將模型上傳到平台上並啟用 Omniverse 的 Live Sync 功能,就可以即時與其他人共享檔案,所有的修改也都會同步更新,省去了大量的檔案轉換、上傳和來回溝通的時間。
W771-Z00 GPU 工作站,滿足遠端協作與即時運算需求
在這次為展示及教育訓練中心部署「遠端教育與3D設計協作」解決方案的過程中,也面臨到一些挑戰,包含虛擬桌面軟體 VMware Horizon 的授權問題、未來硬體擴充的彈性、跨地區部署的網路環境,以及找到合適的系統建置和培訓的軟硬體整合商。技鋼科技台灣區產品行銷經理王昭力表示:「在建置的過程中,最大的困難在於軟體與硬體廠商之間的溝通成本,以及系統維運期間的責任劃分。幸運的是,技嘉科技和朕宏國際的合作是全面且互補的,也大幅減少了不確定性和阻礙發生的可能性。」

由於虛擬環境的建置需要大量資源和計算能力的需求,朕宏國際技術總監張展銘更是對 W771-Z00 讚譽有加。「W771-Z00 GPU 工作站具備出色的擴充性與強大的效能,一台工作站即可滿足 BIM 技術展示與開發環境的需求,而且實際的建置過程也都十分順利,沒有遇到軟硬體相容性的問題。」而實際在展示空間運作的 W771-Z00 GPU 工作站,就建置在同空間的隱藏式機房裡,在展示空間中幾乎無法察覺到機器運轉的聲音,讓參訪的貴賓們能在安靜舒適的環境中,充分體驗虛擬環境所帶來的強大效能和便利性。
除了以上特點,W771-Z00 GPU 工作站還有出色的安全性管控和後續的設備維護方面的安排。W771-Z00 採用最新一代企業機房等級的基板管理控制器,可透過瀏覽器甚至是手機對工作站進行遠端管控與維護。再加上 VDI 虛擬桌面基礎架構的靈活資源分配特性,無論是軟體授權費用或是硬體維護成本都能夠大幅降低。而 W771-Z00 提供兩組 2000W CRPS RPSU 的電源供應,既可滿足高可用性架構的要求,又為 GPU 繪圖卡提供了足夠的電力供應。
VDI 結合 GPU 硬體架構,打造 3D 即時協作工作流
目前,國外已經有許多知名的建築和景觀規劃公司運用 VDI 虛擬桌面基礎架構和強大的 GPU 運算機組,以及 NVIDIA Omniverse 即時協作的混合工作流程來進行各種專案。例如美國的 Browning Day、CannonDesign 和 Multistudio 等公司,都利用這種混合式的工作流程,讓跨地區的設計師和客戶能夠進行有效的溝通,並大幅提升 3D 彩現效率和資訊安全控管。對於有意引進相同解決方案的公司來說,技鋼科技台灣區產品行銷經理王昭力建議,以「環繞式混合部署」的思維來進行規劃。他說:「遠端教育與 3D 設計協作解決方案從空間和基礎架構的設計,端點到核心的硬體層部署是非常周全的,從專業級工作站到各式型態伺服器設計,甚至資料中心的建置,技嘉科技因應客戶不同的工作負載推出能滿足各種前端資源需求的產品,並且同時提供氣冷、直接接觸水冷兩種冷卻方案。這使得在現有環境和未來擴展的機房和端點需求方面,能夠實現彈性擴充和最佳化的部署能力。」

綜觀整個方案,「遠端教育與3D設計協作」具有兩個核心思維,即「核心資源再分配」和「遠端工作」。這種方案非常適合需要專案溝通和多人協作模式的組織,如學校、跨地區辦公室、工作室和研究中心等。
產官攜手合作,為營建產業打造完善的生態鏈
總結來說,內政部建築研究所期盼協同台灣建築中心,透過建築數位展示及教育訓練中心,除了匯集展示BIM及數位科技外,也能不定期舉辦大型講習會來推廣最新科技應用,也將以公部門的教育訓練為中心,開設培訓課程,期望更多公部門、教育單位、業主、設計、施工與維護管理等專業人員的參與。透過這些課程,專案參與者也可以瞭解 BIM 技術在實務應用中的效益與檢核方式,並且未來還將提供實務工作坊,讓學員體驗軟體操作流程。

除了向下紮根的教育培訓外,台建中心李明澔經理也坦言,要推行建築資訊數位化還是需要政府相關法規的制定來帶動產業界的參與,共同找出大家關注的議題,激發產業的需求與迫切性才是更有效的方法。透過與技嘉科技和朕宏國際的專業知識交流,以產官共同研究合作完善產業生態鏈為目標努力。技鋼科技台灣區產品行銷經理王昭力更表示,技嘉科技未來也樂於與台灣建築中心持續合作,扮演 BIM 技術相關硬體設備和技術推動的角色,為產業發展提供支援。
由左至右:朕宏國際技術總監 張展銘 / 技鋼科技台灣區產品行銷經理 王昭力 / 財團法人台灣建築中心應用推廣部經理 李明澔 / 技鋼科技台灣區產品行銷經理 謝宗霖 / 朕宏國際執行長 陳寶宏
技嘉科技為不同規模企業組織提供完整的伺服器產品線,除了工作站系列的 W771-Z00 穩定、散熱極佳與方便維護的特點,適合動畫、建築或室內設計行業。另外,技嘉科技的 G 系列伺服器,機種豐富且涵蓋不同 AI 應用,種類包含超高密度運算卡機種,最高可搭載到 16 張單插槽專業繪圖卡,以及支援 NVIDIA HGX™ H100 8-GPU 模組的AI運算巨獸,技嘉設計導入的自動風扇速度控制、雙 ROM 架構與技嘉伺服器管理 (GSM),不但能擁有超高運算效能,系統安全性與管理方便性都是絕佳設計。可滿足現今對於數據分析、高速與人工智慧等大量運算負載的需求,有興趣的企業組織歡迎點選此連結了解更多。
