MJ11-EC0

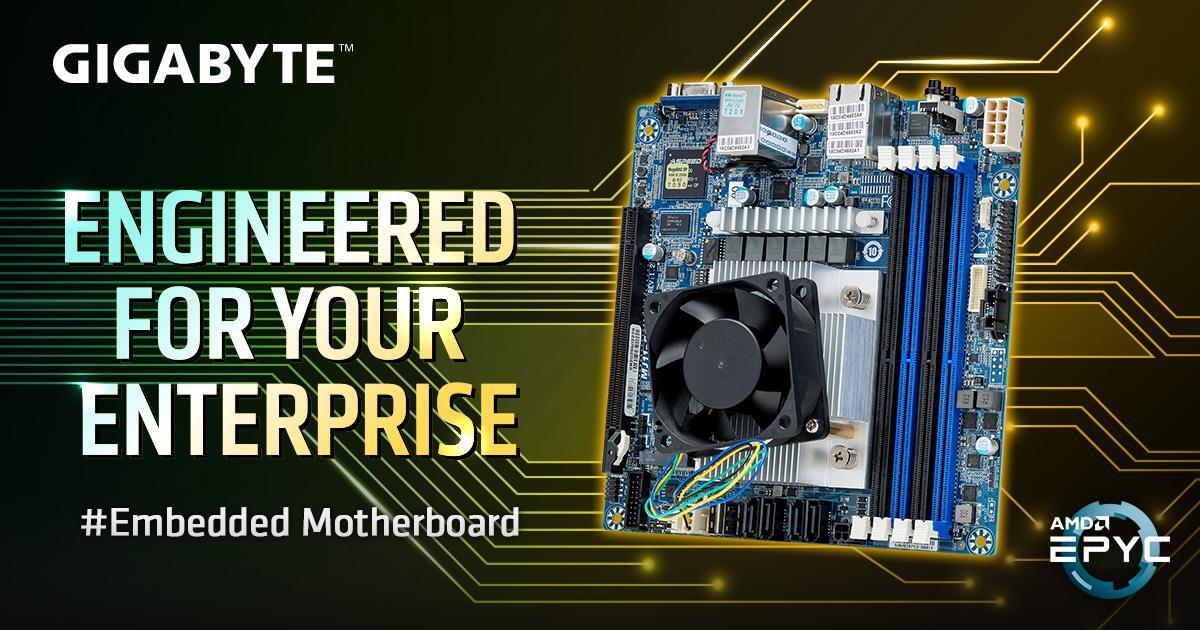

Motherboard - AMD EPYC™ Embedded 3151 - Mini-ITX UP
- Single AMD EPYC™ Embedded 3151
- Dual Channel RDIMM/UDIMM DDR4 , 4 x DIMMs
- 2 x 1Gb/s LAN ports via Intel® I210-AT
- 1 x SlimSAS connector for 4 x SATA 6Gb/s
- 4 x SATA 6Gb/s ports
- 1 x M.2 slot with PCIe Gen3 x4 interface
- 1 x PCIe Gen3 x16 expansion slot
* 以上產品之規格、圖片及其他資訊僅供參考，如與實際產品有任何不相符之處，應以實際產品為準。技嘉科技保留在任何時間做出修改之權利。對任何因使用上述資料而引致之損失，技嘉科技概不承擔任何責任。
* 本產品所標示之各項效能表現為各晶片廠商或各制定介面官方組織所提出的最大理論值，實際效能可能因規格及設備而有所不同。
* 本文中所使用之各項商標及企業識別圖示，均為其合法所有人之財產。
* 基於PC基本架構，有部分記憶體空間須留作系統用途，故所偵測到之記憶體大小會比實際上較少。
* 本產品所標示之各項效能表現為各晶片廠商或各制定介面官方組織所提出的最大理論值，實際效能可能因規格及設備而有所不同。
* 本文中所使用之各項商標及企業識別圖示，均為其合法所有人之財產。
* 基於PC基本架構，有部分記憶體空間須留作系統用途，故所偵測到之記憶體大小會比實際上較少。
SPECIFICATIONS
Board Size
Mini-ITX
170W x 170D mm
170W x 170D mm
Processor Supported
AMD EPYC™ Embedded 3151
- 4 cores, 8 threads
- Processor Frequency: 2.7GHz-2.9GHz
- 2MB L2 Cache, 16MB L3 Cache
Single processor, 7nm, TDP 45W
- 4 cores, 8 threads
- Processor Frequency: 2.7GHz-2.9GHz
- 2MB L2 Cache, 16MB L3 Cache
Single processor, 7nm, TDP 45W
Socket
SP4r2
Chipset Description
System on Chip
Memory Type
4 x DIMM slots
DDR4 memory supported only
Dual Channel memory architecture
ECC UDIMM/RDIMM up to 128GB supported
Memory speed: Up to 2666 MT/s
DDR4 memory supported only
Dual Channel memory architecture
ECC UDIMM/RDIMM up to 128GB supported
Memory speed: Up to 2666 MT/s
Integrated Network
2 x 1Gb/s LAN ports (Intel® I210-AT)
1 x 10/100/1000 Mbps Management LAN
1 x 10/100/1000 Mbps Management LAN
Integrated Video Controller
Integrated in Aspeed® AST2500
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp
Integrated Audio Controller
N/A
Storage Interface
1 x SlimSAS connector (PCIe Gen3 x4 or SATA)
4 x SATA 6Gb/s ports
4 x SATA 6Gb/s ports
Support RAID Function
N/A
Expansion Slot
1 x PCIe x16 (Gen3 x16) slot
1 x M.2 slot:
- M-key
- PCIe Gen3 x4
- Supports 2280 cards
1 x M.2 slot:
- M-key
- PCIe Gen3 x4
- Supports 2280 cards
On-Board Connector
1 x 2x4-pin 12V power connector
1 x 2x2-pin 5Vsb/PSON power connector
1 x CPU fan header
2 x System fan headers
1 x USB 3.2 Gen1 x2 header
1 x M.2 slot
1 x SlimSAS connector
4 x SATA connectors
1 x Front panel header
1 x COM header
1 x PMBUS connector
1 x IPMB connector
1 x 2x2-pin 5Vsb/PSON power connector
1 x CPU fan header
2 x System fan headers
1 x USB 3.2 Gen1 x2 header
1 x M.2 slot
1 x SlimSAS connector
4 x SATA connectors
1 x Front panel header
1 x COM header
1 x PMBUS connector
1 x IPMB connector
Rear I/O Connectors
2 x USB 3.2 Gen1
1 x VGA
2 x RJ45
1 x MLAN
1 x Power button with LED
1 x ID button with LED
1 x VGA
2 x RJ45
1 x MLAN
1 x Power button with LED
1 x ID button with LED
TPM
Onboard TPM 2.0 INFINEON SLB9665
OS Driver Supported
Red Hat Enterprise Linux 6.10
Red Hat Enterprise Linux 7.6
SUSE Linux Enterprise Server 12 SP3
SUSE Linux Enterprise Server 15
Ubuntu 17.10.1
Ubuntu 18.04.1 LTS
VMware ESXi 7.0b
Windows Server 2016
Windows Server 2019
Red Hat Enterprise Linux 7.6
SUSE Linux Enterprise Server 12 SP3
SUSE Linux Enterprise Server 15
Ubuntu 17.10.1
Ubuntu 18.04.1 LTS
VMware ESXi 7.0b
Windows Server 2016
Windows Server 2019
Server Management
Aspeed® AST2500 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
- Dashboard
- JAVA Based Serial Over LAN
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
PSU Connector
1 x 2x4-pin 12V power connector
1 x 2x2-pin 5Vsb/PSON power connector (proprietary design)
1 x 2x2-pin 5Vsb/PSON power connector (proprietary design)
Operating Properties
Operating temperature: 10°C to 40°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Packaging Bundle
N/A
Bulk Packaging Content
10 x MJ11-EC0
10 x I/O shields
Carton dimensions: 476 x 430 x 233 mm
MOQ: 10 PCS
10 x I/O shields
Carton dimensions: 476 x 430 x 233 mm
MOQ: 10 PCS
Ordering Information
Bulk: 9MJ11EC0NR-00-12*
Part Numbers:
- I/O shield: 12AIO-MJ11E0-00R
- SATA 6Gb/s cable (500mm): 25CF4-500541-K1R
- Power cable: 25CRI-450000-S9R
Part Numbers:
- I/O shield: 12AIO-MJ11E0-00R
- SATA 6Gb/s cable (500mm): 25CF4-500541-K1R
- Power cable: 25CRI-450000-S9R
