GA-Z77X-UP7 ‏(rev. 1.0)‏

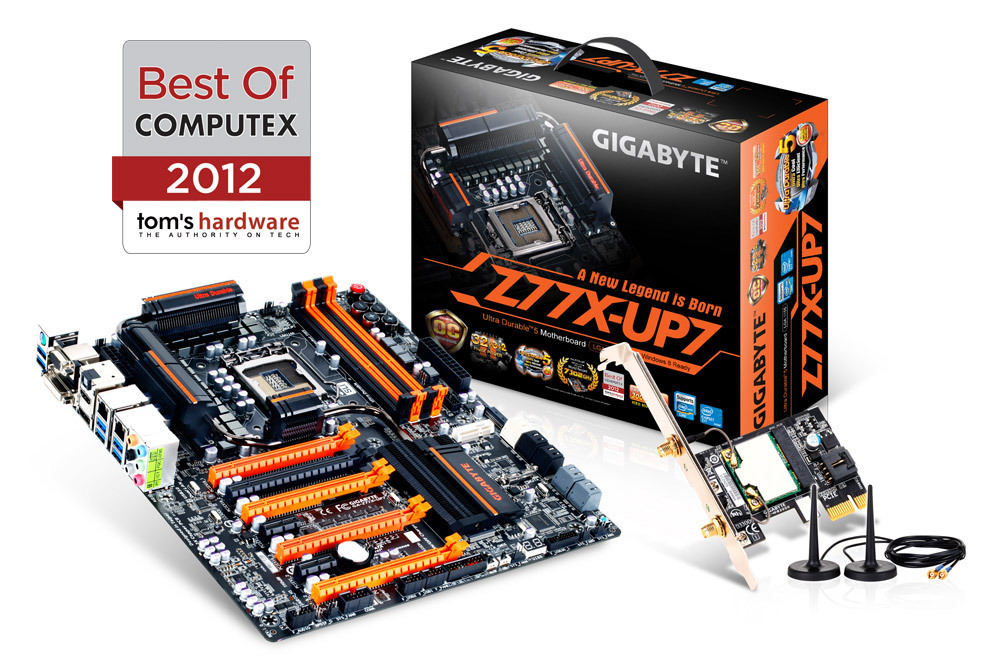

GIGABYTE has unleashed its latest flagship Z77X-UP7 Motherboard. Designed for extreme overclocking, the GIGABYTE Z77X-UP7 motherboard is for serious overclockers looking to take down world records. Currently the Intel^® Core™ i7 CPU world record holder at 7.102GHz, the GIGABYTE Z77X-UP7 is this year’s overclocking motherboard to beat.

	The GIGABYTE Z77X-UP7 motherboard delivers some serious amount of power through its 32+3+2 power phase design (32 CPU phases, 3 Intel<sup>&reg;</sup> HD Graphics, 2 VTT phases). Featuring the new GIGABYTE Ultra Durable™ 5 technology with high current capable components including 60A rated PowIRstages® from IR, the Z77X-UP7 is able to deliver an astonishing 2,000W of power delivery.

The GIGABYTE Z77X-UP7 motherboard takes advantage of an exclusive All Digital Engine to deliver maximum power to 3rd generation Intel^® Core™ processors. Using entirely digital controllers means that more precise power delivery to the motherboard’s most power hungry and energy sensitive components is possible.

	فضای تعاملی برنامه 3D Power، تنظیم ولتاژ، فرکانس و فاز مدار تغذیه پردازنده و حافظه ها را لذت بخش و آسان کرده است. هر سه مهمترین پارامترها در نحوه تامین توان حساس ترین نقاط مادربرد توسط PWM دیجیتالی می باشند که می تواند در دستیابی سریع به بالاترین و پایدارترین اورکلاک به کاربران کمک شایانی کند.
	3D Power: کنترل ولتاژ در برنامه 3D Power، پارامترهای ولتاژ قابل تغییر و تصحیح هستند. عواملی همچون درجه بندی خط بارگذاری پردازنده. با تنظیم دقیق میزان بارگذاری توان روی پردازنده، می توان از Vdroop جلوگیری کرد که حاصل آن رسیدن به بهینه ترین ولتاژ تغذیه ممکن است. محافظت در برابر ولتاژ اضافی (OVP) نیز می تواند محافظت معمول از پردازنده، کنترل گر حافظه، VTT و حافظه سیستم را تغییر و بهبود بخشد.
	3D Power: کنترل فاز کاربران می توانند محافظت در برابر جریان اضافی (OCP) را برای میزان توان پردازنده، کنترل گر حافظه مجتمع و حافظه سیستم درجه بندی کنند. این امر به بخش کنترل فاز اجازه می دهد تا حتی در صورت نیاز توان بیشتری به سیستم رسانده شود.
	3D Power: کنترل فرکانس از طریق PWM دیجیتالی گیگابایت، نحوه کنترل و مدیریت فرکانس بسیار تنظیم پذیر شده است. بخش کنترل فرکانس 3D Power به کاربران اجازه می دهد تا فرکانس کنترل گر PWM را تغییر دهند تا در نتیجه مدار تنظیم ولتاژ پردازنده (CPU VRM) بتواند سرعت توان رسانی تسریع بخشد. همچنین کاربران می توانند طیف PWM و یا حداکثر و حداقل کلی فرکانس را تعیین کنند.

جریان بسیار بالا، حرارت کم در ناحیه مدار تغذیه پردازنده، نتیجه بهره مندی از IR Digital Power Controller و IC های IR3550 PowIRstage


مادربرد های جدید گیگابایت، فن آوری مشهور Ultra Durable 5 انحصاری خود را به کار گرفته است تا دمای کاری خود را تا 60 درجه سانتیگراد نسبت به دیگر مادربردها خنک تر نگاه دارد. این امر با استفاده از قطعات بسیار باکیفیت با قابلیت عبور جریان بالا در مدار تغذیه پردازنده مانند ICهای IR3550 PowIRstage از شرکت International Rectifier، 2 برابر مس در PCB و چوک های با هسته فریت با قابلیت عبور 60 آمپر جریان الکتریکی، به دست آمده است. این فن آوری روی مادربرد های جدید گیگابایت با چیپ ست X79 و Z77 اینتل ارایه می شود که تکامل کیفیت در این محصولات را به دنبال دارد. بیشتر

The GIGABYTE Z77X-UP7 delivers the industry's most scalable graphics platform, with support for both 4-way ATI CrossfireX™ and Nvidia SLI™. Providing 4 PCI Express 3.0 x8 connectivity, the Z77X-UP7 delivers ultra smooth 3D rendering, blazing-fast frame rates and enhanced graphics capabilities for users wanting to get the highest level of graphics performance from their system. 4-Way Graphics Native PCIe Gen. 3 x16 Direct Link to CPU Single black PCIe x16 slot provides a direct link to the CPU, enabling it to bypass the PLX chip. This provides the fastest possible connection for single graphics card benching.

GIGABYTE has completely re-drawn the traditional BIOS experience, providing mainstream and enthusiast users with an exclusive in-house designed UEFI BIOS technology. Featuring a superior graphical interface capable of 32-bit color imaging and fluid user-friendly mouse navigation, GIGABYTE 3D mode allows novice or casual users to more clearly understand the areas of the motherboard that are being affected through the BIOS settings, gaining a clearer understanding of the BIOS functionality. Advanced Mode provides a more comprehensive UEFI BIOS environment that is designed specifically for overclockers and power users who want maximum control over their PC’s hardware.

Dual UEFI BIOS™

At the heart of this exciting 3D BIOS™ technology is a pair of physical BIOS ROMs containing GIGABYTE's exclusive in-house designed Dual UEFI BIOS™ technology, featuring the patented GIGABYTE DualBIOS™ technology that automatically recovers BIOS data when main BIOS has crashed or failed.

BIOS Switcher With onboard BIOS Switcher, users can manually select which BIOS chip to use (Main BIOS or Backup BIOS), allowing them to select one BIOS for normal use, and the other specifically for overclocking. Users can also easily compare two different BIOS versions, a very useful feature when users want to update to a new BIOS, but don’t want to lose their original settings. DualBIOS™ Disable Switch With onboard BIOS Switcher, users can manually select which BIOS chip to use (Main BIOS or Backup BIOS), allowing them to select one BIOS for normal use, and the other specifically for overclocking. Users can also easily compare two different BIOS versions, a very useful feature when users want to update to a new BIOS, but don’t want to lose their original settings.

OC-Touch enables overclockers to quickly and easily get the best performance from their system. Onboard OC-Touch buttons allow overclockers to manually adjust the CPU ratio, BCLK settings as well as adjustments to the BCLK stepping ratio, to either 1MHz or 0.1MHz increments. These changes can be made in real-time, whether in BIOS, DOS, or Windows® without the need for rebooting, so that users can quickly fine-tune their system and find their CPU’s maximum frequency. Onboard voltage measurement modules are also included to help users to conveniently monitor individual component voltages and onboard LN2 Mode switch allows users to quickly drop CPU frequency to x16 multiplier during extreme overclocking so that opening benching applications such as CPU-Z will not cause the overclock to fail.

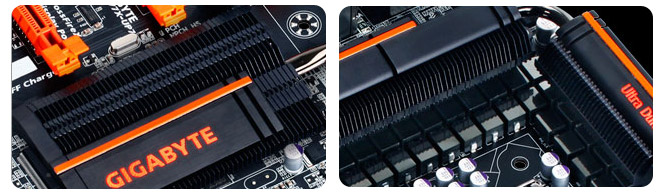

GIGABYTE has created a new "Thin Fin" heatsink design featuring the GIGABYTE signature OC Orange look and feel for its latest flagship motherboard. Featuring ultra thin metal fins, the heatsink provides greater surface area so that quicker heat exchange can occur.

مادربردهای سری 7 گیگابایت به شتاب دهنده آنبرد 333 گیگابایت مجهز شده اند. چندی از آخرین فن آوری های روز برای کمک به افزایش سرعت انتقال اطلاعات در این سری تعبیه شده اند. فن آوری هایی نظیر SuperSpeed USB 3.0،SATA نسخه 3 (6Gbps) و فن آوری بی نظیر 3x USB Power که بر روی تمام درگاه های USB قرار گرفته است تا بیشترین توان برای ابزار های USB که نیازمند توان بیشتری هستند را ارائه کند.

مادربردهای سری 7 گیگابایت به فن آوری On/Off Charge انحصاری و بی نظیر گیگابایت مجهز هستند. این فن آوری نه تنها به شما اجازه می دهد تا iPhone، iPad،iPod Touch خود را شارژ کنید، بلکه با قابلیتQuick Charge می توانید آن ها را در سریع ترین زمان ممکن شارژ کنید. به عنوان یک امتیاز اضافی، ابزار شما حتی در هنگام خاموش بودن رایانه نیز شارژ می شوند. در نتیجه اگر در هنگام سینک کردن موسیقی های خود فراموش کردید که اتصال را قطع کنید، به هنگام نیاز ابزار شما کاملا شارژ شده است.

*با توجه به محدودیت های مشخص برخی از تلفن های همراه، ممکن است کاربران برای فعال ساختن شارژ سریع از طریق درگاه های USB غیر مجهز به فن آوری ON/OFF Charge نیاز داشته باشند تا تلفن های همراهشان را قبل از ورود رایانه به حالت S4/S5 به رایانه متصل کنند.
نتایج شارژ بسته به مدل ممکن است متغیر باشد.

روی مادربرد های سری 7 گیگابایت یک شکاف mSATA قرار گرفته که کاربران اجازه می دهد تا از فن آوری های مبنی بر SSD مانند Intel Smart Response و Intel Rapid Start بهره ببرند. نصب مستقیم یک mSATA SSD با گنجایش و قیمت کم روی مادربرد شما می تواند کارایی سیستم شما را به طور کل بالا ببرد. این امر با بهبود پاسخگویی کلی، تسریع در راه اندازی، بازگشت از حالت آماده باش و هایبرنیت (Hibernate) سیستم همراه است. دانلود کنید: Intel Smart Response SSD Available Vender List

The motherboard also includes an exclusive PCIe expansion card that offers support for the latest Bluetooth 4.0 and IEEE 802.11 a/b/g/n Wi-Fi connectivity. The Bluetooth 4.0 standard includes Smart Ready technology that is debuting on mobile devices including the Apple® iPhone® 4s. This means that transferring important content from your smart phone or tablet is easier and faster than ever...more

Download : GC-WB300D Safety approval list

مادربرد های سری 7 گیگابایت از فن آوری های مجازی سازی Lucid Virtu در پردازنده های گرافیکی پشتیبانی می کنند. برنامه بهبود یافته مجازی سازی که قدرت بصری رایانه شما را افزایش می دهد. زمان پاسخ گویی سریع تر، پردازش ویدیویی بهبود یافته و پخش روان تر محتوای صوتی و تصویری، همه در محیطی با کمترین مصرف انرژی.
Lucid Universal MVP همچنین Hyperformance ارایه می کند که رندرینگ های اضافه و زاید را حذف می کند و مواردی که نیاز به سینک کردن دارند را در مسیر ارایه تصاویر گرافیکی پیش بینی می کند. در نتیجه نرخ فریم بیشتر، محتوای تصویری شفاف تر شده و از هم گسیختگی تصاویر را کاهش می دهد.
