GA-Z77X-UP7 (rev. 1.0)

GIGABYTE에서 출시한 플래그쉽 Z77X-UP7 메인보드는 익스트림 오버클럭 전용으로 디자인된 환상적인 제품이다. GIGABYTE Z77X-UP7 메인보드는 전문 오버클로커가 오버클럭 신기록을 달성하는데 필요한 모든 기능을 지니고 있다. 사실상 현재 Intel^® Core™ i7 CPU의 세계 신기록인 7.102GHz 오버클럭도 GIGABYTE Z77X-UP7 메인보드로 세운 것이다.

	32+3+2 전원 페이즈로 디자인된 GIGABYTE Z77X-UP7 메인보드는 대용량 전력을 안정적으로 제공한다(32페이즈 CPU, 3 Intel HD 그래픽, 2 VTT 페이즈). GIGABYTE의 최신 기술 울트라 듀러블™5, CPU 전원부에 채택된 최대 60A의 고전류를 처리할 수 있는 IR(Internal Rectifier)사의 IR3550 PowIRstage®칩을 채택하여, Z77X-UP7 메인보드이 실험실 테스트에서 2,000W의 전력을 CPU 전원부에 공급하는 세계 신기록을 달성했다.

GIGABYTE Z77X-UP7 메인보드에는 독자적인 All 디지털 전원공급엔진이 내장되어 3세대 Intel® Core™ CPU에 최대 전력을 매우 안정적으로 공급할 수 있다. All-디지털 콘트롤러를 탑재했다는 것은 메인보드의 전력 소모가 매우 많고 전력 공급의 변화에 매우 민감한 각 컴포넌트에 전원을 훨씬 정확하고 충분하고 안정적으로 공급할 수 있음을 의미한다.

	GIGABYTE 3D Power 어플리케이션은 3D 디자인 인터페이스를 통해 사용자가 전압, 페이즈 및 펄스 주파수 등 PC의 전원을 간단하고 모니터링하고 조정할 수 있게 도와주는 상호 호환되는 프로그램이다. 이들 변수의 실시간 튜닝은 사용자에게 한층 업그레이된 콘트롤 기능을 제공하여 메인보드 성능의 튜닝 및 오버클럭 성능을 강화할 수 있게 했다. * 관련 튜닝 설정은 제품 모델에 따라 다를 수 있다.
	3D Power: 전압 제어 3D Power에서 조정할 수 있는 전압 파라미터에는 CPU의 load line calibration(전압강하 방지 기능)이 포함되어 있으며, load line calibration을 조정하여 전압 강하를 막을 수 있다. 또한 전압 레벨을 최적으로 유지하여 전압을 훨씬 안정적으로 제어할 수 있다. OVP(과전압 보호) 역시 사용자가 스스로 CPU, 메모리 콘트롤러, VTT 및 시스템 메모리의 사전 설정 범위를 조정하여 바꿀 수 있다.
	3D Power: 페이즈 제어 사용자는 CPU, 퓨전형 메모리 콘트롤러, 시스템 메모리 파워 레벨의 OCP(과전류 보호) 기능을 조정할 수 있다. 이 기능을 통해 페이즈를 콘트롤하여 필요할 경우 훨씬 많은 전력을 시스템에 제공할 수 있다.
	3D Power: 주파수 제어 GIGABYTE가 채택한 디지털 PWM은 IR(International Rectifier) PWM 콘트롤러를 통해 주파수를 조정할 수 있게 해준다. 그리고 3D Power의 주파수는 사용자가 CPU VRM의 전력 공급 속도를 훨씬 빠르게 하기 위해 PWM 콘트롤러를 변동시킬 수 있다. 또한 PWM의 스펙트럼 또는 최고 및 최저 주파수를 조정할 수도 있다.

최고 60A 의 정격 전류를 처리할 수 있는 IR3550 PowIRstage^® 칩을 포함하여 고전류를 처리하는 고성능 컴포넌트를 채택했다.


GIGABYTE 메인보드는 GIGABYTE가 제품상을 수상한 울트라 듀러블™5 기술을 채택했다. CPU전원부에서는 IR（Internal Rectifier）사의 IR3550 PowIRstage^® 칩, 2배 강화 구리 PCB, 최대 60A의 고전류를 처리하는 페라이트 코어 초크 등 고전류 를 처리하는 고성능 컴포넌트를 사용한다. 이와 같은 컴포넌트를 통해 기존의 전원부 메인보드보다 발열 온도가 최대 60°C*나 낮출 수 있다. 이 신기술은 엄선된 Intel^® X79 및 Z77 칩셋 메인보드 신제품에 적용될 것이며, GIGABYTE 울트라 듀러블™5 기술은 고품질 메인보드를 한층 진화시킨 결과이다....more

GIGABYTE Z77X-UP7 메인보드는 업계에서 확장성이 가장 뛰어난 그래픽 플랫폼으로서, 4-way AMD CrossFireX™ 및 NVIDIA® SLI®를 지원한다. 4슬롯의 PCI Express 3.0 x8 연결(4-Way 모드)를 지원함으로써, Z77X-UP7 메인보드는 업계에서 가장 부드러운 3D 랜더링(rendering), 매우 빠른 프레임 레이트(frame rates) 그리고 강화된 그래픽 성능을 제공하여 시스템의 고급 그래픽 성능에 대한 사용자의 니즈를 충족시켰다. 4-Way 그래픽 CPU에 직접 연결하는 네이티브 PCIe Gen.3 16x 회로 싱글 블랙 PCIe x16 슬롯을 직접 CPU에 연결하는 회로 설계를 채택하여 PLX 칩을 경유할 필요가 없어져 싱글 그래픽 카드를 사용하는 사용자들이 성능 벤치마크를 실행할 때 최고의 실력을 발휘할 수 있게 되었다.

GIGABYTE는 기존 BIOS를 새롭게 디자인할 때 UEFI BIOS를 독자적으로 개발하여 32비트 컬러 그래픽 인터페이스 및 사용하기 쉬운 마우스 조작을 통해 사용자 편의를 크게 강화했다. GIGABYTE 3D BIOS는 두 가지 모드를 제공한다. 그중 3D 모드는 초보자 또는 일반 사용자도 메인보드의 각 구성을 쉽게 이해할 수 있게 하여 BIOS 정리를 통해 BIOS 성능에 대한 인식이 훨씬 명확해지는 계기가 되었다. 그리고 Advance 모드는 전면적인 UEFI BIOS 환경을 제공하고 있다. 특히 PC의 하드웨어를 최대한 콘트롤하고자 하는 오버클로커와 파워 유저를 위해 디자인한 것이다.

듀얼 UEFI BIOS™

GIGABYTE 3D BIOS의 핵심은 물리적인 BIOS칩 2개를 온보드한 것으로 GIGABYTE의 독자적으로 개발한 DualBIOS™ 기술이 가장 특징적이다. GIGABYTE가 특허 받은 듀얼 BIOS 기술은 메인 BIOS가 훼손되거나 에러가 발생할 때 BIOS의 데이터를 복구시켜 시스템이 BIOS의 에러로 인해 다운되는 것을 방지해 준다.

BIOS 스위처 메인보드에 내장된 BIOS 스위칭 기능을 통해 사용자는 수동으로 하나의 BIOS칩을 선택하여 시스템 부팅(메인 BIOS 또는 백업용 BIOS)을 제어할 수 있으며 또는 하나의 BIOS는 정상적으로 사용하고 다른 하나는 오버클럭 용도로 사용할 수 있도록 선택할 수도 있다. 또한 사용자는 두 BIOS 버전의 차이를 쉽게 비교할 수 있다. 이것은 새로운 BIOS로 업데이트해도 기존의 BIOS 설정을 보관하고자 하는 사용자에게 매우 실용적인 기능이다. DualBIOS™ 비활성 스위치 메인보드에 온보드된 DualBIOS™ 비활성 스위치를 사용하면 DualBIOS™의 복구 기능이 작동하지 않아 오버클럭이 실패하여 시스템이 복구되는 데 걸리는 시간을 절약할 수 있다.

OC-Touch는 오버클로커가 빠르고 간단하게 시스템의 성능을 극대화할 수 있게 해준다. 메인보드에 온보드된 OC-Touch 버튼은 오버클로커가 수동으로 CPU 배속 및 BCLK 세팅을 조정할 수 있게 해주며 BCLK 배속 역시 1MHz 또는 0.1MHz 단위로 조정할 수 있다. 이 버튼은 PC 운영시스템이 BIOS, DOS 또는 Windows®이든 상관없이 모두 언제든 작동할 수 있으므로 재부팅하지 않아도 된다. 그리고 세팅 결과가 곧바로 시스템에 반영되므로 오버클럭 튜닝이 더욱 직관적이고 간단할 뿐만 아니라 사용자가 빠르게 CPU의 익스트림 주파수를 찾을 수 있게 해준다. 또한 메인보드에 각 전압 측정 모듈이 설계되어 있어서 사용자가 효율적으로 핵심 오버클럭 컴포넌트의 전압 상태를 모니터링할 수 있다.또한 온보드된 LN2 모드 스위치는 사용자가 익스트림 오버클럭을 실행할 때 CPU의 주파수를 훨씬 빠르게 x16배수로 떨어뜨려 CPU-Z라는 오버클럭 프로그램을 실행하여 오버클럭이 실패하는 것을 방지할 수 있다!

GIGABYTE가 새롭게 개발한 “열처리 전용핀"은 GIGABYTE를 상징하는 오버클럭 오렌지색과 직관적인 디자인이 채택되었다. 매우 얇은 금속의 열처리 핀은 공기와 접촉하는 표면적이 훨씬 넓고 특수한 열전도관 설계를 합쳐 시스템에서 발생되는 폐열을 훨씬 빠르게 훨씬 조용하고 효율적으로 처리할 수 있게 되어 무척 비싼 수냉식 냉각 장치가 별도로 필요하지 않다.

GIGABYTE 7시리즈 메인보드는 333 가속설계를 온보드하여 업계에서 최신 저장 인터페이스 기술을 통합함으로써 성능을 훨씬 강화했다. GIGABYTE의 333온보드 가속 설계 시리즈 메인보드는 성능을 크게 향상시켰다. USB 3.0 및 SATA Revision 3.0(6Gbps)을 지원하고 USB 전원 공급은 기가바이트 3xUSB 파워 부스터를 적용하여 전력 소모량이 큰 USB장치를 꽂는 모든 USB 포트를 지원할 수 있다.

GIGABYTE On/Off Charge기술은 iPhone, iPad 및 iPod Touch 등 기기를 PC가 켜져 있든 대기 상태이든 심지어 꺼져 있는 상태에서도 충전할 수 있게 해준다. GIGABYTE의 독자적인 USB 3배 강화 전원공급 디자인을 사용하여 On/Off Charge기술은 GIGABYTE 메인보드의 USB 포트에 전원을 공급하여 모바일 장치가 PC의 충전 속도를 충전기만큼 빠르게 충전할 수 있게 한다. .

*기가바이트 메인보드는 ON/OFF Charge 포트를 제공하여 24시간 고속 충전할 수 있다. 하지만 " NON ON/OFF Charge 포트" 사용 방식에 대해서는 일부 핸드폰 및 모바일 기기의 규격 제한이 있기 때문에, 컴퓨터에서 S4/S5 모드에 들어오기 전에 먼저 연결 잭을 컴퓨터의 USB포트에 연결한 다음 고속 충전 기능을 사용한다.
모바일 기기 및 핸드폰마다 충전 방식이 다를 수 있다.

GIGABYTE 7 시리즈 메인보드는 mSATA 슬롯을 온보드하여, DIY사용자는 Intel^® Smart Response와 같은 SSD 기반의 첨단 기술을 경험할 수 있다. 메인보드에 저렴한 소용량 mSATA SSD를 직접 설치하면 PC 성능을 강화하고 PC의 반응속도를 향상시켜 PC를 켜고 작동시키는 시간을 단축시켜 준다.

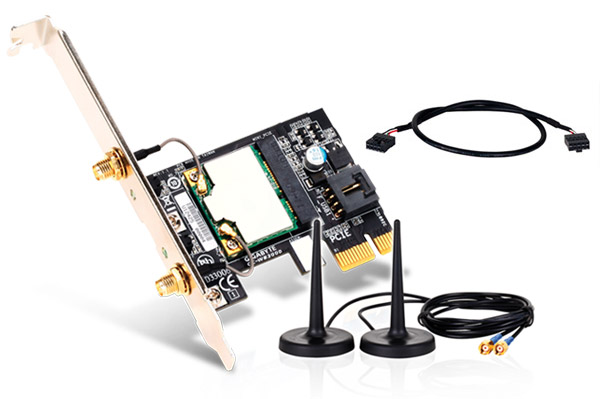

최신 블루투스4.0 및 EEE 802.11 a/b/g/n Wi-Fi 연결 규격을 지원하는 PCIe 확장카드를 탑재했다. 블루투스 4.0은 Apple® iPhone® 4s를 포함한 모바일 장치의 Smart Ready기술에 응용되었다. 즉 중요한 콘덴츠를 스마트폰 또는 태블릿PC에서 기존보다 훨씬 쉽고 빠르게 온라인 전송된다는 것을 의미한다....more

다운로드 : GC-WB300D 보안 인증 목록

GIGABYTE 7시리즈 메인보드는 Lucid Virtu GPU 가상화 기술을 지원하여, 전원 사용이 가장 낮은 상태에서 PC의 비주얼을 강화하고 반응속도를 빠르게 하며, 동영상 프로세싱 및 미디어 재생을 부드럽게 해준다.
Lucid Virtu GPU 역시 Hyperformance 및 Virtual Vsync 기능을 온보드하여 리던턴트 렌더링 테스크(redundant rendering task)를 없애고 그래픽 전송 라인의 잠재적 동기화를 예측하여 초당 프레임속도(FPS)을 예측하고 선명한 시각효과를 지원하여 화면이 끊기는 현상을 줄였다.
