Intel® Z77 Chipset
- Supports 3rd Gen. Intel® 22nm CPUs and 2nd Gen. Intel® Core™ CPUs (LGA1155 socket)
- GIGABYTE Digital Power Engine with GIGABYTE 3D Power
- GIGABYTE 3D BIOS (Dual UEFI)
- Onboard mSATA slot for mSATA SSDs
- PCI Express Gen 3.0 support
- 2-way SLI™ and 2-way CrossFireX™ multi-GPU support
- Lucid Virtu™ Universal® MVP GPU virtualization support
- HDMI, DVI, RGB and Display Port
- Dual LAN (Intel® Gigabit + Atheros Gigabit Ethernet controllers)
- Realtek ALC898 with High Quality 110dB SNR HD audio
- GIGABYTE Ultra Durable™ 4 Technology
- GIGABYTE 333™ Onboard Acceleration (USB 3.0, SATA 3.0 & 3x USB Power)
- GIGABYTE On/Off Charge™ for USB devices
-
GIGABYTE Z77 시리즈 메인보드GIGABYTE 7시리즈 메인보드는 GIGABYTE의 특허 기술과 최신 Intel Z77 칩셋을 결합하여 Intel의 신세대 프로세서를 지원하여 탁월한 성능을 구현했다. 신세대 디지털 엔진, 3D BIOS 및 울트라 듀어러블4등 신기술을 온보드된 GIGABYTE 7시리즈 메인보드는 전원을 정확하게 공급해 주고 직관적인 BIOS그래픽 인터페이스를 통해 사용자의 편의성을 강화했다. 주요 성능이 강화되고 각종 부가 기능이 지원되는 GIGABYTE 7시리즈 메인보드는 PC의 사용 편리성을 크게 강화했다.
-
GIGABYTE All 디지털 전원 엔진
GIGABYTE Z77시리즈 메인보드는 독자적인 특허 기술인 All-디지털 엔진을 온보드하여 3세대 Intel® Core™ 프로세서에 훨씬 정확한 전원을 공급한다. All-디지털 콘트롤러를 탑재함으로써 GIGABYTE의 All 디지털 엔진 CPU, 퓨전 그래픽, VTT 및 시스템 메모리 등 전력 소모가 많고 전력 공급의 변화에 매우 민감한 메인보드의 컴포넌트에 전력을 훨씬 정확하고 충분하고 안정적으로 공급할 수 있다. 이와 같은 All 디지털 전원공급 시스템은 오버클로커가 GIGABYTE의 7시리즈 메인보드를 오버클로킹할 때 독특한 콘트롤 방식으로 최적의 오버클럭 성능을 발휘할 수 있게 해준다.
GIGABYTE All 디지털 전원엔진은 CPU, 퓨전 그래픽, VTT 및 시스템 메모리 전력 공급 콘트롤러
GIGABYTE Z77 시리즈 메인보드는 GIGABYTE의 독자적인 특허기술 3D Power를 탑재하고 있다. GIAGBYTE 3D Power 기술은 새로운 디지털 PWM 콘트롤러, 메모리, VTT 및 VSA 실시간으로 조정 및 콘트롤하는 기능을 지원한다. GIGABYTE 3D Power 어플리케이션은 그래픽 사용자 인터페이스를 통해, 사용자에게 실시간으로 Load line calibration(전압강하 방지)을 조정하고 과전류 및 과열 보호 기능을 제공해 준다. 이로써 사용자는 GIGABYTE의 독창적인 3D Power기술을 통해 실시간으로 전원모듈을 조정하고 시스템의 전원 성능을 최적화할 수 있게 된다. -
GIGABYTE 3D Power (특허 신청 중) 유틸리티
GIGABYTE 3D Power 어플리케이션은 3D 디자인 인터페이스를 통해 사용자가 전압, 페이즈 및 펄스 주파수 등 PC의 전원을 간단하고 모니터링하고 조정할 수 있게 도와주는 상호 호환되는 프로그램이다. 이들 변수의 실시간 튜닝은 사용자에게 한층 업그레이된 콘트롤 기능을 제공하여 메인보드 성능의 튜닝 및 오버클럭 성능을 강화할 수 있게 했다.
* 관련 튜닝 설정은 제품 모델에 따라 다를 수 있다.3D Power: 전압 제어
3D Power에서 조정할 수 있는 전압 파라미터에는 CPU의 load line calibration(전압강하 방지 기능)이 포함되어 있으며, load line calibration을 조정하여 전압 강하를 막을 수 있다. 또한 전압 레벨을 최적으로 유지하여 전압을 훨씬 안정적으로 제어할 수 있다. OVP(과전압 보호) 역시 사용자가 스스로 CPU, 메모리 콘트롤러, VTT 및 시스템 메모리의 사전 설정 범위를 조정하여 바꿀 수 있다.3D Power: 페이즈 제어
사용자는 CPU, 퓨전형 메모리 콘트롤러, 시스템 메모리 파워 레벨의 OCP(과전류 보호) 기능을 조정할 수 있다. 이 기능을 통해 페이즈를 콘트롤하여 필요할 경우 훨씬 많은 전력을 시스템에 제공할 수 있다.3D Power: 주파수 제어
GIGABYTE가 채택한 디지털 PWM은 IR(International Rectifier) PWM 콘트롤러를 통해 주파수를 조정할 수 있게 해준다. 그리고 3D Power의 주파수는 사용자가 CPU VRM의 전력 공급 속도를 훨씬 빠르게 하기 위해 PWM 콘트롤러를 변동시킬 수 있다. 또한 PWM의 스펙트럼 또는 최고 및 최저 주파수를 조정할 수도 있다. -
GIGABYTE 3D BIOS (특허 신청 중)
GIGABYTE의 독자적인 3D BIOS™ 어플리케이션은 GIGABYTE의 UEFI Dual BIOS 기술을 기반으로, 두 가지 모드가 상호 호환되는 특허 기술로 기존에서는 볼 수 없는 BIOS 환경을 제공한다. GIGABYTE는 기존의 BIOS를 새롭게 디자인하여 독특하고 효율적인 그래픽 인터페이스를 제공함으로써 사용자가 훨씬 다양하게 선택할 수 있게 했다.
UEFI DualBIOS 기술
매우 획기적인 3D BIOS™ 기술은 2개의 물리적인 BIOS칩을 온보드하고 있다. 특히 GIGABYTE의 독자적인 특허 기술인 UEFI BIOS 기술이 특징적이다. 32비트 컬러이미지 인터페이스를 갖고 있으며 사용하기 쉬운 마우스 기능을 갖고 있는 UEFI DualBIOS는 BIOS에 대해 낯선 초보자 및 고급 사용자의 기대 수준을 충족해준다. GIGABYTE의 UEFI BIOS 역시 64비트 운영 시스템에 사용되는 네이티브 대용량 하드 드라이브를 지원한다.
3D 모드
GIGABYTE의 독자적인 특허 기술인 3D 모드는 매우 간단한 BIOS 환경으로, 상호 호환되고 직관적으로 쉽게 이해할 수 있는 그래픽 인터페이스를 제공하여 손쉽게 UEFI BIOS 설정을 조정하여 성능을 최적화할 수 있게 했다. 3D 모드는 초보자 또는 일반 사용자가 메인보드의 그래픽으로 직접 클릭하여 설정하고자 하는 BIOS 옵션을 명확하고 빠르게 선택할 수 있게 했다.
Advanced 모드
Advanced 모드는 전면적인 UEFI BIOS 환경을 제공하고 있다. 특히 PC하드웨어를 최대한 콘트롤하고자 하는 오버클로커와 파워 유저를 위해 디자인한 것이다. GIGABYTE의 M.I.T. 튜닝 기술은 설정 변경이 가능한 변수가 포함된 것이 특징적이며 GIGABYTE의 새로운 디지털 3D Power 영상을 튜닝할 수 있게 했다. 간단히 말해 Advanced 모드는 모든 GIGABYTE의 BIOS 전문 기술을 통합하여 사용자가 바라는 모든 기능을 유연하고 최적화된 UEFI 그래픽 인터페이스에 새롭게 통합했다.
-
3세대 Intel® Core 프로세서3세대 Intel® Core 프로세서는 22nm제조 공정을 통해 제조되어 뛰어난 비주얼의 고성능 프로세서 플랫폼을 제공한다. LGA1155 소켓을 사용하는 3세대 Intel® Core 프로세서는 4개의 고성능 64비트 프로세서 코어와 8MB의 L3스마트 캐시 메모리가 온보드되어 있다. 3세대 Intel® Core 프로세서를 지원하여 필요할 때 자동 오버클럭할 수 있으며 펄스 속도 및 전체적인 성능에 대한 니즈를 충족시켰다.
-
Intel® Rapid Start 기술Intel® Rapid Start 기술은 PC를 대기 상태에서 빠르게 실행시켜 준다. 즉 PC를 휴면 모드에서 깨우는데 전력을 사용하지 않고 Windows® 7 시스템이 재시작되는데 몇 초 걸리지 않는다. Intel® 래피드 스타트(Rapid Start) 기술은 PC를 사용하지 않는 상태에서 일정한 시간이 지나면 자동으로 대기 상태로 전환시켜 어떤 데이터도 상실되거나 훼손되지 않는다.
-
Intel® Smart Connect 기술Intel® Smart Connect 기술은 시스템이 대기 상태에 있어도 메일, 자주 사용하는 어플리케이션, 소셜 네트워크가 자동 업그레이드 되도록 한다. PC 앞에 굳이 앉아 있지 않아도 최신 세계 뉴스와 친구의 소식을 접할 수 있다. 'ON' 버튼만 클릭하면 자동 업그레이드되어 최신 트렌드에서 뒤떨어지지 않는다.
-

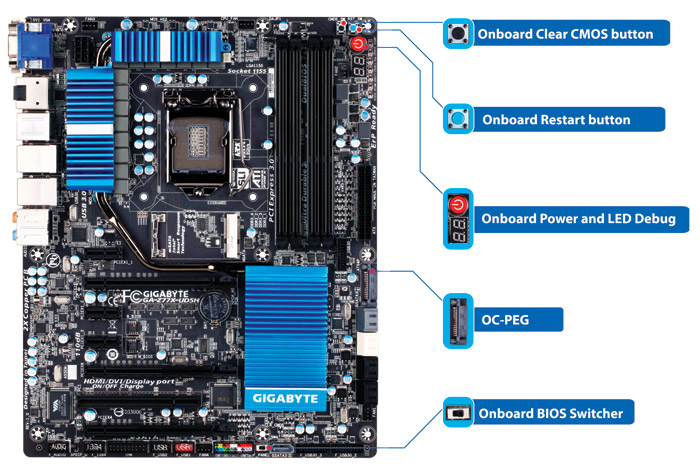

Onboard OC FeaturesGIGABYTE Z77 motherboards add special onboard features that assist DIY builders and overclockers in getting the absolute maximum control from their new 3rd generation Intel® Core™ processors.
Onboard Power and Reset buttons are accompanied by a LED Debug Display that puts users in the driving seat when experimenting with different hardware configurations.
Overclockers will appreciate having Onboard Voltage Read Points, which have been added to allow for accurate real-time voltage reading when pushing your processor and memory to absolute extremes. OC-PEG provides two onboard SATA power connectors for more stable PCIe power when using 3-way and 4-way graphics configurations.
An exclusive Onboard BIOS Switcher is also included which allows users to easily switch between the motherboard's Dual UEFI BIOS ROMs. This makes it easier to switch between overclocking and regular BIOS settings and also to try a new BIOS revision without losing your original settings. An Onboard Clear CMOS buttons makes it easier than ever to reset your BIOS to its factory defaults.
-
GIGABYTE 울트라 듀어러블4 – 울트라 듀어러블 메인보드에 대한 고집
GIGABYTE 울트라 듀어러블4 메인보드는 수많은 특허 기술을 통합하여 DIY PC의 시스템을 최적의 상태로 유지해준다. 울트라 듀어러블4 메인보드에 온보드된 성능은 일상생활의 각종 환경이 PC에 끼칠 수 있는 치명적인 위협을 멀리 벗어나게 해준다.
이 메인보드는 울트라 듀러블4의 규격에 부합하는 것입니다. 시판 중인 제품의 회로도 이미지에 Ultra Durable 3이라고 표기된 것은 잘못된 것임을 알려드립니다.
-
블루투스 4.0/WiFi카드 지원
최신 블루투스4.0 및 EEE 802.11 a/b/g/n Wi-Fi 연결 규격을 지원하는 PCIe 확장카드를 탑재했다. 블루투스 4.0은 Apple® iPhone® 4s를 포함한 모바일 장치의 Smart Ready기술에 응용되었다. 즉 중요한 콘덴츠를 스마트폰 또는 태블릿PC에서 기존보다 훨씬 쉽고 빠르게 온라인 전송된다는 것을 의미한다.
-
Licid Universal MVP 지원
GIGABYTE 7시리즈 메인보드는 Lucid Virtu GPU 가상화 기술을 지원하여, 전원 사용이 가장 낮은 상태에서 PC의 비주얼을 강화하고 반응속도를 빠르게 하며, 동영상 프로세싱 및 미디어 재생을 부드럽게 해준다.
Lucid Virtu GPU 역시 Hyperformance 및 Virtual Vsync 기능을 온보드하여 리던턴트 렌더링 테스크(redundant rendering task)를 없애고 그래픽 전송 라인의 잠재적 동기화를 예측하여 초당 프레임속도(FPS)을 예측하고 선명한 시각효과를 지원하여 화면이 끊기는 현상을 줄였다.
-
GIGABYTE EZ Smart Response
기존의 방식으로 Intel® Smart Response 프로그램을 설치하려면 많은 단계를 거쳐야 하므로 상당한 시간이 소요되고 초보자들은 어려워할 수도 있다. 하지만 GIGABYTE의 EZ Smart Response는 설치 과정을 자동화한다. 간단하게 클릭하면 복잡한 설치 과정을 처리할 필요 없이 빠르고 힘들이지 않고 시스템 성능이 향상된 것을 볼 수 있다. -
GIGABYTE EZ Setup
GIGABYTE 7시리즈 메인보드는 독자적인 특허기술인 EZ Setup 프로그램을 채용하여 PC 운영이 빨라질 수 있게 해주는 최신 인텔® 관련 기술을 쉽게 구현할 수 있다. GIGABYTE EZ Setup 유틸리티를 사용하면, 핵심적인 Intel® 기술의 절차를 어렵지 않게 처리하는 즉 Smart Response, Rapid Start, Smart Connect 등 3개의 어플리케이션을 간단하게 설치 및 실행시킬 수 있다.
-
메인보드에 온보드 된 mSATA SSD
GIGABYTE 7 시리즈 메인보드는 mSATA 슬롯을 온보드하여, DIY사용자는 Intel® Smart Response와 같은 SSD 기반의 첨단 기술을 경험할 수 있다. 메인보드에 저렴한 소용량 mSATA SSD를 직접 설치하면 PC 성능을 강화하고 PC의 반응속도를 향상시켜 PC를 켜고 작동시키는 시간을 단축시켜 준다.
-
GIGABYTE 333 Onboard Acceleration
GIGABYTE 7시리즈 메인보드는 333 가속설계를 온보드하여 업계에서 최신 저장 인터페이스 기술을 통합함으로써 성능을 훨씬 강화했다. GIGABYTE의 333온보드 가속 설계 시리즈 메인보드는 성능을 크게 향상시켰다. USB 3.0 및 SATA Revision 3.0(6Gbps)을 지원하고 USB 전원 공급은 기가바이트 3xUSB 파워 부스터를 적용하여 전력 소모량이 큰 USB장치를 꽂는 모든 USB 포트를 지원할 수 있다. -
GIGABYTE On/Off 충전 기능GIGABYTE On/Off Charge기술은 iPhone, iPad 및 iPod Touch 등 기기를 PC가 켜져 있든 대기 상태이든 심지어 꺼져 있는 상태에서도 충전할 수 있게 해준다. GIGABYTE의 독자적인 USB 3배 강화 전원공급 디자인을 사용하여 On/Off Charge기술은 GIGABYTE 메인보드의 USB 포트에 전원을 공급하여 모바일 장치가 PC의 충전 속도를 충전기만큼 빠르게 충전할 수 있게 한다. .
*기가바이트 메인보드는 ON/OFF Charge 포트를 제공하여 24시간 고속 충전할 수 있다. 하지만 " NON ON/OFF Charge 포트" 사용 방식에 대해서는 일부 핸드폰 및 모바일 기기의 규격 제한이 있기 때문에, 컴퓨터에서 S4/S5 모드에 들어오기 전에 먼저 연결 잭을 컴퓨터의 USB포트에 연결한 다음 고속 충전 기능을 사용한다.
모바일 기기 및 핸드폰마다 충전 방식이 다를 수 있다. -
온보드 비주얼 강화3세대 Intel®코어 프로세서는 새로운 그래픽 및 멀티미디어 프로세서를 온보드하여 최고의 멀티미디어의 성능을 구현해준다. 모니터 디스플레이 기술을 네이티브로 지원하고 DirectX 11의 그래픽 처리 기능, 신세대 Intel® Quick Sync 2.0 및 Intel® HD4000/2500 그래픽 프로세서를 지원하여 고품질 3D게임과 고화질 동영상을 감상할 수 있다.
-
Intel® Quick Sync 2.0신세대 Intel® Quick Sync 2.0
미디어 인코딩 기술이 빨라져 집에 있든 온라인에 있든 영상물을 빠르게 제작, 편집하고 실시간으로 감상할 수 있다. 별도의 하드웨어를 추가 구입하지 않아도 된다. 3세대 Intel® 코어 프로세서의 Intel® Quick Sync 2.0 기술이 온보드된 신세대 하드웨어 가속기술로 여러 시간을 들여야 완성할 수 있었던 일을 몇 분 안에 손쉽게 마칠 수 있게 되었다. -
DirectX 11 동영상 기술 지원DirectX 11 동영상 기술 지원
프로그램 DirectX 11는 Eye-popping3D 비주얼을 제공하고 최신 멀티코어 프로세서를 사용하여 복잡한 세이딩(shading) 및 테셀레이션 (Tessellation)을 제공하여 최신 PC게임 비주얼에 대한 니즈를 충족해 준다. -
12페이즈 전원부 설계기가바이트의 12페이즈 VRM 설계는 최고급 컴포넌트로 CPU에 전력을 원활하게 공급한다. 고속 질주하는 자동차의 엔진과 같이 12페이즈 VRM 설계로 최고의 전력 공급 효율을 제공하여 익스트림에 도전하는 매니아들이 최저 온도에서 최고의 오버클럭 성능을 달성하고 12페이즈 전원부 설계가 CPU 로딩의 부하가 변화할 때 빠르고 빈틈없이 전력을 공급한다. 또한 12페이즈 전원부는 열을 균등하게 분산시켜 열처리 성능과 시스템 플랫폼의 안정성이 강화되었다.
-
LAN Optimizer-인공지능형 인터넷 대역폭 최적화 유틸리티GIGABYTE LAN Optimizer는 '게임 모드', '스트리밍 모드', '브라우징 모드', '자동 모드' 등 4가지 인공지능형 네트워크 분석 모드를 제공하여 개별 어플리케이션에 네트워크 우선권을 설정해 주거나 폐쇄시킴으로써 온라인 게임, 고화질 동영상, 통신 등 인터넷 속도를 크게 개선시켜 준다.
-
HDMI-차세대 멀티미디어 디지털 동영상 전송 인터페이스HDMI (High-Definition Multimedia Interface)는 과거영상과 음향이 분리되어 전송되는 시대를 마친 새로운 차세대 멀티미디어 디지털 동영상 전송 인터페이스이다. HDMI인터페이스는 5Gb/s의 영상 데이터 전송 대역폭을 제공하며 8채널의 고품질 오디오를 전송할 수 있다. 비압축 디지털 데이터를 풀전송하여 디지털 및 아날로그 신호전환 시에 발생되는 신호 간섭 또는 약화 현상이 효율적으로 감소된다. 또한 HDCP와 호환되어 Blu-ray/HD DVD 및 기타 저작권의 보호를 받은 콘덴츠를 재생할 수 있다.
