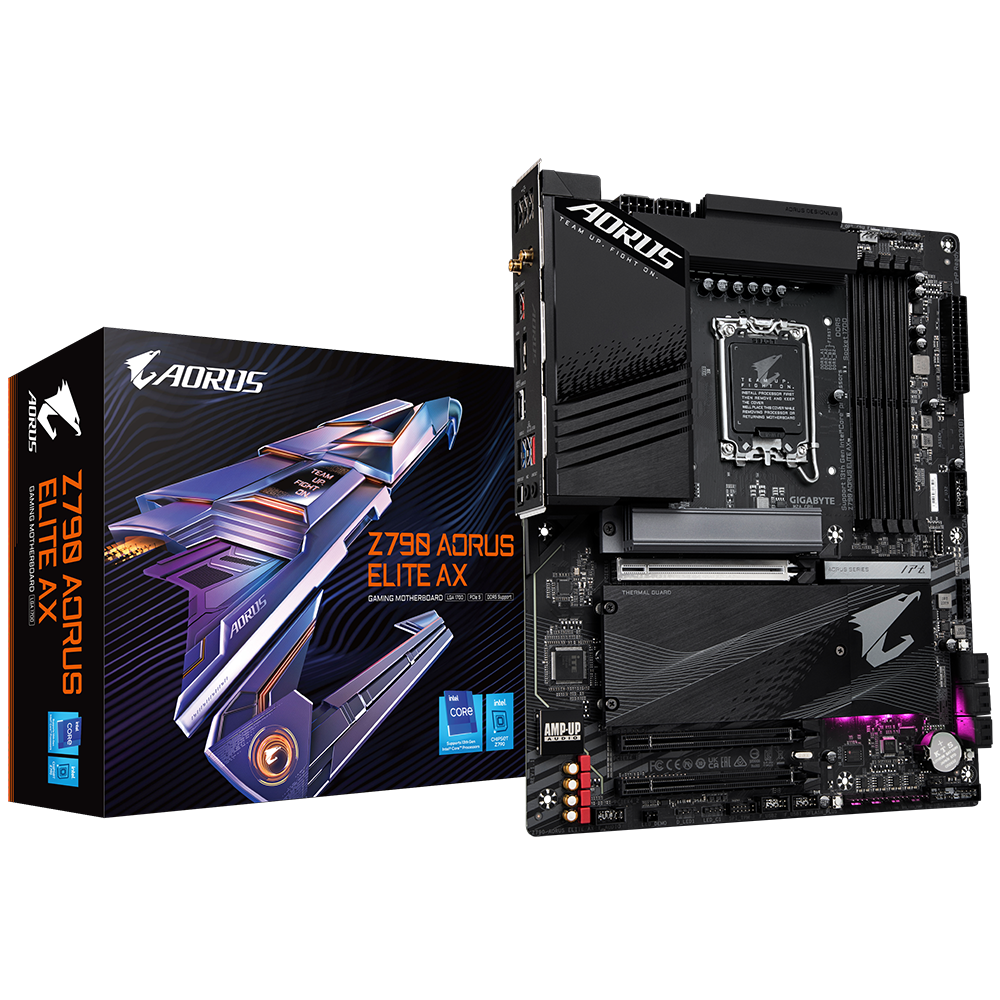

Z790 AORUS ELITE AX (rev. 1.x)

rev. 1.0

主な特徴

Intel^® Z790 Chipset

比較リストに追加

1/5

第 14 / 13 / 12 世代 Intel Core プロセッサー対応
高性能 : Twin 16*+2+1 デジタル電源フェーズ設計
Dual Channel DDR5 : 4 スロット搭載 (XMP 対応)
高速ストレージ : 4*PCIe 4.0 x4 M.2 コネクタ
大型ヒートシンク & M.2 Thermal Guard III 搭載 : VRM & M.2 SSD 放熱性抜群
EZ-Latch：クイックリリース付 PCIe x16 コネクタ & ネジ不要 M.2 コネクタ
高速ネットワーク : 2.5 GbE 有線 LAN & Wi-Fi 6E 802.11ax 無線 LAN
充実した接続性 : DP, HDMI, フロント USB-C 10Gb/s, リア USB-C 20Gb/s 対応
Smart Fan 6 搭載
Q-Flash Plus 搭載
日本国内正規代理店2年保証付

OVERVIEW

PERFORMANCE

THERMAL

CONNECTIVITY

PERSONALIZATION

ULTRA DURABLE

Performance

Connectivity

Twin 16+1+2 Digital VRM Design

90A Smart Power Stage*
6-Layer 2X Copper PCB
PCIe 5.0 Ready Mid-Loss PCB

* Power Stage maximum current capacity is based on VCORE Phase.

Advanced Thermal Design

Fully Covered MOSFET Heatsinks
6mm Heatpipe
7.5 W/mK Thermal Conductivity Pad
Integrated IO Shield

4*PCIe 4.0 x4 M.2 Connectors

1*PCIe 4.0 M.2 with Thermal Guard III
3*PCIe 4.0 M.2 with Enlarged Thermal Guard

M.2 EZ-Latch Plus

Support 13th and 12th Gen. Intel Core Processors

Solid Pin Power Connectors

24 pin ATX Power Connector
8+8 pin CPU Power Connector

Dual Channel DDR5, 4 DIMMs

Full PCI Express 5.0 Design

1*SMD PCIe 5.0 x16 Slot with Ultra Durable Armor
PCIe EZ-Latch

6*SATA 6Gb/s

Multi-Key

Multiple function set by BIOS
Reset/RGB Switch/Direct to BIOS/Safe Mode

Smart Fan 6

5*PWM/DC Fan Headers

Wi-Fi 6E 802.11ax 2T2R & BT 5 with AORUS Antenna

2*Rear USB 3.2 Gen 2 Type-A

DisplayPort

HDMI

Rear USB 3.2 Gen 2x2 Type-C

3*Rear USB 3.2 Gen 1

2.5GbE LAN

Hi-Fi Audio

High-End Audio Capacitor
Audiophile Grade WIMA Capacitors

Front USB 3.2 Gen 2 Type-C for Connecting Devices

Thunderbolt Add-in Card Connector

Q-FLASH Plus Onboard Button

RGB FUSION 2.0

2*Addressable LED Header
2*RGB LED Header

PERFORMANCE

Twin Digital VRM Design

PCIe 5.0 Design

UNLOCK DDR5

RAID Storage

PerfDrive

GIGABYTE AORUS マザーボードは、Intel 新世代 CPU のターボブーストとオーバークロック性能を最大限に引き出すために、最高の VRM 設計と最高品質の部品を採用しています。

マルチコア CPU の性能をフルに発揮

CPU 内蔵 GPU 用

CPU 接続 PCIe レーン & メモリコントローラに安定した電力を供給

* 8+8 phases parallel power design

** イメージ画像です。

GIGABYTE PerfDrive

PerfDrive は GIGABYTE 独自の BIOS 設定であり、第13世代の Intel Core プロセッサーの使用時に、ユーザーが必要に応じてパフォーマンス、消費電力、温度のバランスを容易に調整できるようにするものです。

Optimization

Instant 6GHz

Spec Enhance

E-Core Disable

Optimization 設定では、Intel 第13世代 Core CPU を最大ターボブーストで動作させることができます。

Instant 6GHz 設定では、Intel Core i9-13900K、i9-13900KF、i7-13700K、および i7-13700KF CPU を最大 6GHz 動作させることができます。

Spec Enhance 設定では、Intel 第13世代 Core CPU をより低い設定温度で動作させることができます。

E-Core Disable 設定では、CPU 処理を P-Core のみに割り当て、ゲーム性能を高めるとともに、プロセッサの消費電力を全体的に低減さることができます。

* マザーボードや CPU の仕様により、機能・性能は異なります。イメージ画像です。

THERMAL

Thermal Design

Fully Covered MOSFET Heatsink

Thermal Guard III

Smart Fan 6

1. M.2 Thermal Guard III

M.2 Thermal Guard III は、6倍に最適化された放熱面と両面 M.2 ヒートシンクにより、高速/大容量 PCIe 5.0 M.2 SSD のスロットリングとボトルネックを防止する構造になっています。

2. 大型ヒートシンク

M.2 ヒートシンクの拡大により、高速・大容量の PCIe 4.0/3.0 SSD のオーバーヒートによるスロットルを防止します。

3. フルカバー放熱設計

高カバレッジ MOSFET と一体成形ヒートシンクにより、エアフローと熱交換を改善し、熱効率を向上させます。

4. 6mm ヒートパイプ

5. 7.5 W/mK 熱伝導パッド

6. 6 層 2X 銅薄層基板

2X 銅薄層基板は、高い熱伝導率と低インピーダンスにより、部品の温度を効果的に下げることができます。

* イメージ画像です。

CONNECTIVITY

802.11ax Wi-Fi 6E

2.5GbE LAN

Rear USB-C 20Gb/s

Front USB-C 10Gb/s

Hi-Fi Audio

2.5 GbE 有線 LAN

高速接続可能

2.5G LAN の採用により、最大 2.5 GbE のネットワーク接続が可能となり、一般的な 1 GbE ネットワークと比較して2倍以上の転送速度を実現します。

Multi-Gig (10/100/1000/2500 Mbps) RJ-45 イーサネット対応

USB 3.2 Gen 2x2 Type-C

USB 3.2 Gen 2 の2倍の性能を持つ USB 3.2 Gen 2x2 設計を採用し、USB 3.2 準拠の周辺機器を接続しながら、最大 20Gbps の超高速データ転送を実現します。 USB Type-C コネクターにより、ユーザーはリバーシブル接続の柔軟性を享受し、大量のデータへのアクセスと保存を迅速に行うことができます。

フロント用 USB 3.2 Gen 2 Type-C

USB 3.2 Gen 2 設計を採用し、USB 3.2 準拠の周辺機器を接続しながら、最大 10Gbps の超高速データ転送を実現します。 USB Type-C コネクターにより、ユーザーはリバーシブル接続の柔軟性を享受し、大量のデータへのアクセスと保存を迅速に行うことができます。

WIMA & Premium Grade Audio 音響コンデンサ

スタジオ級の音響を実現するため、システム全体の電源には WIMA と Premium Grade Audio コンデンサを採用しました。

PERSONALIZATION

UEFI BIOS

GIGABYTE Control Center

Multi-Key

新 UI

CPU 周波数、メモリ、ストレージ、ファンなど、ハードウェアの重要な情報を1ページにまとめて表示する「EASY MODE」を新たに搭載しました。

お気に入り

よく使う項目をお気に入りメニューに登録し、素早くアクセスできるようにします。

ストレージ情報

SATA、PCIE、M.2 インターフェースなど、あらゆるストレージ情報を表示します。

変更履歴

BIOS を保存して終了する前に、すべての変更点をリストアップします。全体の設定変更をすばやく確認できます。

直感的な負荷曲線

ロードライン校正の各設定を、直感的な曲線グラフで明確に表示します。

ULTRA DURABLE

DIY Friendly

Q-Flash Plus

EZ-Latch

GIGABYTE EZ-Latch を使用すれば、素早く簡単に PC DIY することができます。

PCIe EZ-Latch

ラッチ機構を利用して、PCIe スロットからグラフィックスカードを簡単に取り外すことができます。

M.2 EZ-Latch Plus

M.2 モジュールの取り付け、取り外しが簡単にできます。 Learn more >>

イメージ画像です。

Q-Flash Plus

CPU、メモリ、グラフィックカードをインストールすることなく、簡単に BIOS をアップデートできます。

GIGABYTE Q-Flash Plusを使えば、CPU やメモリ、グラフィックカードのインストールや BIOS メニューに入ることなく、BIOS を更新することができます。 USB フラッシュドライブに新しい BIOS ファイルをダウンロード、解凍して (gigabyte.bin に改名し) 保存し、専用の Q-Flash Plus ボタンを押すだけで、すぐに更新することができます。

ステップ 1.

24 ピンと 8 ピン電源ケーブルをマザーボードに接続。

ステップ 2.

マザーボード BIOS ファイルをダウンロードし、「gigabyte.bin」に改名して USB フラッシュドライブに保存し、Q-Flash USB ポートに接続。

ステップ 3.

Q-Flash Plus ボタンを押すと、マザーボードが自動的に BIOS 更新を開始。
