GIGABYTE 8시리즈 오버클럭 메인보드

GIGABYTE 울트라 듀러블™, PC를 위한 최고의 선택

OC Ignition (특허 신청 중)

오버클로커라면 시스템을 다시 시작하고 싶어도 하드디스크와 시스템 팬...등 여러 장치의 전원을 끄고 싶지 않을 때가 있다. 이때 GIGABYTE의 OC Ignition 기능이 이 문제를 해결해 줄 수 있다.


OC Ignition 버튼을 누르면 시스템이 메인보드 위에 연결된 드라이브와 시스템 팬에 전력 공급을 유지시켜 컴퓨터의 전원이 꺼진 상황에서도 시스템을 작동시킬 수 있다. 이 기능은 프로세서에 cold bug(CPU의 온도가 떨어져 시스템에 전원이 들어오지 않은 상황)가 나타났을 때 특히 유용하다. OC Ignition 기능은 시스템이 작동하지 않아도 팬이 계속 회전하여 수분이 축적되는 것을 막아 시스템을 다시 시작할 수 있는 온도로 회복시켜 줄 수 있기 때문이다. i-ram 장치를 사용하는 오버클로커는 SATA 및 PCI 슬롯의 전원을 유지시켜 운영시스템과 중요한 데이터의 손실되는 위험을 줄일 수 있기를 원한다. 또한 OC Ignition는 SATA의 전원에 전력을 계속 공급하여 하드디스크 및 SSD의 복구 때문에 생기는 손상을 줄인다.
OC Ignition 기능은 또한 사용자에게 수냉식 쿨링 시스템이 정상 작동하는지 미리 테스트할 수 있게 해주어 컴퓨터가 켜지지 않은 상태에서 케이스 교체 관련 정보를 보여준다. OC Ignition : 기능 보기 • 시스템에 전원이 들어오지 않거나 CPU에 전기가 통하지 않은 상황에서 팬과 다른 장치에 전력을 공급 • 팬이 작동하면서 LN2 오버클럭 시에 수분이 축적되는 것을 막아준다. • 시스팀의 장치가 중단되지 않도록 전력을 계속 공급한다. •오버클로커가 수냉식 쿨링장치를 실제 작동시키기 전에 정상적으로 작동되는지 확인할 수 있다. • 컴퓨터에 전원이 들어오지 않은 상황에서 케이스 교체 관련 정보를 보여준다.

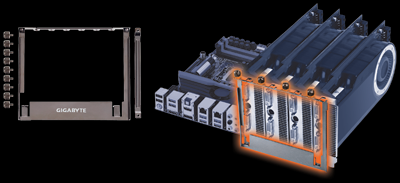

OC Brace

OC Brace는 간편하게 익스트림 오버클로커와 시스템 테스터가 케이스를 개방한 상태 또는 테스트 베드에서 4장의 그래픽 카드를 안전하게 설치할 수 있게 해 주어 PCIe 슬롯이 손상되지 않게 한다. 또한 그래픽카드와 PCIe 슬롯의 접촉이 불량해서 운영시스템이 그래픽 카드를 인식하지 못하는 일을 막아준다.

OC Brace는 간단하고 우수한 방식으로 멀티 대형 그래픽 카드를 강력하게 지원하여 사용자의 그래픽 카드를 액화질소(LN2)로 방열시켜 준다. 또한 HOLD키를 사용하면 사용자가 익스트림한 멀티 그래픽 카드의 출력 플랫폼을 훨씬 쉽게 구축할 수 있다.

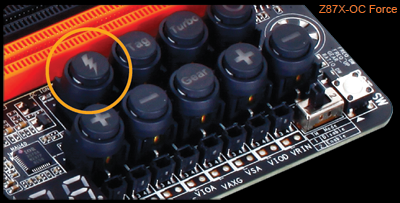

OC-Touch

GIGABYTE OC Touch는 GIGABYTE 오버클럭 메인보드의 독자적인 기능으로서 사용하기 쉬운 버튼과 스위치를 통합한 것이다:

OC Tag
사용자가 버튼을 눌러 사용자에 맞게 사용자 정의된 오버클럭 설정을 쉽게 시작한다. 일일이 수동으로 튜닝할 필요가 없다.

OC Turbo
원 터치 오버클로킹 버튼으로 CPU 및 메모리를 자동 테스트하고 로딩하는 최적의 오버클로킹 프로파일(OC profile)이다.

OC Touch Buttons
사용자가 CPU의 배수를 상향 조정 및 하향 조정할 수 있으며 BCLK 및 Ratio 설정을 바꿀 수 있다. 또한 사용자가 실시간으로 주파수 설정을 바꾸어 CPU 오버클럭의 극한을 빠르게 찾아낼 수 있다.

OC PCIe Switch
이미 사용하고 있는 메인보드의 PCIe 레인을 수동으로 켜거나 끌 수 있다.

Clear CMOS
사용자가 미리 설정한 오버클럭 프로파일에 영향을 주지 않고 CMOS 설정을 삭제할 수 있다.

OC Trigger Switch
낮은 주파수와 매우 익스트림한 주파수 사이를 매우 빠르게 교체할 수 있다. 먼저 낮은 주파수로 컴퓨터를 시작한 다음 운영시스템을 최적화한 후에 트리거 스위치로 순간적으로 오버클럭 이후의 타겟 주파수로 맞춘다.

BIOS Switch 어떤 BIOS로 컴퓨터의 시작 여부를 자유롭게 선택할 수 있고 성능 조정과 오류 해결 등 각 상황에서 두 BIOS를 비교할 수 있다.

DualBIOS™ Switch GIGABYTE DualBIOS™ 기능을 활성화 또는 비활성화한다.

Settings Lock 시스템이 사용자가 지난 번에 성공적으로 오버클로킹한 설정을 자동으로 기억하므로 Clear CMOS버튼을 눌러도 기록된 설정이 지워지지 않는다.
Direct to BIOS (DTB) 컴퓨터를 다시 시작하기 전에 GIGABYTE DTB 버튼을 누르면 'Del' 키를 미친듯이 누르지 않아도 직접 BIOS 설정 화면으로 들어가 관련 세팅을 조정할 수 있게 해 준다.

Reset Button
컴퓨터를 다시 시작하게 해 준다.

Memory Safe
훨씬 안정적인 DDR3 주파수와 TIMING 등 메모리 장치를 제공하여 메모리의 호환성 문제를 쉽게 해결해 준다.

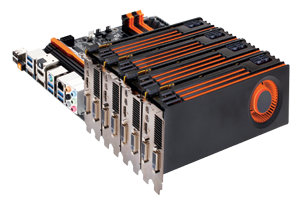

최고의 멀티 그래픽 지원

GIGABYTE Z87X-OC
최고의 멀티 그래픽 지원
4-way AMD CrossFire™ 및 NVIDIA 2-WaySLI 최대 지원 특히 3개의 PCIe 슬롯은 CPU에서 직접 대역폭을 제공하고 마지막 PCIe 슬롯은 Intel®Z87 PCH에서 제공하는 PCIe 채널로서 이와 같은 익스트림한 설계를 통해 오버클로커에게 가장 우수한 멀티 그래픽카드의 오버클럭을 경험할 수 있게 한다.

4-Way 그래픽

CPU에서 직접 오는
PCIe Gen. 3 레인

PCH에서 직접 오는 PCIe Gen. 2.0 레인

최적화한 멀티 그래픽카드 배치:
1 GPU: x16
2 GPU: x8, x8
3 GPU: x8, x4, x4
4 GPU: x8, x4, x4, x4

GIGABYTE Z87X-OC Force
프리미엄 4-way 그래픽 지원:
PLX칩을 장착하여 2배의 PCIe 대역폭을 제공하기 때문에 오버클로커와 게이머들은 4-Way SLI 및 CrossFireX™ 등 익스트림한 멀티 그래픽카드를 경험할 수 있게 되었다.

직접 CPU에 연결된 네이티브 PCIe Gen. 3 x16 디자인
독자적으로 설계된 싱글 블랙 PCIe x16 슬롯은 CPU에 직통하므로 PLX칩을 경유할 필요 없이 회로의 손상을 줄여 싱글 그래픽카드를 벤치마킹할 때 가장 빠르게 최고의 성능을 발휘할 수 있게 해준다.

PLX 브릿지에서 연결된 많은 PCIe 3.0 레인

*CPU에 직통한 PCIe Gen. 3 x16 레인, 싱글 그래픽카드의 벤치마킹 성능 최고

최적화한 멀티 그래픽카드 배치:
1 GPU: x16*
2 GPU: x16, x16
3 GPU: 16, x8, x8
4 GPU: x8, x8, x8, x8

OC PCIe Switch

오버클로커는 메인보드에 있는 임의의 PCIe슬롯 회로를 수동으로 켜고 끌 수 있으며 또한 시스템을 통해 그래픽카드를 어렵지 않게 끌 수 있지만 실제로 그래픽카드를 제거하지 않아도 된다. 이 기능은 그래픽카드의 수냉식 및 액화질소(LN2) 오버클럭에 대해 매우 간편하다.

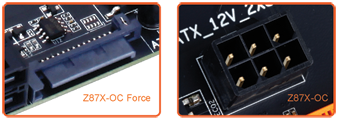

OC-PEG

OC PEG는 PCIe 슬롯에 독립적인 보조 전원을 공급하여 그래픽카드에 충분하고 안정적인 전원을 공급한다. 독립적인 전원 입력으로 각 그래픽카드는 최적의 오버클로킹을 할 수 있다. 4-way CrossFireX™를 사용하는 오버클로커는 더 이상 그래픽카드의 전원 공급이 부족하여 오버클럭이 실패하는 문제를 우려할 필요가 없다.

OC Connect (Z87X-OC에만 적용)

OC Connect는 케이스를 개방하고 오버클럭하는 오버클로커에게 2개의 USB 포트를 제공하여 키보드와 마우스를 사용하여 개방된 플랫폼으로 오버클럭을 진행할 때 훨씬 쉽게 데이터를 저장하고 BIOS를 업데이트하며 소프트웨어를 설치할 수 있다. 이로써 익스트림 오버클로커에게 테스트 베드를 사용하여 익스트림 오버클럭 또는 간단한 사전 테스트를 진행할 때 뒷면의 I/O USB 포트를 사용해야 하는 불편을 줄여준다.

상기 소개한 기능과 상세한 규격은 제품의 모델에 따라 다를 수 있음을 알려드립니다.
* 위의 그림은 참고용일 뿐입니다.
