GIGABYTE 8시리즈 오버클럭 메인보드

GIGABYTE 울트라 듀러블™, PC를 위한 최고의 선택

전체 IR^® 디지털 CPU 전원 공급

GIGABYTE 울트라 듀러블™5 플러스를 적용한 8시리즈 메인보드는 PowIRstage™ 칩을 탑재한 업계를 선도하는 IR 전원부 제어장치를 사용한다. 이러한 전체 디지털 전원부에 사용된 컴포넌트는 메인보드의 각 핵심적인 컴포넌트가 필요로 하는 전력을 안정적이고 정확하게 공급하며 신세대 Intel^® Core™ 프로세서의 초고성능을 최대한 구현시켜 준다.

IR^® 의 완벽한 전원 솔루션 채택

전체 IR^® 디지털 전원부 제어 모듈

Z87X-OC Force
IR^®3550 PowIRstage^® 칩
IR^® Digital PWM 콘트롤러

싱글 패키지 디자인

International Rectifier사는 세계 최고 수준의 패키지 기술을 사용하여 특허 신청 중인 DirectFET^® 설계를 개발한 한편, 열처리(쿨링) 능력과 레이아웃이 다른 MCM 패키지보다 훨씬 우수한 PowIRstage^® 제품을 제조하고 있다.

싱글 패키지 디자인*

vs.

멀티칩


	상단의 MOSFET

드라이버 IC

하단의 MOSFET

* Z87X-OC Force에만 적용

기타 MOSFET의 레이아웃은 상단 MOSFET, 하단 MOSFET, MOSFET 드라이버 IC 등 멀티칩이 병렬로 배치되어 메인보드의 물리적 공간을 차지할 뿐아니라 불필요한 전력 손실을 일으킨다.

상단의 MOSFET
(기존 MOSFET)

하단의 MOSFET
(기존 MOSFET)

드라이버 IC
( MOSFET 드라이버)

싱글 패키지
(널리 알려진 IR3550 PowIRstage^®)

Lower RDS(on) MOSFET
(WPAK, PowerPAK MOSFET)

8 pins
(오른쪽 4, 왼쪽 4)

기존의 MOSFET (D-Pak MOSFET...)

3 pins
(오른쪽 1, 왼쪽 2)

이미지 상의 실제 사이즈의 비율에 맞춰 확대한 것임

뛰어난 열처리,고효율, 고성능

기존의 MOSFET 설계	IR3550 PowIRstage®^®

* 테스트 결과는 참고용일 뿐이다. 시스템에 따라 결과가 달라질 수 있음.
* 4 페이즈 IR3550 PowIRstage^® 구리함량 2배 증가한 PCB vs. 4 페이즈 MOSFET @ 100A load 10 mins lab testing without heatsink.

발열 감소 = 오버클럭 성능 강화

과열		오버클럭에 충분한 전력 공급 불가

IR3550 PowIRstage®칩은 다른 MOSFET보다 발열이 적다는 특성을 지니고 있기 때문에 오버클럭 성능을 한 차원 더 높이 끌어올릴 수 있다! 각종 전원부 컴포넌트는 모두 정상 수준으로 작동할 수 있는 최고 온도가 있다. 일단 극한 온도에 도달했을 경우에 전압을 더 올리면 발열 현상만 일어나고 오버클럭은 실패한다. IR3550 PowIRstages®칩은 고전압 환경에서도 기존의 디자인보다 발열이 훨씬 적기 때문에 오버클럭에 필요한 훨씬 높은 전압을 이겨낼 수 있기 때문에 잠재된 오버클럭 성능이 크게 제고되었다!

MOSFET의 오버클럭 안정성

	IR3550 PowIRstage^®	가장 좋음

	Lower RDS(on) MOSFET (PAK, PowerPAK MOSFET...)	좋음

	기존 MOSFET (D-Pak MOSFET)... )	보통

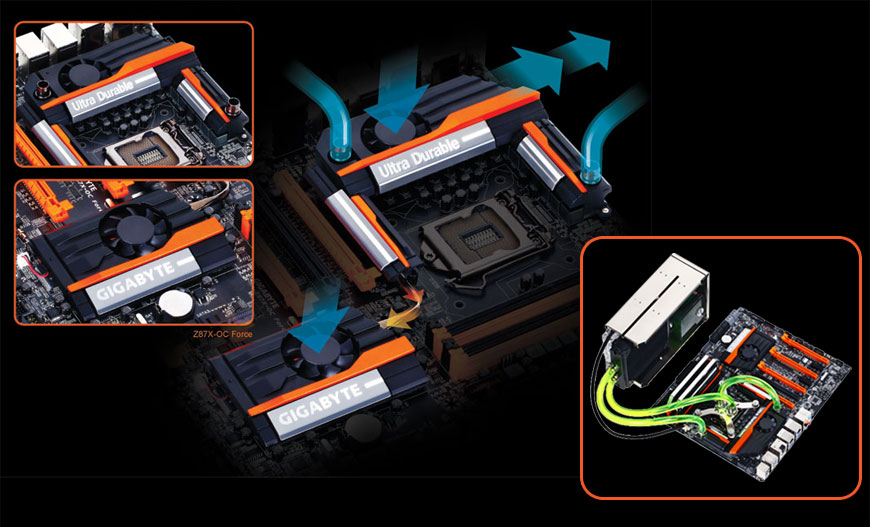

OC Cool

GIGABYTE Z87X-OC Force는 PWM 구역에 초고성능 방열판을 설계하여 사용자가 필요에 따라 피동식, 주동식 그리고 수냉식 열처리를 선택할 수 있다. 가운데가 비어있는 방열장치(hollow body heatsink)에 저소음 표준형 쿨링팬을 탑재하여 사용자가 고성능 부하의 게임을 하거나 또는 익스트림한 오버클럭을 해도 뛰어난 방열 효과를 낼 수 있다.

GIGABYTE OPT 팬 지원

현재 수많은 업체에서 출시한 수냉식 장치는 CPU의 온도변화를 감지할 수 있는 팬 커넥터가 있어서 워터 펌프 및 쿨링팬과 같은 최고의 쿨링 성능을 제공한다. GIGABYTE 8시리즈 메인보드에는 OPT팬 커넥터가 내장되어 있다. OPT 커넥터는 별도의 CPU 팬 커넥터로서 워터 펌프가 필요로 하는 전력을 공급하는데 사용할 수 있으며 회전 속도를 설정하여 CPU의 온도 변화에 따라 회전 속도가 바뀌지 않아 작동 성능에 영향을 주지 않는다. OPT 팬 커넥터는 고급 듀얼 쿨링 팬을 설치하는 데에도 매우 유용하다. CPU 팬커넥터와 함께 사용하도록 탑재되어 CPU의 온도에 따라 팬의 회전 속도를 정확하게 콘트롤할 수 있어서 훨씬 나아진 쿨링 효과를 거둘 수 있다.

디지털 PWM 콘트롤러 및 PowIRstage® 칩의 적용은 제품의 모델에 따라 다를 수 있습니다.
상기 소개한 기능과 상세한 규격은 제품의 모델에 따라 다를 수 있음을 알려드립니다.
* 위의 그림은 참고용일 뿐입니다.
