OC Ignition (Patent ausstehend) |
|
Als Übertakter möchten Sie vielleicht mitunter das System herunterfahren, ohne die Stromversorgung anderer Systemteile zu unterbrechen, beispielsweise die von Laufwerken und Systemlüftern. Dann ist OC Ignition besonders nützlich. |
|
|
|
| |
Das Drücken der OC Iginition-Taste ermöglicht die kontinuierliche, ununterbrochene Leistung für alle an das Mainboard angeschlossenen Laufwerke und Systemlüfter, mit Ausnahme der CPU. Das ist vor allem bei „Cold Bugs“ nützlich, wenn Sie die CPU auf Boot-Temperatur bringen müssen, die Systemlüfter sich jedoch weiter drehen sollen, damit keine Feuchtigkeit entsteht.
Übertakter, die i-ram-Laufwerke verwenden, möchten möglicherweise die SATA-Versorgung beibehalten und kein Risiko eingehen, ihr angepasstes Betriebssystem zu verlieren, während Nutzer mit regulären SSDs oder HDDs wissen, dass häufiges Ein- und Ausschalten langfristig schädlich für die Festplatten ist. |
OC Ignition ist auch nützlich, da der Nutzer wassergekühlte Systeme vorab testen kann. So lassen sich auch Case-Mod-Demos entwickeln, ohne dass der PC vollständig hochgefahren werden muss.
OC Ignition: Funktionsübersicht
• Versorgt Lüfter und Festplatten, ohne die CPU zu starten oder zu versorgen
• Aktive Lüfter reduzieren das Entstehen von Feuchtigkeit bei Verwendung von LN2
• Kontinuierliche, ununterbrochene Leistung für die Laufwerke
• Sichere Versorgung wassergekühlter Systeme zur sicheren Überprüfung auf Lecks
• Testen von Case-Mod- und Demo-Systemen, ohne das System hochfahren zu müssen |
|
|
| |
| |

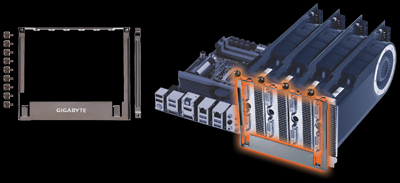

OC Brace |
Mit OC Brace können extreme Übertakter und Systemtester bis zu vier Grafikkarten sicher in einem offenen Gehäuse oder Testgehäuse installieren, ohne Schäden am PCIe-Steckplatz zu riskieren oder an Karten, die aufgrund schlechter Kontakte mit dem PCIe-Steckplatz nicht im OS angezeigt werden.
Diese Halterung ist eine einfache und elegante Methode, um robuste Installationsunterstützung für große Grafikkarten in extremen Konfigurationen mit mehreren GPU zu bieten. Dazu gehört auch das LN2-Benching mit unhandlichen GPU-Pots, die über längere Zeit eine stabile, solide Installationsbasis erfordern. |
|
|
| |
| |
OC Touch |
GIGABYTE OC Touch beinhaltet eine Reihe von benutzerfreundlichen Tasten und Schaltern, die exklusiv auf GIGABYTE OC-Mainboards verfügbar sind. |
| |
OC Tag
Laden Sie Ihre benutzerdefinierten Einstellungen mit einem Tastendruck. Wenden Sie sofort Ihr OC-Profil an, anstatt alle Einstellungen manuell anpassen zu müssen. |
|
OC Turbo
Die Übertaktung mit nur einem Tastendruck lädt automatisch die optimierte GIGABYTE-Übertaktungskonfiguration für Ihre Prozessoren und den Speicher. |
|
OC Touch-Tasten
Erhöhen und senken Sie das CPU-Verhältnis automatisch oder ändern Sie BCLK-Einstellungen und sogar die BCLK-Stufenverhältniseinstellungen. Nehmen Sie jederzeit Änderungen vor und finden Sie so schnell die maximale Frequenz Ihrer CPU. |
|
OC PCIe-Schalter
Schalten Sie jede installierte PCIe-Lane des Mainboards manuell ein oder aus. |
|
| |
| |
| |
CMOS löschen
Löschen Sie die CMOS-Einstellungen, ohne Ihre vorkonfigurierten Profile zu verlieren. |
|

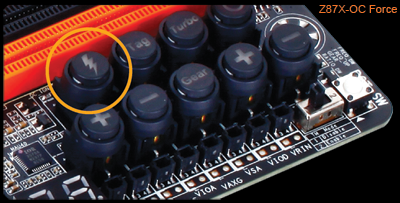

OC-Auslöser
Wechseln Sie in Sekundenschnelle zwischen niedrigen und extrem hohen Frequenzen. Verwenden Sie beim Booten und der OS-Optimierung eine niedrige Frequenz und aktivieren Sie dann den Auslöser, um sofort die Zielfrequenz zu erreichen. |
|
BIOS-Umschalter
Wählen Sie aus, welches BIOS Sie verwenden möchten. Mit dieser Funktion „vergleichen“ Sie verschiedene BIOS-Versionen in ihrer Leistung und Fehlerbehebung. |
|
| |
|
DualBIOS™-Umschalter
Aktivieren oder deaktivieren Sie das GIGABYTE DualBIOS™. |
|
|
Einstellungssperre
Stellen Sie Ihre letzten erfolgreichen Einstellungen automatisch wieder her, selbst nachdem CMOS gelöscht wurde. |
|
| |
|
Direkt zu BIOS (DTB)
Rufen Sie das BIOS-Menü sofort nach dem Neustart auf, ohne die Taste „Entf“ drücken zu müssen. |
|
|
|
Reset-Taste
Startet das System neu. |
| |
Speichersafe
Reduziert die DDR3-Modulzeit, um Speicher-Kompatibilitätsprobleme zu beheben. |
| |
|
|
|
|
|
|
| |
| |

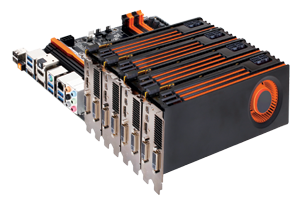

Extreme Multi-GPU-Unterstützung |
|
|
GIGABYTE Z87X-OC
Premium-Grafikunterstützung – Z87X-OC:
Optimierte Unterstützung für AMD CrossFire™ in 4-Wege-Konfigurationen plus Unterstützung für die NVIDIA SLI-Technologie in 2-Wege-Setups. Dieses extreme Design sorgt für eine optimierte Übertaktung mehrerer Karten, bei der die ersten 3 Steckplätze die Datenbandbreite der Stromleitungswege direkt von der CPU erhalten und der vierte Steckplatz die PCIe-Lanes des Intel® Z87 PCH. |
| |
 |
4-Wege-Grafikunterstützung |
|
PCIe 3.0-Lanes
direkt von der CPU |
| |
PCIe 2.0-Lanes
direkt vom PCH |
|
 |
Optimierte Multi-GPU-
Konfigurationen:
1 GPU: x16
2 GPU: x8, x8
3 GPU: x8, x4, x4
4 GPU: x8, x4, x4, x4 |
|
|
| |
| |
| |
GIGABYTE Z87X-OC Force
Premium-4-Wege-Grafikunterstützung:
Dieses extreme Design nutzt einen PLX-Chip, der die verfügbare PCI Express-Bandbreite verdoppelt. So genießen Übertakter und Gamer ultimative Leistung bei extremen Multi-GPU-Konfigurationen; 4-Wege-AMD CrossFire™ und NVIDIA SLI.
Native PCIe Gen. 3 x16 Direkte Verbindung zur CPU:
Der einzelne schwarze PCIe x16-Steckplatz bietet die direkte Verbindung zur CPU und ermöglicht so das Umgehen des PLX-Chips. Das sorgt für die schnellstmögliche Verbindung beim Benching einzelner Grafikkarten. |
|
| |
PCIe 3.0-Lanes
direkt von der PLX-Bridge |
|
 |
*PCIe 3.0-Lanes
direkt von der CPU
Höchste Geschwindigkeit bei
einzelner GPU |
Optimierte Multi-GPU-
Konfigurationen:
1 GPU: x16*
2 GPU: x16, x16
3 GPU: 16, x8, x8
4 GPU: x8, x8, x8, x8 |
|
|
|
| |
| |
OC PCIe-Schalter |
Übertakter können jede PCIe-Lane des Mainboards manuell ein- oder ausschalten und so Grafikkarten mühelos aus dem System entfernen, ohne sie physikalisch herausnehmen zu müssen. Das ist besonders praktisch für VGA-Übertaktung bei LN2- und wassergekühlten Systemen. |
|
|
| |
| |
OC PEG |
OC Peg verleiht den PCIe-Steckplätzen Ihres Mainboards zusätzliche Leistung und verbessert die Systemstabilität bei extremen Konfigurationen. Dies ist speziell bei 4-Wege-Grafikkonfigurationen nützlich, die viel Strom brauchen. |
|
|
| |
| |
OC Connect ((Nur Z87X-OC) |
OC Connect positioniert zwei USB-Anschlüsse an der Seite des Mainboards, die dem Übertakter gegenüber liegt. Das macht das Speichern von Daten, das Flash-Speichern des BIOS oder die Installation von Software auf offenen Bench-Testplattformen einfacher für extreme Übertaktung oder Systemtests vor der Installation im Inneren eines Gehäuses. Damit eignet es sich gut für Szenarien, in denen die Anschlüsse auf der Rückseite nur schlecht zu erreichen sind. |
|
|
| |
| |
| |
Funktionen und tatsächliche Komponentenspezifikationen können sich je nach Modell unterscheiden.
Die Fotos dienen nur zu Referenzzwecken. |
|
