Bestehen Sie auf einem Ultra Durable™-Mainboard für Ihren neuen PC



All IR® Digitale CPU-Stromversorgung
Die GIGABYTE Ultra Durable™ 5 Plus Mainboards verwenden branchenführende PWM-Controller und PowIRstage™ ICs von International Rectifier®. Diese Komponenten sind zu 100 % digital und bieten unglaubliche Präzision und Leistung für die leistungsstärksten und stromintensivsten Komponenten. So erhalten echte Fans maximale Leistung für ihre Intel® Core™-Prozessoren der nächsten Generation.

Die Komplettlösung von International Rectifier (IR®)

All IR® Digitale PWM-Controller

Z87X-OC Force

IR® PowIRstage® IC

IR® Digitaler PWM-Controller







Einzelgehäuse-Design
IR hat seine weltweit führende und für die DirectFET® entwickelte Gehäusetechnologie wirksam eingesetzt, um die thermischen Eigenschaften und das Layout der PowIRstage® im Vergleich zu anderen MCM-Gehäusen erheblich zu verbessern.

Einzelgehäuse-Design*
 vs.
Multi-Chip-Design


High-Side-MOSFET

Treiber-IC


Low-Side-MOSFET
* Nur Z87X-OC Force

Andere MOSFET-Layout-Implementierungen verwenden eine nebeneinander liegende Multi-Chip-Anordnung der High- und Low-Side-MOSFETs und der Treiber-IC, was viel Platz auf dem Mainboard in Anspruch nimmt und eine höhere elektrische Streuung verursacht.
High-Side-MOSFET
(Traditioneller MOSFET)

Low-Side-MOSFET
(Traditioneller MOSFET)

Treiber-IC
(MOSFET-Treiber)




Power Stage
(auch bekannt als IR3550 PowIRstage® )
Niedrig-RDS(on)-MOSFET
(auch bekannt als WPAK, PowerPak MOSFET ...)

8 Pins
(4 rechts, 4 links)
Traditioneller MOSFET (auch bekannt als D-Pak-MOSFET ...)

3 Pins
(1 rechts, 2 links)

Das Größenverhältnis zwischen den Objekten ist konstant



Extrem kühl, extrem effizient, extreme Leistung
Traditioneller MOSFET
IR3550 PowIRstage®



* Das Testergebnis dient nur zu Referenzzwecken. Ergebnisse können sich je nach Systemkonfiguration unterscheiden.
* 4-phasige IR3550-PowIRstage®-ICs mit 2x-Kupfer-PCB gegenüber einem traditionellen 4-phasigen MOSFET bei einer Last von 100 A und im Rahmen eines zehnminütigen Labortests ohne Kühlkörper.

Niedrigere Temp. = höhere Übertaktungen
Überhitzung

Nicht genügend Energie
für Übertaktung

IR3550-PowIRstage®-ICs bleiben kühler als andere MOSFET-Anordnungen, was es den Benutzern ermöglicht, durch Übertaktung noch höhere Leistungen zu erzielen. Jede Komponente der Stromversorgung hat eine maximal zulässige Betriebstemperatur, und sobald diese erreicht ist, führt eine höhere Spannungszufuhr lediglich zu einer fehlgeschlagenen Übertaktung. Da IR3550-PowIRstages® auch bei höheren Spannungen niedrigere Betriebstemperaturen als traditionelle Designs aufweisen, steht Übertaktern ein größerer Spielraum für höhere Spannungen und somit ein höheres Übertaktungspotenzial zur Verfügung.
MOSFET-Übertaktungsstabilität
IR3550
PowIRstage®
Top
Niedrig-RDS(on)-MOSFET
(auch bekannt als WPAK, PowerPak MOSFET ...)
Gut
Traditioneller MOSFET
(auch bekannt als D-Pak-MOSFET ... )
OK



Kühle Übertaktung

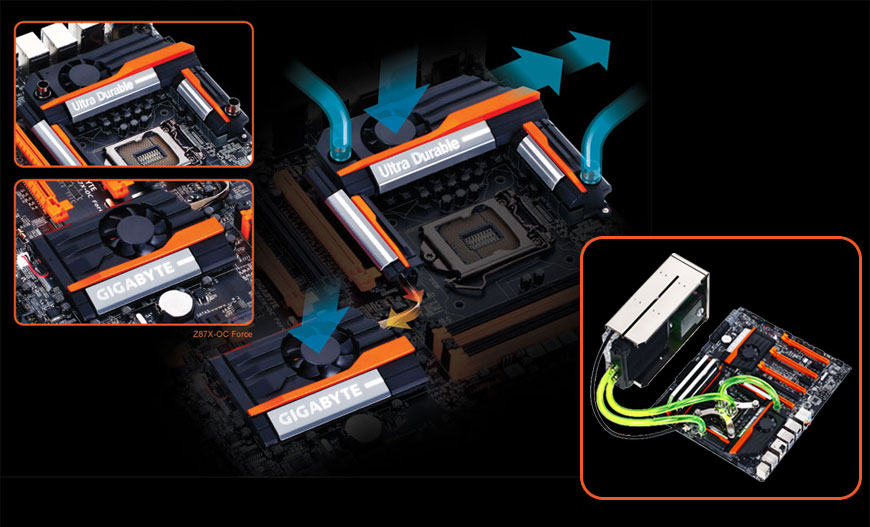

Das GIGABYTE Z87X-OC Force-Mainboard verfügt über ein außergewöhnliches Kühlkörper-Design für den PWM-Bereich, mit dem Anwender sowohl das passive und aktive Kühlen als auch das Wasserkühlen verwenden können. Ein hohler Kühlkörper mit leisem, integriertem Lüfter sorgt für eine hervorragende Wärmeverteilung auch bei extremen Übertaktungskonfigurationen.


GIGABYTE OPT-Lüfterunterstützung
Viele der heutigen wassergekühlten Systeme anderer Anbieter benötigen CPU-Leistung sowohl für den Kühllüfter als auch für die Wasserpumpe. Die GIGABYTE Mainboards der Serie 8 unterstützen den OPT-Lüfter, einen zusätzlichen Stiftkopf für den CPU-Lüfter, der mit einer Wasserpumpe verbunden und für den kontinuierlichen Betrieb bei voller Geschwindigkeit konfiguriert werden kann. Der OPT-Lüfter ist besonders praktisch bei Hochleistungskühlern mit zwei Lüftern.



Das Design des digitalen PMW-Controllers und des PowIRstage®-IC kann je nach Modell variieren.
Funktionen und tatsächliche Komponentenspezifikationen können sich je nach Modell unterscheiden.
Die Fotos dienen nur zu Referenzzwecken.
