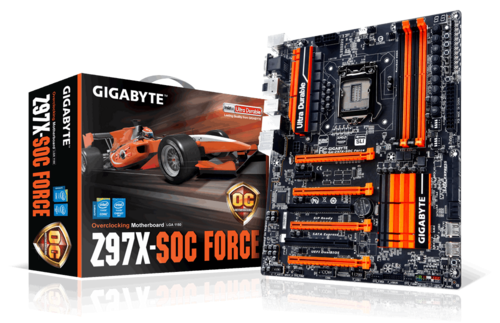

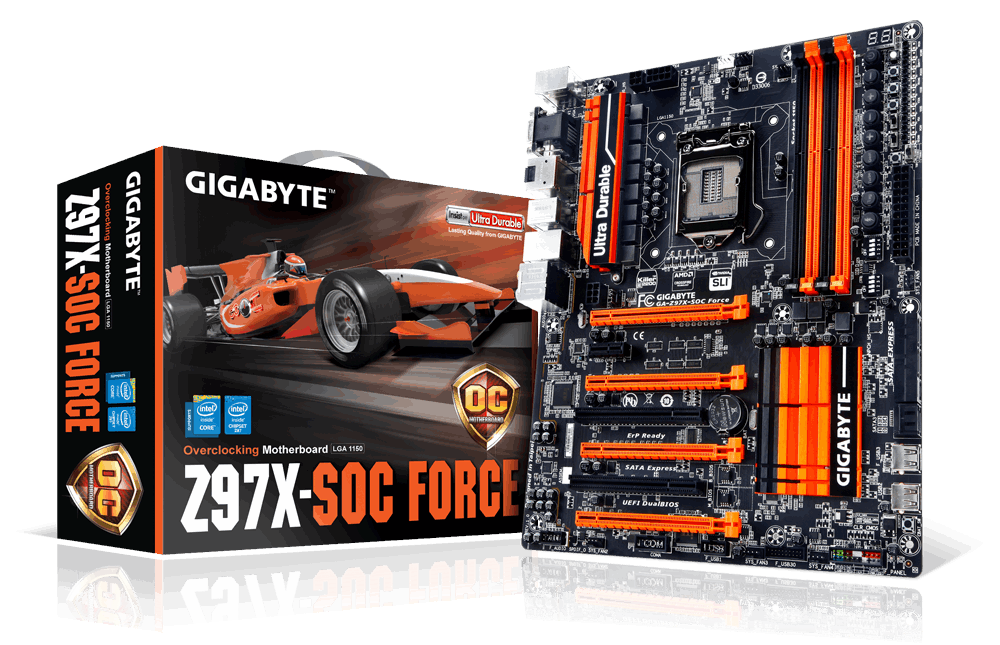

GA-Z97X-SOC Force (rev. 1.0)
Intel® Z97 Chipset
![](/FileUpload/Global/Other/2/Photo/3826.png)
- Supports 4th and 5th Generation Intel® Core™ processors
- Premium 4-way CrossFire™ support with OC Brace
- Precise digital CPU power design
- SATA Express support for 10 Gb/s data transfer
- Exclusive GIGABYTE OC Features
- Killer™ E2200 gaming networking
- 2x copper PCB design
- Realtek ALC1150 115dB SNR HD Audio with Built-in rear audio amplifier
- New Heatsink design with 8 onboard fan connectors
- Long lifespan Durable Black Solid caps
- APP Center including EasyTune™ and Cloud Station™ utilities
- GIGABYTE UEFI DualBIOS™
-
GIGABYTE 9 Series Overclocking Motherboards
Following the success of the GIGABYTE Z87X-OC motherboard, the #1 most overclocked motherboard on HWBOT.org in 2013, GIGABYTE has unleased 2 new Z97 based overclocking motherboards, the Z97X-SOC FORCE and Z97X-SOC. With a host of unique OC features and bleeding-edge hardware design, GIGABYTE 9 series overclocking motherboards will allow even novice users to Overclock Like a Pro. -
OC IgnitionOC Ignition maintains power to the motherboard and connected components while the system is shut down. This means that system fans will continue to provide airflow in cold bug situations, while i-ram drive users will not lose installed data. OC Ignition also allows users to pre-test water cooling setups, and allows case mod demonstrations without having to turn on the PC.
• Fans continue to provide airflow in cold bug situations
• Perfect for pre-testing water-cooled system setups
• Case mod demonstrations without having to turn on the PC
• Retains i-ram data
-
OC DIMM and OC PCIe SwitchOC DIMM Switch:
Manually turn on or off each channel of installed memory DIMMs, allowing users to effortlessly disable memory DIMMs from the system without the hassle of physically removing.
OC PCIe Switch:
Overclockers can manually turn on or off each installed PCIe lane of the motherboard, allowing users to disable individual graphics cards without physically removing. This is especially useful when overclocking on LN2 and water cooled systems. -
OC Brace
OC Brace allows extreme overclockers and system testers to safely install up to four graphics cards in an open case or test bed without risking PCIe slot damage or preventing cards not showing up in the OS due to poor contact with PCIe slot. OC Brace is a simple and elegant way to give robust installation support to full sized graphics cards in extreme multi-GPU configurations.
-
OC TouchGIGABYTE OC Touch includes a range of hardware overclocking buttons directly on the motherboard, making overclocking on the fly extremely fast and easy.
-
Premium Graphics SupportGIGABYTE 9 series overclocking motherboards feature optimized support for AMD CrossFire™ in 4 way configuration plus support for Nvidia SLI technology in 2-way setups. This extreme design allows a more optimized multiple-card overclocking experience where the first 3 slots have the data bandwidth available from trace paths direct from the CPU and the fourth slot taking PCIe lanes from the Intel® Z97 PCH.
-
OC PEGOC PEG adds auxiliary power to the PCIe slots of your motherboard, improving system stability in extreme configurations. This is especially useful in power-hungry 4-way graphics configurations.
-
OC ConnectOC Connect positions two USB connectors on the near side of the motherboard facing the overclocker. This makes it easier to save data, flash the BIOS or install software in open bench testing platforms whether for extreme overclocking or simply pretesting the PC before final component installation inside a case scenarios where accessing the rear panel I/O can be an inconvenience.
-
SATA Express Connectorเมนบอร์ด GIGABYTE มาพร้อมฟีเจอร์ onboard SATA Express connector ที่ให้ประสิทธิภาพที่ดีกว่าเทคโนโลยี SATA ในปัจจุบัน โดยมีอัตราการโอนถ่ายข้อมูลที่สูงถึง 10Gb/s สูงกว่า SATA Revision 3 (6Gb/s) ขึ้นมาอีกระดับหนึ่ง, โดยไม่มีปัญหาเกี่ยวกับคอขวดด้วยเทคโนโลยีของ NAND flash ในการออกแบบ SSD. ซึ่งทั้งหมดของ SATA Express จะเป็นการรวมเอาประโยชน์ของ PCI-Express และ SATA มาปรับปรุง เพื่อช่วยเพิ่มแบนด์วิดธ์ ในการทำงานให้สูงมากยิ่งขึ้น ในขนาดที่เล็กลงเมื่อเปรียบเทียบกับ PCI-Express based
-
Realtek ALC 1150 115dB SNR HD AudioALC1150 เป็นชุดซาวน์ดแบบ multi-channel High Definition Audio Codec ที่มีประสิทธิภาพสูง ให้คุณภาพเสียงที่ยอดเยี่ยม โดยรองรับถึง 115dB SNR, ผู้ใช้งานจึงมั่นใจได้ว่าจะได้รับคุณภาพเสียงที่ดีที่สุด จากเครื่องคอมพิวเตอร์ของพวกเขา
ALC1150 พร้อมสนับสนุนระบบเสียงแบ 7.1-channel sound playback, บวก 2 channels อิสระในการส่งสัญญาณในระบบ stereo sound (หลาย streaming) ผ่านหน้าแผง front panel stereo outputs. พร้อมรองรับ microphone ที่มี Acoustic Echo Cancellation (AEC), Beam Forming (BF), และ Noise Suppression (NS) technologies. โดย ALC1150 ประกอบไปด้วยเทคโนโลยีในการแปลงสัญญาณ output 115dB Signal-to-Noise ratio (SNR) playback (DAC) quality และ 104dB SNR recording (ADC) quality. -
Build-in Rear Audio Amplifierออกแบบเป็นพิเศษสำหรับคอเกม, เมนบอร์ด GIGABYTE 9 series Ultra Durable™ จะมาพร้อมกับ high-capacity amplifier ทีรองรับการทำงานได้ถึง 600Ω loads, ให้ไดนามิกในเกมที่สมจริง มีความบิดเบือนน้อยลงเมื่อใช้งานกับหูฟังมืออาชีพ.
-
Dedicated Audio Hardware Zone+ Separation on the PCB layer protects the board's sensitive analog audio components.
+ Separate analog and digital ground to protect against Electromagnetic Interference (EMI).
-
Locating the right and left audio channels on separate PCB layers, GIGABYTE 9 Series Overclocking Motherboards are able to eliminate channel crosstalk and maintain the best audio quality. Left Audio Channel
PCB layerRight Audio Channel
PCB layerThe above photos are for reference only.
-
Killer NetworkingNO LAG, JUST FRAG!
Select GIGABYTE 9 series motherboards feature the Killer™ E2200 from Qualcomm Atheros, a high-performance, adaptive gigabit Ethernet controller that offers better online gaming and online media performance compared to standard solutions. The Killer™ E2200 features Advanced Stream Detect technology, which identifies and prioritizes all network traffic to ensure important applications that require high-speed connectivity are prioritized over less important traffic.
-
All IR® Digital CPU Power DesignGIGABYTE 9 series overclocking motherboards use an all digital CPU power design from International Rectifier® which include both digital PWM Controller and industry-leading PowIRstage™ controllers. These 100% digital controllers offer incredible precision in delivering power to the motherboard’s most power-hungry and energy-sensitive components, allowing enthusiasts to get the absolute maximum performance from their next generation Intel® Core™ processors.
-
GIGABYTE OPT Fan SupportMany of today's 3rd party water cooling systems require CPU fan power support for both the cooling fan and the water pump. GIGABYTE 9 Series motherboards feature OPT fan support, an additional CPU fan pin header that can be used to connect a water pump and configured for continuous full speed operation. The OPT Fan is also useful for high performance coolers employing two fans.
-
10K Durable Black™ Solid Capsเมนบอร์ด GIGABYTE 9 Series จะมาพร้อมกับชุดเก็บประจุไฟฟ้า best quality solid state capacitors คุณภาพดี ซึ่งจะมีลักษณะเป็นของแข็ง โดยจะมีจุดเด่นในด้านการต้านทานความร้อนที่ดีกว่า มีประสิทธิภาพในการทำงานสูง มีอายุการทำงานที่ยืนยาว ให้ความน่าเชื่อถือสูง และมีเสถียรภาพ รับประกันการทดสอบกว่า 10K ชั่วโมง นอกจากนั้นยังเป็นแบบ ultra-low ESR จึงรองรับการโหลดของ CPU ได้ดี, โดยชุดเก็บประจุเหล่านี้จะมาในแพ็กเกจสีดำ ซึ่งเป็นไปตามมาตรฐานของ Nippon Chemi-Con and Nichicon
-
5x (15μ) Gold Plated CPU Socket DesignGIGABYTE 9 Series motherboards come equipped with a gold plated CPU socket, which means that enthusiasts can enjoy absolute reliability and longevity for the CPU socket overtime, without having any concerns about corroded pins and bad contacts.
-
GIGABYTE App Center Including EasyTune™ and Cloud Station™ UtilitiesGIGABYTE App Center จะช่วยทำให้คุณเข้าถึง และเรียกใช้คุณสมบัติของเมนบอร์ด GIGABYTE ได้สะดวกยิ่งขึ้น โดยแอพลิเคชั่น GIGABYTE App Center จะมีการดีไซน์อินเทอร์เฟสที่สวยงาม มีฟังก์ชันให้เลือกใช้งานแบบครบวงจร ซึ่งด้วยฟีเจอร์ที่โดดเด่นของ GIGABYTE apps นี้ จะช่วยทำให้คุณสามารถเปิดการทำงานของแอพลิเคชั่นที่อยู่บนระบบของคุณขึ้นมาใช้งานได้อย่างรวดเร็ว.
-
GIGABYTE UEFI DualBIOS™ with Dashboard ModeGIGABYTE's UEFI DualBIOS™ จะทำให้ผู้ใช้งานสามารถเข้าถึงข้อมูลทั้งหมดได้อย่างรวดเร็ว ปรับแต่งได้อย่างง่ายดาย
• ได้รับการปรับปรุงอินเทอร์เฟสใหม่เพื่อให้ผู้ใช้งานสามารถปรับแต่งระบบได้อย่างเต็มที่
• สามารถตั้งค่าโอเวอร์คล็อก และเพิ่มประสิทธิภาพการทำงานในแบบเรียลไทม์
• ให้การทำงานที่ลื่นไหลด้วยระบบการควบคุมด้วยเมาส์ และการแสดงทางลัดหรือ shortcuts ในการควบคุมที่รวดเร็ว
-
2x Copper PCB Design (2 oz Copper PCB)คุณสมบัติ GIGABYTE's 2X Copper PCBs design มาพร้อมชั้นทองแดง เพื่อเพิ่มการให้พลังงานเพียงพอระหว่างส่วนประกอบในโหลด และการนำเอาความร้อนออกจากซีพียู นี่เป็นสิ่งที่สำคัญเพื่อให้มั่นใจว่าเมนบอร์ดจะสามารถทำงานได้อย่างเต็มประสิทธิภาพเมื่อโอเวอร์คล็อก
![](/FileUpload/global/Other/11/Photo/hdmi_logo.png)
* คำว่ำ HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress และโลโก้ HDMI เป็ นเคร ื่องหมำยกำรค้ำหรือเครื่องหมำยกำรค้ำจดทะเบียนของ HDMI Licensing Administrator, Inc.
* ข้อมูลเบื้องต้นมีไว้สำหรับอ้างอิงเท่านั้น GIGABYTE ขอสงวนสิทธิ์ในการปรับเปลี่ยนหรือแก้ไขเนื้อหาได้ตลอดเวลาโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
* ประสิทธิภาพสูงสุดที่ใช้ในการประชาสัมพันธ์เป็นเพียงข้อมูลตามทฤษฎีจากผู้ผลิตชิปเซ็ตที่เกี่ยวข้อง หรือองค์กรที่กำหนดคุณสมบัติอินเตอร์เฟส ประสิทธิภาพที่แท้จริงอาจแตกต่างกันโดยการตั้งค่าของระบบที่ไม่เหมือนกัน
* เครื่องหมายการค้าและโลโก้คุณสมบัติต่างๆ เป็นของผู้ถือสิทธิ์นั้นๆ
* เนื่องจากความต้องการหน่วยความจำมาตรฐานของสถาปัตยกรรมคอมพิวเตอร์ต่อหน่วยที่ไม่เหมือนกัน ดังนั้นขนาดหน่วยความจำที่จำเป็นอาจน้อยกว่าจำนวนที่ระบุไว้ก็ได้
