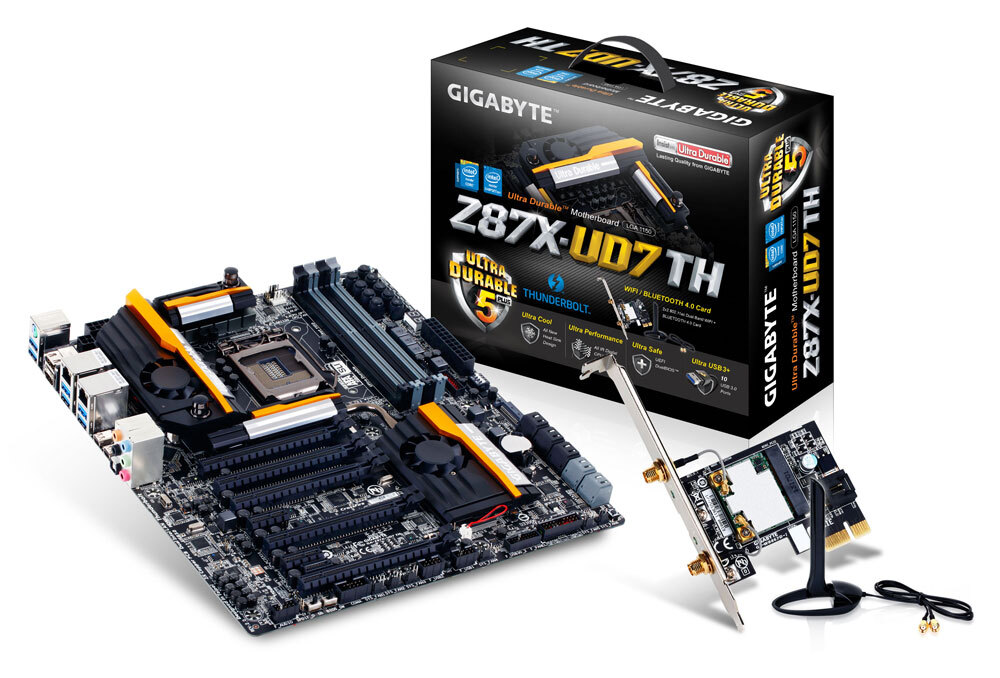

GA-Z87X-UD7 TH (rev. 2.0)
Intel® Z87 Chipset
![](/FileUpload/Global/Other/2/Photo/3438.jpg)
- Supports 4th Generation Intel® Core™ processors
- GIGABYTE Ultra Durable™ 5 Plus Technology
- Dual "Thunderbolt 2™" technology support
- Wi-Fi IEEE802.11ac and Bluetooth 4.0 Card
- IR® Digital CPU Power Design
- Unique OC Touch Feature
- Unique OC Ignition Feature
- 15µ gold plated CPU socket
- 4-way Graphics Support
- Durable black solid capacitors
- GIGABYTE On/Off Charge™ 2 for USB devices
- Dual Intel® LAN with teaming technology
- New Heatsink design with 9 onboard fan connectors
- Realtek ALC898 with High Quality 110dB SNR HD audio
- Sound Blaster X-Fi MB3 software suite
- GIGABYTE UEFI DualBIOS™
- Supports CFOS Speed Internet Accelerator Software
- 10 USB 3.0 ports
-
Dual Thunderbolt™ 2 – The Fastest Connection to Your PC Just Got Faster
Dual Thunderbolt™ 2 – The Fastest Connection to Your PC Just Got Faster
The new Dual Thunderbolt™ 2 controller from Intel®, builds on the success of previous revisions, adding channel bandwidth aggregation to facilitate single channel transfer speeds of up 20GB/s, compared to a max of 10GB/s on previous designs.
Dual Thunderbolt™ - Fast, Flexible and Simple Connectivity for your Motherboard
GIGABYTE's dual port Thunderbolt™ implementation ensures the absolute maximum potential connectivity, with support to connect up to 12 individual devices plus 3 digital displays simultaneously, with each port offering full 20Gbps bandwidth.
-
OC Ignition (Patent Pending)
There are occasions as an overclocker when you want to shut down the system without turning off the power to other parts of the system, for example the drives and system fans. This is where OC Ignition is really useful.
Hitting the OC Ignition button gives continuous, uninterrupted power to all the motherboard's connected drives and system fans, but not to the CPU. This is useful in 'cold bug' situations when you need to heat the CPU to a bootable temperature, but you'd prefer the fans to keep spinning, reducing moisture build-up.
OC Ignition is also useful in allowing users to pre-test water cooling setups, and even allows case mod demos to be developed without having to fully turn on the PC.
OC Ignition: Feature Summary
• Powers fans and drives without booting or powering the CPU
• Active fans help to reduce moisture build-up when using LN2
• Maintain continuous uninterrupted power to drives
• Safely powers water cooling systems for safe leak checking
• Test demo and case mod systems without needing to boot the system -
OC TouchGIGABYTE OC Touch includes a range of easy to use buttons and switches featured exclusively on GIGABYTE OC motherboards.
-
OC PCIe SwitchOverclockers can manually turn on or off each installed PCIe lane of the motherboard allowing users to effortlessly remove graphic cards from the system without the hassle of physically removal. This is especially convenient for VGA overclocking on LN2 and water cooled systems.
-
OC PEGOC Peg adds auxiliary power to the PCIe slots of your motherboard, improving system stability in extreme configurations. This is especially useful in power-hungry 4-way graphics configurations.
-
Built-in Gaming Audio/Headphone Amplifier (Front Headphone / Rear line out)Built-in Gaming Audio/Headphone Amplifier (Front Headphone / Rear line out)
GIGABYTE 8 Series motherboards feature a high capacity headphone amplifier which is able to drive 600Ω loads, allowing gamers to enjoy a fuller range of dynamic sound with crisper details and less distortion when using high quality professional headphones. Featuring a wide bandwidth, low noise, high slew rate and low distortion, GIGABYE 8 series motherboards are ideal for professional audio usage and gaming enthusiasts. -
Wi-Fi / Bluetooth 4.0 PCIe Expansion CardThis motherboard comes with an exclusive IEEE802.11ac WiFi card that supports up to 867Mbps wireless networks and Bluetooth 4.0. IEEE802.11ac WiFi runs at up to 867Mbit/s and the bundled 2.4GHz/5GHz dual-band, 2T2R antenna gives you wide coverage.
-
GIGABYTE Ultra Durable™ 5 Plus
GIGABYTE Ultra Durable™ 5 Plus ที่มีอยู่บนเมนบอร์ด GIGABYTE 8 series, จะประกอบไปด้วยองค์ประกอบของชิ้นส่วน และคอมโพเนนท์ที่มีคุณภาพดี มีประสิทธิภาพในการทำงานสูง รองรับการทำงานที่อุณหภูมิสูงได้ดี ช่วยทำให้การสร้างสถิติทำได้ง่ายยิ่งขึ้น ที่สำคัญยังช่วยเพิ่มอายุการทำงานของเมนบอร์ดให้ยาวนานขึ้นอีกด้วย -
Ultra Cool
All New Heat Sink Design
เมนบอร์ด GIGABYTE 8 series มีการดีไซน์ฮิทซิงค์แบบใหม่ให้มีความสามารถในการระบายความร้อนได้ดียิ่งขึ้น ครอบคลุมพื้นที่ในการรักษาอุณหภูมิความเย็นได้ทั่วทั้งพื้นที่ของ PWM, chipset (PCH) และสนับสนุนระบบการระบายความร้อนด้วยน้ำ ด้วยความสามารถในการรักษาความเย็น และเสถียรภาพได้อย่างยอดเยี่ยม แม้จะมีการกำหนดค่าคอนฟิกแบบเอกซ์ตรีม. -
Ultra Performance
IR® Digital CPU Power Design
เมนบอร์ด GIGABYTE Ultra Durable™ 5 Plus จะมาพร้อมกับ PWM controllers และ PowIRstage™ ICs จาก International Recifier® ซึ่งจะทำงานในระบบดิจิตอลแบบ 100 เปอร์เซ็นต์ จึงมีความแม่นยำในการทำงานสูง โดย PWM controllers และ PowIRstage™ Ics จาก IR® ได้รับการผลิต และออกแบบมาจากเทคโนโลยีชั้นนำในอุตสาหกรรม จึงสามารถส่งมอบพลังงานให้กับ 4th Generation Intel® processor ได้อย่างรวดเร็ว เหมาะสำหรับนำไปสร้างสรรค์คอมพิวเตอร์เครื่องใหม่ที่ต้องการความเย็น และประสิทธิภาพในการทำงานที่สูง
-
Ultra Safe
GIGABYTE UEFI DualBIOS™
เมนบอร์ด GIGABYTE Ultra Durable™ 5 Plus จะมาพร้อมฟีเจอร์ GIGABYTE DualBIOS™, ซึ่งเป็นเทคโนโลยีพิเศษจาก GIGABYTE ที่ได้รับการออกแบบมาเพื่อช่วยปกป้องหัวใจหลักของเครื่องคอมพิวเตอร์อย่าง BIOS ให้ปลอดภัยจากความผิดปกติต่างๆ ที่เกิดขึ้นโดย GIGABYTE DualBIOS™ จะประกอบไปด้วย ‘Main BIOS’ และ ‘Backup BIOS’ สำหรับสำรองข้อมูล, เมื่อเกิดความผิดพลาดจากการโจมตีของไวรัส, ความผิดพลาดในการตั้งค่าฮาร์ดแวร์, การโอเวอร์คล็อกที่ไม่เหมาะสม หรือไฟฟ้าขัดข้องในระหว่างขั้นตอนการปรับปรุง BIOS.
-
Ultra USB3+
10 USB 3.0 Ports
เมนบอร์ด GIGABYTE Ultra Durable™ 5 Plus พร้อมนำเสนอความเร็วในการเชื่อมต่อแบบ high speed ที่มากถึง 10 พอร์ต โดย 10 USB 3.0 พอร์ตแต่ละตัวจะมีฟิวส์ควบคุมการทำงานอิสระแยกจากกัน เมื่อพอร์ตใดพอร์ตหนึ่งเสียหาย หรือทำงานผิดพลาด จะไม่ส่งผลกระทบต่อพอร์ตที่เหลืออยู่ ช่วยลดความเสี่ยง และปกป้องอุปกรณ์ที่เชื่อมต่อได้อย่างมั่นใจ.
* Please download & install Win8 USB patch for better compatibility. -
GIGABYTE Exclusive Ultra Durable Technologies
Durable Black Solid Caps
เมนบอร์ด GIGABYTE 8 Series จะมาพร้อมกับชุดเก็บประจุไฟฟ้า best quality solid state capacitors คุณภาพดี ซึ่งจะมีลักษณะเป็นของแข็ง โดยจะมีจุดเด่นในด้านการต้านทานความร้อนที่ดีกว่า มีประสิทธิภาพในการทำงานสูง มีอายุการทำงานที่ยืนยาว ให้ความน่าเชื่อถือสูง และมีเสถียรภาพ นอกจากนั้นยังเป็นแบบ ultra-low ESR จึงรองรับการโหลดของ CPU ได้ดี, โดยชุดเก็บประจุ exclusive capacitors เหล่านี้จะมาในแพ็กเกจสีดำ, และมีในเฉพาะเมนบอร์ด GIGABYTE 8 series เท่านั้น.
"Rated for an unprecedented 10,000 hours of intensive operation at an incredible 105°C" – Nippon Chemi-Con* Features and Actual component specifications may vary by model. -
High ESD Protection for USB and LAN
GIGABYTE 8 Series motherboards raise the bar in terms of protecting your system, providing advanced electrostatic discharge (ESD) protection for both your Ethernet LAN and USB ports, both common sources of ESD-related failures. Each LAN and USB port is paired with a dedicated protection filter that can withstand high electrostatic discharges, protecting your system from common electrical surges and even direct lighting strikes. -
Gold Plated CPU Socket
เมนบอร์ด GIGABYTE 8 Series จะมาพร้อมกับ 15µ gold plated CPU socket (การชุบทองบน socket), ซึ่งนั่นหมายความว่าผู้ใช้งานจะสามารถสนุกและเพลิดเพลินไปกับการทำงานได้ยาวนานยิ่งขึ้น และมีความน่าเชื่อถือสูง โดยไม่ต้องกังวลใดๆ เกี่ยวกับการสึกหรอที่เกิดขึ้นบน CPU socket.
-
2x Copper PCB
GIGABYTE's exclusive 2X Copper PCBs design provides sufficient power trace paths between components to handle greater than normal power loads and to remove heat from the critical CPU power delivery area. This is essential to ensure the motherboard is able to handle the increased power loading that is necessary when overclocking. -
One Fuse per USB Port
บนเมนบอร์ด GIGABYTE 8 Series จะมีระบบป้องกันความเสียหายในการโอนถ่ายข้อมูล USB port แต่ละตัว ด้วยฟิวส์ในการควบคุมแบบแยกอิสระ ลดความเสี่ยงของข้อมูลได้อย่างน่าทึ่ง GIGABYTE One Fuse per
USB Port DesignTraditional One Fuse Design
for Multi-USB Ports -
GIGABYTE On/Off Charge™ 2
GIGABYTE On/Off Charge technology ได้รับการปรับปรุงเพื่อนำมาใช้งานร่วมกับเมนบอร์ด GIGABYTE 8 series, ซึ่งครอบคลุม และสนับสนุนการทำงานร่วมกับอุปกรณ์ iOS และ Android ผู้ใช้งานจะเพลิดเพลินไปกับการชาร์จพลังงานผ่านพอร์ต USB บนอุปกรณ์โมบายต่างๆ ได้อย่างสะดวกแม้บนเครื่องคอมพิวเตอร์ที่ถูกปิดอยู่. -
Intel® Gigabit LAN
เมนบอร์ด GIGABYTE 8 series จะมาพร้อมกับ Intel® Gigabit LAN networking, ซึ่งนับเป็นตัวเลือกที่ดีที่สุดที่เกมเมอร์ชื่นชอบ และนิยมเลือกใช้งาน โดยมีคุณสมบัติในการทำงานที่ดี มีประสิทธิภาพสูง ช่วยลดการทำงานของซีพียู และรองรับปริมาณข้อมูลที่มีขนาดแพ็คเกจใหญ่ได้ดี -
cFosSpeedเมนบอร์ด GIGABYTE จะมาพร้อมกับคุณสมบัติ cFos Speed, โดยเป็นโปรแกรมในการจัดการเครือข่าย ช่วยทำให้การปรับปรุงเครือข่าย มีการตอบสนองที่ดีขึ้น ภายใต้สภาพแวดล้อมที่แออัด cFos Speed ทำงานคล้ายๆ กับโปรแกรมควบคุมบนระบบปฏิบัติการ สำหรับตรวจสอบแพ็คเก็ต เพื่อเพิ่มประสิทธิภาพของระบบเครือข่ายที่ดียิ่งขึ้น
-
GIGABYTE OPT Fan Support
Mเพื่อให้การอัพเกรดประสิทธิภาพชุดทำความเย็นมีประสิทธิภาพสูง เมนบอร์ด GIGABYTE จะมาพร้อมกับชุดการเชื่อมต่อ CPU OPT fan สำหรับปั้มน้ำ และการกำหนดความเร็วในการทำงาน ครอบคลุมการตั้งค่าในการจัดการระบบไหลเวียนอากาศ นอกจากนั้น OPT ยังเหมาะสำหรับคูลเลอร์ที่ต้องการเชื่อมต่อพัดลดจำนวนสองตัว. Option 1: OPT Fan Support for Water PumpOption 2: OPT Fan + CPU Fan Support
Dual CPU Fans Cooler -
9 Fan ConnectorsFurther helping to eliminate heat are the 9 strategically placed fan pin headers which allow for more precise control of system and CPU fan speeds. Equipped with their own individual thermal sensors, 7 of the fan headers allow for complete control within BIOS and the GIGABYTE EasyTune™ utility.
-
Sound Blaster X-Fi MB3 software suite
• Audio platform equipped with cutting-edge audio technology.
• Offering premium audio quality, effects and features for ordinary PC systems.
• Gaming sound enhancement technologies for Gamer. -
Extreme Multi-GPU SupportPremium 4-way Graphics Support
มาพร้อม PLX chip ในการเพิ่ม bandwidth ให้กับ PCI Express, ช่วยให้นักโอเวอร์คล็อกเกอร์และนักเล่นเกมเพลิดเพลินไปกับสุดยอดระบบ multi-GPU ที่ยอดเยี่ยม โดยจะสนับสนุน 4-way AMD CrossFire™ และ NVIDIA SLI -
4K Ultra HD Supportความละเอียดแบบ 4K resolution นับเป็นก้าวต่อไปแห่งเทคโนโลยี HD ที่ได้รับการปรับปรุงและพัฒนาใหม่ให้สามารถแสดงเนื้อหาที่มีความละเอียดสูงถึง 4,000 พิกเซลบนแนวนอนได้ ซึ่งด้วยจุดเด่นนี้จะทำให้การแสดงผลมีความคมชัดให้สีสันสมจริงมากกว่ามาตรฐานของ HD ทั่วไปเนื่องจากมีพิกเซลที่ละเอียดมากกว่า โดยเมนบอร์ด GIGABYTE 8 series จะรองรับความละเอียด native 4K ด้วย integrated Intel® HD Graphics ผ่านพอร์ต HDMI หรือ DisplayPort.
-
HDMI™-The Next Generation Multimedia InterfaceHDMI เป็นมาตรฐานใหม่ของรูปแบบ High-Definition Multimedia Interface ที่สามารถโอนถ่ายข้อมูลได้สูงถึง 5Gb/s เหนือกว่าด้วยระบบการส่งผ่านสัญญาณได้ทั้งภาพและเสียงระดับ 8-channel คุณภาพสูงด้วยสายสัญญาณเพียงเส้นเดียว., ด้วยช่องสัญญาณในแบบ HDMI ที่เป็นระบบการทำงานแบบ digital แท้ที่ให้ความละเอียดในการแสดงผลสูงถึง 1080P หมดปัญหาเรื่องการสูญเสียคุณภาพเพราะไม่ต้องมีการแปลงสัญญาณก่อนแสดงภาพ.น อกจากนั้น, HDMI ยังมาพร้อมคุณสมบัติ HDCP (High-bandwidth Digital Content Protection) สำหรับการปกป้องข้อมูลภาพและเสียงอีกด้วย.
-
GIGABYTE App CenterGIGABYTE App Center จะช่วยทำให้คุณเข้าถึง และเรียกใช้คุณสมบัติของเมนบอร์ด GIGABYTE ได้สะดวกยิ่งขึ้น โดยแอพลิเคชั่น GIGABYTE App Center จะมีการดีไซน์อินเทอร์เฟสที่สวยงาม มีฟังก์ชันให้เลือกใช้งานแบบครบวงจร ซึ่งด้วยฟีเจอร์ที่โดดเด่นของ GIGABYTE apps นี้ จะช่วยทำให้คุณสามารถเปิดการทำงานของแอพลิเคชั่นที่อยู่บนระบบของคุณขึ้นมาใช้งานได้อย่างรวดเร็ว
-
GIGABYTE EasyTune
เรียบง่าย และสะดวกต่อการใช้งานด้วยอินเทอร์เฟสที่ช่วยให้ผู้ใช้งานสามารถปรับแต่งได้ง่าย
• ปรับสัญญาณนาฬิกา หน่วยความจำ และแรงดันไฟฟ้าบนระบบปฏิบัติการวินโดว์
• แสดงผลข้อมูลของระบบโดยไม่จำเป็นต้องติดตั้งซอฟต์แวร์เพิ่ม
GIGABYTE Smart Fan 2 เมนบอร์ด GIGABYTE มีการปรับปรุง และพัฒนาคุณสมบัติการควบคุมพัดลมลองของซีพียู และพัดลมของระบบผ่านตัวควบคุมในระบบดิจิตอล โดย GIGABYTE Smart Fan 2 ช่วยให้คุณสามารถกำหนดค่าการทำงานของพัดลมซีพียู และระบบได้ตามความต้องการ. -
GIGABYTE @BIOS
GIGABYTE @BIOS app ช่วยให้คุณสามารถปรับปรุง BIOS ของระบบได้จากภายในวินโดวร์ โดยมีการออกแบบอินเทอร์เฟสที่ใช้งานง่าย และมีระบบการดาวน์โหลดเวอร์ชั่นใหม่ล่าสุดแบบอัตโนมัติจากเซริ์ฟเวอร์ของ GIGABYTE. -
GIGABYTE EZ SetupGIGABYTE EZ Setup ได้รับการออกแบบมาเพื่อลดความซ้ำซ้อน และขั้นตอนการกำหนดค่าสำหรับแอพลิเคชั่นต่างๆ ของ GIGABYTE apps ซึ่งประกอบไปด้วย Disk Mode Switch, Smart Connect, EZ Rapid Start และ EZ Smart response..
-
GIGABYTE UEFI DualBIOS™
สามารถควบคุมการทำงานของ BIOS ได้อย่างง่ายดายด้วย UI ที่เข้าใจได้ง่าย
• สามารถตั้งค่าโอเวอร์คล็อก และเพิ่มประสิทธิภาพในแบบเรียลไทม์
• ควบคุมด้วยเมาส์ และ Shortcuts ได้อย่างรวดเร็วแม่นยำ
ใหม่กับ Dashboard Mode ที่ทำให้คุณรู้สึกแตกต่าง โดย GIGABYTE UEFI DualBIOS™ ได้รับการปรับปรุงอินเทอร์เฟสใหม่เพื่อให้ผู้ใช้งานสามารถปรับแต่งระบบได้อย่างเต็มที่ สามารถตั้งค่าโอเวอร์คล็อก และเพิ่มประสิทธิภาพการทำงานในแบบเรียลไทม์ ให้การทำงานที่ลื่นไหลด้วยระบบการควบคุมด้วยเมาส์ และการแสดงทางลัดหรือ shortcuts ในการควบคุมที่รวดเร็วบน Dashboard Mode ซึ่งจะทำให้ผู้ใช้งานสามารถเข้าถึงข้อมูลทั้งหมดได้อย่างรวดเร็วทั้งการตรวจสอบข้อมูลซีพียู, กราฟิกการ์ด, ความเร็วหน่วยความจำ, อุณหภูมิ และแรงดันไฟฟ้าสำหรับการตั้งค่าโอเวอร์คล็อกผูใช้งานสามารถปรับสัญญาณนาฬิกาซีพียู ความถี่หน่วยความจำ และแรงดันไฟฟ้าแบบเรียลไทม์ใน BIOS ได้ทันที จึงช่วยประหยัดเวลาในการค้นหาการตั้งค่าที่เหมาะสมโดยไม่ต้องรีบูตเครื่องใหม่..
![](/FileUpload/global/Other/11/Photo/hdmi_logo_b.png)
* คำว่ำ HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress และโลโก้ HDMI เป็ นเคร ื่องหมำยกำรค้ำหรือเครื่องหมำยกำรค้ำจดทะเบียนของ HDMI Licensing Administrator, Inc.
* ข้อมูลเบื้องต้นมีไว้สำหรับอ้างอิงเท่านั้น GIGABYTE ขอสงวนสิทธิ์ในการปรับเปลี่ยนหรือแก้ไขเนื้อหาได้ตลอดเวลาโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
* ประสิทธิภาพสูงสุดที่ใช้ในการประชาสัมพันธ์เป็นเพียงข้อมูลตามทฤษฎีจากผู้ผลิตชิปเซ็ตที่เกี่ยวข้อง หรือองค์กรที่กำหนดคุณสมบัติอินเตอร์เฟส ประสิทธิภาพที่แท้จริงอาจแตกต่างกันโดยการตั้งค่าของระบบที่ไม่เหมือนกัน
* เครื่องหมายการค้าและโลโก้คุณสมบัติต่างๆ เป็นของผู้ถือสิทธิ์นั้นๆ
* เนื่องจากความต้องการหน่วยความจำมาตรฐานของสถาปัตยกรรมคอมพิวเตอร์ต่อหน่วยที่ไม่เหมือนกัน ดังนั้นขนาดหน่วยความจำที่จำเป็นอาจน้อยกว่าจำนวนที่ระบุไว้ก็ได้
