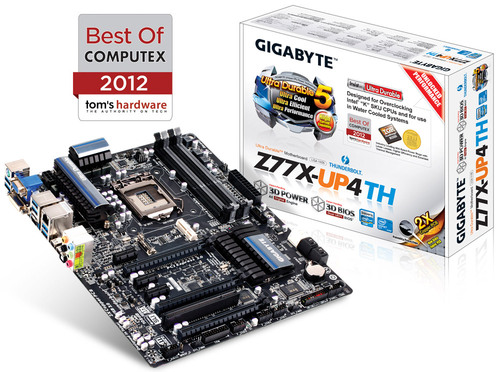

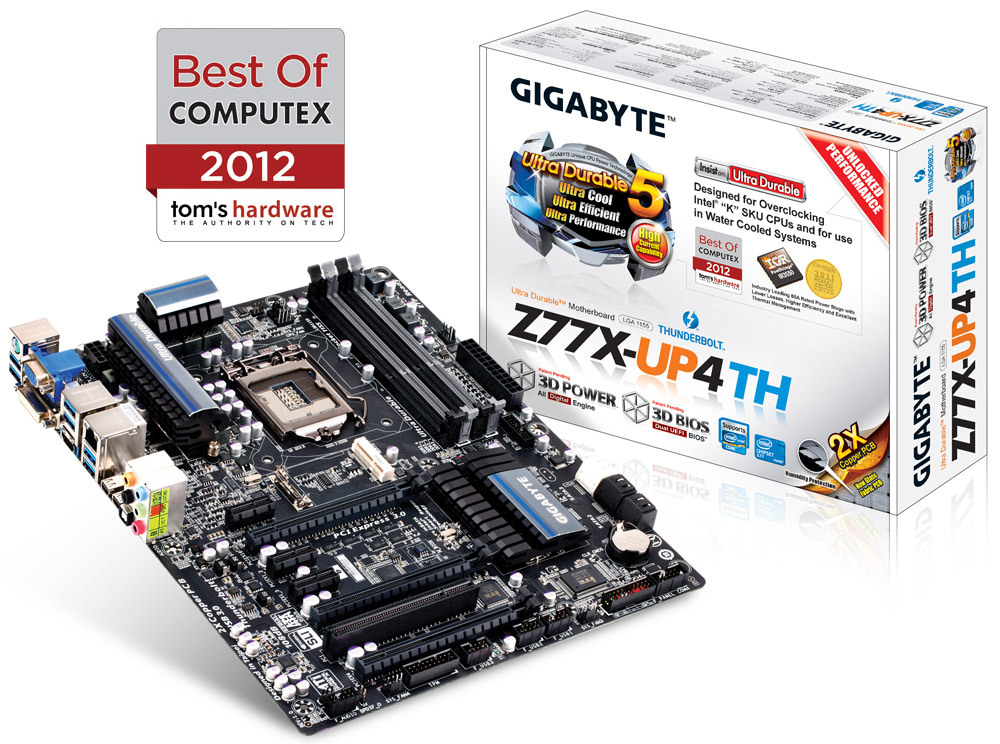

GA-Z77X-UP4 TH (rev. 1.0)

Intel® Certified Thunderbolt™ Device

GIGABYTE motherboards, the very first to offer fully certified dual onboard Thunderbolt™ ports. Capable of connecting up to 12 devices plus 3 digital displays simultaneously, with breathtaking data transfer speeds that can transfer 1TB of data in only five minutes, GIGABYTE Thunderbolt™ motherboards offer the fastest connection interface ever on the desktop PC.


Daisy Chain Technology - Up to 12 devices + 2 Display monitors

Compatibility may vary according to system configuration and device specifications. Requirement of 3 monitors output : Thunderbolt or display monitors plus 1 RGB or HDMI monitor.

GIGABYTE Thunderbolt™ motherboards allow users to daisy chain up to 12 devices simultaneously via an incredible bi-directional 10Gbps data pipeline that includes both PCIe and DisplayPort traffic. GIGABYTE Thunderbolt™ motherboards redefine desktop PC connectivity to make it far easier to connect multiple high speed storage devices and HD displays to your PC than ever before.

Performance may vary according to system configuration and device specifications.

Dual Thunderbolt™ - Fast, Flexible and Simple Connectivity for your Motherboard
GIGABYTE Thunderbolt™ motherboards are the first to be certified by Intel featuring dual Thunderbolt™ ports directly on the motherboard back panel I/O, with each Thunderbolt™ port supporting a maximum data transfer speeds with simultaneous bi-directional data transfer at speeds of up to 10Gbps - this means you can transfer a full HD 1080p movie in under 30 seconds.

High Current, Low Heat CPU Power Zone Design Features IR Digital Power Controller and IR3550 PowIRstage^® Ics


เมนบอร์ด GIGABYTE ที่พร้อมกับเทคโนโลยี GIGABYTE Ultra Durable™ 5 technology ซึ่งได้เลือกใช้ส่วนประกอบที่มีคุณภาพสูงมาใช้ออกแบบ CPU power zone ประกอบไปด้วย IR3550 PowIRstage® ICs จาก International Rectifier, 2X Copper PCB และ high current Ferrite Core Chokes ที่สามารถให้พลังงานได้มากถึง 60A, สามารถรองรับอุณหภูมิได้มากถึง 60°C* ซึ่งเย็นกว่าเมนบอร์ดรุ่นเก่าทุกรุ่น. โดยเทคโนโลยีนี้จะมาพร้อมกับเมนบอร์ด Intel® X79 และ Z77 Express Chipsets , GIGABYTE Ultra Durable™ 5 technology คือ นวัตกรรมในการออกแบบเมนบอร์ดที่ดีที่สุดในขณะนี้ more

เมนบอร์ด GIGABYTE Z77 series เป็นเมนบอร์ดที่ได้รับการออกมาเพื่อให้ผู้ใช้งานสามารถเรียกใช้ประโยชน์จากการใช้พลังงานได้อย่างยอดเยี่ยมภายใต้การผสมผสานการทำงานระหว่างฮาร์ดแวร์และซอฟต์แวร์ ด้วยพื้นฐานการออกแบบผ่าน Digital Power Engine สำหรับเพิ่มประสิทธิภาพของ 3rd generation Intel® Core™ processors ให้อำนาจการควบคุมที่เหนือระดับยิ่งกว่าที่เคยสัมผัส. เป็นครั้งแรกในอุตสาหกรรมที่มีการนำเอาตัวควบคุม digital controllers มาใช้ในออกแบบเพื่อใช้ควบคุม CPU, processor graphics, VTT และ system memory แทบไม่ต้องสงสัยเลยว่าองค์ประกอบที่สำคัญเหล่านี้จะได้รับพลังงานที่ใสสะอาด. โดย Digital Engine ใหม่นี้จะมาพร้อมกับระบบควบคุม Precise Auto Voltage Compensation ที่มีการชดเชยพลังงานที่แม่นยำก่อนจัดส่งพลังงานไปยังเมนบอร์ด GIGABYTE 7 series ของคุณ .


GIGABYTE 3D Power: Digital Voltage, Frequency and Phase Control
เป็นครั้งแรกในอุตสาหกรรมที่ GIGABYTE ได้นำเอา GIGABYTE's 3D Power ที่มีตัวควบคุม digital controllers สำหรับ CPU (Vcore), VTT, processor graphics และ memory (DDR) มาใช้งาน, ผู้ใช้สามารถตั้งค่า OVP (ป้องกันแรงดันไฟฟ้าเกิน/ Over Voltage Protection) และ OCP (ระบบป้องกันกระแสไฟเกิน/ Over Current Protection) ในการป้องกันการปรับแต่ง memory Load-line Calibration (เพื่อเพิ่มความเร็วในการตอบสนอง และแก้ไข vdroop หน่วยความจำ) ผู้ใช้งานสามารถปรับแต่งความถี่หน่วยความจำหรือ memory PWM frequency ในแบบ on-the-fly. ซึ่งนั่นหมายความว่าผู้ใช้งานสามารถเพิ่มประสิทธิภาพระบบของพวกเขาได้ทันที, ทำให้การทำงานยืดหยุ่น และสามารถการควบคุมการใช้พลังงานได้ดียิ่งขั้น

	ขณะนี้ผู้ใช้งานสามารถเพลิดเพลินไปกับยูทิลิตี้ 3D เพื่อใช้ในการปรับแต่ง โต้ตอบแบบ 3 มิติสำหรับควบคุมพลังงานที่ส่งไปยัง CPU และ Memory ได้อย่างรวดเร็วทั้ง : Voltage, Phase และ Frequency. พารามิเตอร์เหล่านี้มีความสำคัญต่อวิธีการจัดการ digital PWM สำหรับอุปกรณ์ไฟฟ้าที่สำคัญของเมนบอร์ด และสามารถช่วยให้ผู้ใช้งานสามารถโอเวอร์คล็อกได้อย่างรวดเร็วและมีเสถียรภาพมากที่สุด
	3D Power: Voltage Control พารามิเตอร์ที่ใช้แก้ไขแรงดันไฟฟ้าภายใน 3D Power™, ประกอบไปด้วย load line calibration สำหรับปรับความเร็วในการโหลดของ CPU, Vdroop สำหรับหลีกเลี่ยงแรงดันไฟฟ้าที่ไม่เหมาะสม. OVP (ป้องกันแรงดันไฟฟ้าเกิน/ Over Voltage Protection) สำหรับปรับเปลี่ยนหรือคืนค่าเริ่มต้นในการป้องกันความผิดพลาดของ CPU, memory controller, VTT และ system memory
	3D Power: Phase Control ผู้ใช้สามารถปรับ OCP OCP (ระบบป้องกันกระแสไฟเกิน/ Over Current Protection) ของ CPU, integrated memory controller และระดับการใช้พลังงานของ system memory ได้. โดยคุณสมบัตินี้จะช่วยทำให้การควบคุมเฟสในการให้พลังงาน เมื่อมีความจำเป็นมีเสถียรภาพมากยิ่งขึ้น
	3D Power: Frequency Control GIGABYTE's digital PWM ช่วยทำให้การควบคุมความถี่ที่ปรับได้ผ่านทาง International Rectifier PWM Controller มีความสะดวกมากยิ่งขึ้น. 3D Power™ frequency control ช่วยให้ผู้ใช้งานสามารถเปลี่ยนความถี่ PWM controller frequency เพื่อทำให้ CPU VRM สามารถปรับความเร็วในการส่งพลังงานได้อย่างรวดเร็วยิ่งขึ้น นอกจากนั้นผู้ใช้งานยังสามารถปรับคลื่นความถี่ PWM โดยรวม สูงสุด หรือ ต่ำสุดได้ตามความต้องการ

ปฏิวัติการออกแบบใหม่ด้วยโปรแกรม GIGABYTE 3D BIOS™ ที่ได้รับการพัฒนาและปรับปรุงมาจากเทคโนโลยี GIGABYTE UEFI DualBIOS™ ให้การควบคุมเป็นไปได้ง่ายกว่าด้วยสองโหมดการทำงานสุดพิเศษใหม่ล่าสุด. ตอบสนองต่อการทำงานได้ง่ายด้วยระบบโต้ตอบที่มีอินเทอร์เฟสสวยงาม ทางเลือกใหม่ของอินเทอร์เฟสที่ไม่ซ้ำใคร และมีประสิทธิภาพในการทำงานสูง

UEFI DualBIOS™ Technology
หัวใจหลักของเทคโนโลยี 3D BIOS™ ก็คือ การเพิ่ม physical BIOS ROMs บนเมนบอร์ดถึงสองตัว นอกจากนั้นยังมีการออกแบบอินเทอร์เฟสของ UEFI BIOS ให้เป็นแบบกราฟิกที่สวยงามด้วยภาพสีแบบ 32 บิต และสามารถใช้เมาส์เพื่อใช้ชี้ตำแหน่งสำหรับปรับแต่งได้, ซึ่งด้วยคุณลักษณะพิเศษของ UEFI DualBIOS™ นี้ จะทำให้การตั้งค่า BIOS กลายเป็นเรื่องที่ง่าย และน่าตื่นเต้นสำหรับมือใหม่ และมืออาชีพที่มีประสบการณ์สูง ที่สำคัญ UEFI BIOS ยังรองรับฮาร์ดไดร์ฟขนาดใหญ่ที่ทำงานในระบบปฏิบัติการแบบ 64 บิตอีกด้วย

3D Mode
การออกแบบที่ทำให้การควบคุมการตั้งค่า BIOS มีความคล่องตัวมากยิ่งขึ้น, GIGABYTE’s 3D mode จะมีความพิเศษในส่วนของ GUI ในการโต้ตอบที่มีความฉลาด และสามารถปรับเปลี่ยนค่าต่างๆ ได้อย่างง่ายดาย เช่น การตั้งค่า UEFI BIOS เพื่อเพิ่มประสิทธิภาพในการทำงาน. 3D Mode จะช่วยจำลองพื้นที่ที่ได้รับผลกระทบจากการปรับแต่ง BIOS ในส่วนต่างๆ ทำให้ผู้ใช้งานเกิดความเข้าใจที่ชัดเจนมากยิ่งขึ้น

Advanced Mode
UEFI BIOS จะถูกออกแบบมาเฉพาะสำหรับโอเวอร์คล็อกเกอร์และผู้เชี่ยวชาญที่ต้องการระบบการควบคุมฮาร์ดแวร์ที่ดีที่สุด. ดังนั้น GIGABTYE’s จึงได้ติดตั้ง M.I.T. tuning technology สำหรับปรับแต่งค่าพารามิเตอร์มาอย่างเต็มที่ โดยจะมีการออกแบบระบบการทำงานให้เป็นแบบ digital 3D Power engine. ซึ่งด้วยคุณสมบัติของ Advanced Mode นี้จะทำให้การควบคุมการปรับจูนในส่วนต่างๆ มีความง่ายดาย และน่าใช้งานด้วยอินเทอร์เฟสกราฟิกแบบ UEFI

New 3rd generation Intel^® ใหม่กับชุดประมวลผล 3rd generation Intel® Core™ processors ที่ได้รับการผลิตมาด้วยเทคโนโลยี 22nm ที่เหนือล้ำ, ให้ประสิทธิภาพในการทำงานที่ยอดเยี่ยมบนพื้นฐานของ LGA 1155 socket, เติมเต็มสมรรถนะที่แตกต่างด้วยระบบการทำงานแบบ 4 คอร์ high-performance แบบ 64-bit และความสามารถในการรองรับแคชสูงถึง 8MB (L3 cache Smart Cache). นอกจากนั้นก็ยังพร้อมสนับสนุน Intel® Turbo Boost 2.0 Technology และการเพิ่มความเร็ว clock speed โดยอัตโนมัติทุกครั้งเมื่อคุณต้องการ

ด้วย Intel® Rapid Start Technology™ จะช่วยทำให้การทำงานของอุปกรณ์ที่อยู่ในโหมด sleep สามารถทำงานได้เร็วขึ้น แม้จะอยู่ในช่วงเวลาหยุดการทำงาน

ด้วย Intel® Smart Connect Technology จะช่วยทำให้การปรับปรุง email, favorite apps, และ social networks และกิจกรรมอื่นๆ ของคุณที่เกิดบนโลกออนไลน์เป็นไปอย่างอัตโนมัติแม้อยู่ใน sleep โหมด. ไม่มีการรอคอยหรือ เพราะคุณสามารถอัพเดตข้อมูลข่าวสาร หรือเพื่อนๆ ได้ทุกช่วงเวลา

เมนบอร์ด GIGABYTE 7 series สนับสนุน Lucid Virtu GPU virtualization technologies - virtualization คือซอฟ์ตแวร์ที่ดีที่สุดในการเพิ่มประสิทธิภาพของเครื่องพีซีในการตอบสนองที่รวดเร็ว มี response times ที่ต่ำ, ให้การประมวลผลวีดีโอดีขึ้น และให้ภาพนุ่มนวล พร้อมสภาพแวดล้อมที่สมจริง
นอกจากนั้น Lucid Universal MVP ยังมาพร้อมกับฟีเจอร์ Hyperformance, ในการลดการแสดงผลที่ซ้ำซ้อน สามารถส่งมอบพลังการทำงานได้เต็มประสิทธิภาพ ให้ frame rates ที่ลื่นไหล และ ช่วยเพิ่มความคมชัดโดยไม่เกิดเกรนในภาพ
Free Upgrade for your Graphics

ระบบทดสอบ : 3rd generation Intel Core processor 3.2G / เมนบอร์ด GA-Z77X-UD3H/ แรมDDR3 1333/ ระบบปฏิบัติการ Win7 64Bit. คะแนนทดสอบใช้สำหรับอ้างอิงเท่านั้น

GIGABYTE EZ Smart Response utility เป็นโปรแกรมง่ายๆ ที่ช่วยให้ผู้ใช้งานสามารถกำหนดค่าของระบบได้อย่างรวดเร็วและง่ายดาย ซึ่งในอดีตที่ผ่านมาการเปิดใช้งานเทคโนโลยีดังกล่าวจะต้องมีการกำหนดคอนฟิกใน BIOS ในส่วนของ RAID mode, แต่ด้วยความพิเศษของยูทิลิตี้นี้ผู้ใช้งานสามารถติดตั้ง Intel® Rapid Storage Utility เพื่อใช้ในการตั้งค่าของ Intel’s Smart Response Technology ได้ทันที โดยระบบการติดตั้ง GIGABYTE EZ Smart Response จะเป็นแบบอัตโนมัติที่ไม่ซับซ้อน และง่ายต่อการดำเนินการ ด้วยยูทิลิตี้นี้จะช่วยทำให้ผู้ใช้งานสามารถเพิ่มประสิทธิภาพของระบบได้อย่างรวดเร็วและง่ายดายอย่างที่ไม่เคยสัมผัสมาก่อน

เมนบอร์ด GIGABYTE 7 Series จะมาพร้อมฟีเจอร์ exclusive EZ Setup utility ซึ่งช่วยให้ผู้ใช้งานสามารถเข้าถึง Intel® technologies เพื่อเพิ่มความเร็วในการทำงานของพีซีได้. โดยภายในของ EZ Setup utility จะมาพร้อมกับยูทิลิตี้ ‘EZ’ จำนวน 3 ตัว ในการควบคุมการทำงานต่างๆ ของ Intel® technologiesประกอบไปด้วย Intel® Smart Response, Intel® Rapid Start และ Intel® Smart Connect. GIGABYTE EZ Setup จะทำให้คุณสนุกไปกับการเชื่อมต่อที่แสนง่ายดาย
* EZ Setup utility is available for download from the official GIGABYTE website.

เมนบอร์ด GIGABYTE 7 series จะมีการติดตั้ง onboard mSATA slot มาให้พร้อม เพื่อทำให้การตอบสนองต่อ Intel® Smart Response and Intel® Rapid Start. สามารถทำได้ง่ายขึ้นด้วยพื้นฐานของ SSD-based technologies ในขณะที่มีต้นทุนที่ต่ำ และมีประสิทธิภาพในการทำงานสูง ผู้ใช้งานจะเพลิดเพลิน และสนุกไปกับการตอบสนองของเครื่องคอมพิวเตอร์ที่เร็วขึ้นกว่าเดิม อย่างเห็นได้ชัดทังการบูตระบบและการทำงานของระบบทั่วไป
Download : Intel Smart Response SSD Available Vender List

เมนบอร์ด GIGABYTE 7 series จะมาพร้อมกับ GIGABYTE 333 Onboard Acceleration , ซึ่งเป็นเทคโนโลยีที่ได้รับการออกแบบมาเพื่อเพิ่มความเร็วในการทำงาน, ประกอบไปด้วย SuperSpeed USB 3.0 technology, SATA Revision 3.0 (6Gbps) technology และ 3x USB power boost ที่มีอยู่บนl USB ports ในการชาร์จพลังงานให้กับ USB devices.

เมนบอร์ด GIGABYTE 7 series จะมาพร้อมกับ GIGABYTE On/Off Charge technology ที่ได้รับการออกแบบมาสำหรับชาร์จพลังงานให้กับ iPhone, iPad และ iPod Touch ผ่านเครื่องพีซีแม้อยู่ในโหมดสแตนด์บาย หรือแม้กระทั้งปิดเครื่อง ซึ่งด้วยความสามารถของฟีเจอร์ GIGABYTE's 3x USB Power, จะช่วยทำให้พอร์ต USB ที่มีคุณสมบัติ On/Off Charge ของเมนบอร์ด GIGABYTE สามารถชาร์จพลังงานได้รวดเร็วยิ่งขึ้น

* Due to certain mobile phone limitations, users may need to connect the mobile phone to their PC before the PC enters S4/S5 mode to enable a quick charge from non ON/OFF Charge USB ports.
Charging results may vary by model.

ด้วยการปรับปรุงระบบการประมวลผลกราฟิกและมัลติมีเดียใน 3rd generation Intel® Core™ processors จะช่วยทำให้ผู้ใช้งานได้สัมผัสกับประสบการณ์ความบันเทิงที่ยอดเยี่ยมด้วยการสนับสนุนระบบการแสดงผลดิจิตอล ได้แก่ DirectX 11, Intel® Quick Sync Video 2.0 และ Intel® HD Graphics 4000/2500 ซึ่งด้วยคุณสมบัตินี้คุณจึงแน่ใจได้ว่าคุณจะสามารถยกระดับการเล่นเกมสามมิติ และเข้าถึงความสนุกของความบันเทิงในแบบ HD ได้เต็มอรรถรส

Faster media encoding performance
ประหยัดเวลาอันมีค่าของคุณในการสร้างสรรค์ และแก้ไขวีดีโอ เพื่อใช้งานร่วมกับอุปกรณ์อื่นๆ เช่น เช่นการแชร์ไฟภายในบ้าน ผ่านอินเทอร์เน็ตได้อย่างรวดเร็วกว่าที่เคย ด้วย Intel Quick Sync Video ที่ทำงานในระดับฮาร์ดแวร์แทนการเข้ารหัสด้วยซอฟต์แวร์
