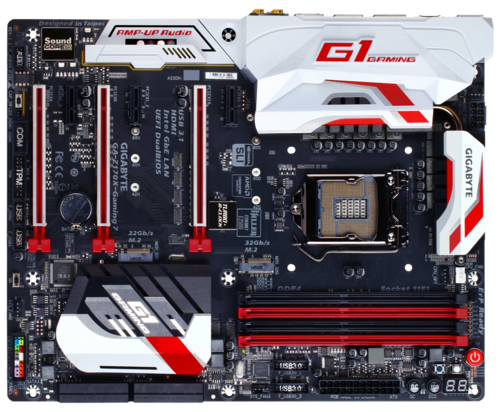

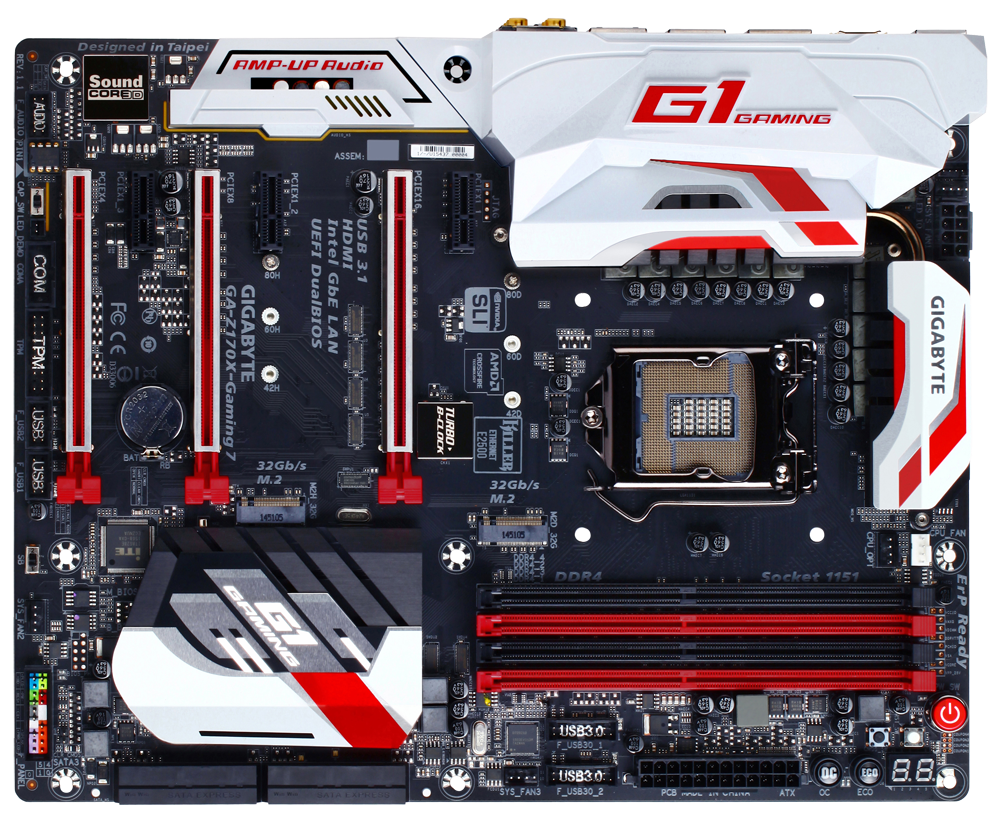

GA-Z170X-Gaming 7 (rev. 1.1)
Intel® Z170 Chipset
- Intel® Thunderbolt™ 3 Certified Motherboard
- Supports 7th / 6th Generation Intel® Core™ Processors
- Dual Channel DDR4, 4 DIMMs
- Intel® USB 3.1 with USB Type-C™ - The World's Next Universal Connector
- 3-Way Graphics Support with Exclusive Ultra Durable Metal Shielding over the PCIe Slots
- Dual PCIe Gen3 x4 M.2 Connectors with up to 32Gb/s Data Transfer (PCIe NVMe & SATA SSD support)
- 3 SATA Express Connectors for up to 16Gb/s Data Transfer
- Integrated HDMI 2.0 support
- Creative SoundCore™ 3D Gaming Audio
- Killer™ E2500 and Intel® Gaming Networks
- LED Trace Path with Multi-Color Choice
- APP Center Including EasyTune™ and Cloud Station™ Utilities
- GIGABYTE UEFI DualBIOS™ Technology
GIGABYTE Z170X-Gaming 7 Unboxing Video
-
Next Generation 40 Gb/s Thunderbolt™ 3Thunderbolt™ 3 – The fastest 40Gb/s single-wire connection
Intel® Thunderbolt™ 3 Certified MotherboardPowered by Intel's own Thunderbolt controller the new Thunderbolt™ 3 protocol, which is available over a USB Type-C™ connector on the back I/O of the GIGABYTE Z170X-Gaming 7, brings an unprecedented single-wire bandwidth of up to 40 Gb/s -- twice more than the previous generation of Thunderbolt! This incredible increase in bandwidth is also accompanied with support for different protocols such as DisplayPort 1.2 and USB 3.1, which is backwards compatible with USB 3.0 and USB 2.0, opening up a world of new possibilities.
To upgrade the Z170X-Gaming 7, go to: http://www.gigabyte.com/products/product-page.aspx?pid=5481#utility
Daisy-chain Multiple DevicesSupport for DisplayPort 1.2 makes Thunderbolt™ 3 a must have for any enthusiast. The Z170X-Gaming 7 is able to support a display in 4K resolution at 60 FPS. In addition, Thunderbolt™ 3 over USB Type-C™ has revolutionary industry-first features such as Power Delivery 2.0, and the ability to daisy-chain up to 6 devices thanks to the Z170X-Gaming 7’s USB Type-C™ port. -
The Intel® USB 3.1 controller utilizes 4 PCIe Gen3 lanes, offering up to 32 Gb/s total bandwidth, for uncompromised transfer speeds of up to 10 Gb/s per USB 3.1. With twice the bandwidth compared to its previous generation, and backwards compatibility with USB 2.0 and 3.0, the much improved USB 3.1 protocol is available over the new reversible USB Type-C™ and the traditional USB Standard-A connector for better compatibility over a wider range of devices.
-
The World's Next Universal Connector
Connecting the Future - USB Type-C™:
Reversible USB Type-C™ with USB 3.1
* *คุณสมบัติของผลิตภัณฑ์อาจแตกต่างกันไปตามแต่ละโมเดล
-
LED Trace Path with Multi-Color ChoicesPersonalize your next PC rig to your liking by selecting the color of your choice to illuminate the LED trace path lighting. A total of 7 colors are available to make your system appearance unique!
Rear Panel LED -
GIGABYTE AMP-UP Audio™ TechnologyGIGABYTE Z170X-Gaming 7 motherboard is equipped with the GIGABYTE exclusive AMP-UP Audio Technology, which provides the industry's highest level of onboard audio features and technologies. With GIGABYTE AMP-UP Audio, gamers and audiophiles are able to experience crisp, ultra-realistic sound effects while gaming, and the richest possible sound experience when listening to their favorite music and movies.
-
Creative® Sound Core3D™ Quad-Core Audio ProcessorCombining world's first Quad-Core Creative Sound Core3D Audio Processor Plus Advanced Creative SBX PROSTUDIO Audio Suite.
+ Harnessing the power of a Dedicated Audio Processor to offload workload from CPU
+ Total solution from Creative (Hardware +Software)
+ Richer overall audio experience
-
SBX Pro Studio™ suite of audio playback technologies deliver a new level of audio immersion. Realistic surround sound, the ability to clearly hear specific sounds in a gaming environment are just a few elements of SBX Pro Studio that enhances the overall experience, be it movies, games or music.
Creative SBX Pro Studio™ Audio Suite
-
GIGABYTE Exclusive : Upgradable OP-AMPCustomizable+ Users can choose audio quality based on individual listening preferences.
+ Wide availability of additional OP-AMPs.
Low Cost way to dramatically improve audio quality+ Improve audio dynamics and overall sound-quality with little cost.
+ No need for expensive speakers or high-end audio equipment.
Exclusive onboard 'Gain Boost' selector switches+ Select either standard 2.5x or high-amplification 6x mode.
+ 6x mode is ideal for high impedance speakers and headphones
-
High End Audio CapacitorsGIGABYTE G1™ Gaming motherboards use high end, Japanese branded Nichicon audio capacitors. These professional audio capacitors deliver the highest quality sound resolution and sound expansion to create the most realistic sound effects for professional gamers.
-
USB DAC-UP
The above photos are for reference only.
Clean, low-noise power for your Digital-to-Analog Audio converter
GIGABYTE มาพร้อม GIGABYTE USB DAC-UP สามารถส่งมอบประสิทธิภาพที่สะอาด, ปราศจากสัญญาณรบกวนในการแปลง Digital-to-Analog Converter. DACs สามารถลดความผันผวนของพลังงานจาก USB ports อื่นๆ, เป็นเหตุผลที่ GIGABYTE ได้ใช้ USB DAC-UP แยกเพื่อช่วยลดความผันผวนที่เกิดขึ้น สร้างความมั่นใจในการสัมผัสประสบการณ์ด้านเสียงที่ดีที่สุด.
-
HDMI 2.0 for 4K/60P/21:9/HDCP 2.2 SupportHDMI 2.0, which is backwards compatible with HDMI 1.4, offers 18 Gb/s of bandwidth – nearly twice that of the previous generation. This unlocks the potential for users to transfer multiple video streams, as well as a native cinematic 21:9 ratio (which most movies are shot in), offering the best visual experience for viewers.
Requires the latest Intel® Graphic Driver from GIGABYTE website. -
Killer™ E2500 is a high-performance, adaptive gigabit Ethernet controller that offers better online gaming and media performance compared to standard solutions.
Killer™ E2500 Gaming Network / Intel® Gigabit LAN
Intel® Gigabit LAN networking, a popular choice with gamers, delivers several performance-enhancing features such as advanced interrupt handling to help reduce CPU overhead and Jumbo Frame support for extra large data packets.
-
-
2-Way SLI™/3-Way CrossFire™ Multi-Graphicsรองรับการทำงานร่วมกับกราฟิกการ์ดที่มีประสิทธิภาพสูง สำหรับผู้ที่ชื่นชอบการเล่นเกมที่ต้องการอัตราเฟรมเรทสูง โดยไม่กระทบกับความละเอียด.
-
Industry Leading Ultra Durable™ PCIe Metal Shieldingด้วยนวัตกรรมการออกแบบชิลด์ครอบสแตนเลสแบบชิ้นเดียวจาก GIGABYTE จะช่วยเสริมความแข็งแรงทนทานให้กับ PCIe connectors เพื่อให้รองรับการติดตั้งกราฟิกการ์ดที่มีน้ำหนักมากๆ ได้ดียิ่งขึ้น
-
ด้วย 2 PCIe Gen3 x4 M.2 คอนเน็คเตอร์ออนบอร์ด, GIGABYTE ได้ออกแบบเพื่อนำมาสู่การเชื่อมต่อ PCI-Express สำหรับอุปกรณ์ SSD ส่งมอบความเร็วในการโอนถ่ายข้อมูลได้สูงถึง 32 Gb/s ต่อการเชื่อมต่อ, โดย Dual M.2 เป็นโซลูชั่นการจัดเก็บข้อมูลที่สมบูรณ์แบบในขณะเดียวกันยังสนับสนุน RAID modes อีกด้วย
Dual PCIe Gen3 x4 M.2
The above photos are for reference only.
-
Turbo B-Clock:Built-in Advanced Performance Tuning IC
เมนบอร์ด GIGABYTE เพิ่มคุณสมบัติ TURBO B-Clock Tuning IC ออนบอร์ด ที่เปิดโอกาสให้โอเวอร์คล็อกเกอร์สามารถปรับเปลี่ยนค่าความถี่ BCLK ได้ตามความต้องการ โดยมีช่วงในการปรับจูน Tuning IC, ตั้งแต่ 90MHz - 200MHz เพื่อช่วยให้การโอเวอร์คล็อกไม่ถูกจำกัดแค่ช่วงที่เกิดขึ้นในระบบเดิมมากถึง 5% -
Next Generation SATA ExpressSATA Express ออกแบบมาเพื่อใช้ประโยชน์จาก PCI Express และ SATA เพื่อให้แบนด์วิดธ์ที่สูง, ให้อัตราการโอนถ่ายข้อมูลสูงถึง 16Gb/s
The above photos are for reference only. Features may vary by model.
-
All New GIGABYTE™ App Center Including EasyTune™, Cloud Station™ Utilities and More…
GIGABYTE EasyTune™ ออกแบบด้วยอินเทอร์เฟสที่เรียบง่าย ช่วยให้ผู้ใช้งานสามารถปรับแต่งตั้งค่าระบบได้อย่างง่ายดาย เช่น การปรับสัญญาณนาฬิกา การปรับแรงดันไฟฟ้าในสภาพแวดล้อมระบบปฏิบัติการ Windows ด้วยฟังก์ชั่น Smart Quick Boost เพียงคลิกเดียวระบบจะดำเนินการโอเวอร์คล็อกโดยอัตโนมัติ ช่วยให้ระบบบูตเพิ่มประสิทธิภาพในจังหวะที่คุณต้องการได้อย่างรวดเร็ว
APP Center
GIGABYTE APP Center จะช่วยให้คุณเข้าถึงการใช้งานได้อย่างง่ายดาย เพื่อสร้างความรวดเร็วในการใช้งานที่แสนสะดวก ช่วยให้ผู้ใช้งานสามารถเรียกใช้ประโยชน์จากเมนบอร์ด GIGABYTE ของคุณได้อย่างสูงสุด ด้วยอินเตอร์เฟสที่เรียบง่าย เป็นมิตรกับผู้ใช้งาน, GIGABYTE APP Center จะช่วยให้คุณสามารถติดตั้ง GIGABYTE APPs บนระบบของคุณได้อย่างรวดเร็ว.
ช่วยให้คุณสามารถเรียกใช้ประสิทธิภาพในระดับสูงสุดจากเครื่องพีซีของคุณ ด้วยคุณสมบัติการโอเวอร์คล็อกจาก GIGABYTE ที่ใช้งานได้อย่างง่ายดาย
Easy Tune™
Cloud Station™GIGABYTE™ Cloud Station™ ประกอบไปด้วยแอพพลิเคชั่นที่หลากหลายของ GIGABYTE ที่ช่วยให้สมาร์ทโฟน/แท็บเล็ตสามารถสื่อสาร ใช้ทรัพยากรร่วมกัน รวมถึงการควบคุมเครื่องเดสก์ทอปพีซีของคุณ ผ่านการเชื่อมต่อแบบไร้สายได้.
-
Long Lifespan Durable Black™ Solid Capsเมนบอร์ด GIGABYTE ได้รับการออกแบบด้วย solid state capacitors คุณภาพสูง ช่วยเพิ่มประสิทธิภาพสูงสุดเป็นเวลายาวนาน แม้ระบบจะอยู่ในสภาวะการทำงานแบบหนักหน่วง ด้วย ultra-low ESR ไม่ว่าซีพียูจะอยู่ในสภาวะโหลดสูงสุด คุณสมบัตินี้จะช่วยให้ผู้ที่ต้องการผลักดันระบบให้มีสมรรถนะที่สูงขึ้นกลายเป็นเรื่องที่ง่ายดาย มีความน่าเชื่อถือและให้เสถียรภาพสูง ที่มีในเฉพาะเมนบอร์ด GIGABYTE เท่านั้น
-
-
EKWB Water Cooling ReadyDesigned and engineered in co-operation with GIGABYTE®, this monoblock uses award winning EK-Supremacy EVO cooling engine to ensure best possible CPU cooling. This water block directly cools Intel LGA-1151 socket type CPU and power regulation (MOSFET) module as water flows directly over all critical areas. It is a very high flow water block that can be easily used with the system using weaker water pumps. Unlike other solution on the market, this is a true one-piece, sturdy and reliable liquid cooling product which requires only two connector fittings for proper operation.
Note: EKWB water block and it’s accessories are not included with the motherboard and are not covered by the motherboard warranty. For more information about EK’s water block, please visit: https://shop.ekwb.com/ek-fb-ga-z170x-monoblock-nickel -
15μ Gold Plated CPU Socket Designเมนบอร์ด GIGABYTE จะมาพร้อมกับ 15 micron thick gold plated CPU socket (การชุบทองบน socket), ซึ่งนั่นหมายความว่าผู้ใช้งานจะสามารถสนุกและเพลิดเพลินไปกับการทำงานได้ยาวนานยิ่งขึ้น และมีความน่าเชื่อถือสูง โดยไม่ต้องกังวลใดๆ เกี่ยวกับการสึกหรอที่เกิดขึ้นบน CPU socket .
-
4K Ultra HD Support4K resolution is the next technological milestone in high-definition content delivery, utilizing approximately 4,000 pixels on the horizontal axis, more than four times today's standard HD pixel density. GIGABYTE motherboards provide native 4K support with integrated Intel® HD Graphics via HDMI.
-
HDMI™ - The Next Generation Multimedia InterfaceHDMI™ is a High-Definition Multimedia Interface which provides up to 5Gb/s video transmitting bandwidth and 8-channel high quality audio all through a single cable. Able to transmit superior, uncompressed digital video and audio, HDMI™ ensures the crispest rendering of digital content up to 1080p without the quality losses associated with analog interfaces and their digital-to-analog conversion. In addition, HDMI™ is compatible with HDCP (High-bandwidth Digital Content Protection), allowing the playback of Blu-ray/HD DVD and other protected media content.
-
