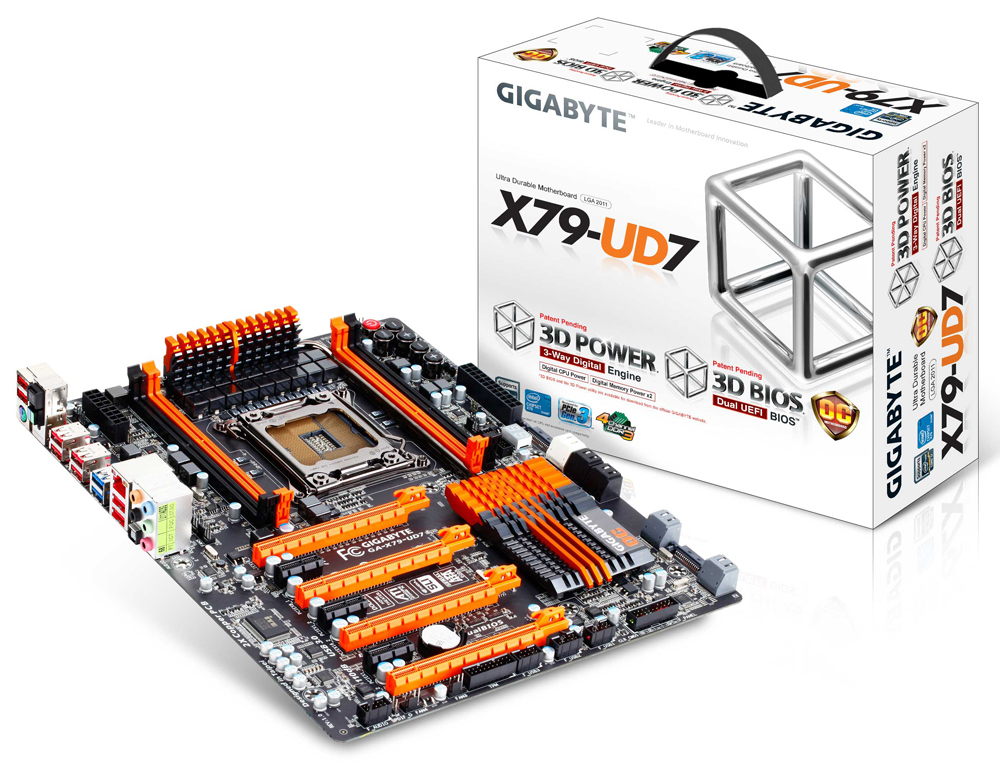

GA-X79-UD7 (rev. 1.0)

GIGABYTE X79 series motherboards are designed to unite unrivalled desktop PC performance with a new level of flexibility and hardware control. Based on the latest Intel^® X79 Express Chipset, supporting the new LGA 2011 Intel^® Core™ i7 processors, GIGABYTE X79 series motherboards bring DIY builders to a new area of performance-oriented computing.

เมนบอร์ด GIGABYTE X79 GIGABYTE X79 series ได้รับการออกแบบให้สามารถเรียกใช้พลังงานในการทำงานได้อย่างเต็มที่ด้วยฟีเจอร์ใหม่ที่มีชื่อว่า GIGABYTE 3D Power, โดยคุณสมบัติดังกล่าวจะเป็นคุณสมบัติพื้นฐานที่มีอยู่ใน 3-way Digital Power Engine ที่ใช้สำหรับควบคุมการทำงานของ PWM และ memory โดยเทคโนโลยีดังกล่าวได้รับการออกแบบใหม่มาสำหรับควบคุม Digital PWM controller โดยเฉพาะ

All New Digital Power Control for the CPU and Memory
ใหม่กับระบบ Digital PWM controller, GIGABYTE's 3D Power™ จะช่วยส่งมอบพลังงานให้กับ CPU และ memory โดยไม่สร้างภาระให้กับระบบ. โดยระบบไฟแบบ digital power จะช่วยเพิ่มประสิทธิภาพในการควบคุมแรงดันไฟได้อย่างยิ่งกว่า ช่วยทำให้เมนบอร์ด GIGABYTE X79 สามารถโอเวอร์คล็อกได้ดียิ่งขึ้น
เป็นครั้งแรกในอุตสาหกรรมที่ GIGABYTE ได้นำเอาตัวควบคุม digital memory controllers สำหรับ memory, VTT and IMC มาใช้งาน, เพื่อใช้งานสำหรับปรับแต่งระบบในแบบเรียวไทม์. ผู้ใช้สามารถตั้งค่า OVP (ป้องกันแรงดันไฟฟ้าเกิน/ Over Voltage Protection) และ OCP (ระบบป้องกันกระแสไฟเกิน/ Over Current Protection) ในการป้องกันการปรับแต่ง memory Load-line Calibration (เพื่อเพิ่มความเร็วในการตอบสนอง และแก้ไข vdroop หน่วยความจำ) ผู้ใช้งานสามารถปรับแต่งความถี่หน่วยความจำหรือ memory PWM frequency ในแบบ on-the-fly. ซึ่งนั่นหมายความว่าผู้ใช้งานสามารถเพิ่มประสิทธิภาพระบบของพวกเขาได้ทันที, ทำให้การทำงานยืดหยุ่น และสามารถการควบคุมการใช้พลังงานได้ดียิ่งขั้น โฉมใหม่ของระบบการบริหารจัดการพลังงานในรูปแบบดิจิตอลใหม่ที่คุณสามารถพบได้ใน GIGABYTE X79 เท่านั้น

	ขณะนี้ผู้ใช้งานสามารถเพลิดเพลินไปกับยูทิลิตี้ 3D เพื่อใช้ในการปรับแต่ง โต้ตอบแบบ 3 มิติสำหรับควบคุมพลังงานที่ส่งไปยัง CPU และ Memory ได้อย่างรวดเร็วทั้ง : Voltage, Phase และ Frequency. พารามิเตอร์เหล่านี้มีความสำคัญต่อวิธีการจัดการ digital PWM สำหรับอุปกรณ์ไฟฟ้าที่สำคัญของเมนบอร์ด และสามารถช่วยให้ผู้ใช้งานสามารถโอเวอร์คล็อกได้อย่างรวดเร็วและมีเสถียรภาพมากที่สุด.
	3D Power: Voltage Control พารามิเตอร์ที่ใช้แก้ไขแรงดันไฟฟ้าภายใน 3D Power™, ประกอบไปด้วย load line calibration สำหรับปรับความเร็วในการโหลดของ CPU, Vdroop สำหรับหลีกเลี่ยงแรงดันไฟฟ้าที่ไม่เหมาะสม. OVP (ป้องกันแรงดันไฟฟ้าเกิน/ Over Voltage Protection) สำหรับปรับเปลี่ยนหรือคืนค่าเริ่มต้นในการป้องกันความผิดพลาดของ CPU, memory controller, VTT และ system memory
	3D Power: Phase Control ผู้ใช้สามารถปรับ OCP OCP (ระบบป้องกันกระแสไฟเกิน/ Over Current Protection) ของ CPU, integrated memory controller และระดับการใช้พลังงานของ system memory ได้. โดยคุณสมบัตินี้จะช่วยทำให้การควบคุมเฟสในการให้พลังงาน เมื่อมีความจำเป็นมีเสถียรภาพมากยิ่งขึ้น
	3D Power: Frequency Control GIGABYTE's digital PWM ช่วยทำให้การควบคุมความถี่ที่ปรับได้ผ่านทาง International Rectifier PWM Controller มีความสะดวกมากยิ่งขึ้น. 3D Power™ frequency control ช่วยให้ผู้ใช้งานสามารถเปลี่ยนความถี่ PWM controller frequency เพื่อทำให้ CPU VRM สามารถปรับความเร็วในการส่งพลังงานได้อย่างรวดเร็วยิ่งขึ้น นอกจากนั้นผู้ใช้งานยังสามารถปรับคลื่นความถี่ PWM โดยรวม สูงสุด หรือ ต่ำสุดได้ตามความต้องการ.

ให้แบนด์วิดธ์ของข้อมูลได้อย่างมีศักยภาพ 25GB/Sec และ 256 Bits memory addressing, GIGABYTE X79 series ช่วยให้คุณได้สัมผัสกับประสิทธิภาพของการเรียกใช้งานหน่วยความจำได้อย่างแท้จริง. ให้คุณเพิ่มขนาดความจุของขนาดหน่วยความจำได้ไม่จำกัด

ครั้งแรกของเมนบอร์ด GIGABYTE ที่ได้รับการออกแบบด้วย Gen.3 PCI Express technology, พร้อมส่งมอบประสบการณ์ความเร็วของ bandwidth เพื่อให้การโอนถ่ายข้อมูลของกราฟิกการ์ดสำหรับนักเล่นเกมมีความรวดเร็วขึ้น อย่างที่ไม่เคยมีมาก่อน..
* PCIe Gen. 3 ต้องอาศัยความเข้ากันได้ของซีพียูและกราฟิกการ์ด.

The GIGABYTE X79-UD7 delivers the industry's most scalable graphics platform, with support for both 4-way ATI CrossfireX™ and Nvidia SLI™. Providing 4 PCI Express 3.0 x16 connectivity, X79-UD7 delivers ultra smooth 3D rendering, blazing-fast frame rates and enhanced graphics capabilities for users wanting to get the highest level of graphics performance from their system.

The GIGABYTE X79 OC-VRM allows you to overclock the CPU PWM in real-time. The GIGABYTE X79-UD7 is powered by a 16-phase power VRM via two 8-pin molex power connectors. Up to 1,500 Watts of power can be delivered to the CPU if needed for extreme overclocking and ultimate performance levels. The GIGABYTE X79-UD7 also features a unique POScap and PowerPAK MOSFET design that makes VRM insulation for extreme overclocking much easier than on traditional designs, while delivering faster power transfers and low temperatures. The GIGABYTE OC VRM is designed specifically for pursing the ultimate CPU performance, with low temperatures, great power stability and instant power feedback – ideal for breaking world records on Intel^® Core™ i7 processors.

OC-Touch enables Overclockers to quickly and easily get the best performance from their system. Onboard OC-Touch buttons allow Overclockers to manually adjust the CPU ratio, BCLK settings as well as adjustments to the BCLK stepping ratio, to either 1MHz or 0.1MHz increments. These changes can be made in real-time, whether in BIOS, DOS, or Windows^® without the need for rebooting, so that users can quickly fine-tune their system and find their CPU’s maximum frequency. A unique back-panel OC button allows novice Overclockers to automatically load a predetermined overclock configuration before continuing with OC-Touch to quickly find their CPU's best margin. Onboard voltage measurement modules are also included to help users to conveniently monitor individual component voltages.

OC-DualBIOS™ -จะมาพร้อมกับ onboard BIOS LED สำหรับแสดงสถานะเปิดปิด และช่วยให้ผู้ใช้สามารถเลือก BIOS หลักสำหรับการใช้งานปกติ และหนึ่ง BIOS สำหรับการโอเวอร์คล็อกได้ พร้อมกันนั้นก็ยังสามารถทำหน้าที่ในการสำรองข้อมูล BIOS ในกรณีที่ระบบเกิดความล้มเหลวระหว่างการโอเวอร์คล๊อกผ่าน BIOS จำนวน 2 ตัวได้อีกด้วย ที่สำคัญผู้ใช้ยังสามารถบันทึกข้อมูลการปรับแต่งที่แตกต่างกันได้หลาย รูปแบบ – โดยคุณสมบัตินี้มีประโยชน์มากเมื่อโอเวอร์คล็อกเกอร์ต้องการอัพเดต BIOS ใหม่ แต่ไม่ต้องการสูญเสียการตั้งค่าเดิมของพวกเขา

OC-PEG provides two onboard SATA power connectors that provide more stable PCIe power when using 3-way and 4-way graphics configurations. Each connector uses power from a different phase of the power supply, helping to provide a better, more stable graphics overclock. The independent power inputs for the PCIe slots helps to improve even single graphics card overclocking. For 4-way CrossFireX™, users must install OC-PEG to avoid over current in the 24pin ATX connector.

GIGABYTE X79 motherboards take advantage of the most comprehensive PCI Express data bus ever seen on a desktop PC platform. The Intel^® X79 platform integrates all PCI Express lanes in to the CPU, resulting in lower latency and even faster performance for the latest discrete GPU and multi-GPU configurations.

With 2 kinds data transfer mode, GIGABYTE Bluetooth 4.0 and WiFi Card providing spec 300 Mbps transfer rates, 802.11n supports the latest WiFi specifications for better signal coverage, and featuring the newest Bluetooth 4.0, you will not suffer from signal loss like before.

เมนบอร์ด GIGABYTE X79 series จะมาพร้อมกับคุณสมบัติ GIGABYTE 333 Onboard Acceleration ™ ซึ่งเป็นเทคโนโลยีล่าสุดที่ถูกออกแบบมาเพื่อช่วยเพิ่มความเร็วในการถ่ายโอนข้อมูลซึ่งประกอบไปด้วยเทคโนโลยี SuperSpeed USB 3.0, เทคโนโลยี SATA Revision 3.0 (6Gbps) และเทคโนโลยี3x USB power boost สำหรับเพิ่มพลังงานให้กับพอร์ต USB เมื่อมีการเชื่อมต่ออุปกรณ์ USB devices.

เมนบอร์ด GIGABYTE X79 series จะมาพร้อมกับ GIGABYTE On/Off Charge technology ที่ได้รับการออกแบบมาสำหรับชาร์จพลังงานให้กับ iPhone, iPad และ iPod Touch ผ่านเครื่องพีซีแม้อยู่ในโหมดสแตนด์บาย หรือแม้กระทั้งปิดเครื่อง ซึ่งด้วยความสามารถของฟีเจอร์ GIGABYTE's 3x USB Power, จะช่วยทำให้พอร์ต USB ที่มีคุณสมบัติ On/Off Charge ของเมนบอร์ด GIGABYTE สามารถชาร์จพลังงานได้รวดเร็วยิ่งขึ้น

* เนื่องจากข้อจำกัดบางอย่างของโทรศัพท์มือถือแต่ละรุ่น ผู้ใช้งานอาจจำเป็นต้องเชื่อมต่อโทรศัพท์มือถือไปยังเครื่องคอมพิวเตอร์ก่อนจะเข้าสู่โหมด S4/S5 เพื่อทำให้ระบบ On/Off Charge ทำงาน
ความเร็วในการชาร์จอาจแตกต่างกันออกไป ขึ้นอยู่กับรุ่นของโทรศัพท์

GIGABYTE X79 motherboards are equipped with the highest quality components that guarantee lower system temperatures, improved energy efficiency and enhanced stability for overclocking. GIGABYTE Ultra Durable™ 3 design features 2 ounces of copper for both the power and ground layers which dramatically lower system temperature. GIGABYTE's Ultra Durable™ 3 also features Japanese made solid capacitors, PowerPAK MOSFETs and Ferrite Chokes which combine to offer lower motherboard temperatures, less wasted power and extended product longevity.
