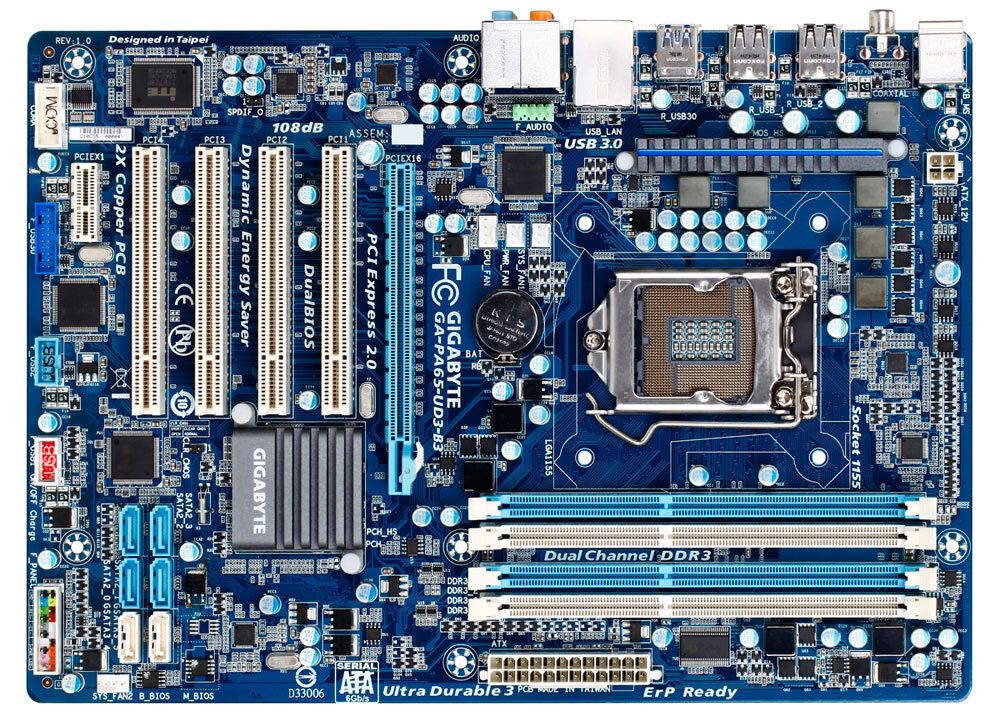

GA-PA65-UD3-B3 (rev. 1.0)
Intel® H61 Chipset
- Supports Intel new B3 stepping 6 series chipset
- Supports for LGA1155 2nd Generation Intel® Core™ Processors
- Ultra Durable™ 3 technology with 2oz copper PCB design
- Supports USB 3.0 with superfast transfer rates of up to 5 Gbps
- High speed SATA3 storage interface with superfast 6Gbps link speed
- GIGABYTE 3x USB Power with On/Off Charge USB ports
- Hi-def 108dB Signal-to-noise ratio Blu-ray™ DVD audio playback
- Innovative Smart 6 technology for smarter PC management
- DualBIOS™ protection with 3TB+ HDD boot up capability
-
Support Intel 22nm processors
เมนบอร์ด GIGABYTE สนับสนุนการทำงานร่วมกับ Intel 22nm processors -
Designed for PCI Express Gen.3 Support
ครั้งแรกของเมนบอร์ด GIGABYTE ที่ได้รับการออกแบบด้วย Gen.3 PCI Express technology, พร้อมส่งมอบประสบการณ์ความเร็วของ bandwidth เพื่อให้การโอนถ่ายข้อมูลของกราฟิกการ์ดสำหรับนักเล่นเกมมีความรวดเร็วขึ้น อย่างที่ไม่เคยมีมาก่อน..
* PCIe Gen. 3 ต้องอาศัยความเข้ากันได้ของซีพียูและกราฟิกการ์ด. -
New 100% Hardware VRD 12 Compliant CPU Power Designเมนบอร์ด GIGABYTE Z68 series ได้รับการออกแบบมาบนเทคโนโลยี Voltage Regulator Down (VRD 12) โดยนำเอา Intel® qualified Intersil PWM controller ที่มี SerialVID (SVID) มาใช้สำหรับการถ่ายโอนข้อมูลระหว่างหน่วยประมวลผลและระบบการควบคุมแรงดันไฟฟ้า ซึ่งด้วยจุดเด่นของระบบนี้จะช่วยให้การควบคุมการส่งสัญญาณระหว่าง CPU และตัวควบคุม PWM มีความแข็งแกร่งและมีประสิทธิภาพมากขึ้น ส่งมอบแพลตฟอร์มที่มีประสิทธิภาพในด้านพลังงานได้มากยิ่งกว่า
-
Ultra Durable 3GIGABYTE Ultra Durable 3 design, featuring 2 ounces of copper for both the Power and Ground layers which dramatically lowers system temperature by delivering a more efficient spreading of heat from critical areas of the motherboard such as the CPU power zone throughout the entire PCB. GIGABYTE's Ultra Durable 3 also lowers the PCB impedance by 50%, which helps to reduce electrical waste and further lowers component temperatures. A 2oz Copper layer design also provides improved signal quality and lower EMI (Electromagnetic Interference), providing better system stability and allowing for greater margins for overclocking...more
-
On/Off Charge Technologyเทคโนโลยี 3x USB power boost นับเป็นเทคโนโลยีที่ GIGABYTE's ได้ออกแบบการทำงานของฮาร์ดแวร์ใหม่, คุณสามารถเชื่อมต่อพินของพอร์ต GIGABYTE ON/OFF Charge Technology ไปยัง USB2.0 ทางด้านหน้าของเคสได้ ซึ่งนอกจากจะสร้างความสะดวกในการชาร์จพลังงานให้กับโทรศัพท์มือถือแบบปกติของคุณแล้ว คุณยังสามารถชาร์จพลังงานให้กับผลิตภัณฑ์จาก Apple ได้อีกด้วย ซึ่งไม่สำคัญว่าอุปกรณ์ที่คุณใช้งานจะเป็น iPhone, iPad หรือ iPod Touch เพราะเพียงแค่คุณเสียบสายชาร์จ คุณก็สามารถชาร์จพลังงานให้กับอุปกรณ์ดังกล่าวผ่าน พอร์ต USB ได้เร็วยิ่งขึ้น โดยคุณสามารถชาร์จพลังงานให้กับ iPhone, iPad และ iPod Touch ได้แม้กระทั้งเครื่องคอมพิวเตอร์ของคุณจะอยู่ในโหมด turned on, sleep/standby mode หรือแม้แต่โหมด turned off..more
**เนื่องจากข้อจำกัดบางอย่างของโทรศัพท์มือถือแต่ละรุ่น ผู้ใช้งานอาจจำเป็นต้องเชื่อมต่อโทรศัพท์มือถือไปยังเครื่องคอมพิวเตอร์ก่อนจะเข้าสู่โหมด S4/S5 เพื่อทำให้ระบบ On/Off Charge ทำงาน ความเร็วในการชาร์จอาจแตกต่างกันออกไป ขึ้นอยู่กับรุ่นของโทรศัพท์.
-
SuperSpeed USB 3.0สนับสนุนการทำงานร่วมกับเทคโนโลยี Super Speed USB 3.0 ซึ่งมีความเร็วในการโอนถ่ายข้อมูลสูงถึง 5 Gbps. ผู้ใช้งานจะได้สัมผัสกับประสบการณ์ความเร็วที่เพิ่มขึ้นเป็น 10 เท่าเมื่อเปรียบเทียบกับอัตราความเร็วที่ได้รับจาก USB 2.0. นอกจากนั้นยังมีความเข้ากันได้กับอุปกรณ์ที่ทำงานบนพื้นฐาน USB 2.0 ทุกรุ่น. ที่สำคัญด้วยคุณสมบัติพิเศษนี้จะทำให้การจ่ายพลังงานให้กับอุปกรณ์ USB เป็นไปอย่างราบลื่น รองรับการจัดการพลังงานให้กับอุปกรณ์ USB ยุคใหม่ที่มีอัตราการบริโภคพลังงานที่สูงขึ้นได้ดียิ่งขึ้น..
-
SATA 6 Gbpsเมนบอร์ด GIGABYTE สามารถรองรับการทำงานร่วมกับ high-speed SATA Revision 3.0 มาตรฐานใหม่ของอินเตอร์เฟสการจัดเก็บข้อมูลความเร็วสูงที่พร้อมส่งมอบความเร็วในการโอนถ่ายข้อมูลได้สูงถึง 6Gbps ซึ่งมีความเร็วเป็นสองเท่าจาก SATA Revision 2.0 (3 Gbps) โดยหากมีการทำงานบนโหมด RAID 0 (Stripe) mode ผ่าน SATA Revision 3.0 จะทำให้ เมนบอร์ดมีประสิทธิภาพในการโอนถ่ายข้อมูลสูงมากขึ้นเป็น 4 เท่า เมื่อเปรียบเทียบกับ SATA interfaces ที่ใช้งานในปัจจุบัน.
-
3x USB Power Boostเมน บอร์ด GIGABYTE จะมาพร้อมกับเทคโนโลยี 3x USB Power Boost ที่ได้รับการออกแบบมาสำหรับเพิ่มพูนเสถียรภาพให้กับอุปกรณ์ USB โดยเฉพาะ. มีความเข้ากันได้กับอุปกรณ์ USB ทุกรุ่น ทุกแบบ ไม่ว่าจะเป็นฮาร์ดไดร์ฟ หรือออฟติคอลไดร์ฟแบบติดตั้งภายนอก ซึ่งด้วยนวัตกรรมนี้ จะช่วยให้การส่งมอบพลังงานผ่านพอร์ต USB มีประสิทธิภาพมากยิ่งขึ้น สามารถจัดส่งแรงดันไฟเพื่อใช้จ่ายพลังงานได้อย่างต่อเนื่องและเพียงพอด้วย USB เพียงพอร์ตเดียว. ส่งผลให้ผู้ใช้งานสามารถเชื่อมต่ออุปกรณ์ USB ได้มากขึ้น....
-
108dB Signal-to-Noise ratio playbackเมนบอร์ด GIGABYTE ปี 2011 จะมาพร้อมกับคุณลักษณะพิเศษของระบบเสียงคุณภาพสูง Realtek ALC889 audio codec ซึ่งได้รับการออกแบบมาสำหรับแก้ไขปัญหา เสียงผิดเพี้ยนเมื่อใช้งานร่วมกับ multi-channel HD audio, เทคโนโลยีแปลงสัญญาณเสียงที่ให้คุณภาพสูงถึง 108dB Signal-to-Noise ratio (SNR) playback quality ให้เสียงใสกระจ่างไร้เสียงรบกวน. SNR คือการเปรียบเทียบจำนวนของสัญญาณกับสัญญาณรบกวนที่เกิดขึ้น (แสดงเป็นเดซิเบล) SNR สูงย่อมเท่ากับการแสดงถึงคุณภาพเสียงที่ดีกว่านั่นเอง..
-
DualBIOS™ 3TB+ HDD Support (Hybrid EFI Technology)3TB+ HDD support เป็นฟีเจอร์ใหม่ของเมนบอร์ดในปี 2011 และด้วยความโดดเด่นของ GIGABYTE Hybrid EFI Technology จะช่วยทำให้เมนบอร์ดสามารถผสมผสานประโยชน์ 3TB+ HDD support จาก EFI technology ได้อย่างมีเสถียรภาพ พร้อมกันนั้นก็ยังสามารถอัพเดต BIOS ด้วย GIGABYTE's @BIOS utility ผ่านเว็บไซน์ GIGABYTE website. ได้อย่างรวดเร็ว..
GIGABYTE DualBIOS™ เป็นเทคโนโลยีใหม่ที่ได้รับการติดตั้ง physical BIOS ROMS ลงบนเมนบอร์ดถึง 2 ตัว โดยมีหนึ่งชิพทำหน้าที่ในการเป็น "Main" BIOS, หรือเป็นชิพ BIOS หลักในการใช้บูทระบบ ส่วนชิพที่สองนั้นจะเป็นชิพในการ "Backup" BIOS และ เป็นชิพตรวจสอบค่าความถูกต้องของ default BIOS version หาก"Main" BIOS เกิดความล้มเหลวหรือหยุดการทำงาน ตัวชิพ "Backup" จะทำการ take over ระบบในแบบอัตโนมัติ เพื่อให้ระบบสามารถทำงานต่อไปได้ ที่สำคัญระบบ DualBIOS™ใหม่นี้ ยังสนับสนุนการบูทจากฮาร์ดไดรฟ์ที่มีความจุมากถึง 3TB (เทราไบต์) ขึ้นไปโดยไม่จำเป็นต้องแบ่งพาร์ทิชั่นได้อีกด้วย บทพิสูจน์ความเหนือชั้นในด้านการบริหารจัดการข้อมูลอันทรงประสิทธิภาพด้วยฮาร์ดไดร์ฟแบบเดี่ยว. -
Smart 6 – Smarter PC system ManagementGIGABYTE Smart 6 ด้วยชุดแผงอินเทอร์เฟสที่ผู้ใช้งานสะดวกต่อการใช้งานด้วยนวัตกรรมที่ชาญฉลาดที่ได้รับการออกแบบถึง 6 อย่าง ช่วยคุณในการบริหารจัดการคอมพิวเตอร์ง่ายกว่าที่เคย Smart 6? ช่วยให้คุณสามารถเพิ่มความเร็วและประสิทธิภาพของการทำงานได้ ลดเวลาในการบริหารบูตเครื่อง เพิ่มความปลอดภัยสูง ทุกอย่างด้วยคลิกเมาส์..
Smart QuickBoot
ไม่เสียเวลาในการรอ PC บูตระบบ
Smart DualBIOS
ป้องกันความล้มเหลวของระบบได้อย่างง่ายๆSmart QuickBoost
โอเวอร์คล็อกได้ง่ายแค่เพียงคลิกเมาส์Smart Recorder
สามารถบันทึกการใช้งานพีซีได้Smart Recovery 2
ย้อนกลับ หรือ Roll-Backการตั้งค่าระบบได้Smart TimeLock
กำหนดการทำงาน PC ได้ทุกช่วงเวลา -
Dynamic Energy Saver™ 2GIGABYTE Dynamic Energy Saver™ 2 เป็นเครื่องมือที่ออกแบบเพื่อทำงานร่วมกันทั้งฮาร์ดแวร์ และ ซอต์ฟแวร์อัจฉริยะที่เป็นเอกสิทธิ์เฉพาะตัว เพื่อเพิ่มประสิทธิภาพให้กับเครื่องคอมพิวเตอร์ของคุณ ลดการจ่ายไฟ และสามารถเพิ่มการจ่ายไฟได้ในแบบ auto phase-switching ควบคุมการจ่ายพลังงานได้ทั้ง CPU, Memory, Chipset, VGA, HDD และ System FAN ใช้งานได้ง่ายแค่คลิกที่ปุ่มเพื่อเปิดใช้งาน
-
AutoGreen- Greening your PC via Bluetooth cellphoneด้วย AutoGreen technology จะช่วยให้คุณควบคุมการใช้พลังงานได้ง่ายยิ่งกว่า เพราะคุณสามารถหยุด และ ใช้คอมพิวเตอร์อัตโนมัติ ผ่านการควบคุมด้วย Bluetooth ® จากโทรศัพท์มือถือ เมื่อคุณจำเป็นที่จะต้องออกห่างจากคอมพิวเตอร์
Note: GIGABYTE ไม่แถมตัว Bluetooth® receiver มาให้ในแพ็กเก็จ -
ErP Lot 6 supportEuP (หมายถึง ระเบียบที่ว่าด้วยข้อกำหนดสำหรับผลิตภัณฑ์ที่ใช้พลังงาน) เป็นส่วนหนึ่งของสหภาพยุโรปในการสร้างกฎระเบียบข้อบังคับเกี่ยวกับการ อนุรักษ์สิ่งแวดล้อม. EuP ก่อตั้งขึ้นเพื่อแก้ไขปัญหาสิ่งแวดล้อมที่มีผลกระทบหรือเกิดขึ้นจากอุปกรณ์ อิเล็กทรอนิกส์ทุกชนิดที่ใช้พลังงาน โดยเป็นส่วนหนึ่งในการสร้างค่านิยมและการปรับปรุงประสิทธิภาพในการใช้ พลังงานที่คุ้มค่า เพื่อชีวิตที่ดีขึ้น. ดังนั้น GIGABYTE จึงพร้อมนำเสนอมาตรฐานใหม่ของเมนบอร์ดที่ช่วยให้การใช้พลังงานเกิด ประสิทธิภาพสูงสุด และประหยัดพลังงานมากที่สุด.
![](/FileUpload/global/Other/11/Photo/hdmi_logo_b.png)
* คำว่ำ HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress และโลโก้ HDMI เป็ นเคร ื่องหมำยกำรค้ำหรือเครื่องหมำยกำรค้ำจดทะเบียนของ HDMI Licensing Administrator, Inc.
* ข้อมูลเบื้องต้นมีไว้สำหรับอ้างอิงเท่านั้น GIGABYTE ขอสงวนสิทธิ์ในการปรับเปลี่ยนหรือแก้ไขเนื้อหาได้ตลอดเวลาโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
* ประสิทธิภาพสูงสุดที่ใช้ในการประชาสัมพันธ์เป็นเพียงข้อมูลตามทฤษฎีจากผู้ผลิตชิปเซ็ตที่เกี่ยวข้อง หรือองค์กรที่กำหนดคุณสมบัติอินเตอร์เฟส ประสิทธิภาพที่แท้จริงอาจแตกต่างกันโดยการตั้งค่าของระบบที่ไม่เหมือนกัน
* เครื่องหมายการค้าและโลโก้คุณสมบัติต่างๆ เป็นของผู้ถือสิทธิ์นั้นๆ
* เนื่องจากความต้องการหน่วยความจำมาตรฐานของสถาปัตยกรรมคอมพิวเตอร์ต่อหน่วยที่ไม่เหมือนกัน ดังนั้นขนาดหน่วยความจำที่จำเป็นอาจน้อยกว่าจำนวนที่ระบุไว้ก็ได้
