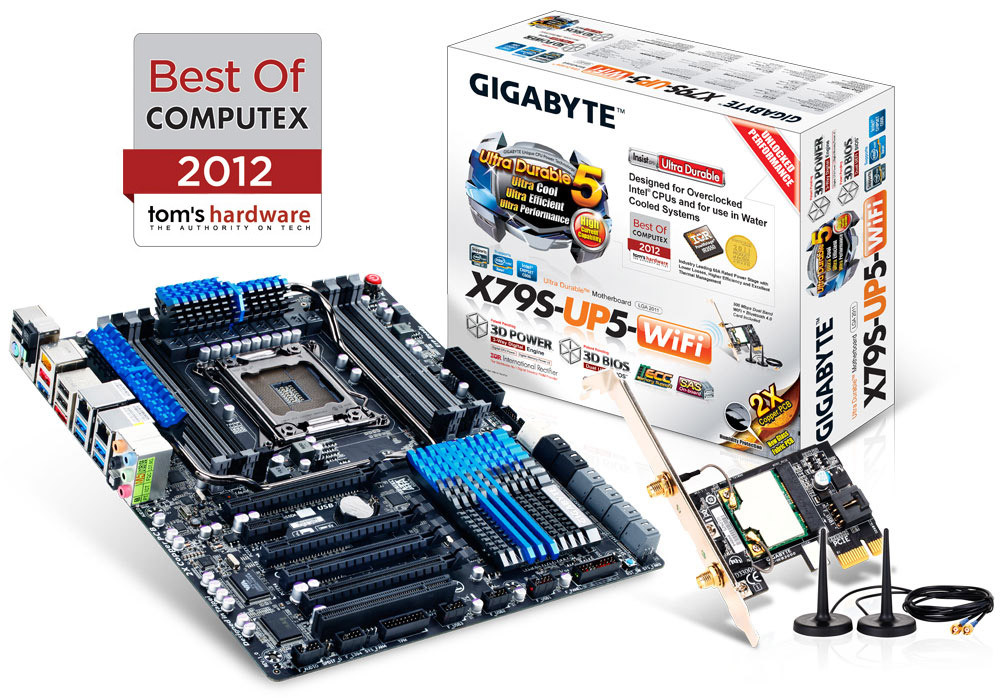

GA-X79S-UP5-WIFI ‏(rev. 1.0)‏

برای اولین بار کاربران رایانه قادرند تا از مزایای قطعات سخت افزاری پیچیده و سطح بالا برای تشکیل workstation های رده بالای خود بهره ببرند. مادربرد X79S-UP5-WiFi گیگابایت به کاربران کاملاً حرفه ای و خالقان انواع محتوا کارایی، اطیمنان و بسیاری از ویژگی های مورد نیاز را ارایه می کند.
آوری

GIGABYTE X79 series motherboards are the first to take advantage of the exclusive GIGABYTE 3D Power, an all new hardware and software-based Digital Power Engine for both the PWM and Memory that delivers unprecedented power delivery control.

All New Digital Power Control for the CPU and Memory
Utilizing a brand new Digital PWM controller, GIGABYTE's 3D Power features precise Auto Voltage Compensation to deliver a steady flow of power to the CPU and memory no matter the loading. This all new, all digital power system provides enthusiast users with exceptional control over the overclocking potential of their GIGABYTE X79 motherboard.
GIGABYTE is the first in the industry to utilize digital memory controllers for not only the Memory, but VTT and VSA, for real-time monitoring and adjusting. Digital memory control allows users to monitor and record DDR power and current in real-time while gaming, overclocking or at idle. Users can also set OVP (Over Voltage Protection) to safeguard your memory, adjust memory Load-line Calibration to fix memory vdrooping for a quicker response time and adjust memory PWM frequency on-the-fly.

	Users can now enjoy a fully interactive 3D utility that facilitates adjustment of the 3 dimensions that control the power delivery to your CPU and Memory: Voltage, Phase and Frequency. These parameters are crucial to how the digital PWM supplies power to critical areas of the motherboard and can help users quickly obtain the highest, most stable overclock.
	3D Power: Voltage Control Voltage parameters can be modified within 3D Power, including load line calibration the of CPU. By adjusting load line calibration, Vdrooping can be avoided, maintaining optimal voltages levels despite increasing current levels. OVP (over voltage protection) can also be adjusted to change default protection range of the CPU, memory controller, VTT and system memory.
	3D Power: Phase Control Users can calibrate OCP (Over Current Protection) for the CPU, integrated memory controller and system memory power levels. This allows the Phase control to deliver even more power to the system when needed.
	3D Power: Frequency Control GIGABYTE's digital PWM allows for adjustable frequency control via the International Rectifier (IR3567) PWM controller. 3D Power frequency control allows users to change the PWM controller frequency so that the CPU VRM can adjust power delivery speeds more quickly. Users can also adjust the PWM spectrum or maximum and minimum overall frequencies.

جریان بسیار بالا، حرارت کم در ناحیه مدار تغذیه پردازنده، نتیجه بهره مندی از IR Digital Power Controller و IC های IR3550 PowIRstage


مادربرد های جدید گیگابایت، فن آوری مشهور Ultra Durable 5 انحصاری خود را به کار گرفته است تا دمای کاری خود را تا 60 درجه سانتیگراد نسبت به دیگر مادربردها خنک تر نگاه دارد. این امر با استفاده از قطعات بسیار باکیفیت با قابلیت عبور جریان بالا در مدار تغذیه پردازنده مانند ICهای IR3550 PowIRstage از شرکت International Rectifier، 2 برابر مس در PCB و چوک های با هسته فریت با قابلیت عبور 60 آمپر جریان الکتریکی، به دست آمده است. این فن آوری روی مادربرد های جدید گیگابایت با چیپ ست X79 و Z77 اینتل ارایه می شود که تکامل کیفیت در این محصولات را به دنبال دارد. بیشتر

Intel Xeon E5 2600/1600 processors bring the successful Sandy Bridge architecture to the Intel Xeon processor line-up in the form of Sandy Bridge EP. With up to 8 cores coupled with a larger 20MB L3 cache and clock speeds of up to 3.6GHz Intel Xeon processors offer unrivalled performance.

	SAS is currently the dominant storage technology used in server, workstation and professional class media creation computers.
	The Intel C606 Chipset provides SAS support for up to eight SAS drives Improved performance and long-term stability make SAS drives ideal for 24/7 intensive workstation and mission critical applications.
Faster read and writes – up 15,000rpm Faster data seek times – more responsive Better long term stability – up to 2 million hours MTBF i.e. Mean Time Between Failures Available in 3.5" and compact 2.5" form factors SCSI protocol offers improved data integrity

The GIGABYTE motherboard supports more robust and ultra reliable ECC (error-code correction) DDR3 memory modules. Designed to detect and eliminate all single-bit data errors to ensure virtually zero data corruption.

ECC Memory Brings:

• Error detection and correction
• Eliminates single-bit errors
• Greater data stability

(Note: ECC memory support requires an Intel^® Xeon^® processor)

With a potential data bandwidth of up to 25GB/Sec and 256 Bits memory addressing, the Intel^® X79 platform offers unrivalled memory performance. GIGABYTE X79 series motherboards give you the ultimate performance for today's memory-intensive applications.

مادربرد هاي گيگابايت به طور کامل براي ارايه حداکثر پهناي باند انتقال اطلاعات براي کارت هاي گرافيکي مجزايي که در آينده نزديک به بازار عرضه مي شوند تنظيم شده است. مادربرد هايي که به نسل سوم فن آوري PCI Express مجهز شده است.
*پشتيباني از نسل سوم PCIe به سازگاري پردازنده و کارت الحاقي بستگي دارد.

مادربرد X79-UD5 گیگابایت به گونه ای طراحی شده است تا به گیمر های حرفه ای کمک کند تا دشمنان خود را در فاصله های طولاتی ببینند، بدون در نظر گرفتن اینکه چقدر میدان جنگ به خون آغشته شده است. این مادربرد به منظور بیشترین انعطاف پذیری و قابلیت ارتقا گرافیکی، از استفاده از چندین پردازنده گرافیکی به صورت همزمان پشتیبانی می کند. این فن آوری شامل 3 شکاف PCI Express برای CrossfireX شرکت AMD و SLI شرکت انویدیا برای پیکره بندی 3 کارت مجزا به صورت همزمان می شود. مادربرد X79-UD5 گیگابایت بالاترین نرخ فریم در ثانیه را ارایه می کند تا به گیمر ها اجازه دهد شفاف تر ببینند، سریع تر نشانه گیری کنند و سریع تر حرکت کنند.

OC-Dual BIOS features a unique back-panel BIOS switcher and LED indicator, allowing users to select one BIOS for normal use, and another for specifically designated for overclocking. This means that if your overclocking configuration suffers from instability, you can easily revert to your stable settings if needed. With OC-Dual BIOS, users can also easily compare two different BIOS versions, a very useful feature when users want to update to a new BIOS, but don't want to lose their original settings.

این مادربرد شامل یک کارت الحاقی PCIe اضافی هستند که امکان پشتیبانی از فن آوری نوینی همچون بلوتوث 4.0 و اتصال WiFi IEEE 802.11 a/b/g/n را برای کاربران فراهم می آورد. استاندارد بلوتوث جدید شامل فن آوری Smart Ready که بر روی تلفن های همراه جدید از قبیل iPhone 4s ارائه شده است، می باشد. این بدان معناست که تبادل اطلاعات مهم از گوشی های هوشمند یا تبلت ها به رایانه برای شما بسیار ساده تر و سریع تر از همیشه خواهد بود.more

دانلود: GC-WB300D Safety approval list

GIGABYTE X79 series motherboards feature GIGABYTE 333 Onboard Acceleration , a range of the latest technologies that are designed help speed up data transfer, including SuperSpeed USB 3.0 technology, SATA Revision 3.0 (6Gbps) technology and an unprecedented 3x USB power boost on all USB ports for more power hungry USB devices.

پشتیبانی از فن آوری On/Off Charge فن آوری On/Off Charge گیگابایت باعث می شود که ابزارهای iPhone، iPad و iPod Touch در هنگام اتصال به رایانه با سرعت بیشتری شارژ شوند. این فن آوری به عنوان یکی از زیر شاخه های ویژگی 3x USB Power محسوب می شود و نسبت به درگاه های USB معمولی توان بیشتری را در اختیار ابزار اتصالی برای شارژ قرار می دهد. به این ترتیب iPhone، iPad یا iPod Touch شما باسرعت بیشتری شارژ خواهد شد. علاوه بر این اگر رایانه شما در حالت standby یا حتی خاموش باشد نیز عملیات شارژ قطع نخواهد شد.

** با توجه به محدودیت هایی که در برخی گوشی های تلفن همراه وجود دارد، ممکن است نیاز باشد تلفن همراه خود را قبل از ورود رایانه به حالت S4/S5 به آن متصل کنید. تنها در این صورت است که عملیات شارژ سریع از طریق یک درگاه USB فاقد قابلیت On/Off Charge فعال می شود. نتایج عملیات شارژ ممکن است با توجه به نوع و مدل گوشی های تلفن همراه متفاوت باشد.
* پشتیبانی از فن آوری 3X USB Power ممکن است بسته به مدل تغییر کند.
