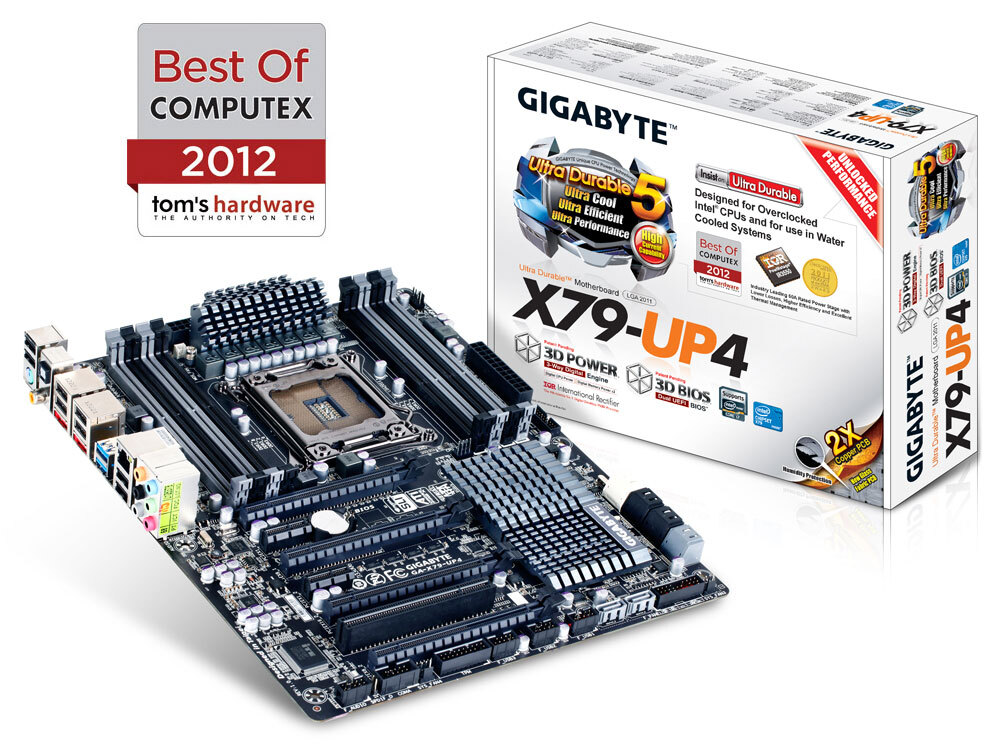

GA-X79-UP4 ‏(rev. 1.0)‏

مادربرد های سری X79 گیگابایت به منظور به هم پیوستن کارایی رایانه های شخصی بی رقیب با سطح جدیدی از انعطاف پذیری و کنترل سخت افزاری طراحی شده اند. این مادربرد ها که مبتی بر چیپ ست X79 Express اینتل می باشند، مجهز به سوکت LGA 2011 اینتل هستند و از پردازنده های Core i7 پشتیبانی می کنند. مادربرد های سری X79 گیگابایت کاربران رایانه های شخصی را به سطح جدیدی از رایانش کارایی محور خواهند آورد.

GIGABYTE X79 series motherboards are the first to take advantage of the exclusive GIGABYTE 3D Power, an all new hardware and software-based Digital Power Engine for both the PWM and Memory that delivers unprecedented power delivery control.

All New Digital Power Control for the CPU and Memory
Utilizing a brand new Digital PWM controller, GIGABYTE's 3D Power features precise Auto Voltage Compensation to deliver a steady flow of power to the CPU and memory no matter the loading. This all new, all digital power system provides enthusiast users with exceptional control over the overclocking potential of their GIGABYTE X79 motherboard.
GIGABYTE is the first in the industry to utilize digital memory controllers for not only the Memory, but VTT and VSA, for real-time monitoring and adjusting. Digital memory control allows users to monitor and record DDR power and current in real-time while gaming, overclocking or at idle. Users can also set OVP (Over Voltage Protection) to safeguard your memory, adjust memory Load-line Calibration to fix memory vdrooping for a quicker response time and adjust memory PWM frequency on-the-fly.

	Users can now enjoy a fully interactive 3D utility that facilitates adjustment of the 3 dimensions that control the power delivery to your CPU and Memory: Voltage, Phase and Frequency. These parameters are crucial to how the digital PWM supplies power to critical areas of the motherboard and can help users quickly obtain the highest, most stable overclock.
	3D Power: Voltage Control Voltage parameters can be modified within 3D Power, including load line calibration the of CPU. By adjusting load line calibration, Vdrooping can be avoided, maintaining optimal voltages levels despite increasing current levels. OVP (over voltage protection) can also be adjusted to change default protection range of the CPU, memory controller, VTT and system memory.
	3D Power: Phase Control Users can calibrate OCP (Over Current Protection) for the CPU, integrated memory controller and system memory power levels. This allows the Phase control to deliver even more power to the system when needed.
	3D Power: Frequency Control GIGABYTE's digital PWM allows for adjustable frequency control via the International Rectifier (IR3567) PWM controller. 3D Power frequency control allows users to change the PWM controller frequency so that the CPU VRM can adjust power delivery speeds more quickly. Users can also adjust the PWM spectrum or maximum and minimum overall frequencies.

جریان بسیار بالا، حرارت کم در ناحیه مدار تغذیه پردازنده، نتیجه بهره مندی از IR Digital Power Controller و IC های IR3550 PowIRstage


مادربرد های جدید گیگابایت، فن آوری مشهور Ultra Durable 5 انحصاری خود را به کار گرفته است تا دمای کاری خود را تا 60 درجه سانتیگراد نسبت به دیگر مادربردها خنک تر نگاه دارد. این امر با استفاده از قطعات بسیار باکیفیت با قابلیت عبور جریان بالا در مدار تغذیه پردازنده مانند ICهای IR3550 PowIRstage از شرکت International Rectifier، 2 برابر مس در PCB و چوک های با هسته فریت با قابلیت عبور 60 آمپر جریان الکتریکی، به دست آمده است. این فن آوری روی مادربرد های جدید گیگابایت با چیپ ست X79 و Z77 اینتل ارایه می شود که تکامل کیفیت در این محصولات را به دنبال دارد. بیشتر

With a potential data bandwidth of up to 25GB/Sec and 256 Bits memory addressing, the Intel^® X79 platform offers unrivalled memory performance. GIGABYTE X79 series motherboards give you the ultimate performance for today's memory-intensive applications.

مادربرد هاي گيگابايت به طور کامل براي ارايه حداکثر پهناي باند انتقال اطلاعات براي کارت هاي گرافيکي مجزايي که در آينده نزديک به بازار عرضه مي شوند تنظيم شده است. مادربرد هايي که به نسل سوم فن آوري PCI Express مجهز شده است.
*پشتيباني از نسل سوم PCIe به سازگاري پردازنده و کارت الحاقي بستگي دارد.

مادربرد X79-UD5 گیگابایت به گونه ای طراحی شده است تا به گیمر های حرفه ای کمک کند تا دشمنان خود را در فاصله های طولاتی ببینند، بدون در نظر گرفتن اینکه چقدر میدان جنگ به خون آغشته شده است. این مادربرد به منظور بیشترین انعطاف پذیری و قابلیت ارتقا گرافیکی، از استفاده از چندین پردازنده گرافیکی به صورت همزمان پشتیبانی می کند. این فن آوری شامل 3 شکاف PCI Express برای CrossfireX شرکت AMD و SLI شرکت انویدیا برای پیکره بندی 3 کارت مجزا به صورت همزمان می شود. مادربرد X79-UD5 گیگابایت بالاترین نرخ فریم در ثانیه را ارایه می کند تا به گیمر ها اجازه دهد شفاف تر ببینند، سریع تر نشانه گیری کنند و سریع تر حرکت کنند.

GIGABYTE X79 series motherboards feature GIGABYTE 333 Onboard Acceleration , a range of the latest technologies that are designed help speed up data transfer, including SuperSpeed USB 3.0 technology, SATA Revision 3.0 (6Gbps) technology and an unprecedented 3x USB power boost on all USB ports for more power hungry USB devices.

پشتیبانی از فن آوری On/Off Charge فن آوری On/Off Charge گیگابایت باعث می شود که ابزارهای iPhone، iPad و iPod Touch در هنگام اتصال به رایانه با سرعت بیشتری شارژ شوند. این فن آوری به عنوان یکی از زیر شاخه های ویژگی 3x USB Power محسوب می شود و نسبت به درگاه های USB معمولی توان بیشتری را در اختیار ابزار اتصالی برای شارژ قرار می دهد. به این ترتیب iPhone، iPad یا iPod Touch شما باسرعت بیشتری شارژ خواهد شد. علاوه بر این اگر رایانه شما در حالت standby یا حتی خاموش باشد نیز عملیات شارژ قطع نخواهد شد.

** با توجه به محدودیت هایی که در برخی گوشی های تلفن همراه وجود دارد، ممکن است نیاز باشد تلفن همراه خود را قبل از ورود رایانه به حالت S4/S5 به آن متصل کنید. تنها در این صورت است که عملیات شارژ سریع از طریق یک درگاه USB فاقد قابلیت On/Off Charge فعال می شود. نتایج عملیات شارژ ممکن است با توجه به نوع و مدل گوشی های تلفن همراه متفاوت باشد.
* پشتیبانی از فن آوری 3X USB Power ممکن است بسته به مدل تغییر کند.
