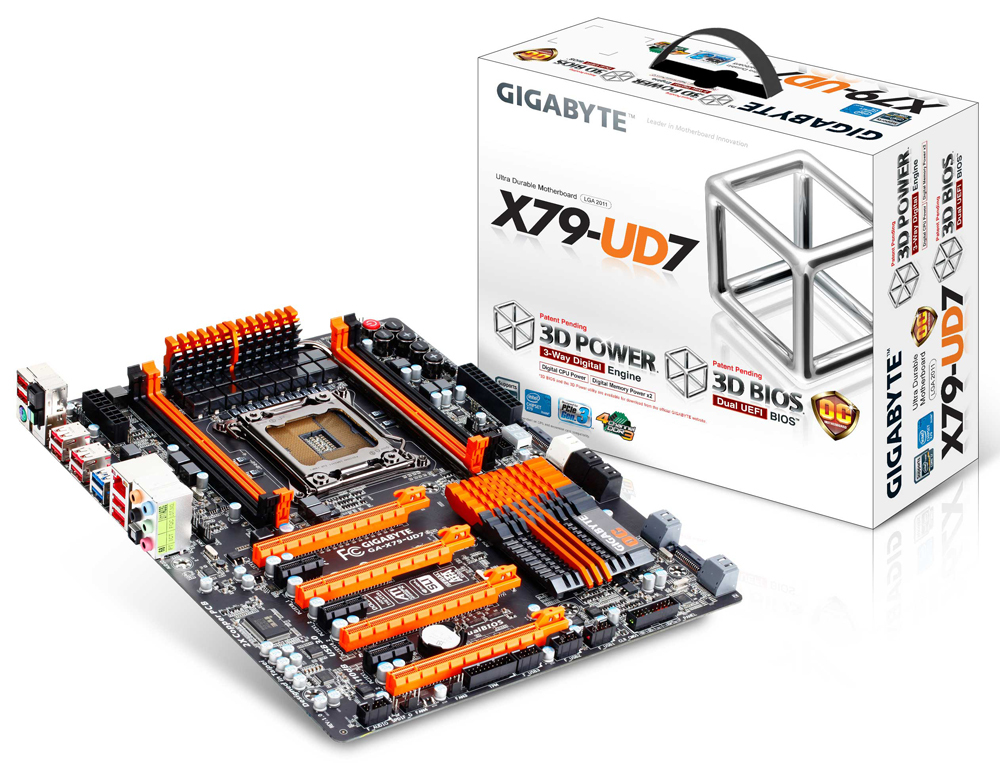

GA-X79-UD7 ‏(rev. 1.0)‏

مادربرد های سری X79 گیگابایت به منظور به هم پیوستن کارایی رایانه های شخصی بی رقیب با سطح جدیدی از انعطاف پذیری و کنترل سخت افزاری طراحی شده اند. این مادربرد ها که مبتی بر چیپ ست X79 Express اینتل می باشند، مجهز به سوکت LGA 2011 اینتل هستند و از پردازنده های Core i7 پشتیبانی می کنند. مادربرد های سری X79 گیگابایت کاربران رایانه های شخصی را به سطح جدیدی از رایانش کارایی محور خواهند آورد.

GIGABYTE X79 series motherboards are the first to take advantage of the exclusive GIGABYTE 3D Power, an all new hardware and software-based Digital Power Engine for both the PWM and Memory that delivers unprecedented power delivery control.

All New Digital Power Control for the CPU and Memory
Utilizing a brand new Digital PWM controller, GIGABYTE's 3D Power features precise Auto Voltage Compensation to deliver a steady flow of power to the CPU and memory no matter the loading. This all new, all digital power system provides enthusiast users with exceptional control over the overclocking potential of their GIGABYTE X79 motherboard.
GIGABYTE is the first in the industry to utilize digital memory controllers for not only the Memory, but VTT and VSA, for real-time monitoring and adjusting. Digital memory control allows users to monitor and record DDR power and current in real-time while gaming, overclocking or at idle. Users can also set OVP (Over Voltage Protection) to safeguard your memory, adjust memory Load-line Calibration to fix memory vdrooping for a quicker response time and adjust memory PWM frequency on-the-fly.

	Users can now enjoy a fully interactive 3D utility that facilitates adjustment of the 3 dimensions that control the power delivery to your CPU and Memory: Voltage, Phase and Frequency. These parameters are crucial to how the digital PWM supplies power to critical areas of the motherboard and can help users quickly obtain the highest, most stable overclock.
	3D Power: Voltage Control Voltage parameters can be modified within 3D Power, including load line calibration the of CPU. By adjusting load line calibration, Vdrooping can be avoided, maintaining optimal voltages levels despite increasing current levels. OVP (over voltage protection) can also be adjusted to change default protection range of the CPU, memory controller, VTT and system memory.
	3D Power: Phase Control Users can calibrate OCP (Over Current Protection) for the CPU, integrated memory controller and system memory power levels. This allows the Phase control to deliver even more power to the system when needed.
	3D Power: Frequency Control GIGABYTE's digital PWM allows for adjustable frequency control via the International Rectifier (IR3567) PWM controller. 3D Power frequency control allows users to change the PWM controller frequency so that the CPU VRM can adjust power delivery speeds more quickly. Users can also adjust the PWM spectrum or maximum and minimum overall frequencies.

With a potential data bandwidth of up to 25GB/Sec and 256 Bits memory addressing, the Intel^® X79 platform offers unrivalled memory performance. GIGABYTE X79 series motherboards give you the ultimate performance for today's memory-intensive applications.

مادربرد هاي گيگابايت به طور کامل براي ارايه حداکثر پهناي باند انتقال اطلاعات براي کارت هاي گرافيکي مجزايي که در آينده نزديک به بازار عرضه مي شوند تنظيم شده است. مادربرد هايي که به نسل سوم فن آوري PCI Express مجهز شده است.
*پشتيباني از نسل سوم PCIe به سازگاري پردازنده و کارت الحاقي بستگي دارد.

The GIGABYTE X79-UD7 delivers the industry's most scalable graphics platform, with support for both 4-way ATI CrossfireX™ and Nvidia SLI™. Providing 4 PCI Express 3.0 x16 connectivity, X79-UD7 delivers ultra smooth 3D rendering, blazing-fast frame rates and enhanced graphics capabilities for users wanting to get the highest level of graphics performance from their system.

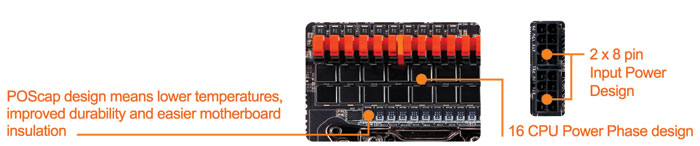

OC-VRM بکار رفته در مادربردهای X79 گیگابایت به شما این امکان را می دهد تا حتی در هنگام کار رایانه، اقدام به اورکلاک PWM پردازنده کنید و از بهبود کارایی رایانه لذت ببرید. X79-UD7 گیگابایت به مدار تنظیم ولتاژ 16 فاز، با معماری دو اتصال 8 پین مجهز شده است. X79-UD7 گیگابایت همچنین مجهز به طراحی منحصر به فرد با خازن های POS است که عایق بندی بهتر مدار تنظیم ولتاژ را به همراه دارد و خارق العاده ترین اورکلاکینگ ها را بسیار ساده تر از قبل می کند. این در حالی است که انتقال توان را بسیار سریع تر بوده و دما را نیزپایین می آورد. OC-VRM گیگابایت به ویژه برای دستیابی به حداکثر کارایی پردازنده با حرارت پایین تر، پایداری در توان بیشتر و بازخورد توان بالا تر طراحی شده است - ایدآل برای شکستن رکورد جهانی اورکلاکینگ بر روی پردازنده های چند هسته ای Core i7 اینتل.

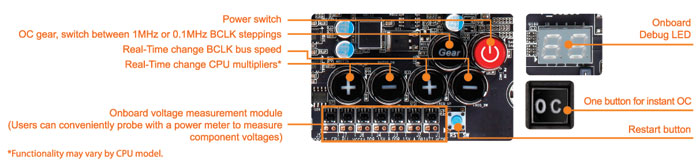

OC-Touch اورکلاکر ها را قادر می سازد تا به سرعت و سادگی به بهترین کارایی سیستم خود دست پیدا کنند. کلید های مجتمع OC-Touch اجازه می دهند تا اورکلاکر ها ضریب های پردازنده، تنظیمات BCLK و همچنین تنظیمات ضریب های پله ای BCLK را برای مقدار دهی 1 مگاهرتزی یا 0.1 مگاهرتزی، به طور دستی تنظیم کنند. تمامی این تنظیمات در حین فعالیت سیستم قابل اعمال هستند، چه در بایوس باشید چه در DOS و یا حتی ویندوز، می توانید تمامی این تنظیمات را بدون نیاز به راه اندازی مجدد بر روی سیستم خود اعمال کنید. بدین طریق کاربران قادر خواهند بود تا به سرعت رایانه خود را با تنظیمات مناسب راه اندازی کنند و به بالا ترین فرکانس عملکرد پردازنده خود دست پیدا کنند. کلید منحصر به فرد OC در پنل پشتی به اورکلاکر های تازه کار این اجازه را می دهد تا پیش از آن که با OC Touch ادامه دهند به طور خودکار تنظیماتی از پیش تعیین شده برای اورکلاک را بارگذاری کنند و به سرعت به بالا ترین حد عملکرد پردازنده خود دست پیدا کنند. ماژول های سنجش ولتاژ نیز بر روی برد در نظر گرفته شده اند تا به کاربران در زیر نظر گرفتن ولتاژ هر یک از قطعات نیز کمک شایانی شود.

OC-Dual BIOS features a unique back-panel BIOS switcher and LED indicator, allowing users to select one BIOS for normal use, and another for specifically designated for overclocking. This means that if your overclocking configuration suffers from instability, you can easily revert to your stable settings if needed. With OC-Dual BIOS, users can also easily compare two different BIOS versions, a very useful feature when users want to update to a new BIOS, but don't want to lose their original settings.

OC-PEG دو اتصال توان مجتمع SATA ارائه می کند که توانی پایدارتر را برای PCIe ها زمانی که از چینش 3 یا 4 کارت گرافیک همزمان استفاده می کنید، ارائه می کند. هر اتصال از توان یکی از فازهای منبع تغذیه استفاده می کند، که در نهایت به اورکلاک بهتر و پایدارتر کارت گرافیک کمک می کند. توان رسانی مجزا به هر یک از شکاف های PCIe، حتی به اورکلاک چینش تک کارت گرافیکه هم کمک می کند. برای CrossFireX 4 مسیره، کاربران بایستی OC-PEG را نصب کنند تا از رسیدن جریان اضافی در اتصال 24 پینی ATX جلوگیری کنند.

GIGABYTE X79 motherboards take advantage of the most comprehensive PCI Express data bus ever seen on a desktop PC platform. The Intel^® X79 platform integrates all PCI Express lanes in to the CPU, resulting in lower latency and even faster performance for the latest discrete GPU and multi-GPU configurations.

With 2 kinds data transfer mode, GIGABYTE Bluetooth 4.0 and WiFi Card providing spec 300 Mbps transfer rates, 802.11n supports the latest WiFi specifications for better signal coverage, and featuring the newest Bluetooth 4.0, you will not suffer from signal loss like before.

GIGABYTE X79 series motherboards feature GIGABYTE 333 Onboard Acceleration , a range of the latest technologies that are designed help speed up data transfer, including SuperSpeed USB 3.0 technology, SATA Revision 3.0 (6Gbps) technology and an unprecedented 3x USB power boost on all USB ports for more power hungry USB devices.

پشتیبانی از فن آوری On/Off Charge فن آوری On/Off Charge گیگابایت باعث می شود که ابزارهای iPhone، iPad و iPod Touch در هنگام اتصال به رایانه با سرعت بیشتری شارژ شوند. این فن آوری به عنوان یکی از زیر شاخه های ویژگی 3x USB Power محسوب می شود و نسبت به درگاه های USB معمولی توان بیشتری را در اختیار ابزار اتصالی برای شارژ قرار می دهد. به این ترتیب iPhone، iPad یا iPod Touch شما باسرعت بیشتری شارژ خواهد شد. علاوه بر این اگر رایانه شما در حالت standby یا حتی خاموش باشد نیز عملیات شارژ قطع نخواهد شد.

** با توجه به محدودیت هایی که در برخی گوشی های تلفن همراه وجود دارد، ممکن است نیاز باشد تلفن همراه خود را قبل از ورود رایانه به حالت S4/S5 به آن متصل کنید. تنها در این صورت است که عملیات شارژ سریع از طریق یک درگاه USB فاقد قابلیت On/Off Charge فعال می شود. نتایج عملیات شارژ ممکن است با توجه به نوع و مدل گوشی های تلفن همراه متفاوت باشد.
* پشتیبانی از فن آوری 3X USB Power ممکن است بسته به مدل تغییر کند.

GIGABYTE X79 motherboards are equipped with the highest quality components that guarantee lower system temperatures, improved energy efficiency and enhanced stability for overclocking. GIGABYTE Ultra Durable™ 3 design features 2 ounces of copper for both the power and ground layers which dramatically lower system temperature. GIGABYTE's Ultra Durable™ 3 also features Japanese made solid capacitors, PowerPAK MOSFETs and Ferrite Chokes which combine to offer lower motherboard temperatures, less wasted power and extended product longevity.
