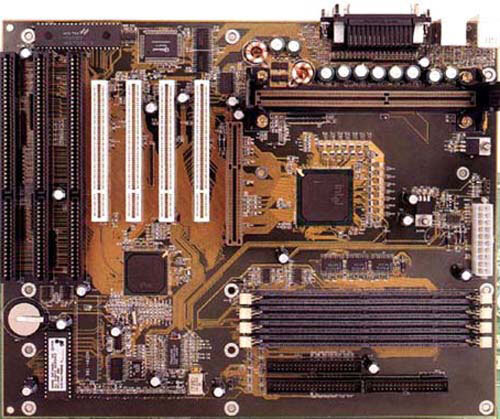

GA-686LX

مشخصاتپشتیبانیخبرها / جوایزWhere to Buy

مشخصات

  • پردازنده
    1. CPU - Pentium® II processor
    2. 242 pins 66MHz slot1 on board.
    3. Cache memory
      1. 32 KB 1st cache memory included in CPU.
      2. 256KB/512 KB 2nd cache in CPU.
      3. Support DIB speed mode for L2 Cache.
      4. 1 66MHz / 133MHz AGP bus.
  • درگاه FSB
    1. 66MHz
  • چیپ ست
    1. Intel 440LX chipset
  • حافظه
    1. 4 banks 168 pins DIMM module sockets on board.
    2. Use 8 / 16 / 32 / 64 / 128 / 256 MB 60~70 ns DIMM module DRAM.
    3. 8 ~ 1 GB DRAM size.
    4. Support 3.3V SDRAM / EDO type DRAM.
    5. Support ECC or Non-ECC type DRAM
  • سوکت های اضافه
    1. 1* 66 MHz AGP BUS
    2. 4* 33MHz Master / Slave PCI-BUS.
    3. 3* 8MHz 16 bits ISA BUS.
  • رابط های ورودی/خروجی داخلی
    1. 2 Ultra DMA/33 Bus Master IDE channels on board.(Using IRQ14,15)
    2. Backward Support Mode 3,4 IDE & ATAPI CD -ROM
  • رابط های پنل پشتی
    1. Supports 2 16550 COM ports. (Using IRQ4, 3)
    2. Supports 1 EPP/ECP LPT port. (Using IRQ7 or 5 and DMA3 or 1)
    3. Supports 1 1.44/2.88 MB Floppy port. (Using DMA2 & IRQ6)
    4. Supports 2 USB ports.
    5. Supports PS/2 Mouse. (Using IRQ12 )
    6. Supports PS/2 Keyboard. (Using IRQ1 )
  • نظارت بر روی سخت افزار
    1. H/W monitor power status (5V, 12V, CPU voltage & CMOS battery voltage)
  • بایوس
    1. Licensed AWARD BIOS.
    2. 256KB FLASH EEPROM.
    3. Supports Plug & Play, DMI, ACPI Function
    4. AT CMOS Setup, BIOS / Chipset Setup, Green Setup, Hard Disk Utility included.
    5. Monitor Health status
  • فاکتور فرم
    1. ATX Form Factor, 4 layers PCB
  • درایور
    1. Intel LDCM® optional.
    2. Health monitor Utility.
    3. Bus Master IDE Driver
  • ویژگی های دیگر
    1. Protection
      1. Onboard Buzzer Alarm when detect "CPU FAN Failure" or "CPU Overheat"
      2. Automatically slow down CPU speed when "CPU FAN Failure" or "CPU Overheat".
      3. Intel LDCM® support.

    2. GREEN FUNCTION
      1. Suspend mode support.
      2. Green switch & LED support.
      3. IDE & Display power down support.
      4. Monitor all IRQ / DMA / Display / I/O events.
  • پردازنده
    1. CPU - Pentium® II processor
    2. 242 pins 66MHz slot1 on board.
    3. Cache memory
      1. 32 KB 1st cache memory included in CPU.
      2. 256KB/512 KB 2nd cache in CPU.
      3. Support DIB speed mode for L2 Cache.
      4. 1 66MHz / 133MHz AGP bus.
  • درگاه FSB
    1. 66MHz
  • چیپ ست
    1. Intel 440LX chipset
  • حافظه
    1. 4 banks 168 pins DIMM module sockets on board.
    2. Use 8 / 16 / 32 / 64 / 128 / 256 MB 60~70 ns DIMM module DRAM.
    3. 8 ~ 1 GB DRAM size.
    4. Support 3.3V SDRAM / EDO type DRAM.
    5. Support ECC or Non-ECC type DRAM
  • سوکت های اضافه
    1. 1* 66 MHz AGP BUS
    2. 4* 33MHz Master / Slave PCI-BUS.
    3. 3* 8MHz 16 bits ISA BUS.
  • رابط های ورودی/خروجی داخلی
    1. 2 Ultra DMA/33 Bus Master IDE channels on board.(Using IRQ14,15)
    2. Backward Support Mode 3,4 IDE & ATAPI CD -ROM
  • رابط های پنل پشتی
    1. Supports 2 16550 COM ports. (Using IRQ4, 3)
    2. Supports 1 EPP/ECP LPT port. (Using IRQ7 or 5 and DMA3 or 1)
    3. Supports 1 1.44/2.88 MB Floppy port. (Using DMA2 & IRQ6)
    4. Supports 2 USB ports.
    5. Supports PS/2 Mouse. (Using IRQ12 )
    6. Supports PS/2 Keyboard. (Using IRQ1 )
  • نظارت بر روی سخت افزار
    1. H/W monitor power status (5V, 12V, CPU voltage & CMOS battery voltage)
  • بایوس
    1. Licensed AWARD BIOS.
    2. 256KB FLASH EEPROM.
    3. Supports Plug & Play, DMI, ACPI Function
    4. AT CMOS Setup, BIOS / Chipset Setup, Green Setup, Hard Disk Utility included.
    5. Monitor Health status
  • فاکتور فرم
    1. ATX Form Factor, 4 layers PCB
  • درایور
    1. Intel LDCM® optional.
    2. Health monitor Utility.
    3. Bus Master IDE Driver
  • ویژگی های دیگر
    1. Protection
      1. Onboard Buzzer Alarm when detect "CPU FAN Failure" or "CPU Overheat"
      2. Automatically slow down CPU speed when "CPU FAN Failure" or "CPU Overheat".
      3. Intel LDCM® support.

    2. GREEN FUNCTION
      1. Suspend mode support.
      2. Green switch & LED support.
      3. IDE & Display power down support.
      4. Monitor all IRQ / DMA / Display / I/O events.
