Intel® Z170 Chipset
1/5
- 6세대 Intel® Core™ 프로세서
- 듀얼 채널 DDR4, 4 DIMMs
- 22페이즈 디지털 전력공급
- 메탈 피복식 OC Touch 강화 설계
- 독자적인 울트라 듀러블™ 스테인레스 PCIe 슬롯
- 고급 성능의 튜닝 IC칩 내장
- USB 3.1 콘트롤러를 채용한 USB Type-C™, 양방향 데이터 전송이 훨씬 간편
- 익스트림한4 way CrossFire 멀티 그래픽카드를 탑재한, 독자적인 OC Brace
- 3 SATA Express 커넥터, 최대 16Gb/s 데이터 전송 가능
- 3개의 초고속 PCIe Gen3 x4 M.2 커넥터, 최대 32Gb/s 데이터 전송 가능
- Realtek ALC1150 115dB SNR HD 오디오 및 오디오 앰프 내장
- 듀얼 Intel® GbE 초고속 네트워킹, cFosSpeed 인터넷 가속기 탑재
- 멀티 컬러를 선택할 수 있는 LED 경로 발광
- G1/4 쓰레드 피팅을 지원하는 워터 블럭 열처리 모듈
- GIGABYTE UEFI DualBIOS™, Q-Flash Plus USB 포트 지원
-
-

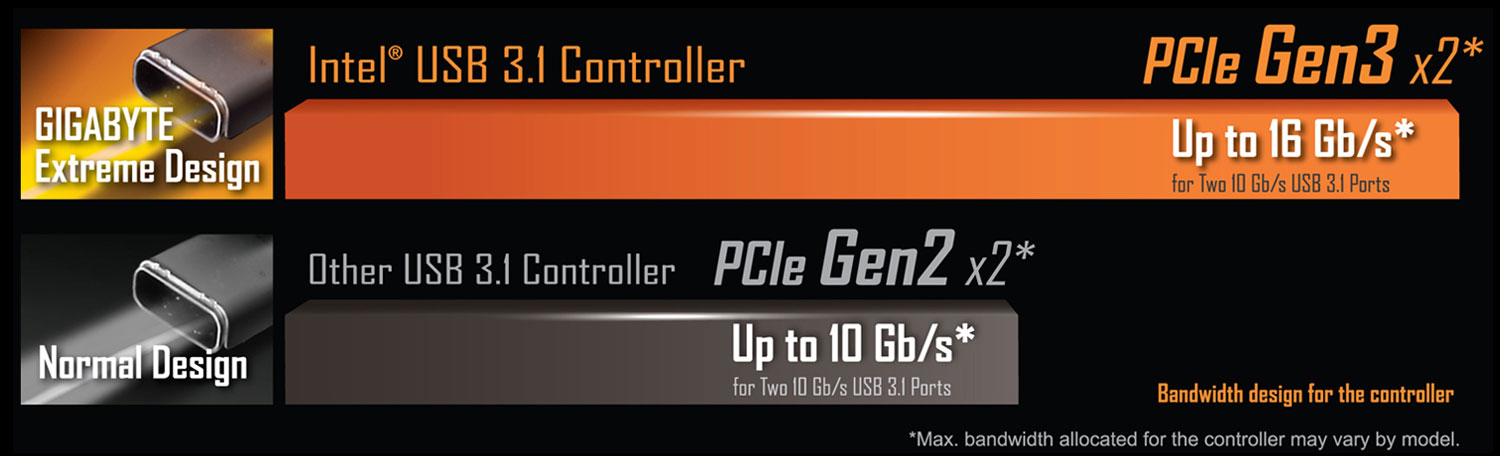

Intel® USB 3.1 콘트롤러는 PCIe Gen3 x2 레인을 채택, 최대 16Gb/s 전송 주파수를 USB 3.1에 공급하여, 10Gb/s 전송 주파수를 공급하는 다른 USB 3.1에 비해 Intel® USB 3.1 콘트롤러는 성능면에서 우월한 강점을 갖고 있다. 기존의 USB와 비교해보면, USB 3.1은 2배의 전송 주파수를 제공할 뿐만 아니라 USB 2.0 및 USB 3.0과도 양방향 호환된다. 특히 USB 3.1은 무방향성의 최신 기술을 보유한 USB Type-C™ 포트와 보통의 Standard-A 커넥터와 호환되어 외장형 장치를 훨씬 간편하게 사용하여 응용 범위가 광범위하다는 점을 주목해야 한다.
-
전 세계의 차세대 커넥터
무한한 미래와 연결 - USB Type-C™:
USB 3.1의 무방향성을 채택한 USB Type-C™
USB Type-C™는 USB 3.1의 무방향성 외장형장치 커넥터 기술로서, 실용적인 기능을 다수 통합했다. 예컨대 USB 3.1의 최대 10 Gb/s의 전송 속도와 주파수를 지원할 수 있다. 나아가 Intel® USB 3.1 콘트롤러를 채택함으로써 GIGABYTE 메인보드의 USB Type-C™ 기능이 더욱 강화되었다
-

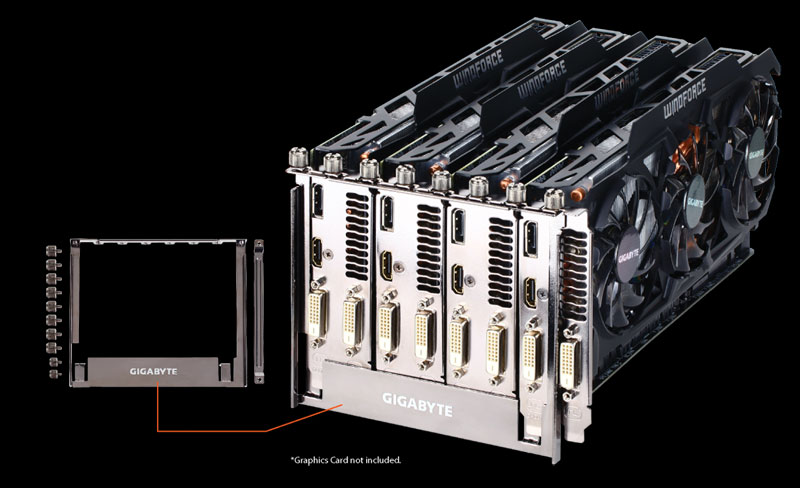

4-Way SLI™/ CrossFire™ OC Brace를 탑재한 멀티그래픽GIGABYTE Z170X-SOC Force는 4-way NVIDIA SLI 및 AMD CrossFire™ 최적화하고, GIGABYTE의 독자적인 OC Brace를 탑재하여, 익스트림 오버클로커와 시스템 테스터가 케이스를 개방하거나 테스트 베드에서 그래픽 카드 4개를 안전하게 설치하고 PCIe 슬롯의 손상을 막아주며, 그래픽카드와 메인보드 PCIe 슬롯의 접촉 불량으로 인한 운영시스템의 그래픽 카드 인식 오류를 예방한다.
-

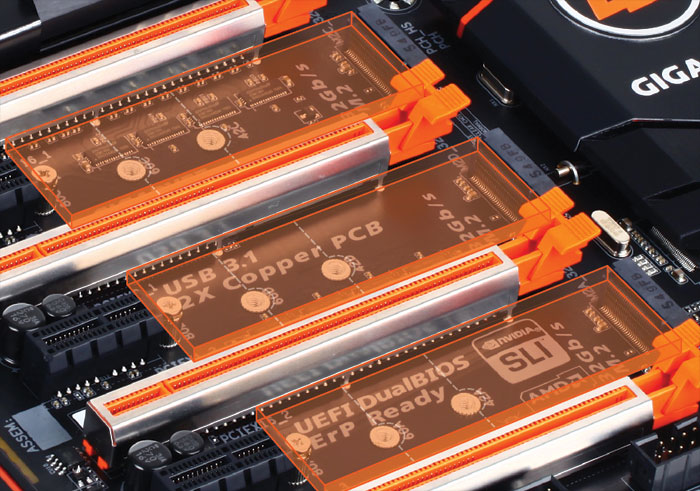

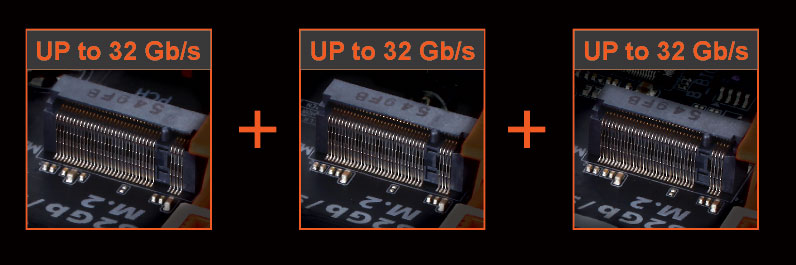

3개의 PCIe Gen3 x4 M.2 커넥터메인보드에 3개의 PCIe Gen3 x4 M.2 커넥터가 내장되었다. GIGABYTE SSD 장치는 PCI-Express 커넥터를 통해 각 커넥터에 최대 32 Gb/s의 데이터 전송 속도를 지원하며 또한 3개의 M.2 커넥터 역시 RAID 모드를 지원하여 최적의 저장장치 솔루션을 제공한다.
-

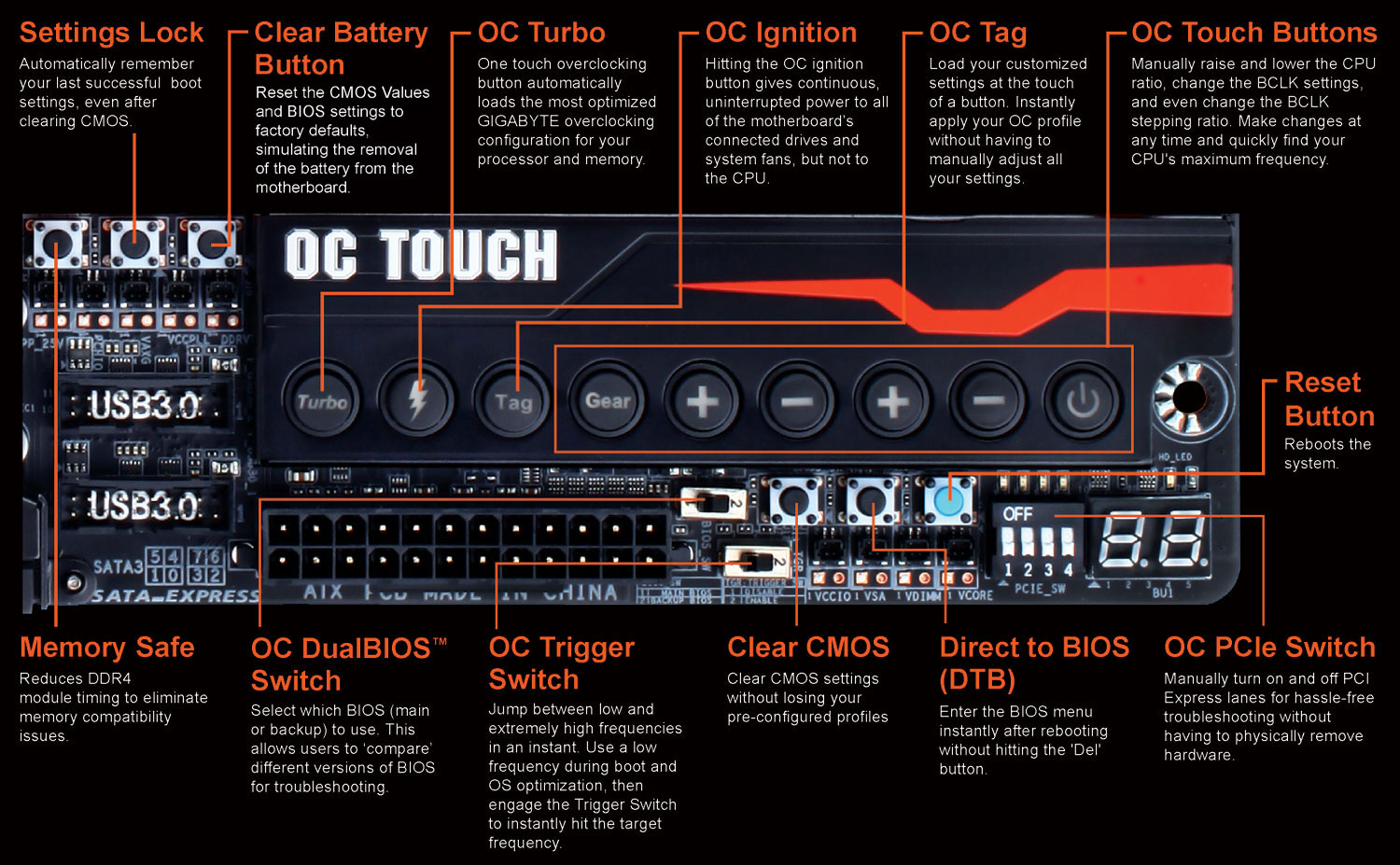

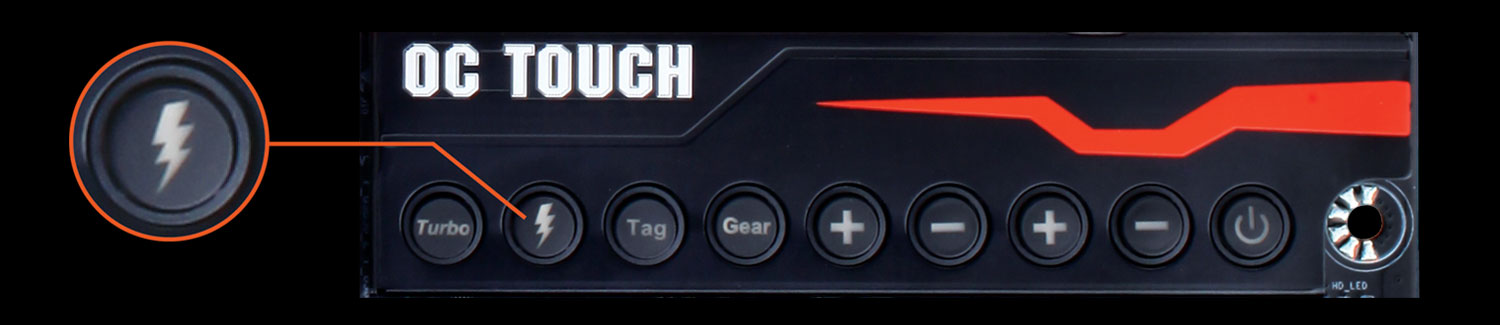

독자적인 메탈 쉴드 OC TouchGIGABYTE OC Touch는 GIGABYTE OC 메인보드의 특허 받은 기능으로서 아래와 같이 버튼과 스위치를 통합해서 오버클럭을 쉽게 할 수 있게 하고 그 성능도 매우 뛰어나다.
-
OC Ignition은 메인보드 위에 연결된 장치에 전력 공급을 유지시켜 CPU에 전원이 꺼진 상황에서도 시스템을 작동시킬 수 있다. 이러한 기능은 CPU에 cold bug(CPU온도가 너무 낮아서 시스템이 켜지지 않는 상황)가 나타날 때 특히 유용한다. 시스템이 실행하지 않아도 팬을 계속 회전시켜 수분이 늘어나는 것을 예방하여 시스템을 재시작할 수 있는 온도로 회복시켜줄 수 있기 때문이다. i-RAM 장치를 사용하는 오버클로커라면 SATA 및 PCI 슬롯의 전원을 유지시켜 운영시스템과 중요한 데이터의 손실 위험을 줄여줄 수 있기를 원한다. 또한 OC Ignition 기능은 또한 수냉식 쿨링 시스템이 정상 작동하는지 미리 테스트할 수 있게 해주며 컴퓨터가 켜지지 않은 상태에서 케이스 교체 관련 정보를 보여준다.
OC Ignition
• 팬이 작동하는 Cold Bug 상황에서 LN2 오버클럭을 실행할 때 습기가 쌓이는 것을 줄여준다
• 오버클로커가 수냉식 쿨링장치를 실제 작동시키기 전에 정상적으로 작동되는지 확인할 수 있다
• 컴퓨터에 전원이 들어오지 않은 상황에서 케이스 교체 관련 정보를 보여준다
• i-RAM 데이터 손실 위험을 줄여준다
-

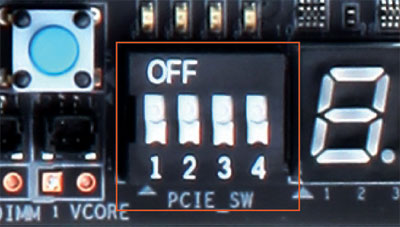

OC PCIe Switch그래픽카드를 빼지 않은 상태에서 각 PCIe 레인을 수동으로 시작 또는 폐쇄시켜 임시로 한 그래픽카드를 정지시킬 수 있다. 이러한 디자인은 LN2 또는 수냉식 그래픽카드 방열 기술을 사용하는 오버클로커에게 매우 유용하다.
-

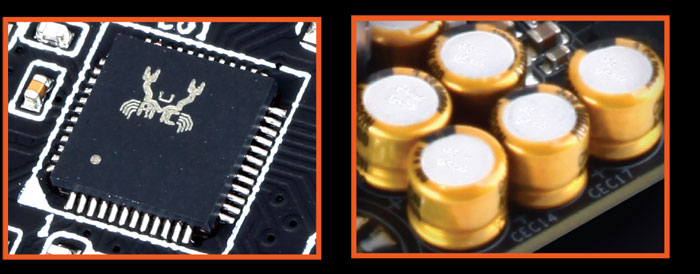

115dB HD 오디오ALC1150는 고성능 멀티 채널의 HD 오디오칩으로서 최대 115db SNR 오디오를 지원하여 최적의 PC 오디오 품질과 서라운드 오디오를 체험할 수 있게 해준다.
최고 품질의 전문 오디오 커패시터는 최고 품질의 선명한 오디오 및 오디오 앰프 기능을 제공하여 매우 사실적인 오디오를 감상할 수 있게 해준다.

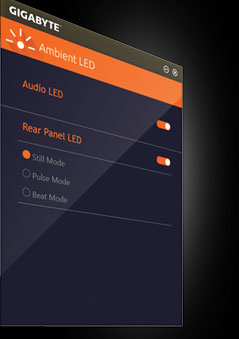

Ambient LEDGIGABYTE 100시리즈 메인보드는 오디오 가드 발광 경로에 탑재한 LED에서 개인의 성향에 맞추어 메인보드의 성능을 극대화할 수 있다. 이렇게 특수한 오디오 가드 경로는 오디오 모듈의 잡음 간섭을 효율적으로 저감시켜, 모든 LED도 프로그램을 통해 제어되기 때문에 재생되는 음악의 비트 또는 선율에 따라 강약을 조절하여 훨씬 사실적인 분위기를 조성하여 게이밍에서 슈팅의 쾌감을 증대하고 영화, 음악 등 멀티미디어의 효과가 훨씬 입체적으로 제고된다. -
OC PEGOC PEG는 PCIe슬롯에 독립적인 보조 전원을 공급하여 그래픽카드에 충분하고 안정적인 전원을 공급한다. 독립적인 전원 입력으로 각 그래픽카드가 최적의 오버클로킹을 할 수 있다. 4-way 그래픽카드를 사용하는 오버클로커는 그래픽카드의 전원 공급이 부족하여 오버클럭이 실패하는 문제를 우려하지 않아도 된다.

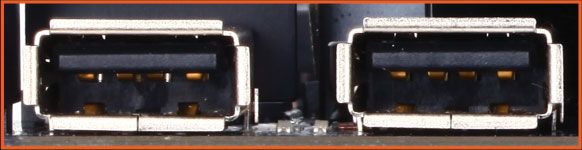

OC ConnectOC Connect 는 2개의 가까운 USB 포트의 위치를 재설정하여, 오버클로커가 개방된 플랫폼을 사용할 때 데이터를 훨씬 쉽게 저장하고 BIOS 업데이트 및 소프트웨어를 설치하도록 하여 개방형 플랫폼에서 익스트림 OC 또는 간단한 사전 테스트를 진행할 때 뒷면의 I/O USB 포트를 사용해야 하는 불편을 줄여준다.
-

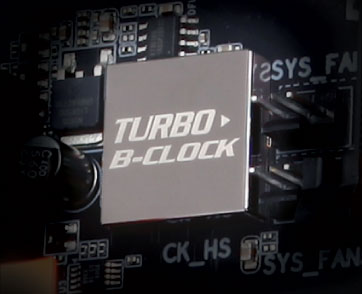

Turbo B-Clock고성능 튜닝 칩 내장
메인보드에 내장된 TURBO B-Clock 튜닝 칩을 통해, GIGABYTE 메인보드는 사용자가 원하는 대로 BCLK 주파수를 조정할 수 있다. 이 TURBO B-Clock 튜닝칩은 90MHz~500MHz의 주파수 범위에서 선형 튜닝을 할 수 있게 하여 기존의 5％ 주파수 제한을 받지 않아도 된다.
* Turbo B-Clock 튜닝 범위는 CPU 성능에 따라 다를 수 있다. -

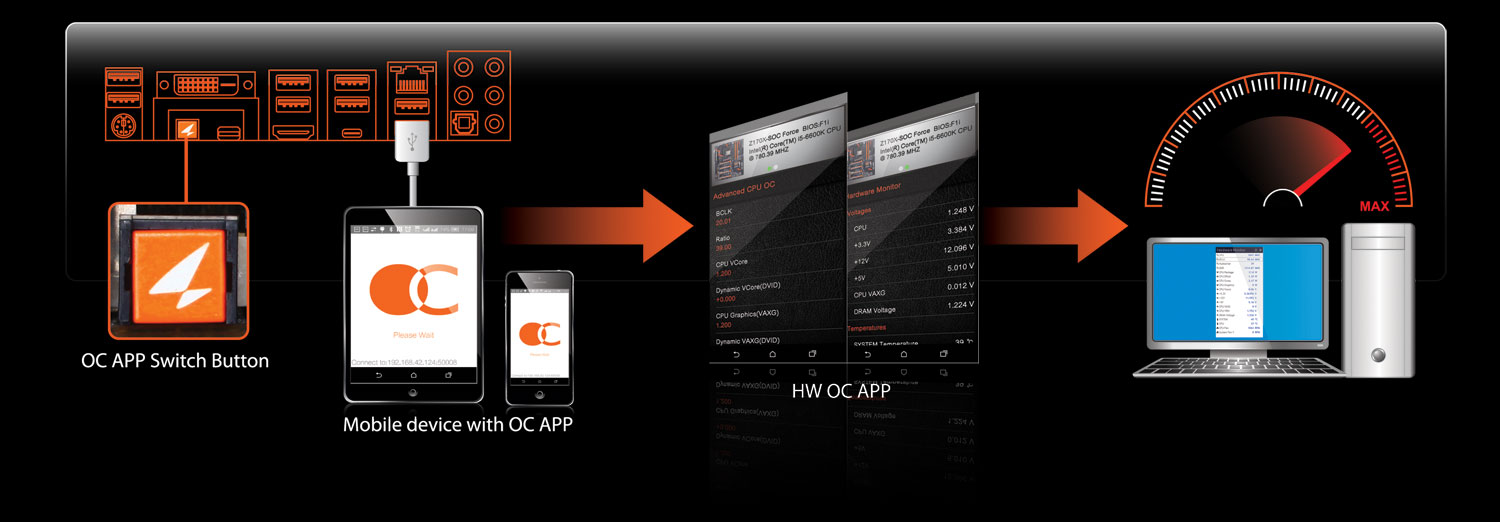

GIGABYTE HW OC APP
GIGABYTE의 독자적인 HW OC APP을 사용하여 진행 중인 작업을 중지하지 않고 Android 또는 Apple과 같은 모바일 장치를 사용하여 직접 BIOS 설정을 바꾸어 시스템의 오버클럭을 실행할 수 있다. GIGABYTE HW OC APP은 필요에 따라 프로세서의 주파수 및 각종 시스템의 전압 설정을 바꾸어 시스템이 곧바로 최고의 성능을 발휘할 수 있게 해준다.
HW OC App 작동 방법:• GIGABYTE HW OC APP을 다운로드하여 모바일 장치에 설치한 다음 메인보드에 있는 전용 USB 포트에 연결한다.
• 모바일 장치의 USB 네트워킹 공유를 시작하고 Z170X-SOC Force 메인보드 뒷면에 있는 버튼을 누른다.
• HW OC APP을 실행하고 필요에 따라 전압 및 주파수 튜닝을 실행하여 시스템 성능을 향상시킨다!
-

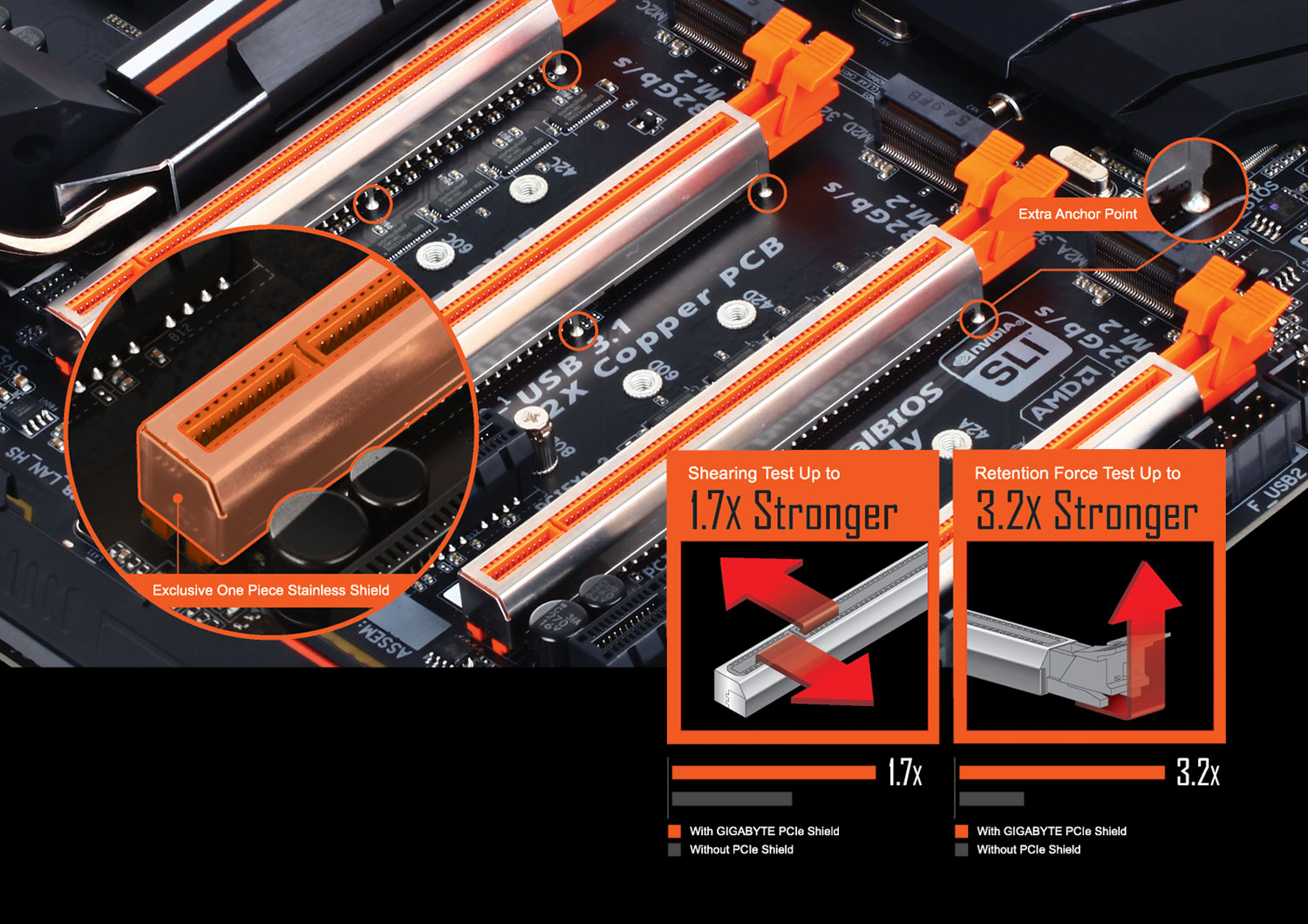

업계를 선도하는 울트라 듀러블™ 스테인리스로 감싼 PCIe 슬롯GIGABYTE가 고안한 스테인리스로 감싼 PCIe 슬롯은 PCIe 슬롯의 강도를 효율적으로 제고했다. 이로써 사용자들이 큰 사이즈의 그래픽카드를 잘못 설치하거나 그래픽카드가 무거워 PCIe 슬롯이 손상되는 것을 막을 수 있다. -
cFos Speed 인터넷 가속 프로그램을 탑재한 Intel® GbE LANThe Intel® Gigabit는 cFos 네트워킹 관리 소프트웨어의 첨단 기술을 탑재하여, 복잡한 LAN 환경에서 더 빠르게 반응하도록 핑 시간을 낮게 유지함으로써 지체되는 네트워크를 개선하며, 어플리케이션 계층에서 네트워크 트래픽 패키지를 모니터링하여 특정 어플리케이션의 인터넷 반응속도를 개선한다. 게이머들에게 최고의 선택이 될 것이다.

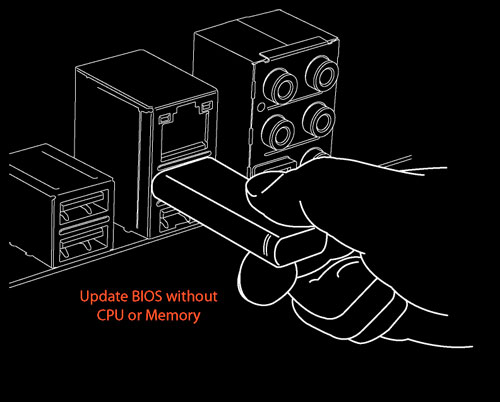

Q-Flash Plus
GIGABYTE Q-Flash Plus는 CPU와 메모리를 설치하지 않은 상태에서도 USB와 휴대장치를 통해 메인보드의 BIOS를 최신 버전으로 업데이트할 수 있게 해준다.
업데이트된 GIGABYTE 메인보드의 BIOS는 EC 컨트롤러와 함께 작동하여, PC가 작동하지 않을 때에도 Q-Flash Plus를 통해 BIOS를 자동 업데이트할 수 있으며 더 나아가 프로세서와 메모리가 설치되지 않았어도 이 기능을 실행할 수 있다. 또한 BIOS 업데이트 과정에서 EC 컨트롤러 옆에 있는 LED가 업데이트 절차가 모두 완료될 때까지 계속 깜박이며 업데이트가 끝나면 PC를 정상적으로 시작할 수 있다.* 본 제품에는 USB가 포함되어 있지 않습니다.
22페이즈 디지털 전력공급
Z170X-SOC FORCE 메인보드는 22페이즈 전력공급 설계를 채택, 4세대 전원공급모듈 콘트롤러와 3세대 PowIRstage™ 칩셋 등 업계를 선도하는 IR 전체 디지털 전원공급 솔루션을 채택하고 있다. 신세대 IR® 디지털 전원공급 콘트롤러와 PowIRstage®칩셋에 내장된 Isense 기술은 메인보드의 각 핵심 컴포넌트가 필요로 하는 전력을 안정적이고 정확하게 공급하여 PowerIRstage®칩셋 간의 열부하를 균등하게 분산시켜 PowerIRstage®의 과열을 방지하여 사용 수명을 연장시키고 제품의 신뢰성을 한층 제고시켰다.

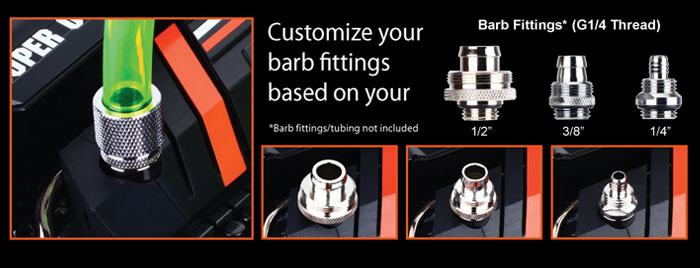

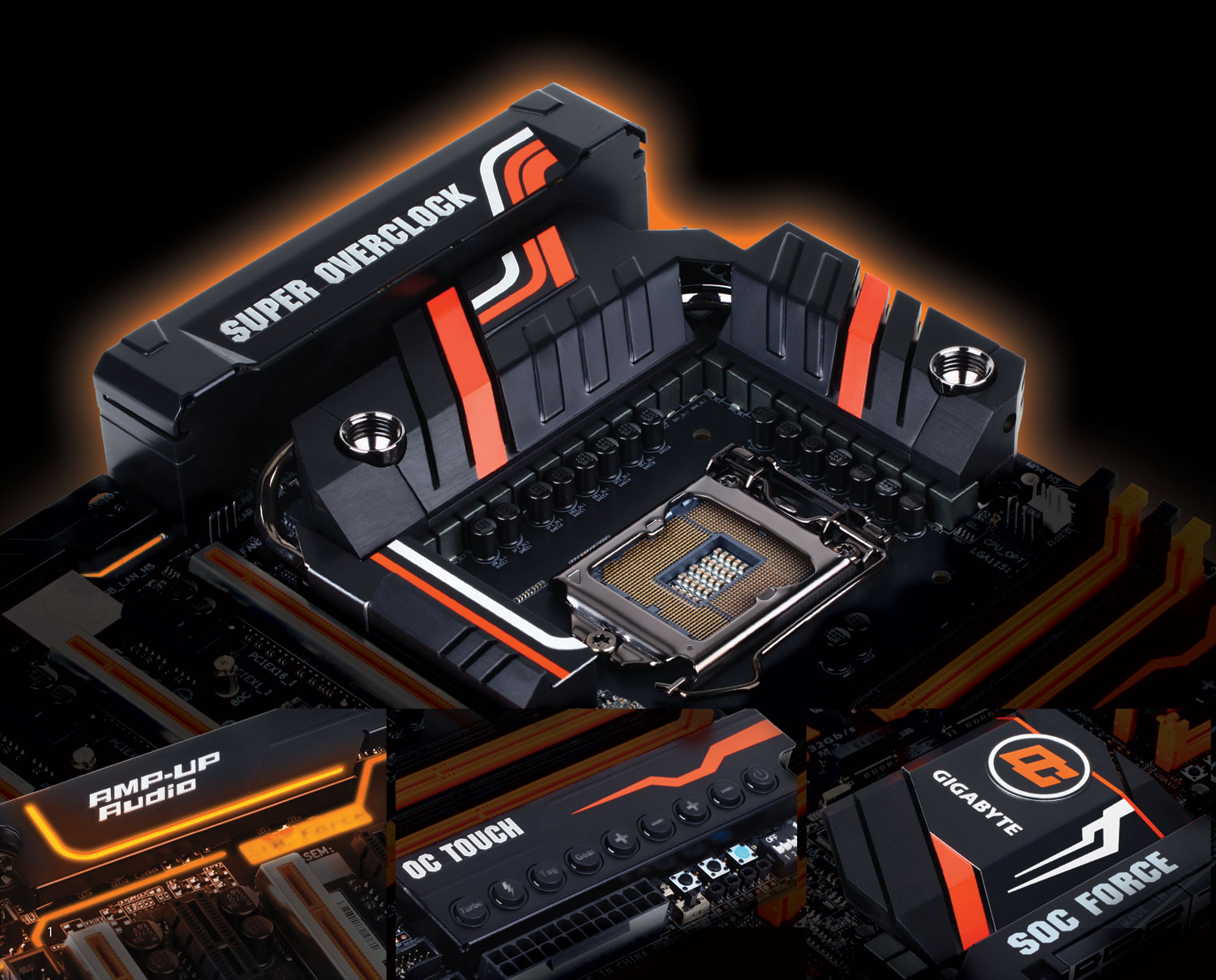

G1/4 나사 접합을 채용한 수냉식 열처리
방열판의 양끝에 물이 통하는 튜브 커넥터가 설계되어 있어서 사용자가 자주 사용하는 각종 수냉식 PC와도 간편하게 연결할 수 있다. 이 기술은 폐열을 없애고 메인보드의 CPU VRM 구역의 온도를 낮추는데 도움이 되어 컴퓨터의 작동 온도를 낮게 유지시켜 게임을 열중하느라 시스템 온도가 갑자기 수직 상승하는 일을 걱정할 필요가 없다.
