Z690 UD AX (rev. 1.x)

主な特徴

Intel^® Z690 Chipset

比較リストに追加

1/5

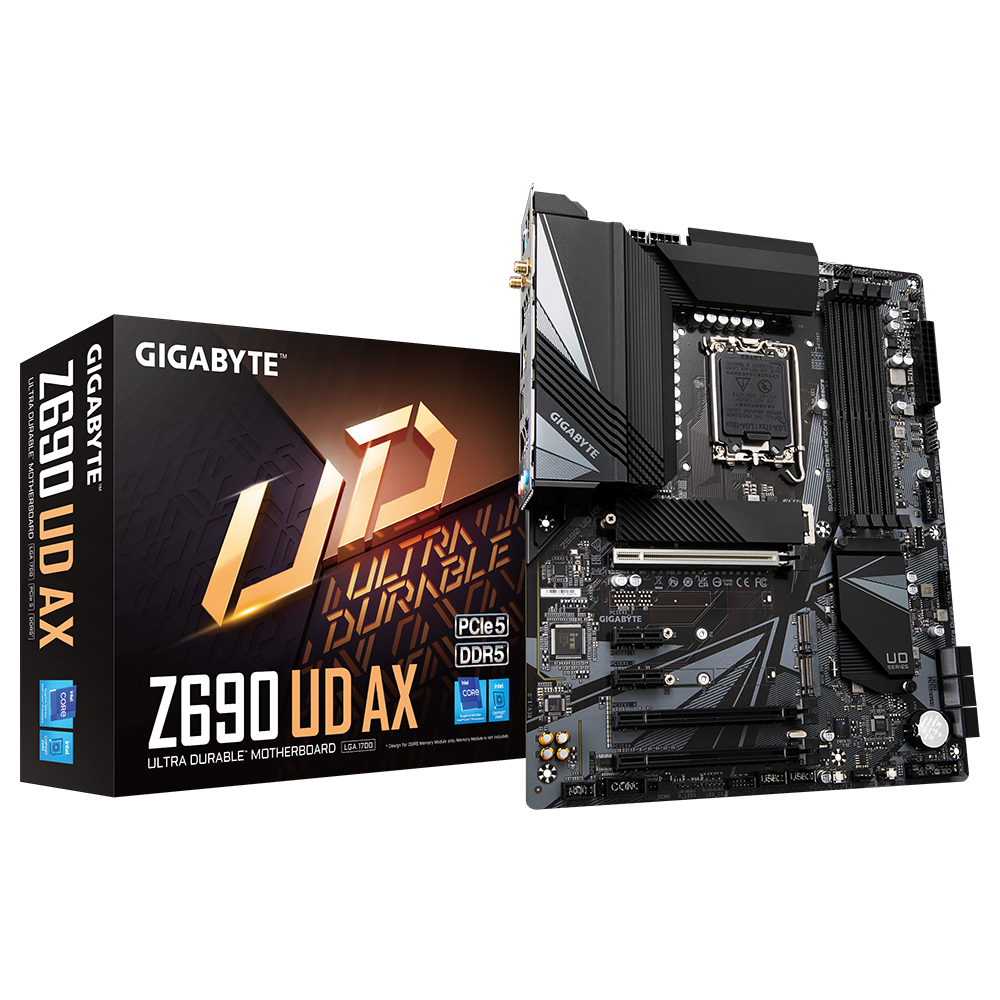

Intel Z690 ULTRA DURABLE ATX マザーボード
(ダイレクト駆動 16+1+2 デジタル電源フェーズ設計, DDR5 XTREME メモリ設計, PCIe 5.0 対応, 大型ヒートシンク搭載, 3 x PCIe 4.0 M.2; 単 Thermal Guard 付, 2.5 GbE 有線 LAN, WIFI 6 802.11ax, リア USB 3.2 Gen.2x2 Type-C, Q-Flash Plus 搭載)
日本国内・正規代理店2年保証付

第 14 / 13 / 12 世代 Intel Core プロセッサー対応
Dual チャンネル Non-ECC Unbuffered DDR5, 4 スロット搭載
DDR5 XTREME メモリ設計 (SMD DIMM + シールドメモリルーティング)
ダイレクト駆動 16+1+2 デジタル電源フェーズ設計 (60A Power Stage* & タンタルポリマーコンデンサ)
大型ヒートシンク搭載
Intel WIFI 6 802.11ax 無線 LAN & BT 5.2 対応
2.5 GbE 有線 LAN
3連 M.2 スロット (NVMe PCIe 4.0 x4; 単 Thermal Guard 付)
SuperSpeed USB 3.2 Gen.2x2 TYPE-C
Smart Fan 6
Q-Flash Plus

* 最大電流容量は VCORE フェーズに基づいています。

OVERVIEW

PERFORMANCE

DDR5

THERMAL

CONNECTIVITY

PERSONALIZATION

ULTRA DURABLE

OVERVIEW

PERFORMANCE

DDR5

THERMAL

CONNECTIVITY

PERSONALIZATION

ULTRA DURABLE

WIFI 6 802.11ax 2T2R & BT 5 with AERO Antenna

DisplayPort

HDMI

Rear USB 3.2 Gen.2x2 Type-C

2.5 GbE LAN

Advanced Thermal Design

Fully Covered MOSFET Heatsinks
5 W/mK Thermal Conductivity Pad
Integrated IO Shield

Next Generation PCIe 5.0 Design

1*PCIe 5.0 x16 SMD Slot
Ultra Durable SMD PCIe 5.0 Armor

Audio Solution

8-ch HD Audio
Audio Noise Guard
High-End Audio Capacitors

RGB FUSION 2.0

Addressable LED Header*2
RGB LED Header*2

Solid Pin Power Connectors

8+4 pin CPU Power Connector

16+1+2 Direct Digital VRM Design

60A Power Stage
6-Layer PCB PCIe 5.0 Ready PCB
Premium Choke and Capacitor
2X Copper PCB

Supports 12th Gen. Intel Core Processors

Dual Channel DDR5

Front USB 3.2 Type-C for Connecting Devices

3* M.2 Connectors

PCIe 4.0 x4 NVMe support
1* Thermal Guard

6*SATA 6Gb/s

Q-FLASH Plus Onboard Button

PERFORMANCE

Direct Digital VRM Design

PCIe 5.0 Design

Hybrid Cores Optimization

比類のないパフォーマンス

テクノロジーが急速に変化する中、GIGABYTE は依然として最新のトレンドに追いつき、高度な機能と最新のテクノロジーをお客様に提供しています。 GIGABYTE Z690 シリーズ・マザーボードは、アップグレードされた電源ソリューション、最新のストレージ規格、優れた接続性を備え、ゲームのパフォーマンスを最適化します。

ハイブリッドコアの最適化

新しいインテル・ハイブリッド・テクノロジーにより、GIGABYTE は BIOS プロファイルで2つの新しい「CPU アップグレード」を独自に作成し、 P コアと E コアのアクティベーションと電圧ポリシーを調整することにより、異なるユーザーのシナリオに対応します。

GAMING

MAX PERFORMANCE

・すべての E コアを非アクティブ化
・ゲームパフォーマンスの妥協はゼロ
・CPU パッケージの消費電力を最大 20% 低減
・最大 5℃ 低い CPU 温度

・すべての P コアと E コアをアクティベート
・フルマルチコアのパフォーマンスを最大化

DDR5

XMP 6000+

Unlock DDR5 Voltage

Shielded Memory Routing

XMP3.0

DDR5 XMP 最大 6000MHz+ サポート*

GIGABYTE は、最大 6000MHz 以上のプロファイルとの適切な互換性を保証する、テストおよび実証済みのプラットフォームを提供しています。このパフォーマンスの向上を達成するために必要なのは、メモリモジュールが XMP 対応であり、XMP 機能が GIGABYTE マザーボードで有効になっていることを確認することだけです。

*XMP プロファイルのサポートは、メモリモジュールによって異なる場合があります。
検証済みの完全なメモリサポートリストをご覧ください。製品の特徴はモデルによって異なる場合があります。

DDR5 電圧をアンロック

DDR4

DDR4 電圧はマザーボード側で管理される

Native DDR5

セキュアモード

MB はネイティブ DDR5 メモリに固定 5V を提供し、内蔵 PMIC 出力はメモリ IC 1.1V 用にロックされます。

GIGABYTE 独自 DDR5 回路設計

プログラマブルモード

GIGABYTE 独自設計により、ネイティブ DDR5 PMIC セキュアモードをプログラマブルモードにアンロックし、広い範囲でネイティブ DDR5 電圧を制御可能にします。

GIGABYTE 専用回路設計により、ネイティブ DDR5 電圧制御がアンロック

ネイティブ DDR5 メモリモジュールをオーバークロック DDR5 メモリに変換

DDR5 メモリのオーバークロックのパフォーマンスと能力を向上

すべての PMIC ベンダーをサポートし、互換性を最大限に

* メモリのオーバークロック機能はユーザーのハードウェア構成によって異なります。

シールド・メモリルーティング

すべてのメモリルーティングは、外部干渉から保護するために、大きなグランド層によってシールドされた PCB 基板内層の下にあります。

Thermal

Thermal Design

Fully Covered MOSFET Heatsink

M.2 Thermal Guard

2X Copper PCB

Smart Fan 6

ADVANCED THERMAL SOLUTION

GIGABYTE Z690 シリーズ・マザーボードのスロットル無し性能は、革新的で最適化された熱設計によって保証され、全負荷アプリケーションおよびゲームでの最高の CPU、チップセット、SSD の安定性、および低温を保証します。

1. 大型ヒートシンク搭載

高カバー率一体成形 MOSFET ヒートシンクで、空気の流れと熱交換を良くして熱効率を向上させています。

2. M.2 Thermal Guard

M.2 Thermal Guard は、問題が発生する前に熱を放出することで、高速 M.2 SSD のスロットルやボトルネックを防ぎます。

3. 5 W/mK サーマルパッド

1.5mm 厚の 5W/mK 熱伝導パッドを使用することで、従来のサーマルパッドと比較して、同じ時間で2.7倍の熱を伝えることができます。

4. 2X 銅 PCB 基板

高い熱伝導性と低いインピーダンスを持つ 2X 銅 PCB 基板デザインは、効果的に部品の温度を下げます。

1. 2X 広い表面

従来のヒートシンクと比較して、最大2倍の表面積を確保。これにより MOSFET からの放熱性が向上します。

2. リアル一体構造

TMOS は真のシングルピースヒートシンクです。そのワンピースデザインと大きな表面は、他社のマルチピースデザインに比べて冷却性能を飛躍的に向上させています。

3. マルチカット設計

TMOSでは、ヒートシンクに複数のチャンネルとインレットを設けています。この設計により、空気の流れを通すことができ、熱伝達のパフォーマンスが大幅に向上します。

M.2 Thermal Guard

GIGABYTE 高効率 M.2 Thermal Guard

耐久性を考慮し、GIGABYTE は M.2 SSD デバイスのための高効率なサーマル・ソリューションを提供します。 M.2 Thermal Guard は、問題となる前に放熱させることで、高速 M.2 SSD のスロットリングやボトルネックを防ぎます。

温度上昇に伴うサーマルスロットリング

実装することで 3% より低温
2X 銅基板設計

PCB 基板内層に 2X 銅を採用することにより、超薄型の銅ヒートシンクに変えてコンポーネントの温度を少なくとも 3％低下させ、高い熱伝導率と低インピーダンスのため、コンポーネントからの熱を効果的に放散します。

接続性

2.5 GbE LAN

802.11ax WIFI 6

USB 3.2 Gen.2x2 Type-C

Hi-Fi Audio

接続性

GIGABYTE Z690 シリーズ・マザーボードは、次世代のネットワーク、ストレージ、および WIFI 接続により、究極の接続柔軟性と超高速データ転送を実現します。

2.5 GbE LAN

高速接続可能

2.5G LAN の採用により、最大 2.5 GbE のネットワーク接続が可能となり、一般的な 1 GbE ネットワークと比較して2倍以上の転送速度を実現します。

Multi-Gig (10/100/1000/2500 Mbps) RJ-45 イーサネット対応

WIFI 6 802.11ax + BT 5

ワイヤレスソリューションは、802.11ax に対応し、ギガビットのワイヤレスパフォーマンスを実現し、スムーズなビデオストリーミング、より優れたゲーム体験、接続切れの少なさ、最大 2.4Gbps* の速度を提供します。さらに、Bluetooth 5 は、BT 4.2 の4倍の通信距離と、より高速な転送を実現します。

WIFI 6 のメリット

802.11ac 1x1 より 5.5倍のスループット*

ネットワーク容量が4倍向上し、特にデバイスの多い密集地域では渋滞が発生しない

ネットワーク効率の向上によるユーザーエクスペリエンスの向上

USB 3.2 Gen.2x2 Type-C

前世代 USB 3.2 Gen.2 に比べて2倍の性能を持つ USB 3.2 Gen.2x2 デザインを採用し、 USB 3.2 準拠の周辺機器との接続時に最大 20Gbps の超高速データ転送を実現します。また、USB Type-C コネクタを採用しているため、リバーシブルで接続することができ、大量のデータを素早くアクセス、保存することができます。

高音質音響コンデンサ

GIGABYTE マザーボードはハイエンド・オーディオ・コンデンサを使用しています。これらの高品質コンデンサは、高解像度と高忠実度のオーディオを提供し、ゲーマーに最もリアルなサウンド効果を提供するのに役立ちます。

オーディオ・ノイズガード

GIGABYTE マザーボードは、基板の敏感なアナログ・オーディオコンポーネントを PCB 基板レベルでの潜在的なノイズ汚染から本質的に分離するオーディオ・ノイズガードを備えています。

LIGHTING

RGB FUSION

BIOS

EASY TUNE

System Information Viewer

Refreshed BIOS

BIOSは、初期設定時にユーザーにとって最適な設定を可能にするために不可欠です。 GIGABYTE は、BIOS を一新し新しい GUI と使いやすい機能を備えました。 * イメージ画像です。製品の機能はモデルによって異なります。

EasyTune

GIGABYTE の EasyTune は、Windows 環境でシステム設定を微調整したり、システムやメモリのクロックや電圧を調整したりできる、シンプルで使いやすいインターフェイスです。スマートクイックブーストを使用すると、ワンクリックでシステムを自動的にオーバークロックし、最も必要なときにパフォーマンスを向上させることができます。

System Information Viewer

GIGABYTE のシステム情報ビューアは、現在のシステムの状態にアクセスすることができる中心的な場所です。クロックやプロセッサなどのコンポーネントを監視したり、好みのファン速度プロファイルを設定したり、温度が高くなったときにアラートを作成したり、システムの動作を記録したり、これらはシステム情報ビューアの可能性です。

ULTRA DURABLE

Q-Flash Plus

Solid Pin

超耐久

GIGABYTE Ultra Durable は、製品の耐久性と高品質の製造プロセスを特徴としています。 GIGABYTE マザーボードは、最高のコンポーネントを使用し、すべてのスロットを強化して、それぞれを頑丈で耐久性のあるものにします。

Q-Flash Plus

CPU、メモリ、グラフィックスカードを取り付けずに、BIOS を簡単にアップデートできます。

GIGABYTE Q-Flash Plus を使用すると、CPU、メモリ、グラフィックスカードを取り付ける必要も、 BIOS メニューに入って BIOS をフラッシュする必要もありません。 USB フラッシュドライブに新しい BIOS ファイル (名前を gigabyte.bin に変更) をダウンロードして保存し、専用の Q-Flash Plus ボタンを押すだけで完了です！

ソリッドピン電源コネクタ

本 Z690 マザーボードは、ソリッドメッキ ATX 12V 8 + 4 ピン電源コネクタを備えており、 CPU 高負荷時に安定した電源を提供します。

ソリッドピン電源コネクタの利点

電気用の接触面積がより大きい

より高い電力量を維持するため、より多くの金属量

超耐久性と長寿命
