1/4
- Intel® Thunderbolt™ 3 認定済み マザーボード
- 第 7 / 6世代のIntel® Core™ プロセッサーをサポート
（第 7世代CPUをご使用の場合は 予めBIOSを最新版に更新する必要があります） - デュアルチャンネル Non-ECC Unbuffered DDR4メモリ対応、 4スロット搭載
- USB Type-C™対応Intel製USB 3.1コントローラを搭載し、PD 2.0 100W をサポート
- 2-Way SLI™ & CrossFire™ マルチ-グラフィックス対応
- NVMe PCIe Gen3 x4 22110 M.2 & U.2 インターフェースを搭載し、Intel® SSD 750をサポート
- Intel® SSD 750 デバイス3台をRAID 0 の構築可能で極限のパフォーマンスを発揮することができます。
- 最大16 Gb/sのデータ転送が可能なSATA Expressを2コネクタ搭載
- デュアル Intel® GbE LAN を搭載し、cFosSpeed Internet Accelerator Softwareを同梱
- リア・オーディオアンプを搭載したRealtek ALC1150 115dB SNR HDオーディオ
- RGB マルチカラー選択可能なAmbient Surround LED 設計
- 超耐久に優れたメタルシールド設計のPCIe および DDR スロット搭載
- 対硫黄分耐性の優れたコンポーネントで長寿命を可能に！
- 錆耐性に優れたリア I/O コネクタを搭載
- 水冷ポンプ＆ファン用高精度PWM /電圧制御が可能なデュアル・ハイブリッド・ファン ヘッダ搭載
- 安心のUEFI DualBIOS™ 設計
- EasyTune™ やCloud Station™ ユーティリティーを含むGIGABYTE App Center
- リア・パネル Mini DisplayPort-In 端子を搭載し、機能を今後アップグレードが可能
-
次世代 40 Gb/s Thunderbolt™ 3Thunderbolt™ 3 – 高速 40Gb/s シングルワイヤ接続
Intel® Thunderbolt™ 3 認定済みマザーボードGIGABYTE Z170X-DesignareはIntel製のThunderboltコントローラーを搭載し、Thunderbolt™ 3規格に対応しています。Z170X-Designareに搭載されたUSB Type-C™ コネクタより、最大40 Gb/s（前世代のThunderbolt 2規格の2倍）の転送帯域が得られます。 また、DisplayPort 1.2やUSB 3.1（USB 3.0 & USB 2.0互換）に対応しています。
To upgrade the Z170X-Designare, go to : Thunderbolt™ 3へ無料アップグレード
デージーチェーン・マルチデバイス接続可能DisplayPort 1.2 プロトコルに対応したThunderbolt™ 3 は、パワーユーザーに最適です。Z170X-Designareでは、4K解像度60FPSのディスプレイ表示が可能です。さらに、USB Type-C™コネクタ経由のThunderbolt™ 3機能により、Power Delivery 2.0や6デバイスのデイジーチェーン接続が可能です。
互換性については、システム構成およびデバイスの仕様により異なる場合があります。 -
NVIDIA® / AMD® / Intel®
グラフィックス対応
Thunderbolt™ 3*GIGABYTEの独自機能により、ユーザーはNVIDIAやAMDの増設用グラフィックスカードのDisplayPortを経由して、マザーボード背面の映像入力ポートに接続することによってThunderbolt™ 3機能を最大限に活用することができます。これによって増設用ビデオカードとThunderbolt™ 3との接続により、高速データ転送と最新ゲーミングテクノロジーをThunderbolt™ 3（USBタイプ-C™）ケーブルでの利用を可能になりました。注: 製品機能については、モデルによって異なる場合があります。写真はイメージです。
-
-
-
Ambient Surround LEDお好みの色を設定ができます。
GIGABYTE Ambient Surround LEDで自分好みの“見た目”（色）にPCをカスタマイズ可能です。
マザーボードに合わせてPCケースもライトアップ

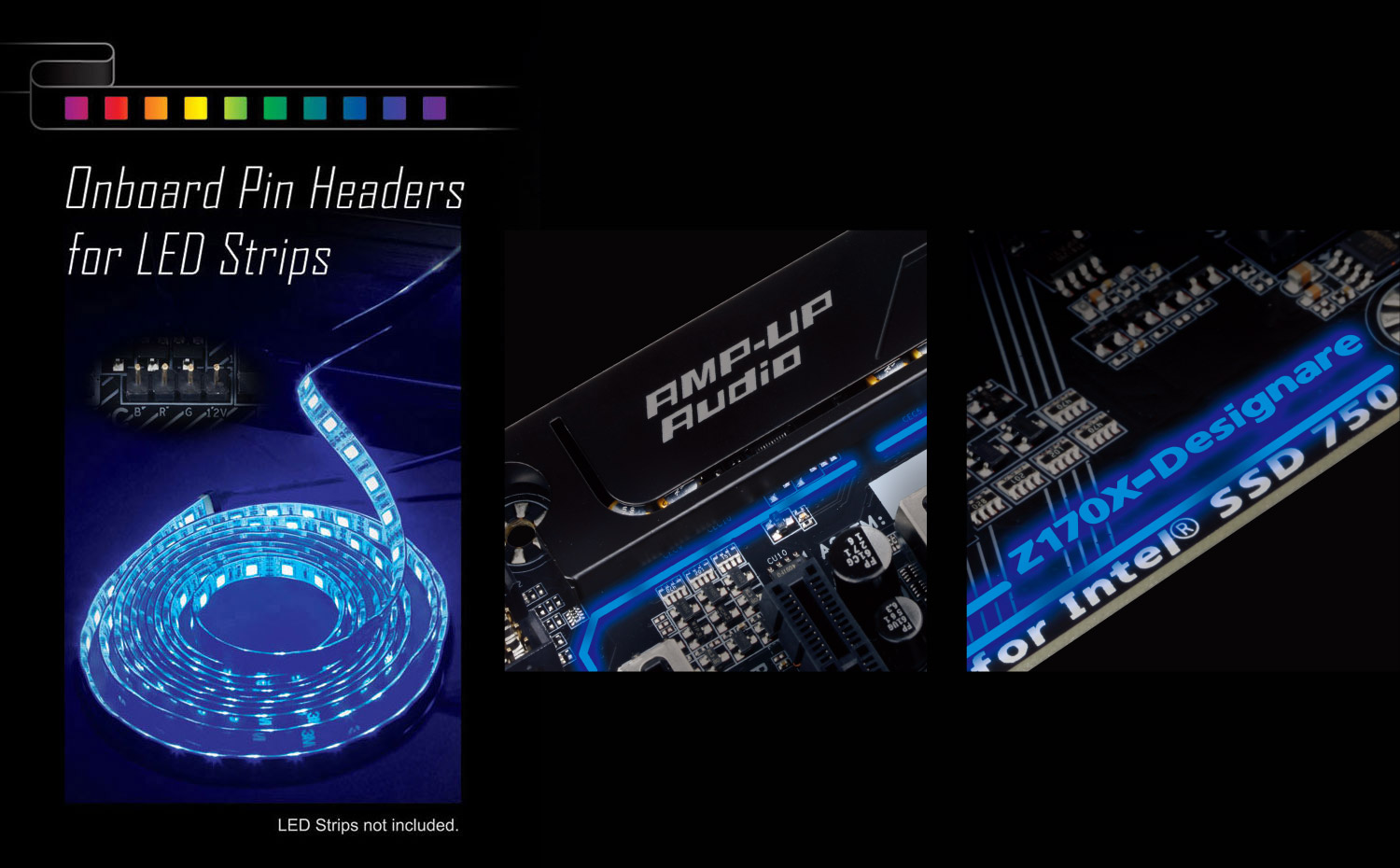

LED テープ用 Onboard Pin Header により、マザーボードのLED照明とケース内照明を同期させることが可能です。GIGABYTE APP Center 内蔵の Ambient LED アプリにより、点灯モードを指定するこが可能です。 -
-
圧倒的な
VR体験> Full HD解像度表示に比べ、VR表示を60FPS以上で行うにはグラフィックス性能がより必要です。
> ゲーミングPCこそVRを体験するのに最適です。滑らかなVR体験をするには、GIGABYTEマザーボードを使用するのが最適です。
Thunderbolt™ 3、M.2およびU.2によるNVMe対応、グラフィックスカード用のメタル・シールドなど、GIGABYTEはVR体験を行うのに最適な機能やテクノロジーをマザーボードに搭載しています。VRゲーミングPCの推奨構成- Graphics Card: NVIDIA GTX 970 / AMD R9 290 or greater, Compatible HDMI 1.3 video output
- CPU: Intel i5-6600K equivalent or greater
- Motherboard: GIGABYTE X99/Z170/H170/B150 motherboards
- Memory: 8GB RAM or greater
- USB Ports:3x USB 3.0 ports plus 1x USB 2.0 port or greater
- OS: Windows 7 SPI 64-bit or newerAny copyrighted images or trademarks displayed are the property of their respective owners and are shown for reference purposes only. Reference herein does not constitute or imply affiliation or endorsement of Gigabyte products by the respective trademark owners. VR Gaming photo for reference only. -
NVIDIA® QUADRO® 高性能グラフィックス対応
NVIDIA® QUADRO® ワークステーション用高性能グラフィックスはデザイナーやエンジニア、クリエーター向けに設計されています。NVIDIA Quadro GPUは100以上の専用アプリケーションに最適化されており、あらゆる業界で活用されています。 Adobe® Creative Cloud、Avid Media Composer、Autodesk Suites、Dassault Systemes、CATIA、SOLIDWORKS、Siemens NXやPTC Creoなど、プロフェッショナルが使用するソフトウェアです。
-
2-Way SLI™ / CrossFire™ マルチ-グラフィックス
マルチグラフィックス構成では、解像度を犠牲にすることなく、最も高いフレームレートを要求するゲーマーのための優れたグラフィックス性能を提供しています。

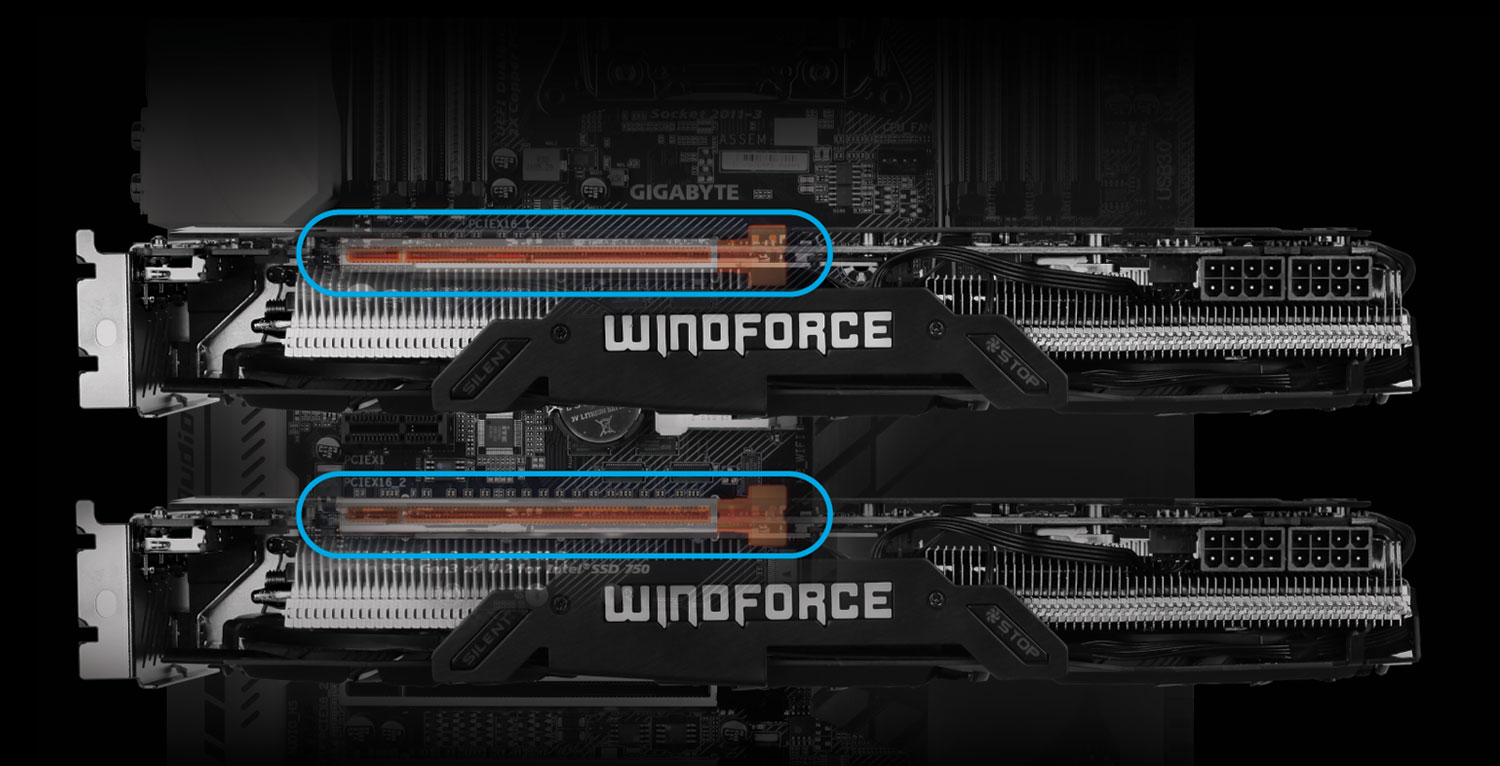

GIGABYTE 設計 マルチグラフィック構成でグラフィックスカードの間隔を確保することにより、空冷効率が向上します。 -

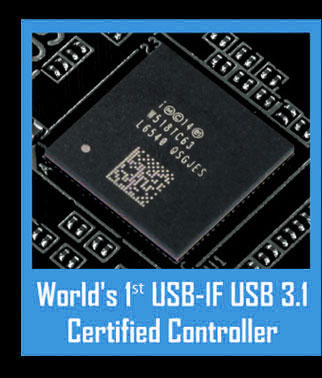

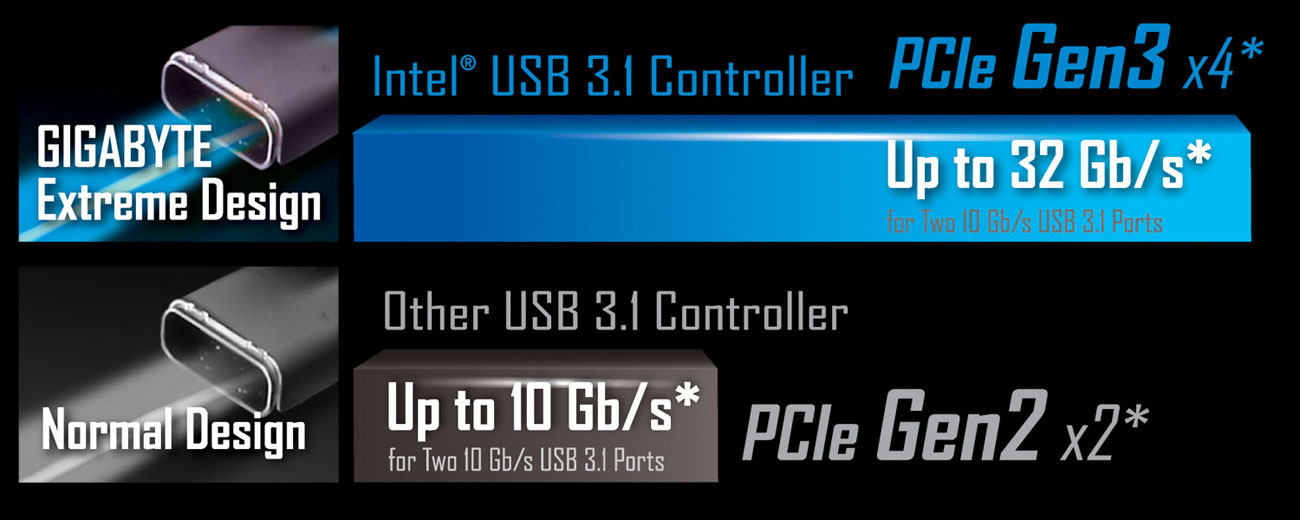

PURE SPEED, MORE POWERGIGABYTE マザーボードに独自機能を搭載Intel® USB 3.1 + Power Delivery 2.0Intel® USB 3.1 コントローラーはPCIe Gen3を4レーン使用し、最大32 Gb/sの帯域を確保します。これにより、USB 3.1の1ポートにつき10 Gb/sの転送速度を可能にしています。 USB 3.0の2倍の転送速度を誇るUSB 3.1は、従来規格のUSB Type-Aコネクタに加え、裏表リバーシブル挿入が可能なUSB Type-C™コネクタを採用し、あらゆるデバイスが接続可能です。
コントローラの帯域仕様について
*最大帯域幅については、コントローラ・モデルによって異なる場合があります。 -
100W USB Type-C™に対応したUSB Type-Cポートで充電および給電可能GIGABYTEの新Z170マザーボードはIntel USB 3.1コントローラーを搭載し、USB 2.0、3.0、そして3.1に対応しています。さらに、Power Delivery 2.0に完全対応しています。これにより、USB Type-Cポート経由で最大100Wの充電および給電が可能です。
-

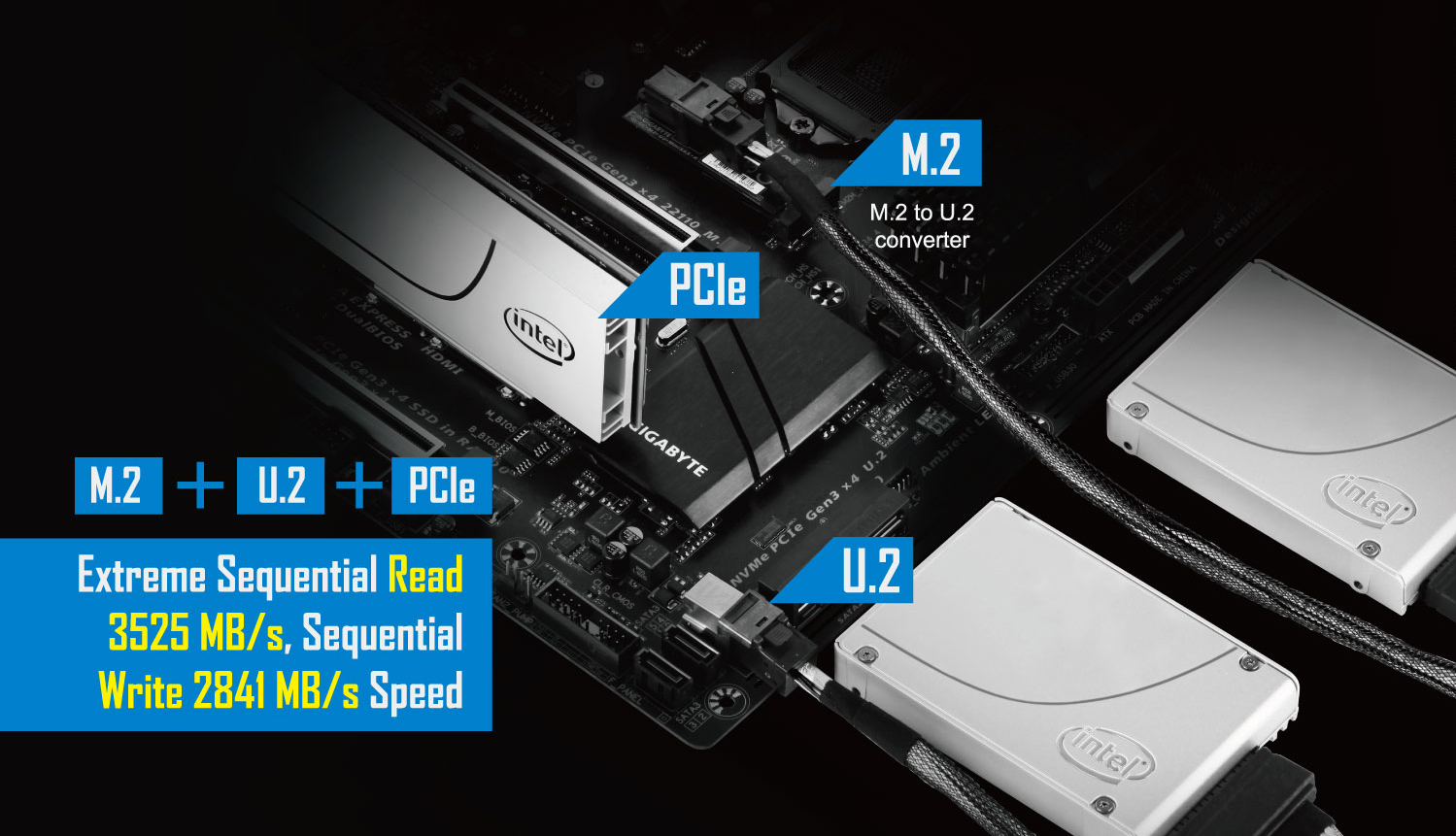

NVMe PCIe SSDでの3連RAID 0に対応Gen3 x4 NVMe PCIe SSDで高速転送GIGABYTEのZ170マザーボードでは、最大3個のIntel®750シリーズNVMe PCIe SSDでRAIDを構築することが可能です。これにより、最大3525 MB/s（シーケンシャル・リード；最大理論値）でのアクセスが可能になります。
写真はイメージです。 SSDとケーブルは付属していません。 -
U.2 搭載 (NVMe PCIe Gen3 x4)NVMe PCIe SSDに最適GIGABYTEマザーボードはM.2およびU.2端子をオンボード搭載することにより、ユーザーはIntel 750などの最新NVMe PCIe SSDを活用するこが可能です。NVMe SSDにより、ユーザーは最新のゲームに対応でき、大容量ファイルに素早くアクセスすることが可能です。
写真はイメージです。 SSDとケーブルは付属していません。 -
高速ストレージ用 NVMe PCIe Gen3 x4 110mm M.2対応 (最大32 Gb/s)PCIe Gen.3 x4で接続されたオンボードM.2コネクタは32Gb/s 帯域を有し、PCIeおよびSATA M.2機器に対応しています。
写真はイメージです。 M.2 SSDとケーブルは付属していません。 -

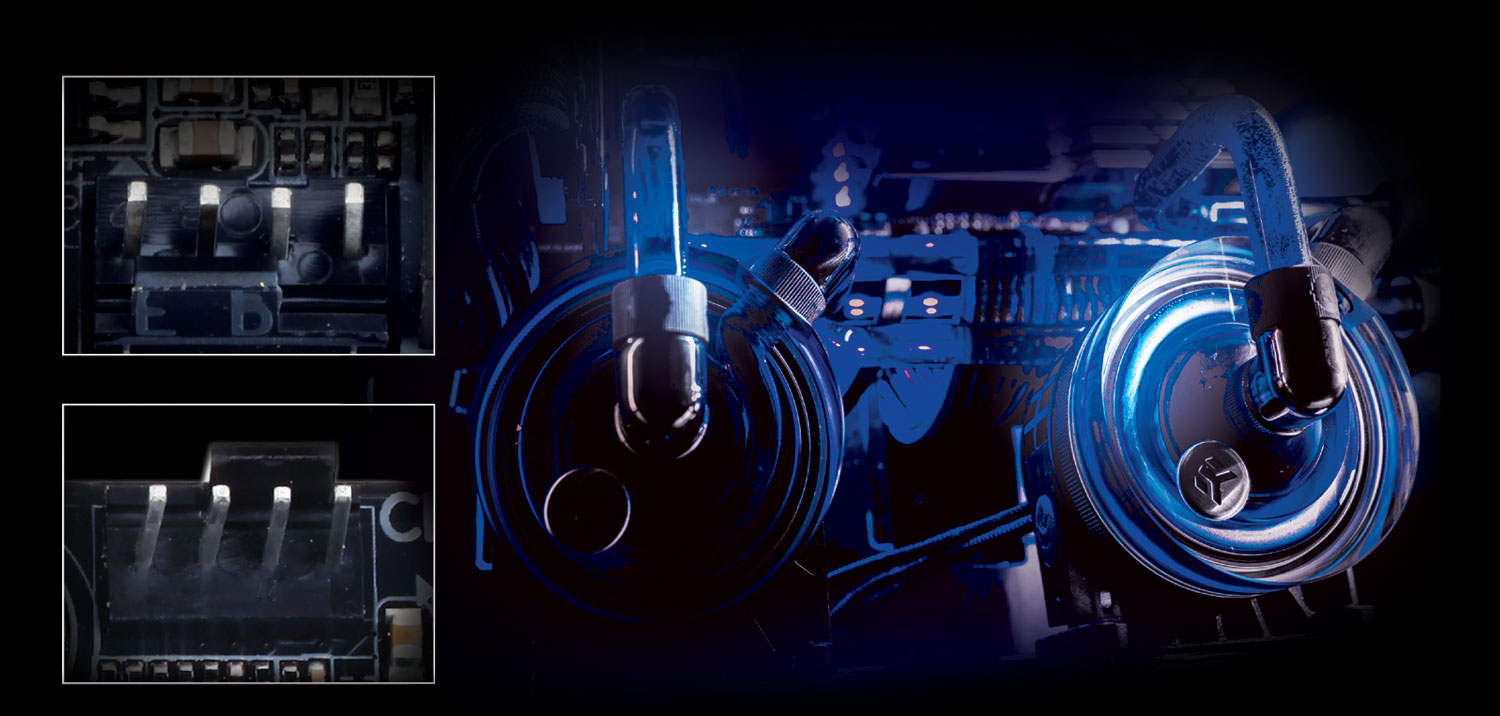

デュアル Hybrid Fan Header水冷用ポンプやファン用に最適な制御方式を選択可能
ユーザーは常に最高のパフォーマンスを発揮するために、システムの冷却を強化する傾向があります。GIGABYTEはHybrid Fan Controlを搭載することによって、このプロセスをより簡単化しました。Hybrid Fan Controlによって、抵抗制御およびPWM制御により両タイプのファンやポンプを使用することができ、冷却関連デバイスの選択肢が広がりました。
写真はイメージです。 水冷ポンプとアクセサリは付属していません。 -
カスタマイズ機能と水冷対応
製品機能についてはモデルによって異なる場合があります。 写真はイメージです。 水冷ポンプ、SSDおよびアクセサリは付属していません。 -
DDR4 高クロックXMPに対応、4000MHzとその先へ*DDR4メモリーモジュールの定格クロックは2133MHzですが、メモリーベンダーは高クロック用のXMPプロファイルを設定しており、GIGABYTE マザーボードは、4000MHzまでの動作検証を行っています。
What is XMP?DDR4メモリーモジュールの定格クロックは2133MHzです。それ以上のクロックで動作させるためには、オーバークロックにかなりの経験と手間が必要です。その手間を省略するために、各メモリーベンダーは予め設定されたXMPプロファイルというものをご用意いたました。これにより、簡単にメモリーの性能を向上させることができます。
* メモリモジュールによってXMPプロファイルの内容は異なります。 詳しくは、 www.gigabyte.jp の各マザーボード別のメモリー対応リストをご参照ください。 -
Turbo B-Clock

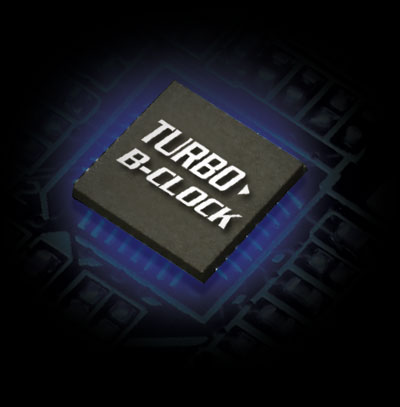

専用のBCLK用チューニングICを搭載オンボード搭載されたTURBO B-Clock Tuning ICにより、GIGABYTE Z170X-Designareマザーボードで広域BCLK 周波数の調整が可能になりました。この新ICにより、今度は線形的に 90MHz ～ 500MHz 間で調整可能であり、オーバークロッカーは精密に周波数を選択できるようになりました。
*Turbo B-ClockのパフォーマンスはCPUによって異なる場合があります。 -
GIGABYTE 特許取得済み Double Locking Bracket
-
-

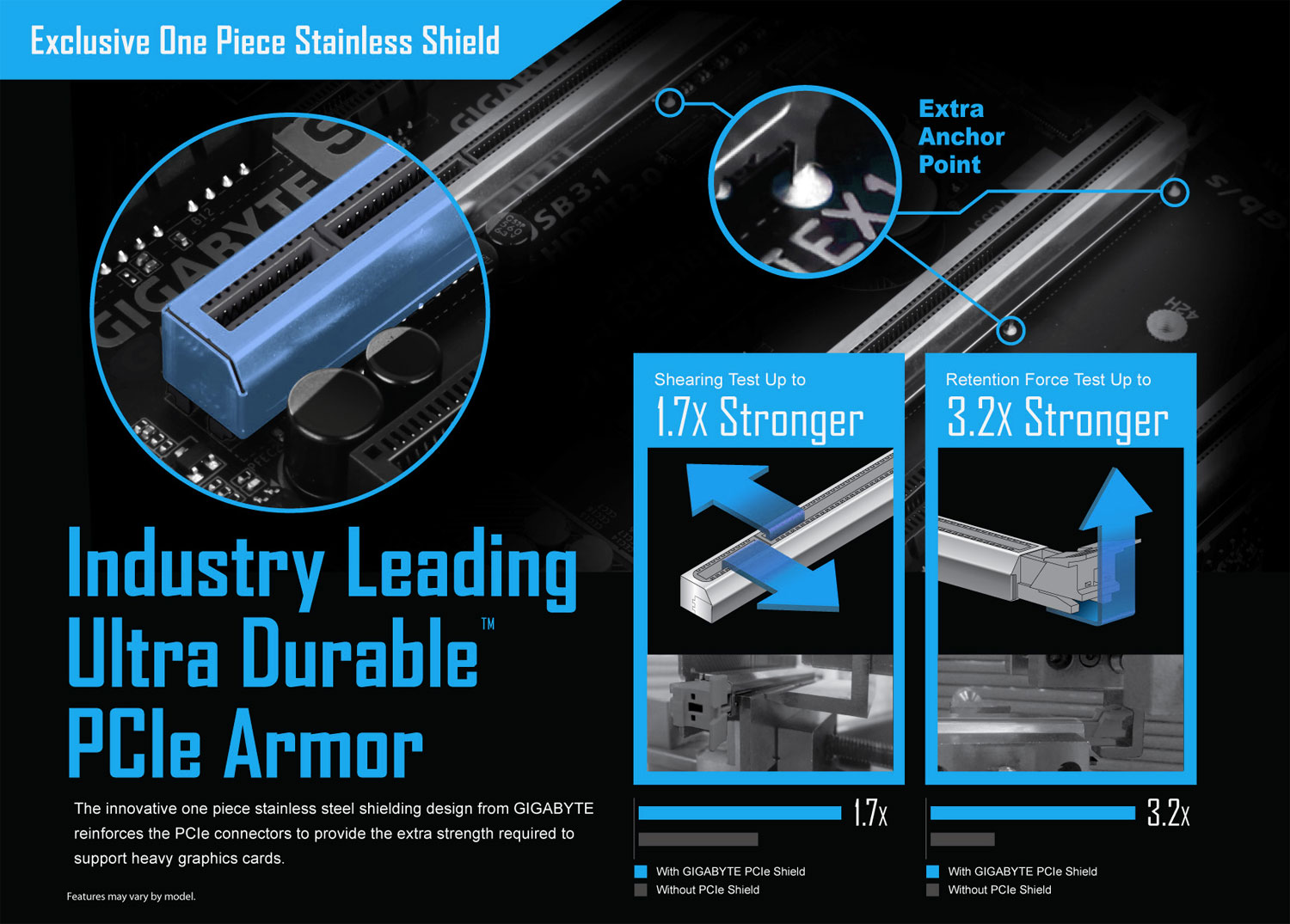

Ultra Durable™ PCIe Armor
強化されたPCIeスロットにより、最重量級のグラフィックスカードでもPCIeスロットが破損しないように設計されています。
Dual Armor メモリとPCIeスロットにメタルシールド補強複数のグラフィックスカードを搭載するVR用環境などでは、スロットに負荷がかかります。 これに対し、Ultra Durable™ PCIe メタルシールドでスロットを補強しています。また、DDR4メモリスロットも 同様に補強されています。 -

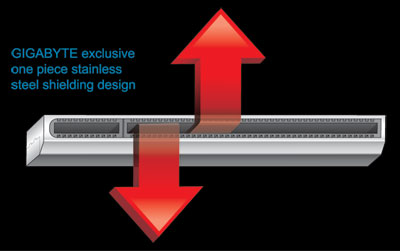

Ultra Durable™ Memory ArmorGIGABYTE独自の ステンレス製シールド設計 により、PCBの変形を防ぎつつ、ESDノイズからも守ります。
製品機能についてはモデルによってこのなる場合があります。 写真はイメージです。 -
Anti-Sulfur
Resistor Design空気中のSulfur(硫黄) 分によって、抵抗器などの小型コンポーネントが化学変化を起こし、ショートしたり断線したりすることがあります。GIGABYTEはAnti-Sulfur Designを採用することにより、この問題を防いでいます。
製品機能についてはモデルによって異なる場合があります。
対硫黄分耐性の優れたコンポーネント: 追加された
合金層により、
化学変化を防ぎます。
通常のコンポーネント: 保護する合金層が無いため、
ニッケル層が化学変化を起こす可能性があります。 -
デュアル Intel® GbE LAN と cFosSpeedデュアルIntel® ギガビットLANとcFosSpeed機能により、ネットワークの遅延を減らし、混雑したLAN環境下にてpingタイムを下げ、反応性を向上させます。cFos SpeedはOSのドライバと同じように機能し、アプリケーションのレベルでネットワーク性能の監視を行い、特定のアプリケーションに対してネットワーク通信を優先化し、性能を向上させます。
-
ハイディフィニション・オーディオ設計Realtek ALC1150は高性能マルチチャンネルのハイディフィニション・オーディオ・コーデックであり、SN比115dBにいたる圧倒的なオーディオ再生能力を提供し、PCから最高の音質を引き出します。
高品質オーディオ用コンデンサーにより、ゲーマーはより鮮明かつ歪みの少ないダイナミック・サウンドを楽しむことができます。
-
GIGABYTE 特許取得済み DualBIOS™ (UEFI) 設計GIGABYTE DualBIOS™ とは、マザーボード上に Main BIOS とBackup BIOSという二つのBIOSチップがあることを意味します。これにより、 ウィルス攻撃やハードウェア故障、オーバックロック不良、アップデート時の電源喪失などによるBIOS故障から保護いたします。
-
長寿命 Durable Black™ 個体コンデンサGIGABYTE マザーボードは最高品質の固体コンデンサを搭載しており、高負荷な動作環境下でも最大効率を発揮いたします。これにより、限界に挑戦しつつ、安定性や耐久性を重視するユーザでは安心して利用できます。CPUの負荷に関わらず、超低ESR 特性を発揮いたします。
-
15μ 金メッキCPUソケット設計GIGABYTE マザーボードは15ミクロン厚の金メッキをCPU ソケットに施してあります。それにより、より安定した接続性、圧倒的な耐久性と信頼性が得られ、ピンや接点が錆びたりする心配がありません。
-
簡単かつ安心な"G Connector"フロント・パネルのコネクタ類は小さく種類も多いです。その為、スムーズに接続し辛い事が多々あります。G Connectorを使えば、ケーブルを全部一斉に抜き差しすることが可能となり、組み立ての際の作業時間を節約する事ができます。 最初にG Connectorへ各ケーブルを接続することにより、どのケーブルが必要なのかすぐに分かります。これにより、ケーブルが挿さっていなかった、という単純なミスを防げます。 -
USBとLANポートを静電気放電から保護GIGABYTEマザーボードは、あなたのシステムを保護するための水準を高め、最先端の静電放電(ESD)保護をイーサネットLANおよびUSBポートに提供します。これらのポートはESD関連の故障が多いためです。各LANポートおよびUSBポートは強力な静電放電に耐える専用の保護フィルタと組み合わせられ、あなたのシステムを一般的なサージ電圧から直接的な雷撃までも保護いたします。
