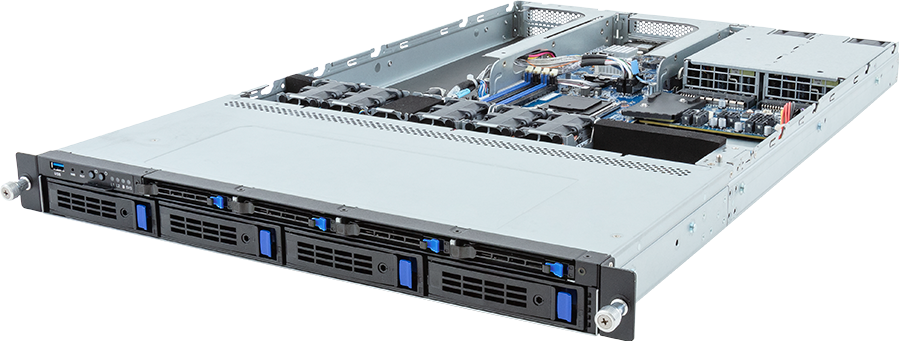

R133-C11- AAB1
Rack Server - AMD EPYC™ 4004 / Ryzen™ 7000 - 1U UP 1 x PCIe Gen5 GPU
- Supports 1 x Dual slot Gen5 GPU
- Single AMD EPYC™ 4004 / Ryzen™ 7000 Series Processors
- Dual Channel DDR5 ECC/Non-ECC UDIMM, 4 x DIMMs
- 2 x 10Gb/s LAN ports via Broadcom® BCM57416
- 2 x 1Gb/s LAN ports via Broadcom® BCM5720
- 4 x 3.5"/2.5" SATA hot-swappable bays
- 4 x 2.5" 7mm SATA hot-swappable bays
- 1 x M.2 slot with PCIe Gen4 x4 interface
- 1 x FHFL PCIe Gen5 x16 slot for GPUs
- 1 x FHHL PCIe Gen4 x4 slot
- 1+1 800W 80 PLUS Platinum redundant power supplies
* ここに記載されている全ての資料は参考用です。 GIGABYTEは、予告なしに変更する場合があります。
* パフォーマンスについては、インターフェイス仕様の理論上の最大値に基づいています。 実際のパフォーマンスは、システム構成によって異なる場合があります。
* 記載されている会社名、商品名、およびロゴは各社の商標または登録商標です。
* メモリー容量は、システムリソースに予約され実際の搭載メモリーより少なくなる場合があります。
* パフォーマンスについては、インターフェイス仕様の理論上の最大値に基づいています。 実際のパフォーマンスは、システム構成によって異なる場合があります。
* 記載されている会社名、商品名、およびロゴは各社の商標または登録商標です。
* メモリー容量は、システムリソースに予約され実際の搭載メモリーより少なくなる場合があります。
SPECIFICATIONS
Dimensions (WxHxD, mm)
1U
438 x 43.5 x 710
438 x 43.5 x 710
Motherboard
MC13-BL0
CPU
AMD EPYC™ 4004 Series Processors
AMD Ryzen™ 7000 Series Processors
Single processor, 5nm technology
TDP up to 170W
Note: Overclocking not supported due to thermal limitation.
AMD Ryzen™ 7000 Series Processors
Single processor, 5nm technology
TDP up to 170W
Note: Overclocking not supported due to thermal limitation.
Socket
1 x AM5
Chipset
AMD B650E
Memory
4 x DIMM slots
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM 1Rx8/2Rx8 supported
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16 supported
Memory speed: Up to 5200 MT/s (1DPC), 3600 MT/s (2DPC)
DDR5 memory supported only
Dual Channel memory architecture
DIMM up to 32GB supported
ECC UDIMM 1Rx8/2Rx8 supported
Non-ECC UDIMM 1Rx8/2Rx8/1Rx16 supported
Memory speed: Up to 5200 MT/s (1DPC), 3600 MT/s (2DPC)
LAN
Rear side:
2 x 10Gb/s LAN ports (1 x Broadcom® BCM57416)
2 x 1Gb/s LAN ports (1 x Broadcom® BCM5720)
Support NCSI function (by switch)
1 x 10/100/1000 Mbps Management LAN
2 x 10Gb/s LAN ports (1 x Broadcom® BCM57416)
2 x 1Gb/s LAN ports (1 x Broadcom® BCM5720)
Support NCSI function (by switch)
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in Aspeed® AST2600
- 1 x Mini-DP
- 1 x Mini-DP
Storage
Front side:
4 x 3.5"/2.5" SATA hot-swappable bays
4 x 2.5" 7mm SATA hot-swappable bays
SATA supported only
4 x 3.5"/2.5" SATA hot-swappable bays
4 x 2.5" 7mm SATA hot-swappable bays
SATA supported only
SAS
N/A
RAID
RAID 0/1/10
Expansion Slots
PCIe Cable:
- 1 x PCIe x16 (Gen5 x16) FHFL slot, from CPU, for GPUs*
*Max 300W for GPUs
Riser Card CRSE016:
- 1 x PCIe x4 (Gen4 x4) FHHL slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from FCH
- Supports 2280/22110 cards
- 1 x PCIe x16 (Gen5 x16) FHFL slot, from CPU, for GPUs*
*Max 300W for GPUs
Riser Card CRSE016:
- 1 x PCIe x4 (Gen4 x4) FHHL slot, from CPU
1 x M.2 slot:
- M-key
- PCIe Gen4 x4, from FCH
- Supports 2280/22110 cards
Internal I/O
1 x TPM header
Front I/O
1 x USB 3.2 Gen1
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
1 x Power button with LED
1 x ID button with LED
1 x NMI button
1 x Reset button
2 x LAN activity LEDs
1 x Storage activity LED
1 x System status LED
Rear I/O
2 x USB 3.2 Gen1
1 x Mini-DP
4 x RJ45
1 x MLAN
1 x ID button with LED
1 x Mini-DP
4 x RJ45
1 x MLAN
1 x ID button with LED
Backplane Board
Speed and bandwidth:
SATA 6Gb/s
SATA 6Gb/s
TPM
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
Power Supply
1+1 800W 80 PLUS Platinum redundant power supplies
AC Input:
- 100-240V~/ 10-5A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 4A
DC Output:
- Max 800W
+12V/ 65A
+12Vsb/ 2.1A
AC Input:
- 100-240V~/ 10-5A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 4A
DC Output:
- Max 800W
+12V/ 65A
+12Vsb/ 2.1A
System Management
Aspeed® AST2600 Baseboard Management Controller
GIGABYTE Management Console web interface
GIGABYTE Management Console web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
EPYC 4004 Series:
Ubuntu 22.04
Ubuntu 24.04
Windows Server 2022
Ryzen 7000 Series:
Windows 10 21H2
Windows 11
Ubuntu 22.04
Ubuntu 24.04
Windows Server 2022
Ryzen 7000 Series:
Windows 10 21H2
Windows 11
System Fans
2 x 40x40x56mm (29,700rpm)
3 x 40x40x56mm (32,000rpm)
3 x 40x40x56mm (32,000rpm)
Operating Properties
Operating temperature: 10°C to 30°C
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8%-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Weight
Net Weight: 16.8 kg
Gross Weight: 18.8 kg
Gross Weight: 18.8 kg
Packaging Dimensions
977 x 588 x 236 mm
Packaging Content
1 x R133-C11-AAB1
1 x CPU heatsink
1 x Mini-DP to D-Sub cable
1 x GPU power cable (2x PCIe 8pin, 700mm)
1 x 2-Section Rail kit
1 x CPU heatsink
1 x Mini-DP to D-Sub cable
1 x GPU power cable (2x PCIe 8pin, 700mm)
1 x 2-Section Rail kit
Part Numbers
- Barebone package (EPYC/Ryzen): 6NR133C11MR000ABB1*
- Barebone package (Ryzen): 6NR133C11MR000AAB1*
- Motherboard: 9MC13BL0NR-000
- 2-Section Rail kit: 25HB2-3A0203-K0R
- CPU heatsink: 25ST1-443300-S7R
- M.2 heatsink: 12SP2-11000E-00R
- Front panel board - CFP1010: 9CFP1010NR-00
- Backplane board - CBP1045: 9CBP1045NR-00
- Backplane board - CBP1047: 9CBP1047NR-00
- Fan module: 25ST2-405623-A0R/25ST2-40562H-A0R
- Riser card - CRSE016: 9CRSE01016NR-00
- Mini-DP to D-Sub cable: 25CRN-200801-K1R
- GPU power cable (2x PCIe 8pin, 700mm): 25CRI-700004-G5R
- Power supply: 25EP0-208009-F3S
Optional parts:
- 3-Section Rail kit: 25HB2-A56120-K0R
- Cable Management Arm: 25HBZ-R18100-K0R
- Barebone package (Ryzen): 6NR133C11MR000AAB1*
- Motherboard: 9MC13BL0NR-000
- 2-Section Rail kit: 25HB2-3A0203-K0R
- CPU heatsink: 25ST1-443300-S7R
- M.2 heatsink: 12SP2-11000E-00R
- Front panel board - CFP1010: 9CFP1010NR-00
- Backplane board - CBP1045: 9CBP1045NR-00
- Backplane board - CBP1047: 9CBP1047NR-00
- Fan module: 25ST2-405623-A0R/25ST2-40562H-A0R
- Riser card - CRSE016: 9CRSE01016NR-00
- Mini-DP to D-Sub cable: 25CRN-200801-K1R
- GPU power cable (2x PCIe 8pin, 700mm): 25CRI-700004-G5R
- Power supply: 25EP0-208009-F3S
Optional parts:
- 3-Section Rail kit: 25HB2-A56120-K0R
- Cable Management Arm: 25HBZ-R18100-K0R
