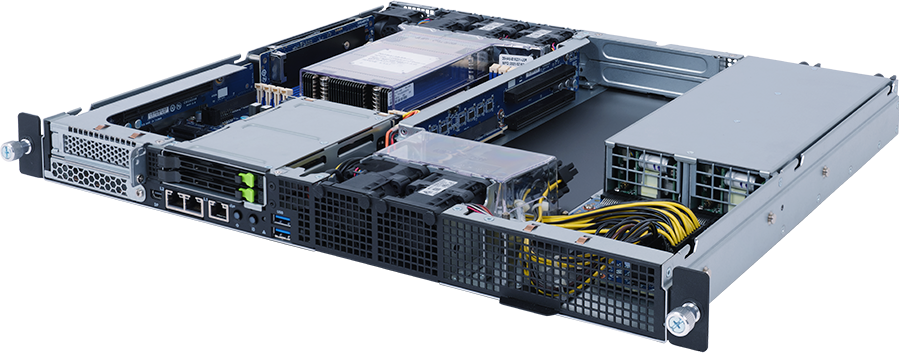

E152-ZE1
Edge Server – 1U short depth AMD EPYC™ 7003 series server system
- Supports 1 x Dual slot or 2 x Single slot GPU cards
- AMD EPYC™ 7003 series processors
- Single processor, 7nm technology
- 8-Channel RDIMM/LRDIMM DDR4 per processor, 8 x DIMMs
- 2 x 1Gb/s LAN ports (Intel® I350-AM2)
- 1 x Dedicated management port
- 2 x 2.5" Gen4 NVMe/SATA hot-swappable bays
- 2 x M.2 slots with PCIe Gen4 x4 interface
- 2 x FHFL PCIe Gen4 x16 slots for GPUs
- 1 x LP PCIe Gen4 x16 slot
- 1 x OCP 3.0 Gen4 x16 slot
- 1+1 1000W (240V) 80 PLUS Platinum redundant power supplies
* ここに記載されている全ての資料は参考用です。 GIGABYTEは、予告なしに変更する場合があります。
* パフォーマンスについては、インターフェイス仕様の理論上の最大値に基づいています。 実際のパフォーマンスは、システム構成によって異なる場合があります。
* 記載されている会社名、商品名、およびロゴは各社の商標または登録商標です。
* メモリー容量は、システムリソースに予約され実際の搭載メモリーより少なくなる場合があります。
* パフォーマンスについては、インターフェイス仕様の理論上の最大値に基づいています。 実際のパフォーマンスは、システム構成によって異なる場合があります。
* 記載されている会社名、商品名、およびロゴは各社の商標または登録商標です。
* メモリー容量は、システムリソースに予約され実際の搭載メモリーより少なくなる場合があります。
SPECIFICATIONS
Dimensions (WxHxD, mm)
1U
438 x 43.5 x 400
438 x 43.5 x 400
Motherboard
MZE2-G10
CPU
AMD EPYC™ 7003 series processors
Single processor, 7nm technology
Up to 64-core, 128 threads per processor
cTDP up to 240W
Compatible with AMD EPYC™ 7002 series processors
Single processor, 7nm technology
Up to 64-core, 128 threads per processor
cTDP up to 240W
Compatible with AMD EPYC™ 7002 series processors
Socket
1 x LGA 4094
Socket SP3
Socket SP3
Chipset
System on Chip
Memory
8 x DIMM slots
DDR4 memory supported only
8-Channel memory per processor architecture
RDIMM modules up to 128GB supported
LRDIMM modules up to 128GB supported
3DS RDIMM/LRDIMM modules up to 256GB supported
Memory speed: Up to 3200/2933 MHz
DDR4 memory supported only
8-Channel memory per processor architecture
RDIMM modules up to 128GB supported
LRDIMM modules up to 128GB supported
3DS RDIMM/LRDIMM modules up to 256GB supported
Memory speed: Up to 3200/2933 MHz
LAN
Front side:
2 x 1Gb/s LAN ports (Intel® I350-AM2)
Supports NCSI function
1 x 10/100/1000 management LAN
2 x 1Gb/s LAN ports (Intel® I350-AM2)
Supports NCSI function
1 x 10/100/1000 management LAN
Video
Integrated in Aspeed® AST2600
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp, DDR4 SDRAM
2D Video Graphic Adapter with PCIe bus interface
1920x1200@60Hz 32bpp, DDR4 SDRAM
Storage
Front side:
2 x 2.5" Gen4 NVMe/SATA hot-swappable bays
Supports 7mm drives only
2 x 2.5" Gen4 NVMe/SATA hot-swappable bays
Supports 7mm drives only
SAS
N/A
RAID
N/A
Expansion Slots
1 x PCIe x16 (Gen4 x16) FHFL slot, for GPUs
1 x PCIe x16 (Gen4 x16) FHFL slot, for GPUs, occupied when Dual slot GPU is inserted
1 x PCIe x16 (Gen4 x16) low-profile slot
1 x OCP 3.0 slot with PCIe Gen4 x16 bandwidth
Supports NCSI function
2 x M.2 slots (CMTP182):
- M-key
- PCIe Gen4 x4
- Supports 2280/22110 cards
1 x PCIe x16 (Gen4 x16) FHFL slot, for GPUs, occupied when Dual slot GPU is inserted
1 x PCIe x16 (Gen4 x16) low-profile slot
1 x OCP 3.0 slot with PCIe Gen4 x16 bandwidth
Supports NCSI function
2 x M.2 slots (CMTP182):
- M-key
- PCIe Gen4 x4
- Supports 2280/22110 cards
Internal I/O
2 x M.2 slots
1 x TPM header
1 x USB 3.0 connector
1 x Front Panel connector
1 x HDD BPB connector
1 x OCP 3.0 slot
1 x TPM header
1 x USB 3.0 connector
1 x Front Panel connector
1 x HDD BPB connector
1 x OCP 3.0 slot
Front I/O
2 x USB 3.0
1 x Mini-DP
2 x RJ45
1 x MLAN
1 x Power button with LED
1 x ID button with LED
1 x System status LED
1 x Mini-DP
2 x RJ45
1 x MLAN
1 x Power button with LED
1 x ID button with LED
1 x System status LED
Rear I/O
N/A
Backplane Board
Speed and bandwidth:
PCIe Gen4 x4 or SATA 6Gb/s
PCIe Gen4 x4 or SATA 6Gb/s
TPM
1 x TPM header with SPI interface
Optional TPM2.0 kit: CTM010
Optional TPM2.0 kit: CTM010
Power Supply
1+1 1000W 80 PLUS Platinum redundant power supplies
AC Input:
- 100-127V~/ 15A, 50-60Hz
- 200-240V~/ 8A, 50-60Hz
DC Output:
- Max 1000W
+ 12V/ 83.3A
+ 12Vsb/ 3A
AC Input:
- 100-127V~/ 15A, 50-60Hz
- 200-240V~/ 8A, 50-60Hz
DC Output:
- Max 1000W
+ 12V/ 83.3A
+ 12Vsb/ 3A
System Management
Aspeed® AST2600 management controller
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
GIGABYTE Management Console (AMI MegaRAC SP-X) web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage/Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP/AD/RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
Windows Server 2016 (X2APIC/256T not supported)
Windows Server 2019
Windows Server 2022
Red Hat Enterprise Linux 8.3 (x64) or later
Red Hat Enterprise Linux 9.0 (x64) or later
SUSE Linux Enterprise Server 12 SP5 (x64) or later
SUSE Linux Enterprise Server 15 SP2 (x64) or later
Ubuntu 18.04.5 LTS (x64) or later
Ubuntu 20.04 LTS (x64) or later
Ubuntu 22.04 LTS (x64) or later
VMware ESXi 6.7 Update3 P03 or later
VMware ESXi 7.0 Update1 or later
VMware ESXi 8.0 or later
Citrix Hypervisor 8.2.0 or later
Windows Server 2019
Windows Server 2022
Red Hat Enterprise Linux 8.3 (x64) or later
Red Hat Enterprise Linux 9.0 (x64) or later
SUSE Linux Enterprise Server 12 SP5 (x64) or later
SUSE Linux Enterprise Server 15 SP2 (x64) or later
Ubuntu 18.04.5 LTS (x64) or later
Ubuntu 20.04 LTS (x64) or later
Ubuntu 22.04 LTS (x64) or later
VMware ESXi 6.7 Update3 P03 or later
VMware ESXi 7.0 Update1 or later
VMware ESXi 8.0 or later
Citrix Hypervisor 8.2.0 or later
System Fans
1 x 40x40x28mm (25,000rpm)
5 x 40x40x56mm (25,000rpm)
5 x 40x40x56mm (25,000rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Weight
Net Weight: 7.7 kg
Gross Weight: 11.72 kg
Gross Weight: 11.72 kg
Packaging Dimensions
628 x 549 x 200 mm
Packaging Content
1 x E152-ZE1
1 x CPU heatsink
*Rail kit not included. Please refer to optional parts for compatible rail kit.
1 x CPU heatsink
*Rail kit not included. Please refer to optional parts for compatible rail kit.
Part Numbers
- Barebone package: 6NE152ZE1MR-00-A*
- Motherboard: 9MZE2G10NR-00
- CPU heatsink: 25ST1-453211-A3R
- Backplane board - CBPH022: 9CBPH022NR-00
- Fan module (40x40x28mm): 25ST2-442827-D0R
- Fan module (40x40x56mm): 25ST2-44562M-D0R
- Fan module (40x40x56mm): 25ST2-44562N-D0R
- M.2 riser card - CMTP182: 9CMTP182NR-00
- Riser card - CRSE020: 9CRSE020NR-00
- Riser card - CRSH01H: 9CRSH01HNR-00
- NVMe card - CNV3152: 9CNV3152NR-00
- Power supply: 25EP0-210000-D0S
Optional parts:
- 2-Section Rail kit (385-480mm): 25HB2-3A0204-K0R (MOQ: 500)
- 2-Section Rail kit (660-840mm): 25HB2-3A0203-K0R
- Motherboard: 9MZE2G10NR-00
- CPU heatsink: 25ST1-453211-A3R
- Backplane board - CBPH022: 9CBPH022NR-00
- Fan module (40x40x28mm): 25ST2-442827-D0R
- Fan module (40x40x56mm): 25ST2-44562M-D0R
- Fan module (40x40x56mm): 25ST2-44562N-D0R
- M.2 riser card - CMTP182: 9CMTP182NR-00
- Riser card - CRSE020: 9CRSE020NR-00
- Riser card - CRSH01H: 9CRSH01HNR-00
- NVMe card - CNV3152: 9CNV3152NR-00
- Power supply: 25EP0-210000-D0S
Optional parts:
- 2-Section Rail kit (385-480mm): 25HB2-3A0204-K0R (MOQ: 500)
- 2-Section Rail kit (660-840mm): 25HB2-3A0203-K0R
* ここに記載されている全ての資料は参考用です。 GIGABYTEは、予告なしに変更する場合があります。
* パフォーマンスについては、インターフェイス仕様の理論上の最大値に基づいています。 実際のパフォーマンスは、システム構成によって異なる場合があります。
* 記載されている会社名、商品名、およびロゴは各社の商標または登録商標です。
* メモリー容量は、システムリソースに予約され実際の搭載メモリーより少なくなる場合があります。
* パフォーマンスについては、インターフェイス仕様の理論上の最大値に基づいています。 実際のパフォーマンスは、システム構成によって異なる場合があります。
* 記載されている会社名、商品名、およびロゴは各社の商標または登録商標です。
* メモリー容量は、システムリソースに予約され実際の搭載メモリーより少なくなる場合があります。
SUPPORT
ドライバー
BIOS
ユーティリティリスト
Firmware
QVL
- All
- All
- Windows Server 2022
- Windows Server 2019
- Windows Server 2016 64bit
Chipset
LAN
BIOS
詳細
バージョン
サイズ
日付
1) Updated to AGESA RomePI 1.0.0.J.
2) Updated to AGESA MilanPI 1.0.0.D.
3) Included multiple security updates.
2) Updated to AGESA MilanPI 1.0.0.D.
3) Included multiple security updates.
Version : M14_R11
35.28 MB
Nov 04, 2024
1) Fixed PKfail Vulnerability.
2) Optimized BcpPro tool compatibility.
2) Optimized BcpPro tool compatibility.
Version : M13_R10
35.27 MB
Aug 26, 2024
Windows and UEFI mode flash BIOS SOP
Please download BIOS update tool from AMI Website
Please download BIOS update tool from AMI Website
-
0.31 MB
Jan 29, 2021
注意:
BIOSのアップデートは注意して行ってください。
なお、現在のBIOSバージョンで問題が発生していない場合は、アップデートを行う必要はありません。BIOSアップデートに失敗すると、PCが起動しなくなる可能性があります。
BETAとは何ですか?
BETAは仕様確定前の機能プレビュー版です。このバージョンは、新機能に対するお客様からのご要望やご意見を頂くためのものです。
BIOSのアップデートは注意して行ってください。
なお、現在のBIOSバージョンで問題が発生していない場合は、アップデートを行う必要はありません。BIOSアップデートに失敗すると、PCが起動しなくなる可能性があります。
BETAとは何ですか?
BETAは仕様確定前の機能プレビュー版です。このバージョンは、新機能に対するお客様からのご要望やご意見を頂くためのものです。
- All
- All
- Windows Server 2022
- Windows Server 2019
- Windows Server 2016 R2 64bit
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows 10 64bit
- VMware
- Ubuntu
- Linux CentOS
- Linux
ユーティリティリスト
詳細
バージョン
サイズ
日付
GSM CLI
Version : 2.1.78
147.79 MB
Dec 12, 2024
OS: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Windows 10 64bit,Ubuntu,Windows Server 2016 R2 64bit,Windows Server 2019,Windows Server 2022
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
OS: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM Agent
Version : 2.5
720.29 MB
Dec 27, 2021
OS: Linux,Windows Server 2016 64bit,Windows Server 2019
マニュアルの
詳細
バージョン
サイズ
日付
User Guide - GIGABYTE Management Console (AMI AST2600)
Version : 1.0
11.72 MB
Aug 12, 2024
英語
詳細
バージョン
サイズ
日付
