- H253-Z10-AAP1
High-Density Server - AMD EPYC™ 9004 - 2U 4-Node UP 8-Bay E1.S Gen4 NVMe

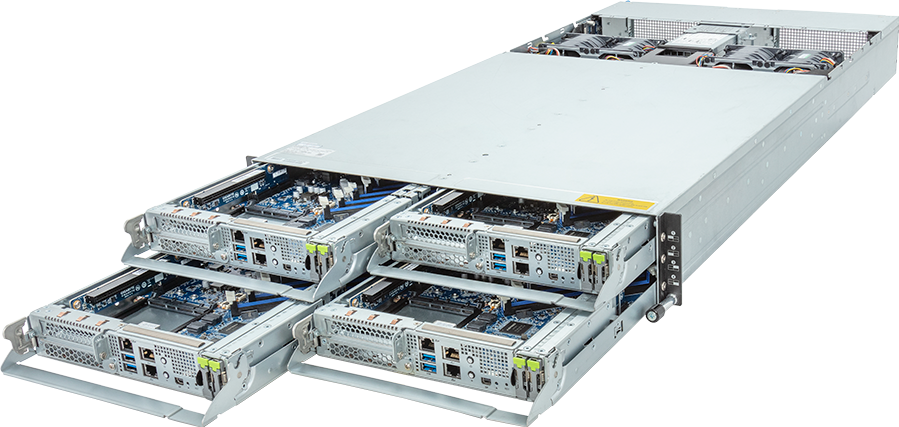

- 2U 4-node front access server system
- Single AMD EPYC™ 9004 Series Processors per node
- 12-Channel DDR5 RDIMM, 24 x DIMMs per node
- Dual ROM Architecture
- 8 x 1Gb/s LAN ports via Intel® I350-AM2
- 2 x CMC ports
- 8 x E1.S Gen4 NVMe hot-swap bays
- 12 x M.2 slots with PCIe Gen5 x4 and SATA interface
- 4 x LP PCIe Gen5 x16 slots
- 4 x OCP NIC 3.0 PCIe Gen5 x16 slots
- Dual 3000W 80 PLUS Titanium redundant power supply
* Semua bahan yang tersedia disini adalah hanya untuk referensi. GIGABYTE berhak merubah atau merevisi isi sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
SPECIFICATIONS
Dimensions (WxHxD, mm)
2U 4-Node - Front access
447 x 86.8 x 902
447 x 86.8 x 902
Motherboard
MZ13-SH0
CPU
AMD EPYC™ 9005 Series Processors
AMD EPYC™ 9004 Series Processors
Single processor per node, cTDP up to 300W [1]
- At ambient 30°C, cTDP up to 400W [1]
[1] Please refer to the QVL on the support page or contact our sales representatives for verified CPU SKUs.
AMD EPYC™ 9004 Series Processors
Single processor per node, cTDP up to 300W [1]
- At ambient 30°C, cTDP up to 400W [1]
[1] Please refer to the QVL on the support page or contact our sales representatives for verified CPU SKUs.
Socket
4 x LGA 6096
Socket SP5
Socket SP5
Chipset
System on Chip
Memory
96 x DIMM slots
DDR5 memory supported
12-Channel memory architecture
AMD EPYC™ 9005:
RDIMM: Up to 4800 MT/s (1DPC)
RDIMM: Up to 4400 MT/s (1R 2DPC), 4000 MT/s (2R 2DPC)
AMD EPYC™ 9004:
RDIMM: Up to 4800 MT/s (1DPC), 3600 MT/s (2DPC)
DDR5 memory supported
12-Channel memory architecture
AMD EPYC™ 9005:
RDIMM: Up to 4800 MT/s (1DPC)
RDIMM: Up to 4400 MT/s (1R 2DPC), 4000 MT/s (2R 2DPC)
AMD EPYC™ 9004:
RDIMM: Up to 4800 MT/s (1DPC), 3600 MT/s (2DPC)
LAN
Front:
8 x 1Gb/s LAN (4 x Intel® I350-AM2)
- Support NCSI function
4 x 10/100/1000 Mbps Management LAN
2 x CMC ports
[Note] Spanning Tree Protocol (STP) must be enabled on LAN switches when using a ring topology.
8 x 1Gb/s LAN (4 x Intel® I350-AM2)
- Support NCSI function
4 x 10/100/1000 Mbps Management LAN
2 x CMC ports
[Note] Spanning Tree Protocol (STP) must be enabled on LAN switches when using a ring topology.
Video
Integrated in Aspeed® AST2600 x 4
- 4 x Mini-DP
- 4 x Mini-DP
Storage
Front hot-swap:
8 x 9.5mm E1.S Gen4 NVMe
Internal M.2:
4 x M.2 (2280/22110), PCIe Gen5 x4
8 x M.2 (2280), SATA via ASM1062R
- Support SATA Hardware RAID 0/1
8 x 9.5mm E1.S Gen4 NVMe
Internal M.2:
4 x M.2 (2280/22110), PCIe Gen5 x4
8 x M.2 (2280), SATA via ASM1062R
- Support SATA Hardware RAID 0/1
SAS
N/A
RAID
N/A
PCIe Expansion Slots
Riser Card CRSH01Q x 4:
- 4 x LP x16 (Gen5 x16)
4 x OCP NIC 3.0 (Gen5 x16)
- Support NCSI function
- 4 x LP x16 (Gen5 x16)
4 x OCP NIC 3.0 (Gen5 x16)
- Support NCSI function
Front I/O
8 x USB 3.2 Gen1 ports (Type-A)
4 x Mini-DP
8 x RJ45 ports
4 x MLAN ports
4 x Power buttons with LED
4 x ID buttons with LED
4 x Reset buttons
4 x System status LEDs
4 x Mini-DP
8 x RJ45 ports
4 x MLAN ports
4 x Power buttons with LED
4 x ID buttons with LED
4 x Reset buttons
4 x System status LEDs
Rear I/O
2 x CMC ports
Backplane Board
N/A
Security Modules
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
- Optional TPM2.0 kit: CTM010
Power Supply
Dual 3000W 80 PLUS Titanium redundant power supply [1]
AC Input:
- 100-127V~/ 15.5A, 50-60Hz
- 200-220V~/ 15.5A, 50-60Hz
- 220-240V~/ 15.5A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 15.5A
DC Output:
- Max 1000W/ 100-127V~
+12.2V/ 81A
+12Vsb/ 3A
- Max 2600W/ 200-220V~
+12.2V/ 213A
+12Vsb/ 3A
- Max 3000W/ 220-240V~ or 240Vdc Input
+12.2V/ 245A
+12Vsb/ 3A
[1] The system power supply requires C19 power cord.
AC Input:
- 100-127V~/ 15.5A, 50-60Hz
- 200-220V~/ 15.5A, 50-60Hz
- 220-240V~/ 15.5A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 15.5A
DC Output:
- Max 1000W/ 100-127V~
+12.2V/ 81A
+12Vsb/ 3A
- Max 2600W/ 200-220V~
+12.2V/ 213A
+12Vsb/ 3A
- Max 3000W/ 220-240V~ or 240Vdc Input
+12.2V/ 245A
+12Vsb/ 3A
[1] The system power supply requires C19 power cord.
System Management
Aspeed® AST2600 Baseboard Management Controller
Aspeed® AST2520 Chassis Management Controller
GIGABYTE Management Console web interface
Aspeed® AST2520 Chassis Management Controller
GIGABYTE Management Console web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
Please refer to OS compatibility table in support page
System Fans
4 x 80x80x80mm (16,500rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Weight
Net Weight: 29.4 kg
Gross Weight: 46.8 kg
Gross Weight: 46.8 kg
Packaging Dimensions
1180 x 779 x 300 mm
Packaging Content
1 x H253-Z10-AAP1
4 x CPU heatsinks
1 x L-shape Rail kit
4 x CPU heatsinks
1 x L-shape Rail kit
Part Numbers
- Barebone package (EPYC 9005/9004): 6NH253Z10DR000ABP1*
- Barebone package (EPYC 9004): 6NH253Z10DR000AAP1*
- Motherboard: 9MZ13SH0UR-000*
- L-shape Rail kit: 25HB2-A86104-K0R
- CPU heatsink: 25ST1-553202-A0R
- Fan module: 25ST2-888020-S1R
- Riser card - CRSH01Q: 9CRSH01QNR-00*
- EDSFF riser card - CRSH01X: 9CRSH01XNR-00*
- CMC module - CMBH42: 9CMBH42NR-00*
- Power supply: 25EP0-23000H-G1S
Optional parts:
- E1.S Latch with dummy tray (24 in 1): 6NH253Z10S1000AAP11
- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R
- RMA packaging: 6NH253Z10SR-RMA-A100
- Barebone package (EPYC 9004): 6NH253Z10DR000AAP1*
- Motherboard: 9MZ13SH0UR-000*
- L-shape Rail kit: 25HB2-A86104-K0R
- CPU heatsink: 25ST1-553202-A0R
- Fan module: 25ST2-888020-S1R
- Riser card - CRSH01Q: 9CRSH01QNR-00*
- EDSFF riser card - CRSH01X: 9CRSH01XNR-00*
- CMC module - CMBH42: 9CMBH42NR-00*
- Power supply: 25EP0-23000H-G1S
Optional parts:
- E1.S Latch with dummy tray (24 in 1): 6NH253Z10S1000AAP11
- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- C19 power cord 125V/15A (JP): 25CPA-01830B-Q0R
- RMA packaging: 6NH253Z10SR-RMA-A100
