XH23-VG0-AAJ1

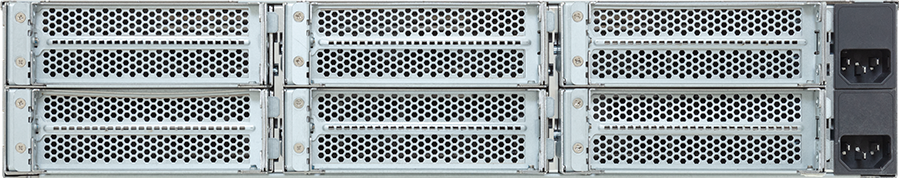

NVIDIA MGX™ Arm Server - NVIDIA GH200 Grace Hopper Superchip - 2U UP 4-Bay Gen5 NVMe
- NVIDIA-Certified Systems™ - NVIDIA ARM CPU Systems
- CPU+GPU design for giant-scale AI and HPC
- NVIDIA MGX™ modular server design
- Single NVIDIA GH200 Grace Hopper Superchip
- 900GB/s NVIDIA® NVLink®-C2C Interconnect
- 480GB CPU LPDDR5X ECC memory
- Up to 144GB GPU HBM3e
- Compatible with NVIDIA BlueField®-3 DPUs
- 2 x 10Gb/s LAN ports via Intel® X550-AT2
- 4 x 2.5" Gen5 NVMe bays
- 2 x M.2 slots with PCIe Gen5 x4 interface
- 3 x FHFL PCIe Gen5 x16 slots
- Dual 2000W 80 PLUS Titanium redundant power supply
Ordering Numbers: 6NXH23VG0MR000AAJ1*
* Semua bahan yang tersedia disini adalah hanya untuk referensi. GIGABYTE berhak merubah atau merevisi isi sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
SPECIFICATIONS
Dimensions (WxHxD, mm)
2U
438 x 87 x 900
438 x 87 x 900
Motherboard
MVG3-MG0
Superchip
NVIDIA GH200 Grace Hopper Superchip:
- 1 x NVIDIA Grace™ CPU
- 1 x NVIDIA Hopper™ GPU
- Connected with NVIDIA® NVLink®-C2C
- TDP up to 1000W (CPU + GPU + memory)
- 1 x NVIDIA Grace™ CPU
- 1 x NVIDIA Hopper™ GPU
- Connected with NVIDIA® NVLink®-C2C
- TDP up to 1000W (CPU + GPU + memory)
Memory
NVIDIA Grace CPU:
- 480GB of LPDDR5X memory with ECC
- Memory bandwidth up to 512GB/s
NVIDIA Hopper GPU:
- 96GB HBM3 [1]
- Memory bandwidth up to 4TB/s [1]
[1] Modules with 144GB of HBM3e GPU memory and 4.9TB/s memory bandwidth are also available. Please contact our sales representatives for more details.
- 480GB of LPDDR5X memory with ECC
- Memory bandwidth up to 512GB/s
NVIDIA Hopper GPU:
- 96GB HBM3 [1]
- Memory bandwidth up to 4TB/s [1]
[1] Modules with 144GB of HBM3e GPU memory and 4.9TB/s memory bandwidth are also available. Please contact our sales representatives for more details.
LAN
Front:
2 x 10Gb/s LAN (1 x Intel® X550-AT2)
- Support NCSI function
1 x 10/100/1000 Mbps Management LAN
2 x 10Gb/s LAN (1 x Intel® X550-AT2)
- Support NCSI function
1 x 10/100/1000 Mbps Management LAN
Video
Integrated in ASPEED® AST2600
- 1 x Mini-DP
- 1 x Mini-DP
Storage
Front:
4 x 2.5" Gen5 NVMe
- (NVMe from PEX89048)
Internal M.2 (CMTP0A3):
2 x M.2 (2242/2260/2280/22110), PCIe Gen5 x4, from PEX89048
4 x 2.5" Gen5 NVMe
- (NVMe from PEX89048)
Internal M.2 (CMTP0A3):
2 x M.2 (2242/2260/2280/22110), PCIe Gen5 x4, from PEX89048
SAS
N/A
RAID
N/A
PCIe Expansion Slots
PCIe Cable x 3:
- 3 x FHFL x16 (Gen5 x16), from CPU
- 3 x FHFL x16 (Gen5 x16), from CPU
Front I/O
2 x USB 3.2 Gen1 ports (Type-A)
1 x Mini-DP
2 x RJ45 ports
1 x MLAN port
1 x Power button with LED
1 x ID button with LED
1 x Reset button
1 x Storage activity LED
1 x System status LED
1 x Mini-DP
2 x RJ45 ports
1 x MLAN port
1 x Power button with LED
1 x ID button with LED
1 x Reset button
1 x Storage activity LED
1 x System status LED
Rear I/O
N/A
Backplane Board
Speed and bandwidth:
PCIe Gen5 x4
PCIe Gen5 x4
Security Modules
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM012
- Optional TPM2.0 kit: CTM012
Power Supply
Dual 2000W 80 PLUS Titanium redundant power supply
AC Input:
- 100-127V~/ 13A, 50-60Hz
- 200-220V~/ 10A, 50-60Hz
- 220-240V~/ 10A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 10A
DC Output:
- Max 1000W/ 100-127V~
+12.2V/ 82A
+12.2Vsb/ 3A
- Max 1800W/ 200-220V~
+12.2V/ 148A
+12.2Vsb/ 3A
- Max 2000W/ 220-240V~ or 240Vdc Input
+12.2V/ 164A
+12.2Vsb/ 3A
AC Input:
- 100-127V~/ 13A, 50-60Hz
- 200-220V~/ 10A, 50-60Hz
- 220-240V~/ 10A, 50-60Hz
DC Input: (Only for China)
- 240Vdc/ 10A
DC Output:
- Max 1000W/ 100-127V~
+12.2V/ 82A
+12.2Vsb/ 3A
- Max 1800W/ 200-220V~
+12.2V/ 148A
+12.2Vsb/ 3A
- Max 2000W/ 220-240V~ or 240Vdc Input
+12.2V/ 164A
+12.2Vsb/ 3A
System Management
ASPEED® AST2600 Baseboard Management Controller
GIGABYTE Management Console web interface
GIGABYTE Management Console web interface
- Dashboard
- HTML5 KVM
- Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
- Sensor Reading History Data
- FRU Information
- SEL Log in Linear Storage / Circular Storage Policy
- Hardware Inventory
- Fan Profile
- System Firewall
- Power Consumption
- Power Control
- Advanced power capping
- LDAP / AD / RADIUS Support
- Backup & Restore Configuration
- Remote BIOS/BMC/CPLD Update
- Event Log Filter
- User Management
- Media Redirection Settings
- PAM Order Settings
- SSL Settings
- SMTP Settings
OS Compatibility
Please refer to OS compatibility table in support page
System Fans
3 x 60x60x56mm (24,000rpm)
4 x 80x80x80mm (15,000rpm)
4 x 80x80x80mm (15,000rpm)
Operating Properties
Operating temperature: 10°C to 35°C
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Packaging Dimensions
1196 x 744 x 400 mm
Packaging Content
1 x XH23-VG0-AAJ1
2 x Superchip heatsinks
1 x Mini-DP to D-Sub cable
1 x 3-Section Rail kit
2 x Superchip heatsinks
1 x Mini-DP to D-Sub cable
1 x 3-Section Rail kit
Part Numbers
- Barebone w/ NVIDIA module: 6NXH23VG0MR000AAJ1*
- Motherboard: 9MVG3MG0NR-000*
- 3-Section Rail kit: 25HB2-T76100-K0R
- Superchip heatsink: 25ST1-1532G0-M1R/25ST1-3Z32G1-M1R
- Front panel board - CFPX140: 9CFPX140NR-00*
- Backplane board - CBPX060: 9CBPX060NR-00*
- Fan module 60x60x56mm: 25ST2-665620-S1R
- Fan module 80x80x80mm: 25ST2-888024-D0R
- M.2 riser card - CMTP0A3: 9CMTP0A3NR-00*
- DC-SCM board - CDCX100: 9CDCX100NR-00*
- Mini-DP to D-Sub cable: 25CRN-200801-K1R
- Power supply: 25EP0-22000P-G1S
Optional parts:
- Cable Management Arm: 25HB2-2AA700-K0R
- RMA packaging: 6NXH23VG0SR-RMA-A100
- Motherboard: 9MVG3MG0NR-000*
- 3-Section Rail kit: 25HB2-T76100-K0R
- Superchip heatsink: 25ST1-1532G0-M1R/25ST1-3Z32G1-M1R
- Front panel board - CFPX140: 9CFPX140NR-00*
- Backplane board - CBPX060: 9CBPX060NR-00*
- Fan module 60x60x56mm: 25ST2-665620-S1R
- Fan module 80x80x80mm: 25ST2-888024-D0R
- M.2 riser card - CMTP0A3: 9CMTP0A3NR-00*
- DC-SCM board - CDCX100: 9CDCX100NR-00*
- Mini-DP to D-Sub cable: 25CRN-200801-K1R
- Power supply: 25EP0-22000P-G1S
Optional parts:
- Cable Management Arm: 25HB2-2AA700-K0R
- RMA packaging: 6NXH23VG0SR-RMA-A100
* Semua bahan yang tersedia disini adalah hanya untuk referensi. GIGABYTE berhak merubah atau merevisi isi sewaktu-waktu tanpa pemberitahuan terlebih dahulu.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
* Semua logo dan merek dagang adalah hak cipta dari masing-masing pemegangnya.
* Sehubungan dengan rancangan standar PC, sebagian jumlah memori dicadangkan untuk penggunaan sistem sehingga ukuran memori yang sesungguhnya lebih kecil dari yang disebutkan.
SUPPORT
BIOS
Utilitas
Firmware
OS
BIOS
Deskripsi
Versi
Ukuran
Tanggal
1. Supports NVIDIA Chipset WebUI BIOS Item.
2. Modifies BIOS updates behavior.
3. Updates AST2600 UEFI Driver v1.13.05.
4. Supports Intel LAN UEFI driver.
Version : F19
18.01 MB
Feb 07, 2025
1) Fixed PKfail Vulnerability.
2) Updated to NVIDIA Firmware 02.02.02.
3) Multiple feature updates and bug fixes.
2) Updated to NVIDIA Firmware 02.02.02.
3) Multiple feature updates and bug fixes.
Version : F15
17.91 MB
Aug 23, 2024
Windows and UEFI mode flash BIOS SOP
Please download BIOS update tool from AMI Website
-
0.31 MB
Jan 29, 2021
Warning:
Karena flash BIOS sangat beresiko, jika Anda tidak mengahadapi masalah dengan versi BIOS yang sekarang, kami merekomendasikan Anda tidak melakukan flash BIOS. Untuk melakukannya, lakukan dengan cermat. flash BIOS yang tidak sempurna akan mengakibatkan kegagalan sistem.
What is a BETA?
BETA menggambarkan bahwa versi terbaru belum stabil sepenuhnya dan mungkin tidak memliki semua fitur yang ada pada produk final. Selama masa ini kami akan merilis fitur baru dan mendapatkan masukan dari pelanggan agar dapat memastikan memberikan pengalaman yang terbaik.
Karena flash BIOS sangat beresiko, jika Anda tidak mengahadapi masalah dengan versi BIOS yang sekarang, kami merekomendasikan Anda tidak melakukan flash BIOS. Untuk melakukannya, lakukan dengan cermat. flash BIOS yang tidak sempurna akan mengakibatkan kegagalan sistem.
What is a BETA?
BETA menggambarkan bahwa versi terbaru belum stabil sepenuhnya dan mungkin tidak memliki semua fitur yang ada pada produk final. Selama masa ini kami akan merilis fitur baru dan mendapatkan masukan dari pelanggan agar dapat memastikan memberikan pengalaman yang terbaik.
- All
- All
- Windows Server 2022
- Windows Server 2019
- Windows Server 2016 R2 64bit
- Windows Server 2016 64bit
- Windows Server 2012 R2 64bit
- Windows Server 2012 64bit
- Windows 10 64bit
- VMware
- Ubuntu
- Linux CentOS
- Linux
Utilitas
Deskripsi
Versi
Ukuran
Tanggal
GSM CLI
Version : 2.1.78
147.79 MB
Dec 12, 2024
Sistem Operasi: Windows Server 2012 64bit,Windows Server 2012 R2 64bit,Linux CentOS,Windows 10 64bit,Ubuntu,Windows Server 2016 R2 64bit,Windows Server 2019,Windows Server 2022
GSM Server
Version : 2.12
926.33 MB
Jan 18, 2023
Sistem Operasi: Linux,Windows Server 2016 64bit,Windows Server 2019
GSM Agent
Version : 2.5
720.29 MB
Dec 27, 2021
Sistem Operasi: Linux,Windows Server 2016 64bit,Windows Server 2019
BMC Restore Default Setting utility
Version : 1.0
0.15 MB
Mar 17, 2020
Sistem Operasi: Ubuntu
Firmware
Deskripsi
Versi
Ukuran
Tanggal
BMC firmware with embedded GIGABYTE Management Console (AST2600)
For NVIDIA MGX Grace / Grace Hopper platform
For NVIDIA MGX Grace / Grace Hopper platform
Version : 13.98.11
115.23 MB
Sep 10, 2024
Bahasa Inggris
Manual
Deskripsi
Versi
Ukuran
Tanggal
User Guide - GIGABYTE Management Console
Version : 1.0
11.72 MB
Aug 12, 2024
Bahasa Inggris
Deskripsi
Versi
Ukuran
Tanggal
OS Support List
Version : 1.0
0.02 MB
Mar 28, 2024
NVIDIA Grace/ Grace Hopper OS Support List
