Z490 AORUS XTREME (rev. 1.x)

特色重點

Intel^® Z490 晶片組

加入比較表

1/5

Intel^® Z490 AORUS主機板搭載16+1相全數位電源設計, 第二代Fins-Array堆疊式鰭片散熱片, 第二代直觸式熱導管, 奈米碳背版的金屬散熱裝甲設計, Intel^® Thunderbolt 3, ESSential USB DAC, Intel^® WIFI 6 802.11ax無線網路, AQUANTIA^® 10G Base-T乙太網路, Intel^® 2.5GbE 乙太網路搭配cFosSpeed 頻寬管理軟體, RGB FUSION 2.0

支援第10代Intel^® Core™處理器與第11代Intel^® Core™ 處理器*
支援雙通道技術及Non-ECC記憶體
支援Intel^® Optane™ Memory技術
16+1相全數位電源設計輔以90安培耐電流Smart Power Stage MOSFET電晶體及鉭質電容陣列
XTREME MEMORY 技術搭載記憶體抗干擾遮罩、SMT記憶體插槽設計
搭載第二代Fins-Array堆疊式鰭片散熱片、第二代直觸式熱導管及奈米碳背版的金屬散熱裝甲設計
內建Intel^® Thunderbolt™ 3 –透過USB-C介面一次搞定
獨家ESSential USB DAC
搭載Intel^® WIFI 6 802.11ax 2T2R無線網路及藍牙5.0，輔以全新AORUS天線
高傳真127dB訊噪比AMP-UP Audio™技術，搭載ESS SABRE 9018K2M DAC, LME 49720, OPA1622音效擴大晶片與WIMA Hi-Fi 高階音效電容
AQUANTIA^® 10G Base-T乙太網路+Intel^® 2.5GbE 乙太網路搭配cFosSpeed 頻寬管理軟體
三組搭載散熱裝甲的PCIe 3.0 x4超高速M.2插槽設計
USB TurboCharger 支援行動裝置快速充電功能
支援RGB燈條全彩顯示及數位/類比燈條
獨家Smart Fan 5技術，內建多點測溫功能並採用複合式風扇接頭設計、支援FAN STOP技術及噪音偵測
Q-Flash Plus技術，無須安裝處理器、記憶體及顯示卡便可更新BIOS

Ultra Durable

EXTREME POWER DESIGN

THERMAL REACTIVE ARMOR

Unparalleled Performance

Next Generation Connectivity

Hi-Fi Audio System

Definitive Aesthetics

Ultra Durable

GIGABYTE BIOS & APP CENTER

搭載創新的設計、先進的功能、最極致的美學、頂尖的散熱設計、下一代網路連接及沉浸式高傳真音效系統。Z490 AORUS XTREME再一次定義旗艦主機板的標準，旗艦級的Z490 AORUS XTREME主機板讓玩家在競賽中取得主導地位。

真16+1相全數位VRM設計

90安培 Smart Power Stage
8層電路板
針對PCIe 4.0線路最佳化的低損耗電路板
2倍銅電路板

Intel^® WiFi 6 802.11ax 2T2R和藍牙5技術，附贈兩組高增益AORUS天線

Intel^® 2.5GbE乙太網路

AQUANTIA^® 10GbE BASE-T BASE-T乙太網路

Intel^® Thunderbolt 3 高速傳輸

金屬散熱裝甲設計

第二代Fins-Array堆疊式鰭片輔以奈米碳塗層
第二代直觸式熱導管
7.5 W / mK LAIRD導熱墊
奈米碳背板
3組加大型第二代M.2散熱裝甲設計
90度轉角接頭設計

3組M.2插槽

NVMe PCIe 3.0 x4
搭載第二代散熱裝甲

AMP-UP音效設計

ALC 1220-VB音效控制晶片
ESS 9018K2M SABRE DAC
TI Burr-Brown™ 音效放大晶片
自動阻抗偵測
發燒友推崇的高階音效電容
抗噪控制設計
鍍金音效接頭
採用ESS 9218 DAC的前置音效設計

支援第10代Intel Core™ 處理器

雙通道DDR4、4組搭載超耐久的裝甲的記憶體插槽

實心針電源連接器

24針ATX電源連接器
2組8-pin ATX 12V電源插槽

RGB FUSION 2.0

2組數位(可控制式)LED燈條電源插座
2組RGB LED燈條插座

前置 USB 3.2 Gen2 Type-C™ 擴充接頭

USB極速快充功能

支援Q-Flash Plus功能的DualBIOS技術

極致的供電設計

為了釋放10核心第10代Intel Core 處理器的全部潛力，主機板需要最佳的處理器電源供應設計。憑藉最優質的零組件和技嘉研發設計能力，Z490 AORUS XTREME是真正能掌控新處理器野獸般效能的主機板。

16+1 相

數位電源設計

電源
架構

2倍銅

電路板

採用單相可處理90安培供電的Smart Power Stage電晶體
搭載超高耐電流電晶體
鉭聚合物電容陣列
有效降低溫度
改善暫態響應的情況

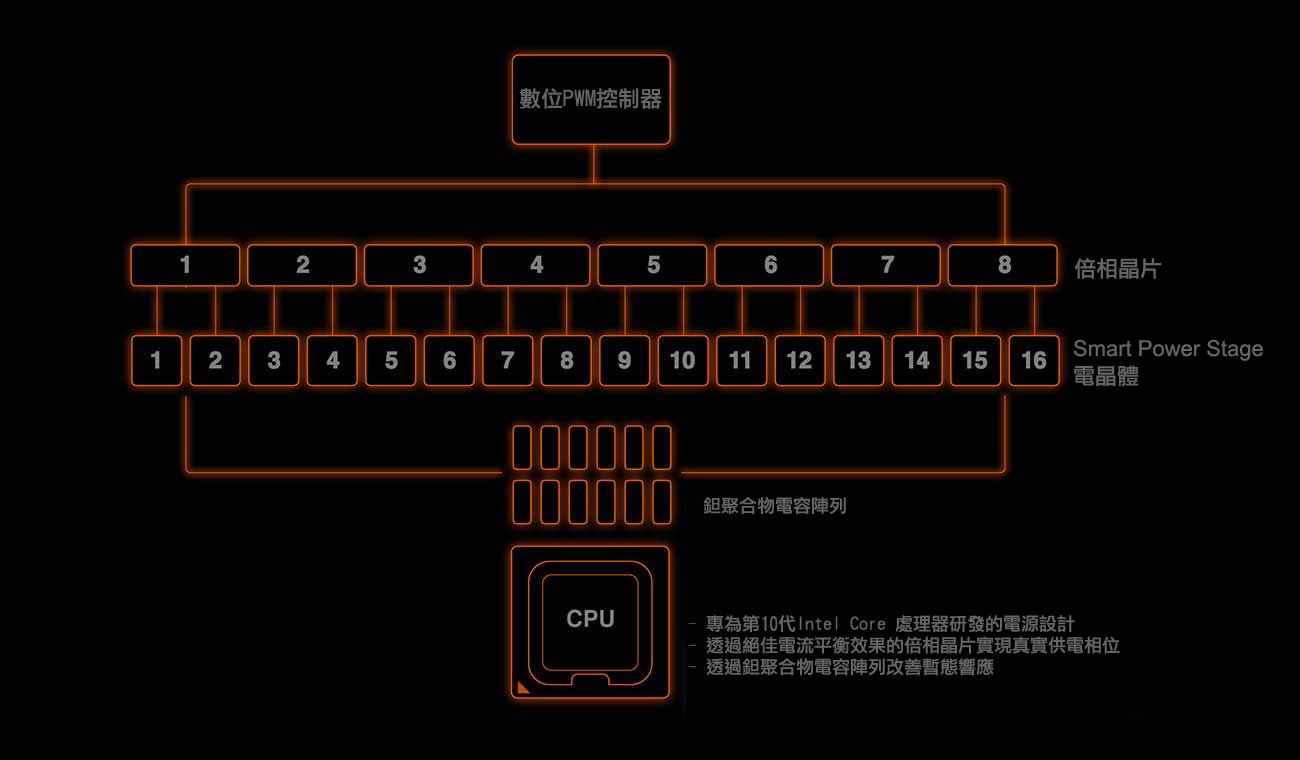

Z490 AORUS XTREME主機板採用16+1相純數位CPU電源設計，透過每個相位可處理90安培電流的Smart Power Stage MOSFET電晶體，讓主機板的總功率配置達到驚人的1440安培。這款100％全數位的PWM控制器搭配新型鉭聚合物電容陣列設計以及附加的8 + 8實心針腳ATX 12V處理器電源插槽，在為主機板上最耗電和對電力需求較敏感的零組件供電時，提供了令人難以置信的精準度和穩定性，讓超頻玩家可以在最新10核心第10代Intel Core處理器實現最大的超頻幅度，並榨出更多隱藏性能。

* 透過倍相晶片輔助實現相位倍增及電流平衡效果。

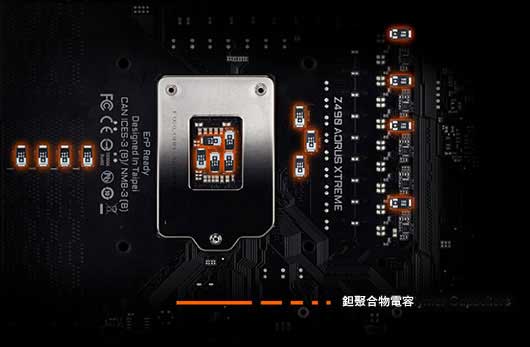

由於聚合物材料的電阻較低，鉭聚合物電容通常具有較低的阻抗及電壓漣波效應，在高頻運作下具有更好的性能。

技嘉獨家兩倍銅電路板設計，提供電源相位與零組件之間足夠的電力，以掌控比一般負載更高的電力需求，並降低處理器週邊等關鍵區域在電源供應時所產生的廢熱。而確保主機板可以處理在超頻時額外增加的電力需求, 這是非常重要的課題。

金屬散熱裝甲設計

Z490 AORUS XTREME採用了前所未有的創新散熱設計，可確保在應用程式和遊戲滿載運作下提供處理器、晶片組及SSD最佳的穩定性和低溫效果。

散熱

裝甲設計

Fins-Array II

& Direct-Touch Heatpipe II

90度轉角

連接器

奈米碳

背板/塗層

M.2

Thermal Guard II

8組

混合風扇接頭

直角接頭設計

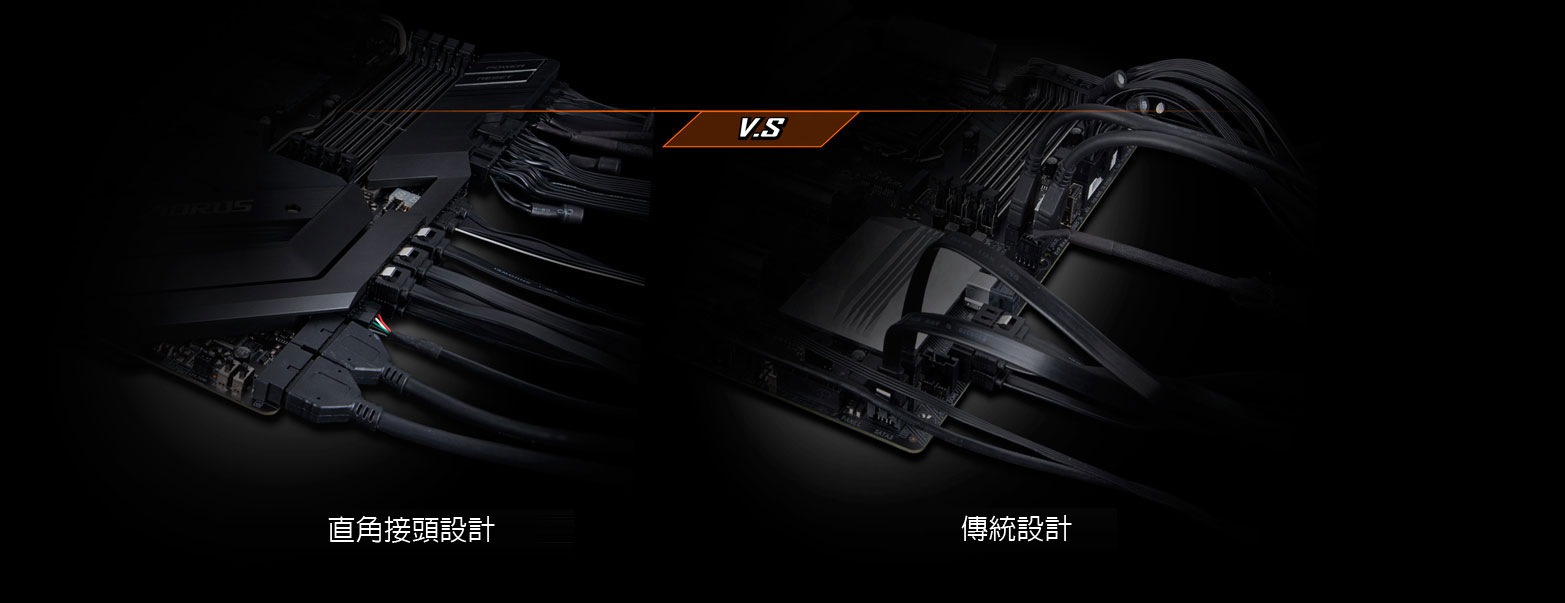

Z490 AORUS XTREME 採用革命性的直角接頭設計。主機板上90％的接頭和連接器都已90度轉向配置，並重新定位到電路板的單一側。這個前所未有的設計，讓玩家在電腦組裝時可以更輕鬆的整線，同時機殼內的氣流傳導也可以順暢，進一步強化整機系統的散熱效果。

*照片僅供參考

第二代AORUS M.2散熱裝甲

考慮到耐用性，技嘉為採用雙面快閃記憶體顆粒設計的大容量M.2 SSD提供了新的散熱解決方案。第二代AORUS M.2散熱裝甲採用雙面散熱片設計，同時為控制晶片及所有記憶顆粒進行散熱，可以有效快速地帶離工作時的廢熱，防止高速M.2 SSD因為溫度過高出現降速和效能瓶頸。

溫度上升會導致效能下降

無與倫比的性能

渴望獲得更好的性能？Z490 AORUS XTREME的極致效能設計，除了搭載PCIe 4.0線路設計，還支援高頻率XMP記憶體及SSD高速運作的過熱防護，確保您的整機系統獲得更全面的效能提昇。

XTREME MEMORY

XMP 5000+

PCIe 4.0

硬體設計

PCIe 3.0 x4 M.2

PCIe 4.0

等級 SSD

1. 2組PCIe 4.0插槽

具有較低阻抗的增強型PCIe 4.0 x16及x8 / x8插槽。

2. M.2 PCIe 4.0插槽

具有較低阻抗的M.2 PCIe 4.0 x4插槽。

3. PCIe 4.0 Turbo B-Clock晶片

用於PCIe 4.0超頻的外部時脈產生器PCIe。

4. PCIe 4.0 切換開關

將PCIe 4.0 x16切換到PCIe 4.0 x8 / x8。

5. PCIe 4.0調節器

提昇並增強PCIe 4.0訊號的長度。

M.2 + M.2 + M.2

連續讀取速度： 3551 MB/s, 連續寫入速度： 3410 MB/s

支援3個NVMe SSD建構RAID 0磁碟陣列

將Gen3 x4 NVMe PCIe SSD的效能發揮到極致

Z490主機板提供業界最佳的NVMe儲存裝置相容性，為想要高容量及高效能的玩家提供最佳NVMe儲存解決方案。除此之外，AORUS獨特的線路設計，可以支援3個NVMe固態硬碟建構RAID 0磁碟陣列，讓系統的讀取速度高達3551 MB/s (Sequential Read測試項目)，讓AORUS主機板成為極致效能電腦獨一無二的選擇。

內建三組AORUS M.2散熱鰭片

為確保系統穩定運作，技嘉主機板獨特的的M.2散熱鰭片裝甲設計，可以有效快速地帶離工作時的廢熱，迅速降低M.2固態硬碟工作溫度，提高工作效率與系統穩定性。

內建新世代傳輸介面

旗艦產品總是需要為未來的規格最好準備，讓您的系統能夠與最新技術保持同步。 Z490 AORUS XTREME提供所有下一代網絡，儲存和WIFI連接，讓您更快速上手。

10 GbE LAN

Intel^® Thunderbolt™ 3

WIFI 6

802.11ax

AORUS Antenna

USB TurboCharger

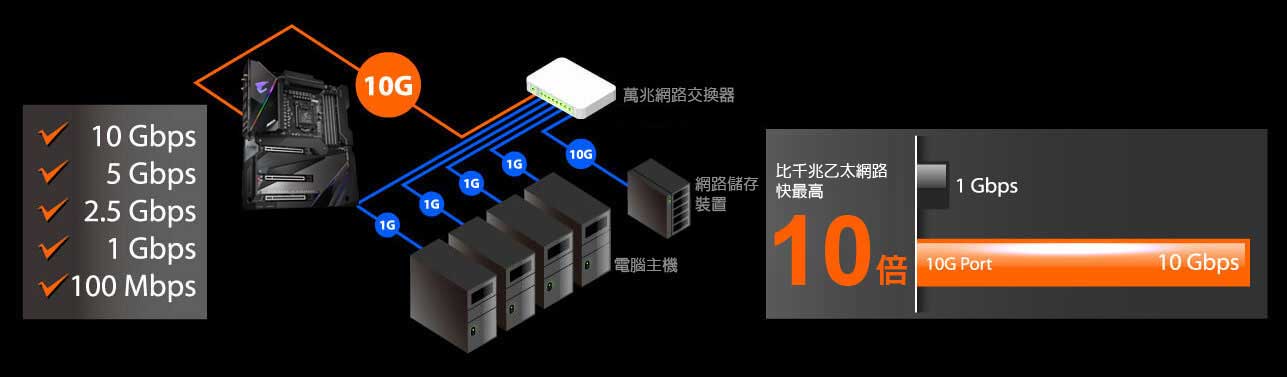

AQUANTIA^® 萬兆乙太網路

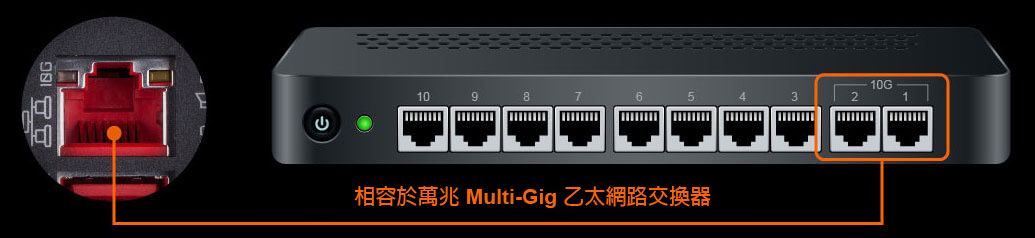

支援新一代Multi-Gig 乙太網路技術

QUANTIA ^® AQC107是一款高效能、相容性高的乙太網路控制晶片，除了可相容於10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX等網路速度，更能提供高達萬兆乙太網路的網路連接，傳輸速度比一般千兆網路相比高10倍，非常適合媒體中心、工作站和遊戲玩家的超高網路速度需求。

支援Multi-Gigabit 技術

• 極致線上遊戲體驗，連接速度更快
• 向下相容於5 / 2.5 / 1Gbps網路
• 無需重新佈線

新世代40Gb/s 超高速Thunderbolt™ 3

雙Thunderbolt™ 3連接埠- 最快速的單一通道40Gb/s傳輸速度

採用Intel的Thunderbolt控制晶片，支援最新的Thunderbolt™ 3技術，USB Type-C™介面，提供各通道最高40 Gb/s 的超高頻寬，相較於上一代的Thunderbolt™ 產品技術，技嘉Z390 AORUS XTREME主機板可提供2倍的頻寬。除了大幅提昇傳輸頻寬之外，技嘉所採用的Intel Thunderbolt™ 3控制晶片也支援USB 3.1技術，提供更高速傳輸並向下相容於USB 3.0及USB 2.0等規範，為電腦玩家開創嶄新視野；而對DisplayPort 1.2協定的支援，更讓Thunderbolt™ 3規範成為重量級玩家不可或缺的技術。

菊鏈式的串接多種外接裝置

技嘉Z490 AORUS XTREME也支援雙4K螢幕以60 FPS更新率進行超高解析度輸出，或單一螢幕5K超高解析度輸出。除此之外，Thunderbolt™ 3 支援的USB Type-C™搭載Power Delivery 2.0等眾多革命性的創新功能，透過菊鏈式串接的架構，能讓Z490 AORUS XTREME的雙USB Type-C™設計連接多達12個外接裝置。

相容情況將依不同系統設定及裝置特性而有所差異。

最新推出Intel^® WiFi 6 802.11ax + BT 5模組

Intel無線解決方案支援802.11ax，提供千兆網路等級的無線網路效能，高達2.4Gbps *的傳輸速度，提供流暢的影像串流、更好的遊戲體驗，同時穩定性更高，有效減少斷線狀況。此外，藍牙5提供比BT 4.2多的4倍訊號涵蓋範圍和更快的傳輸。

WiFi 6的優勢:

比802.11ac 1x1*高5.5倍的資料吞吐量。
網絡容量提高4倍，有效降低網路塞車，特別是在許多裝備同時連網的狀況下，亦能提供順暢的連網。
提高網絡效率，讓玩家獲得更好的使用體驗。

AORUS Antenna

全新支援802.11ac 2.4GHz和5GHz頻段的4dBi峰值訊號增益天線
相較於傳統天線設計，訊號強度提昇達2倍
兩支天線協同運作，具有智能天線功能，可接收最佳WIFI訊號傳輸
多角度傾斜和磁性底座，以獲得最佳訊號強度方向和位置

USB TurboCharger 閃電快充技術

技嘉獨家的USB TurboCharger閃電快充技術，讓玩家可以用驚人的速度為行動裝置充電，只要將機殼的前置USB Type-A連接線連接到主機板的USB TurboCharger連接埠，玩家便可透過前置USB 3.2介面，為具有QC 3.0的Android裝置和具有Apple Fast-Charge功能的Apple裝置快速充電，在30分鐘內將電力幾乎用罄的裝置充電到50％*。

* 充電時間會依手持裝置硬體設計有所差異，此外手持裝置電池容量、機殼前置USB3.2線路品質、系統省電設定...外在環境因素及設定也會影響充電速度。

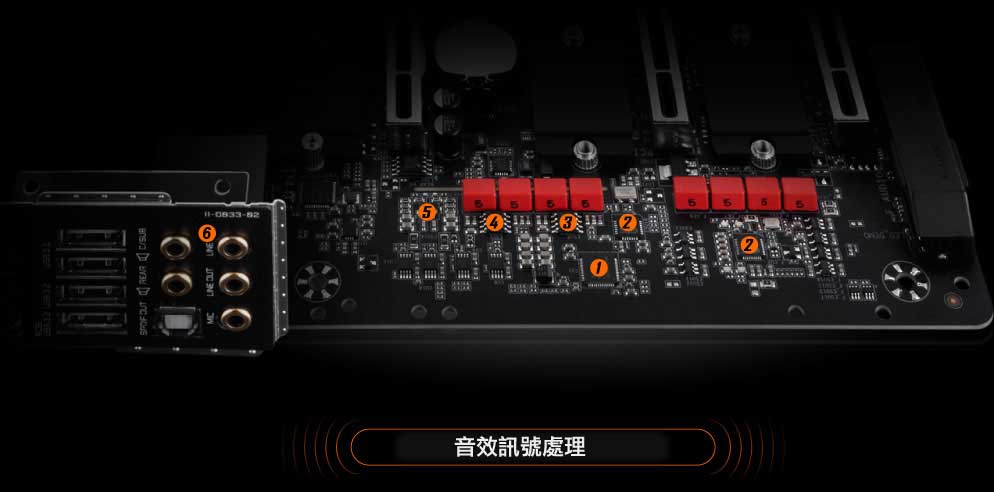

高傳真音效

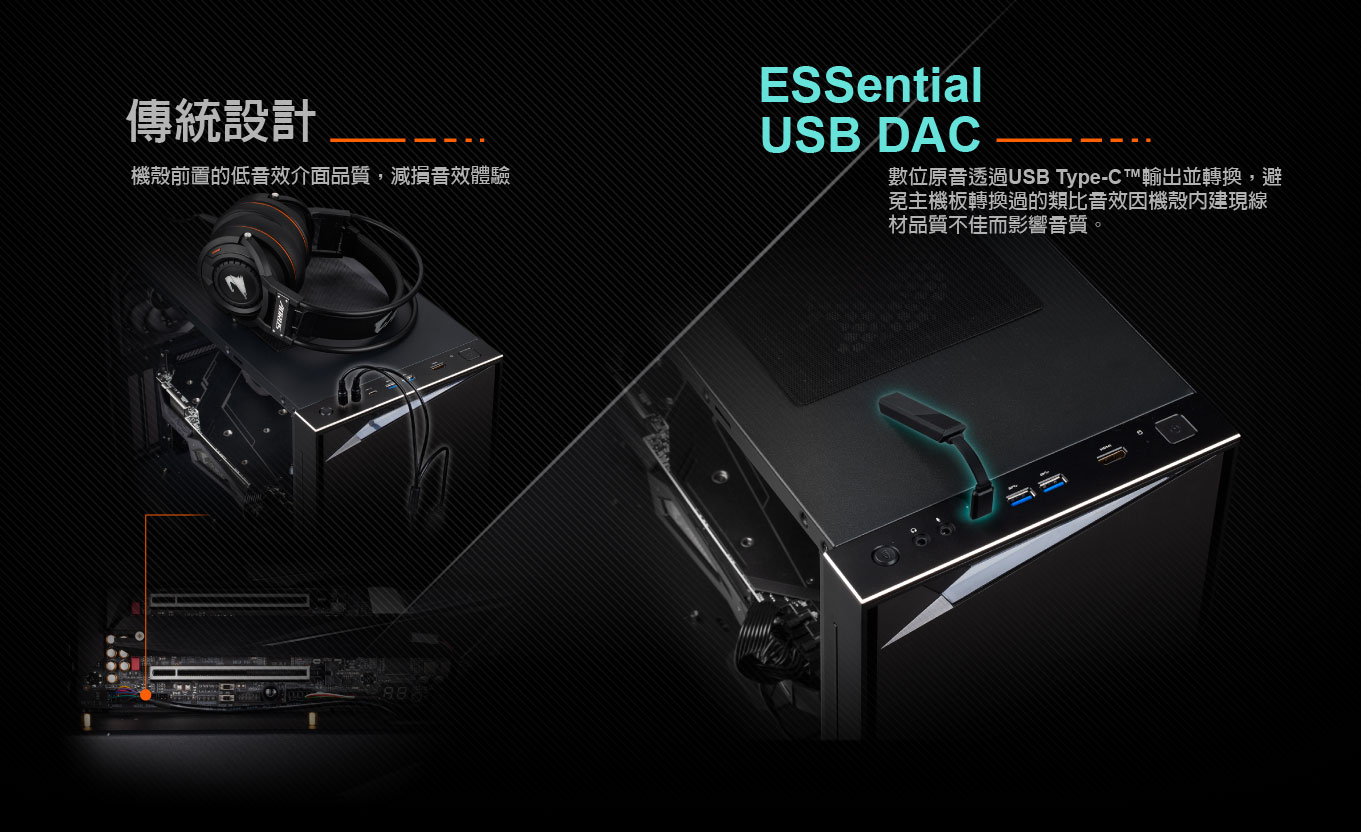

還覺得主機板的整合型音效只是"基本的聲音輸出"而已嗎? 我們在Z490 AORUS XTREME內建了廣泛運用在Hi-Fi高傳真的音效卡的各種頂級音效元件，提供最清晰通透的音效輸出，確保玩家可以獲得最佳的音質體驗。此外，獨家搭贈的ESSential USB DAC讓玩家不再需要忍受古老的前置音效接頭帶來的不良音質。

ESSential USB DAC

ESS Sabre HiFi

DTX X ULTRA

DTS :X^® Ultra

讓玩家使用任何耳機或揚聲器進行遊戲時，都可以感受真實再現、定位精確的3D音效體驗。

DTS：X^® Ultra可依據聲道、場景及不同物件進行針對各種耳機和揚聲器進行即時校正，提供DTS^® 編解碼器的後級處理增強功能和設備級別調整。 DTS Sound Unbound功能利用Microsoft Spatial技術，為遊戲提供了最真實的3D音效體驗。透過DTS Headphone:X提供的高沉浸感，意味著聆聽者可以從本身的上方，下方或周圍聽到固定和移動的聲音。這些聲音都以驚人的外化和精確的本定位傳遞給聆聽者。

想進一步了解DTS Sound Unbound所提供的沉浸式遊戲聲音體驗，請參閱 https://dts.com/sound-unbound

*DTS Sound Unbound需要Windows 10中的最新Windows更新，請將Windows 10作業系統升級到Win10 Build 18898或更高版本。

DTS:X Ultra技術說明影片

DTS:X Ultra體驗影片

終極美學概念

技嘉的工業設計團隊，從Z490 AORUS XTREME的雛形草創階段便經過長時間的構思，並歷經無數的討論及更多的細節調整，讓風格完整浮現，讓效能怪獸也有典雅優美的一面。

RGB FUSION 2.0

RGB FUSION 軟體

多區多彩展示設計

技嘉主機板提供比以往產品更多的可客製化LED燈，讓玩家擁有更全面的LED燈控制權，以展現自己的生活態度與風格主張。藉由內建大量RGB LED燈重新設計的RGB FUSION 2.0 應用程式，玩家以依據自己的需求及喜好，控制主機板上的所有LED燈。

備註: 燈光呈現僅為模擬展示，實際效果則依型號不同而有所差異。

透過內建操作簡易的直覺式介面， RGB Fusion 2.0 提供更好的燈效調整解決方案，讓玩家輕鬆針對所有相容裝置的燈光效果進行客製化。從主機板、顯示卡到其他周邊裝置，玩家可以個人化自己的電競主機，除了可以充分展現個人風格，更能透過分享自己的設定檔來炫耀自己精心配置的燈光效果。除此之外，最新增加的電競模式讓主機燈光效果可以跟精選的遊戲互動，為您帶來最具沉浸感受的遊戲體驗。

輕鬆一按立即同步

依據個人需要進行進階控制

超耐久

技嘉主機板的耐用性和高品質的製造工藝廣受好評。當然我們也將這樣的好技術使用在Z490 AORUS XTREME身上。仔細審視這片主機板，您除了可以找到各種最好的組件，更能看到我們特別針對每一個插槽進行強化，使這片主機板的每個部件都為堅固耐用做出完美的詮釋。

3X PCIe Armor

4X Memory Armor

Solid Pin

Q-Flash Plus

超耐久™ PCIE插槽防護裝甲

業界領先的超耐久™PCIe插槽防護裝甲

技嘉創新的全包覆式不鏽鋼PCIe插槽固定強化裝甲設計，可有效強化PCIe插槽的強度。以避免玩家在安裝大尺寸顯示卡時因施力不當或顯示卡過重對PCIe插槽的損害。

超耐久™記憶體強化裝甲插槽

AORUS主機板獨家單片式超耐久金屬防護設計，除了可以防止PCB的變形及扭曲之外，還可以降低電磁干擾。

實心針腳電源接頭設計

AORUS Z490系列主機板採用比傳統電源接頭更耐用的實心針腳24pin ATX主電源及8pin + 8pin ATX 12V CPU輔助電源接頭設計，提供比一般接頭更優異的導電性跟訊號傳輸能力，並可降低重複插拔所造成的金屬損耗。

實心針腳電源連接器設計的優勢

電力傳輸接觸面積更大有效降低阻抗。
金屬量提昇能承受更高的電流及廢熱。
耐用度及使用壽命都大幅提昇。

Q-Flash Plus

無需安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS

透過Q-Flash Plus技術，即便您沒有處理器、記憶體、顯示卡，甚至不用進BIOS選單，都可以輕鬆更新主機板的BIOS，您只需要將下載下來的最新BIOS儲存到FAT或FAT 32格式的隨身碟，並將BIOS更名為GIGABYTE.bin，之後把隨身碟插在主機板上的USB插槽並按下Q-Flash Plus按鈕，系統便會幫助您輕鬆完成BIOS更新、正常啟動系統。

技嘉BIOS和應用程式

好的軟體搭配完美的硬體設計協同運作，才能創造出絕佳的使用體驗。Z490主機板附贈多款實用且易於操作的軟體，幫助玩家更精準地掌控主機板及系統的各項運用。

BIOS

APP Center

Easy Tune

System Information Viewer

BIOS

全新使用者介面設定

全新簡易模式，在單一頁面顯示包括處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊。

我的最愛選單

將常用項目新增到我的最愛選單中以便快速搜尋及設定。

儲存裝置信息

顯示包括SATA, PCIE及M.2介面等各種儲存裝置的相關訊息。

設定變更提醒

在儲存BIOS設定前，列出本次所有BIOS變動項目，讓玩家再次快速確認所有調整的項目是否正確。

圖型化Load Line電壓負載校正曲線

透過直覺的曲線圖，清楚地顯示每個負載線校準設定。

APP CENTER

技嘉 APP Center讓您輕鬆操控技嘉的應用程式，並發揮技嘉主機板的最高效益。透過操作簡單且統一的使用者介面，技嘉APP Center將協助您更輕鬆地啟用所有技嘉應用程式、並能完整掌握更新資訊，甚至進一步下載最新的應用程式、驅動程式及BIOS。

EasyTune™

技嘉 EasyTune™簡單易用的玩家操作介面，方便玩家針對系統設定進行最佳化或在Windows 環境下輕鬆調校系統及記憶體的頻率與電壓。如果玩家不想自己慢慢調校系統，只要輕鬆啟用Smart Quick Boost一鍵自動超頻設定，立即讓效能大幅提昇。

System Information Viewer

技嘉System Information Viewer 是一個超強的系統監控軟體，您可以透過它掌握目前的系統狀態並監控處理器、記憶體等元件的時脈、頻率；調效並規劃選定的風扇轉速變化狀況，當然您也可以設定系統或特定元件溫度過高警示，並紀錄電腦執行狀況。上面這些功能都可以透過System Information Viewer輕鬆設定達成，讓您隨時掌握系統的使用及健康狀況。

* HDMI、HDMI High-Definition Multimedia Interface、HDMI 商業外觀及 HDMI 識別標章等詞彙均為 HDMI Licensing Administrator, Inc. 的商標或註冊商標。
* 實際出貨規格及產品外觀依各國家地區可能有所不同，我們誠摯的建議您與當地的經銷商或零售商確認目前販售的產品規格及樣式。
* 產品顏色可能會因拍照光線誤差或螢幕設定而與實際產品有所差異。
* 我們會盡力提供正確與完整的資料於網頁上，並保留更動、修正頁面資訊的權利，恕不另行通知。

ESSential USB DAC規格
音訊格式	最高32位元/ 384KHz PCM data，DSD128
輸出	2伏特@300Ω/1.4伏特@32Ω
DAC晶片	ESS SABRE HiFi ES9280CPRO
相容性	Windows^® 10 build 19021（及更高版本）Android 5.0（及更高版本）Apple OS Mojave 10.14.6（及更高版本）
介面	輸入: USB Type-C™ 輸出: 3.5mm，支援阻抗感應
訊噪比	高達-131dB（A加權）
DNR	高達118dB（A加權）
THD+N	高達-118dB（1.4Vrms @300Ω負載）高達-109dB（34mW @32Ω負載）
頻率響應	20Hz~40kHz
