Intel® B760 晶片組

  • B760M GAMING PLUS WIFI DDR4
  • 支援14代及13代 Intel® Core™處理器
  • 效能 : 6+2+1數位相位電源解決方案
  • 雙通道DDR4:2組記憶體插槽,支援XMP記憶體模組
  • 超高速儲存:2個PCIe 4.0 x4 M.2 插槽
  • EZ-Latch:採用快拆設計的PCIe 4.0 x16插槽
  • 高速的網路連線:Wi-Fi 6 802.11ac + 2.5GbE網路
  • 擴展的連接性:前置 USB-C® 5Gb/s, DP, HDMI, D-Sub
  • 獨家Smart Fan 6技術:內建多點測溫功能並採用複合式風扇接頭設計,支援FAN STOP
  • Q-Flash Plus技術:無須安裝處理器、記憶體及顯示卡便可更新BIOS

B760M GAMING WIFI PLUS

  • 支援14代及13代 Intel® Core™處理器
  • 效能 : 6+2+1數位相位電源解決方案
  • 雙通道DDR4:2組記憶體插槽,支援XMP記憶體模組
  • 超高速儲存:2個PCIe 4.0 x4 M.2 插槽
  • EZ-Latch:採用快拆設計的PCIe 4.0 x16插槽
  • 高速的網路連線:Wi-Fi 6 802.11ac + 2.5GbE網路
  • 擴展的連接性:前置 USB-C® 5Gb/s, DP, HDMI, D-Sub
  • 獨家Smart Fan 6技術:內建多點測溫功能並採用複合式風扇接頭設計,支援FAN STOP
  • Q-Flash Plus技術:無須安裝處理器、記憶體及顯示卡便可更新BIOS

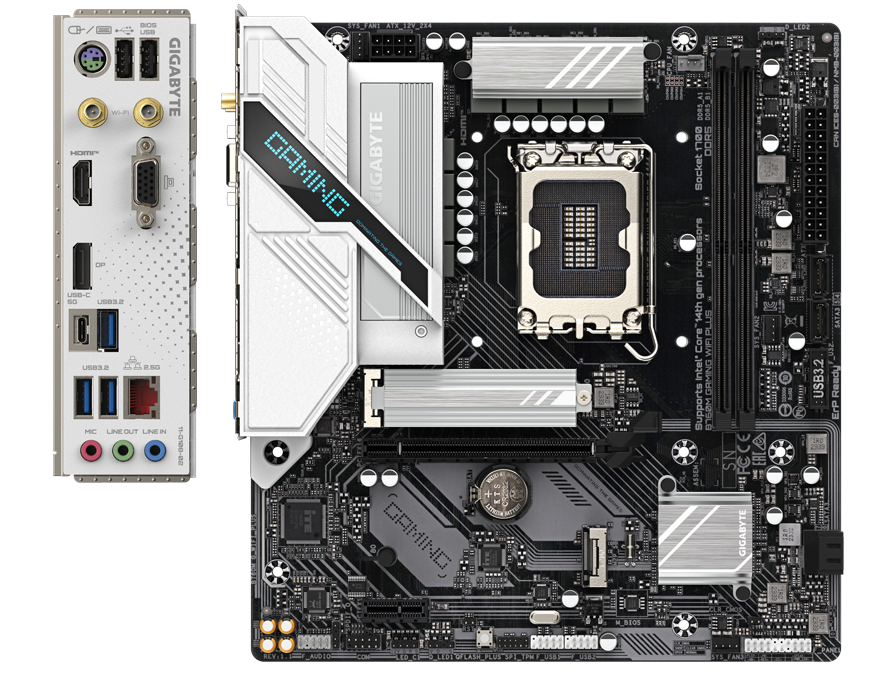

SERIES VISUAL

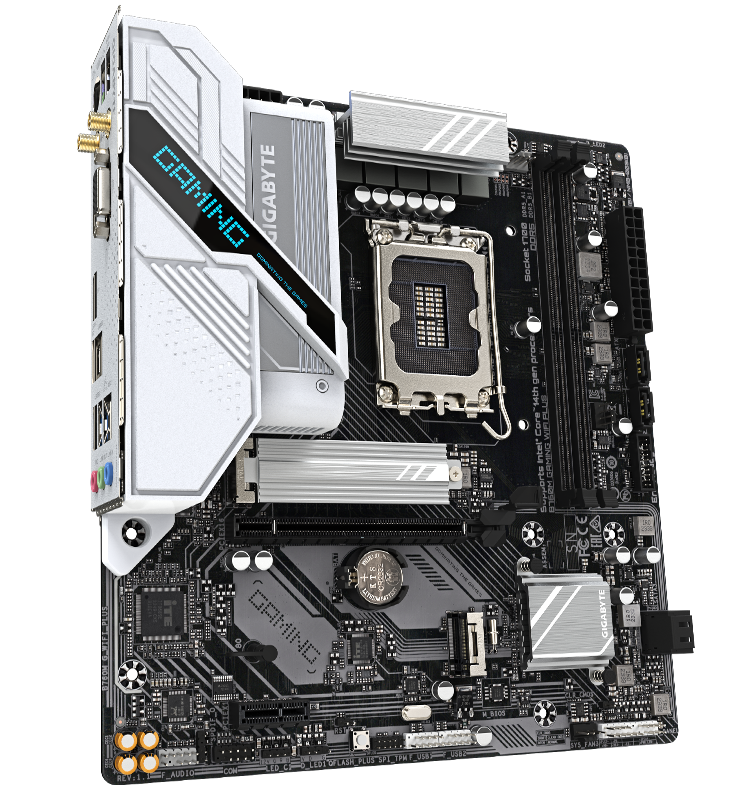

B760M GAMING WIFI PLUS

OVERVIEW

  • D-Sub

  • 6+2+1 Phases Hybrid Digital VRM Design

  • 8 Solid Pin CPU Power Connector

  • DisplayPort

  • PCIe EZ-Latch

  • Dual Channel SMD DDR5 Memory

  • Support 14th/13th/12th Gen.
    Intel® Core™ Processors

  • Wi-Fi 802.11ac & BT

  • HDMI

  • PCI Express 4.0 Design

    • 1*PCIe 4.0 x16 Slot
    • 2*PCIe 4.0 x4 M.2 Connectors
  • USB 3.2 Gen 1 Type-C®

  • Q-FLASH Plus Onboard Button

  • 2.5GbE LAN

  • Audio Solution

    • 8-ch HD Audio
    • Audio Noise Guard
    • High-End Audio Capacitors
  • 4*SATA 6Gb/s

  • RGB FUSION

    • 2*Addressable LED Headers
    • 1*RGB LED Header

    效能超耐久

    技嘉超耐久主機板由內而外採用絕佳用料, 創造非凡效能與歷久不衰的平台

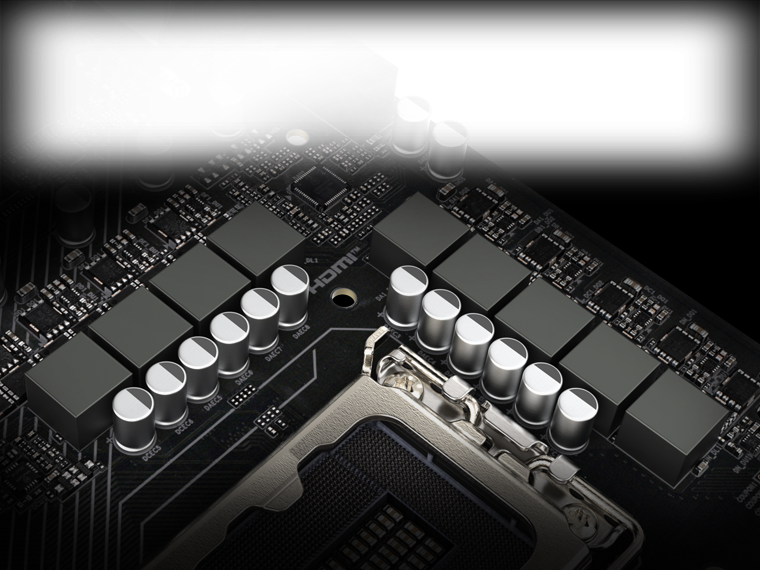

    數位電源設計

    最高品質用料打造最佳電源設計

    • 6+2+1 相數位電源設計輔以超低電阻式電晶體。
    • 支援最新CPU, 強化系統效能並提供極致硬體擴充性。

    * 圖片僅供參考

    解鎖原生DDR5記憶體

    高達DDR5-8000* 以上的超頻效能
    技嘉平台經過完整且嚴格的測試和驗證,提供極致記憶體效能提升
    * 記憶體超頻及XMP 設定檔支援會因硬體設定而有所差異。請參閱記憶體驗證列表以獲得完整資訊。
    * 產品功能可能因型號而有所差異。

      記憶體抗干擾遮罩
      所有的記憶體佈線都在PCB內層下面,這個PCB內層被一個大型的接地層屏蔽,以防止外部干擾。

      最佳化記憶體低阻抗設計
      藉由最佳化記憶體線路的寬度、長度及格式,提供媲美高效能模擬運算所需的效能,降低處理器中記憶體控制晶片和記憶體模組之間的整體阻抗,以支援更高的DDR5記憶體速度。

      低訊號損耗電路版設計
      精選的伺服器等級中損耗或低損耗電路板用料,可有效降低電路板內部訊號干擾及減損,確保DDR5記憶體以高速進行訊號傳輸。

    解鎖原生DDR5 記憶體電壓

    技嘉獨家線路設計可提升DDR5記憶體超頻效能及相容性,將原生DDR5記憶模組轉換為超頻DDR5記憶體。

    安全模式
    主機板固定提供5V電壓給原生DDR5記憶體,再透過記憶體內部的PMIC 將電壓轉換並鎖定在1.1V供記憶體使用

    • • 將原生DDR5 PMIC 從安全模式轉換到可程式化模式,並提升可調整範圍解鎖原生DDR5電壓控制
    • • 支援所有 PMIC 供應商產品以獲得最高的相容性
    • * 記憶題超頻能力玩家的硬體配置而有所差異

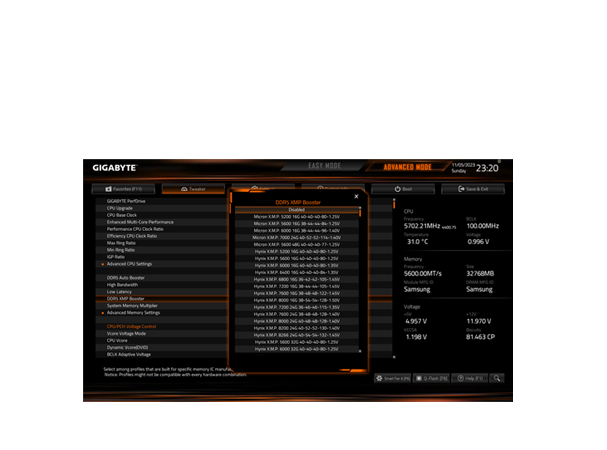

    輕鬆實現更高的DDR5記憶體頻率

    DDR5 XMP Booster 功能根據內存 IC 和 PMIC 供應商分析提供優化的預定義配置文件,輕鬆增強性能並消除超頻 DDR5 內存套件的手動配置。
    * DDR5 XMP Booster 與DDR5記憶體超頻能力有關,實際超頻幅度會依玩家的系統硬體配置而有所差異。

      瞬間加速
      立即提升記憶體效能。

      自動載入
      無需輸入頻率、電壓、CL值等數十種記憶體參數。

      簡化超頻過程
      輕鬆將原生和 XMP 3.0 DDR5記憶體超頻至更高頻率。

      整合數據庫
      整合眾多的記憶體晶片供應商預先調整的XMP設定檔數據庫,方便玩家使用。

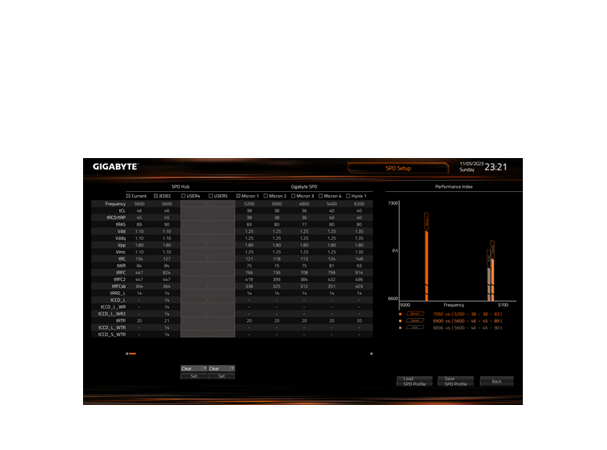

    最大化DDR5記憶體的效能表現

    XMP 3.0使用者設定檔讓您能夠優化記憶體設定,為您的系統實現最佳性能。

    • SPD 重新定義或從資料庫載入
      使用者可以定義兩個空白的SPD設定檔,並將它們轉移到另一台電腦上。

    • 效能模擬
      透過輸入時脈和時序參數,快速模擬記憶體性能。

    • 儲存/載入設定檔
      儲存並載入記憶體設定檔,以進行線上分享。

    • 提升無法超頻的DDR5記憶體頻率
      提升無法超頻的DDR5記憶體頻率。

    • 一鍵清除設定檔
      方便地重置記憶體設定。

    散熱

    擴大表面積的MOSFET散熱器設計大幅提升散熱效果

    散熱

    M.2 散熱背板

    可防止高速M.2 SSD運作不掉速和降低瓶頸問題,有助於在問題出現之前即時散熱

    未來連接性

    搭載超高速資料傳輸的優異網路及儲存連接性, 準備好迎接未來傳輸規格

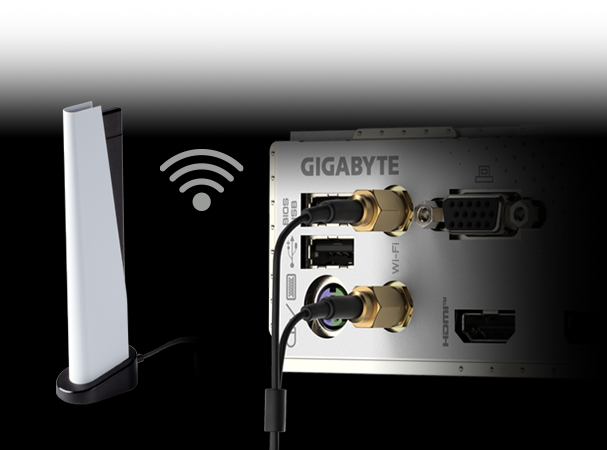

    802.11ac Wi-Fi

    802.11ac Wi-Fi 無線解決方案提供了千兆級無線性能,能夠實現流暢的視頻串流、更佳的遊戲體驗、更少的連接中斷,並且速度可達1.73Gbps。此外,藍牙5.0相較於藍牙4.2,提供了5倍的傳輸範圍和更快的傳輸速度。

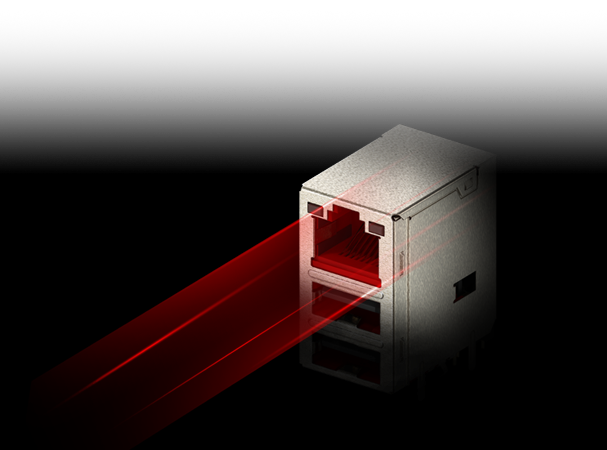

    內建 2.5GbE 網路

    領先內建2.5GbE 高速網路
    - 採用2.5G乙太網路提供高達2.5 Gbps的網路傳輸速度,相較於一般的千兆乙太網路,傳輸速度至少快2倍,為需求極致網路體驗的遊戲玩家提供最完美的連網體驗。
    - 透過RJ-45乙太網路介面,不需更換線材,便能相容於10/100/1000/2500Mbps等網路速度。

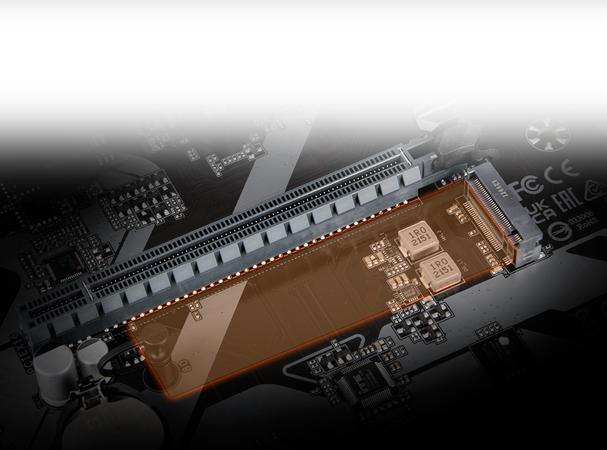

    PCIe 4.0 設計

    搭載一或多根PCIe 4.0 x16 插槽即 PCIe 4.0 M.2 插槽,技嘉主機板為PCIe 4.0裝置做好支援的準備並提供最優越的效能。

    * 圖片僅供參考,可能因模式而異。

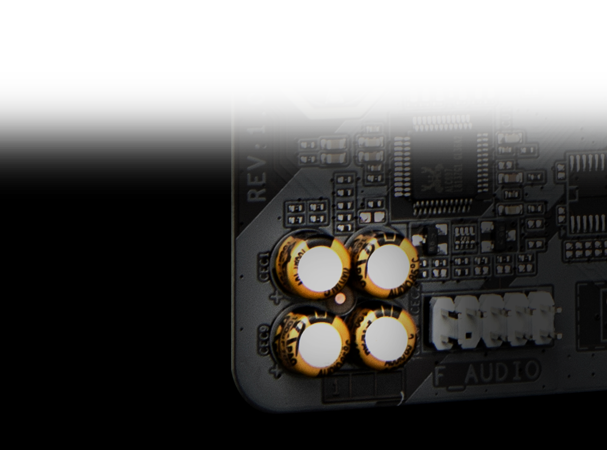

    高階音效

    簡易友善

    創新與沉浸式的軟硬體及韌體友善介面設計, 輕鬆創造個人化風格

    EZ-Latch

    EZ-Latch

    拆卸安裝在PCIe插槽中的顯示卡時,可以輕鬆解鎖 PCIe 插槽的卡榫。

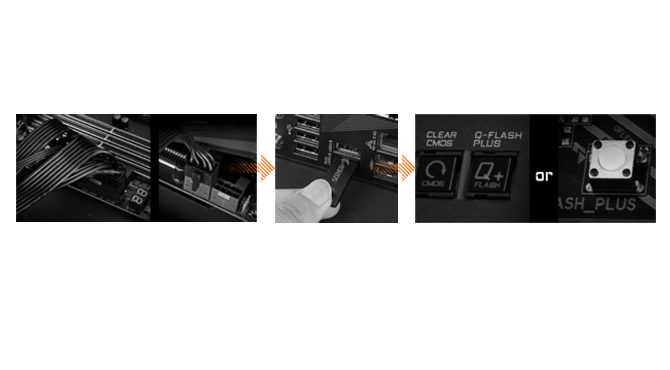

    Q-Flash Plus

    Q-Flash Plus

    無須安裝處理器、記憶體和顯示卡即可輕鬆更新BIOS

    • STEP 1: 將24 Pin主電源及8 Pin輔助電源接上主機板
    • STEP 2: 下載主機板BIOS檔案並變更檔名為 "gigabyte.bin",儲存到FAT32格式的USB隨身碟,並將隨身碟插入Q-Flash USB接頭
    • STEP 3: 按Q-Flash Plus按鈕,主機板將自動開始並完成BIOS更新

    Smart Fan 6

    Smart Fan 6

    確保您的遊戲電腦具有最佳的冷卻效果和靜音運行,支援PWM/DC風扇和水泵,可自訂設定並提供直觀的溫度監控。

    • 高電流支援: 每個風扇接頭支援PWM和DC風扇和水冷泵,最高可達24瓦(12V x 2A),並具有過載保護。
    • 精密控制: 多個溫度/風扇速度控制點,實現精確的風扇曲線控制。
    • 雙曲線模式: 提供不同用戶場景的斜率/階梯雙模式。
    • 靜音模式: 風扇可在用戶指定的溫度點以下完全停止運轉。

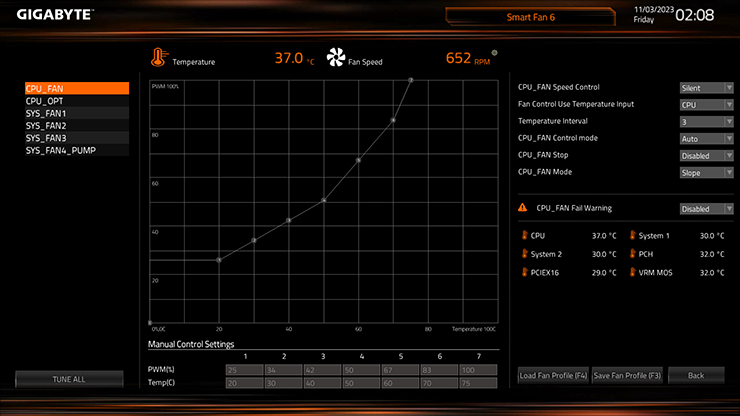

    Smart Fan 6 BIOS UI

    Smart Fan 6 BIOS UI
    1. 增強的風扇曲線介面 : 擴展了控制點數量,從5個增加到7個,並擁有更大的風扇速度圖表,使用戶能夠更精確、輕鬆地控制風扇曲線設置。
    2. 斜率/階梯雙重圖表模式 : 在斜率和階梯模式之間切換,以適應不同的使用者場景。斜率模式提供線性風扇速度曲線,而階梯模式在指定的溫度區間內保持恆定的風扇速度。
    3. 手動輸入 : 針對進階使用者,提供手動輸入風扇速度,以進行微調和精確控制冷卻系統。
    4. EZ Tuning : 透過在大致的溫度/風扇速度刻度上設置4個點,簡化調校流程。智慧風扇6將根據這些點快速生成風扇曲線。
    5. 風扇曲線檔案 : 將您自定義的風扇曲線配置保存在BIOS ROM中,確保在BIOS更新後仍然保持完整。

    註:圖片僅供參考,可能因型號而異。

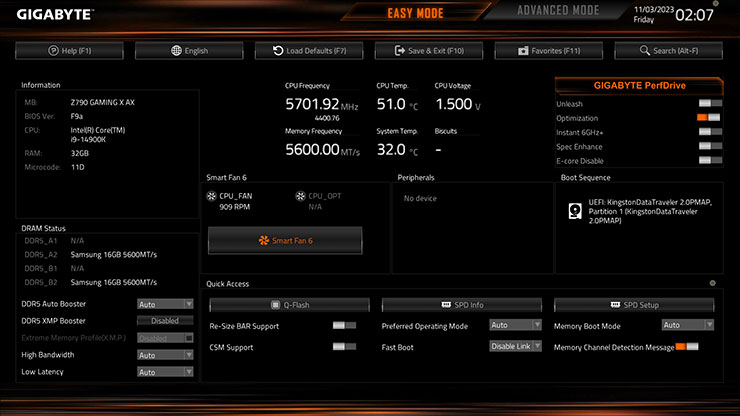

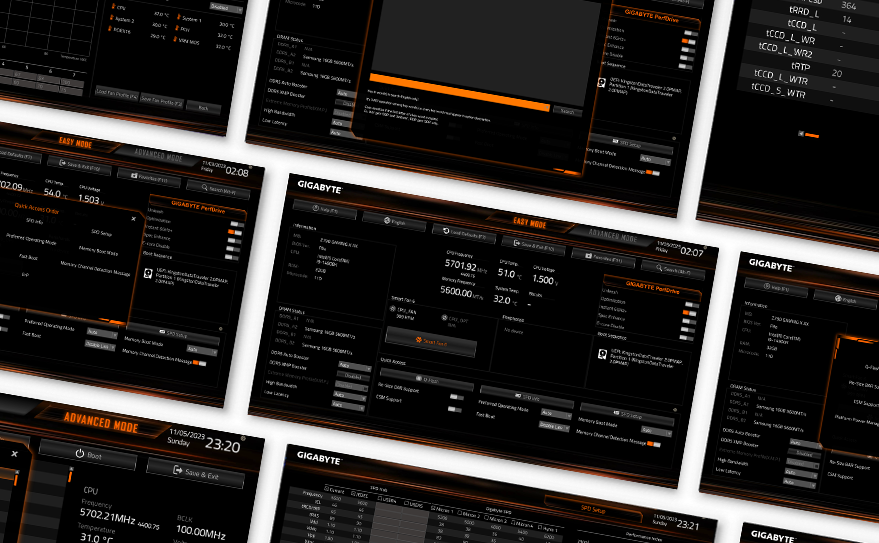

    UC BIOS

    Redesigned as user-centered and provides intuitive performance tweakers.

    重新設計的UI UX
    直覺式的操作介面跟耳目一新的新設計。

    Quick Access
    簡易模式中提供9個可自訂的選項插槽。

    PerfDrive
    獨家的 BIOS 設定,根據散熱配置優化性能。

    LEARN MORE

    優化的UX體驗

    技嘉以使用者為中心的 BIOS(UC BIOS),增強了 BIOS 的使用者體驗,提供了直觀的操作介面和美觀的設計,讓使用者享受到優化的體驗。

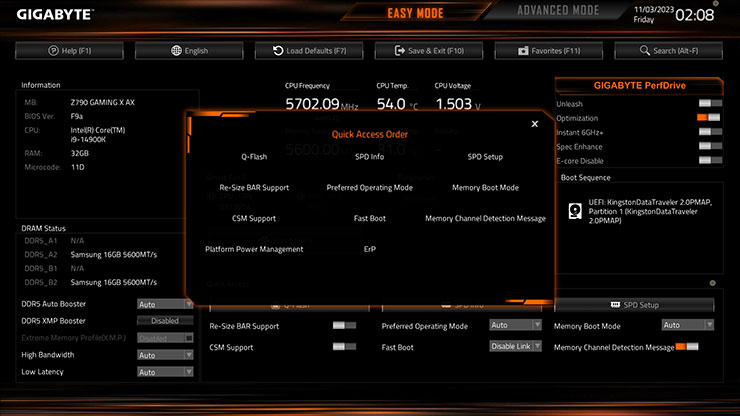

    快速存取功能

    技嘉UC BIOS的Quick Access功能從進階模式中選擇9個實用的預設選項,並將它們輕鬆放在簡易模式中,無需切換或搜索即可輕鬆存取。

    GIGABYTE PerfDrive

    PerfDrive技術整合了技嘉獨家的BIOS設定,使得與Intel® Core™處理器搭配時,性能、功耗和溫度的平衡更加輕鬆。

    Max Turbo
    發揮Intel® Core™處理器的最高Turbo Boost速度。

    Spec Enhance 模式
    在較低溫度設定下實現Intel® Core™處理器的高性能運行。

    Optimization 模式
    在Intel® Core™處理器中取得高性能和低溫度之間的平衡。

    E-Core™ 關閉模式
    將CPU資源專門分配給P核心,提升遊戲性能同時降低整體功耗。

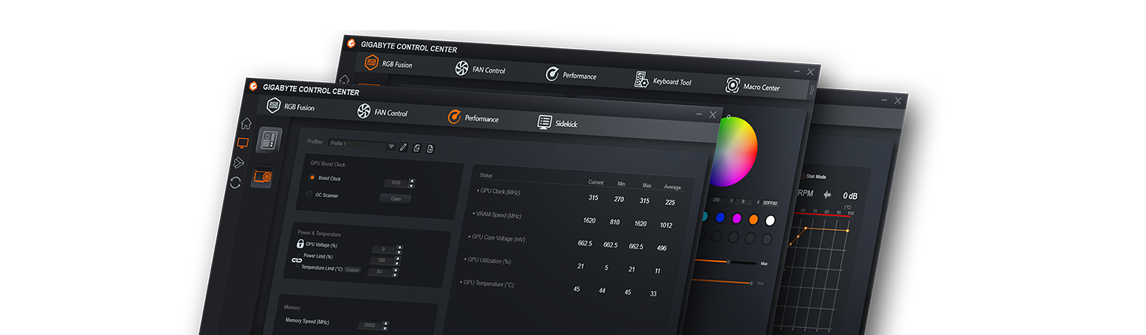

    技嘉控制中心 (GCC)

    技嘉控制中心 (GCC)

    是一個統一的軟體平台,可適用於所有技嘉支援的產品。

    • - 全新直覺式使用者介面
    • - 模組化控制組件
    • - 自動更新功能
    LEARN MORE
