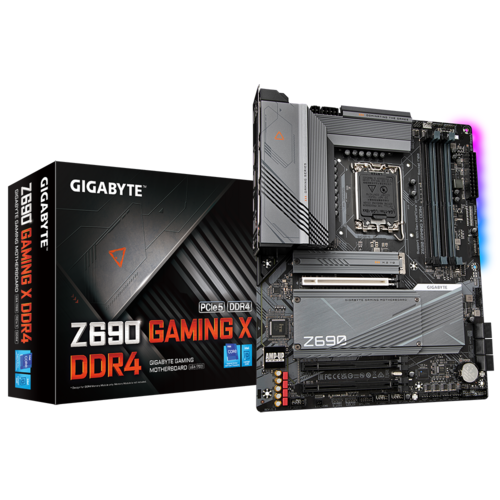

Z690 GAMING X DDR4 (rev. 1.1)
Intel® Z690 Chipset
1/5
Intel® Z690 GAMING Motherboard with 16*+1+2 Twin Hybrid Phases Digital VRM Design, PCIe 5.0 Design, Fully Covered Thermal Design, 4 x PCIe 4.0 M.2 with Enlarged Thermal Guard, 2.5GbE LAN, 120dB Hi-Res Audio with WIMA, Rear USB 3.2 Gen2x2 TYPE-C®, RGB FUSION 2.0, Q-Flash Plus
- Supports Intel® Core™ 14th/ 13th /12th processors
- Dual Channel Non-ECC Unbuffered DDR4, 4 DIMMs
- 16*+1+2 Twin Hybrid Phases Digital Power Design with 70A Power Stage and Tantalum Polymer Capacitor
- Shielded Memory Routing to Avoid Interference
- Fully Covered Thermal Design with High Coverage MOSFET Heatsinks
- AMP-UP Audio with ALC1220 and WIMA Audio Capacitors
- Fast 2.5GbE LAN with Bandwidth Management
- 4 x Ultra-Fast NVMe PCIe 4.0/3.0 x4 M.2 with Enlarged Thermal Guards
- SuperSpeed USB 3.2 Gen2x2 TYPE-C® delivers up to 20Gb/s transfer speeds
- RGB FUSION 2.0 with Multi-Zone Addressable LED Light Show Design, Support Addressable LED & RGB LED Strips
- Smart Fan 6 Features Multiple Temperature Sensors, Hybrid Fan Headers with FAN STOP
- Q-Flash Plus Update BIOS without Installing the CPU, Memory and Graphics Card
* 8+8 phases parallel power design
PRÉSENTATION
PERFORMANCES
THERMIQUES
CONNECTIQUE
PERSONALIZATION
ULTRA DURABLE
1
DisplayPort
2
HDMI
3
USB 3.2 Gen2x2 Type-C Arrière®
4
LAN 2.5 GbE
5
Conception thermique avancée
- Dissipateurs de chaleur MOSFET entièrement couverts
- Pad de conductivité thermique 5 W/mK
- Bouclier E/S intégré
6
4* Connecteurs M.2 - Stockage ultra performant
- 4*PCIe 4.0 x4 M.2
- 2*Protections thermiques élargies
7
AMP-UP Audio
- Audio ALC1220-VB
- Condensateur audio haut de gamme
- Condensateurs WIMA de qualité audiophile
8
RGB FUSION 2.0
- 2* Connecteur LED Adressable
- 2* Connecteur RGB LED
9
Alimentation numérique 16*+1+2 phases Twin Hybrid
- Phase de puissance 70A
- PCB prêt pour le PCIe 5.0
- Bobine et condensateur de première qualité
- PCB 6 couches et 2x cuivre
10
Connecteurs d'alimentation Solid Pin
- Connecteur alimentation ATX 24 pins
- Connecteur alimentation CPU 8+4 pins
11
DDR4 Double canal, 4 DIMMs
12
Compatible CPU Intel Core™ 12e Gen
13
USB3.2 Gen2 Type-C® en façade pour connexion de périphériques
14
Conception PCIe 5.0 nouvelle génération
- 1*Emplacement PCIe 5.0 x16 SMD
- Blindage SMD PCIe 5.0 Ultra Durable™
15
6*SATA 6Go/s
16
Bouton Q-FLASH Plus
* Alimentation 8+8 phases parallèles
VRM Twin Hybrid
PCIe 5.0
XMP DDR4
Stockage RAID
Optimisation des Cœurs Hybrides
PERFORMANCES INÉGALÉES
La technologie évoluant si rapidement, GIGABYTE suit toujours les dernières tendances et fournit à ses clients des fonctionnalités avancées et les dernières technologies. Les cartes mères GIAGBYTE de la série Z690 sont dotées d'une solution d'alimentation améliorée, des derniers standards de stockage et d'une connectivité exceptionnelle afin de permettre des performances optimales pour les jeux.
Pour exploiter tout le potentiel des performances des CPU multi-cœurs
Pour les performances du GPU intégré au CPU
Fournir une alimentation stable pour le contrôleur PCIe et mémoire intégré au CPU
* Alimentation 8+8 phases parallèles
* Alimentation 8+8 phases parallèles
Afin de garantir des performances maximales en matière de Turbo Boost et d'overclocking pour la nouvelle génération de CPU d'Intel, la GIGABYTE Z690 est équipée du meilleur design VRM jamais construit avec des composants de la plus haute qualité.
Condensateur en polymère de tantale
Impédance plus faible qu'un condensateur ordinaire pour réduire l'ondulation de la tension.
Capacité stable à haute température
Installé juste sous la zone du CPU pour stabiliser la tension du CPU lors d'une charge importante.
1. 1x Emplacement PCIe 5.0 x16 renforcé
2. PCB 6 couches prêt pour PCIe 5.0
Les cartes mères GIGABYTE Z690 sont prêtes à fonctionner avec les prochains périphériques PCIe 5.0, dont la bande passante devrait doubler par rapport aux périphériques PCIe 4.0 actuels. Pour atteindre la plus haute vitesse et maintenir une bonne intégrité du signal, la R&D de GIGABYTE utilise le PCB à basse impédance pour fournir des performances maximales.
Armure SMD PCIe 5.0 Ultra Durable™
Conception exclusive du blindage en acier inoxydable de GIGABYTE.
Double support de verrouillage
Les caractéristiques du produit peuvent varier selon le modèle. Photo à titre indicatif uniquement.
SMD Haute Fréquence
SMD Iron Claw
SMD Iron Claw
Grâce à des broches en acier inoxydable à plusieurs points de pénétration dans le PCB, la résistance de l'emplacement SMD est renforcée et la durabilité améliorée.
Résistance à la traction
* La prise en charge du profil XMP peut varier en fonction du module de mémoire.
Veuillez consulter la liste complète des modules de mémoire compatibles. Les caractéristiques du produit peuvent varier selon le modèle.
Veuillez consulter la liste complète des modules de mémoire compatibles. Les caractéristiques du produit peuvent varier selon le modèle.
Circuit de mémoire blindé
Tout le routage de la mémoire se fait sous la couche interne du PCB, blindée par une large couche de masse pour la protéger des interférences externes.
* L'image n'est donnée qu'à titre indicatif.
Support de module simple de 32Go
La capacité maximale de mémoire sur la carte mère Z690 est de 128 Go. Après qu'Intel ait mis à jour le code de référence de la mémoire, un seul emplacement peut prendre en charge jusqu'à 32 Go. Par conséquent, avec 2 DIMM par canal sur les deux canaux, la capacité de mémoire totale est de 128 Go, ce qui n'était disponible que sur les plateformes High End Desktop (HEDT). Pour les utilisateurs qui manquent toujours de capacité de mémoire, il y a maintenant plus de bande passante pour les applications gourmandes en mémoire telles que le rendu et le montage vidéo..
M.2 + M.2 + M.2
Lecture séquentielle extrême de 21053 Mo/s, écriture séquentielle de 15499 Mo/s
Lecture séquentielle extrême de 21053 Mo/s, écriture séquentielle de 15499 Mo/s
Triple SSD 7G/s Gen4 M.2 PCIe en RAID 0
L'exclusivité des 3 PCIe 4.0 M.2 provenant du processeur et de la 2e génération de SSD 7000 Mo/s offre des performances inégalées en lecture/écriture jusqu'à 21053 et 15499 Mo/s.
Optimisation des cœurs hybrides
Avec la nouvelle technologie Intel Hybrid, GIGABYTE crée exclusivement deux nouveaux profils "CPU Upgrade" dans le BIOS pour répondre aux différents scénarios des utilisateurs en ajustant les règles d'activation et de tension des P-Core et E-Core.
GAMING
MAX PERFORMANCES
• Désactive tous les E-Core
• Aucun compromis sur les performances de jeu
• Jusqu'à 20% de réduction de la consommation CPU
• Jusqu'à 5°C de moins pour la température du CPU
• Aucun compromis sur les performances de jeu
• Jusqu'à 20% de réduction de la consommation CPU
• Jusqu'à 5°C de moins pour la température du CPU
• Active tous les P-Core et E-Core
• Maximise les performances multi-cœurs
• Maximise les performances multi-cœurs
Conception thermique
Dissipateur thermique MOSFET entièrement couvert
Protection thermique M.2
PCB 2x Cuivre
Smart Fan 6
1. Conception thermique entièrement couverte
MOSFET à haute couverture et dissipateurs thermiques à moulage intégré pour améliorer l'efficacité thermique avec un meilleur flux d'air et un meilleur échange thermique.
2. Pad thermique 5 W/mK
En utilisant des pads de conductivité thermique de 5 W/mK d'une épaisseur de 1,5 mm, il peut transférer 2,7 fois plus de chaleur que les pad thermiques traditionnels dans la même durée.
3. Protection thermique M.2
Le dispositif de protection thermique M.2 permet d'éviter les ralentissements et les bridages des disques SSD M.2 à haute vitesse, car il aide à dissiper la chaleur avant qu'elle ne devienne un problème.
4. Protection thermique élargie
Le dissipateur thermique M.2 double face élargi empêche les SSD PCIe 4.0/3.0 haute vitesse et grande capacité avec flash double face de s'emballer en raison d'une surchauffe.
5. PCB 2x Cuivre
La conception des circuits imprimés en cuivre 2X permet de réduire efficacement la température des composants grâce à sa haute conductivité thermique et à sa faible impédance.
1. Surface 2x Plus Large
Surface accrue jusqu'à 2 fois plus grande par rapport aux dissipateurs traditionnels. Il améliore la dissipation de la chaleur des MOSFETs.
2. Véritable construction monobloc
Le TMOS est un VRAI dissipateur thermique monobloc. Sa conception monobloc et sa plus grande surface améliorent considérablement les performances de refroidissement par rapport à la conception multi-pièces des concurrents.
3. Conception multi-coupe
Le TMOS comporte plusieurs canaux et entrées sur le dissipateur thermique. Cette conception permet de faire passer le flux d'air, ce qui améliore considérablement les performances de transfert de chaleur.
Protection thermique M.2
Dans un souci de durabilité, GIGABYTE propose une solution thermique pour les SSD M.2. La protection thermique M.2 empêche le ralentissement et les bridages des SSD M.2 à haute vitesse car elle aide à dissiper la chaleur avant qu'elle ne devienne un problème.
Bridage thermique lorsque la température augmente
3% plus frais grâce à la mise en œuvre de PCB 2x cuivre
L'adoption de 2x cuivre sur la couche interne du PCB permet d'abaisser la température des composants d'au moins 3% en transformant le PCB en un dissipateur thermique super fin en cuivre de la taille d'un PCB pour dissiper efficacement la chaleur des composants, grâce à sa haute conductivité thermique et à sa faible impédance.
Smart Fan 6 contient plusieurs fonctions de refroidissement uniques qui garantissent que les PC gaming maintiennent leurs performances tout en restant frais et silencieux. Plusieurs connecteurs de ventilateur peuvent prendre en charge le ventilateur et la pompe PWM/DC, et les utilisateurs peuvent facilement définir la courbe de chaque ventilateur en fonction des différents capteurs de température sur la carte via une interface utilisateur intuitive.
Connecteurs & Capteurs
6 Connecteurs PWM/DC
6 Capteurs de température internes
Caractéristiques de refroidissement
-
Prise en charge des courants élevésChaque connecteur de ventilateur prend en charge les ventilateurs PWM / DC et pompe de refroidissement à eau, jusqu'à 24W (12V x 2A) avec protection contre les surintensités.
-
Contrôle de précisionJusqu'à 6 points de contrôle de la température et de la vitesse du ventilateur pour une courbe précise du ventilateur.
-
Mode double courbeDouble mode pente/escalier pour différents scénarios d'utilisation
-
Fan StopFAN STOP peut arreter les ventilateurs complètement en dessous du point de température spécifié par l'utilisateur.
UI BIOS Smart Fan 6
1
Amélioration de l'interface de la courbe des ventilateurs
Nous augmentons les points de contrôle de 5 à 7 et le graphique de la vitesse du ventilateur est plus grand pour un contrôle précis et plus facile de la courbe du ventilateur.
2
Mode graphique double pente/escalier
La courbe du ventilateur peut être rapidement modifiée avec les modes Pente et Escalier pour différents scénarios d'utilisation. Le mode pente est une courbe de vitesse de ventilateur linéaire traditionnelle et intuitive. Avec le nouveau mode non linéaire escalier, le ventilateur conserve la même vitesse entre les intervalles de température spécifiés.
3
Saisie manuelle
Pour les utilisateurs avancés, nous proposons une saisie manuelle de la vitesse du ventilateur pour un contrôle plus précis.
4
EZ Tuning
L'utilisateur peut placer 4 points EZ Tuning à une température/une vitesse de ventilation approximative, et Smart Fan 6 peut générer rapidement une courbe de ventilation.
5
Profil de la courbe du ventilateur
Le profil de la courbe du ventilateur peut être sauvegardé dans la ROM du BIOS, le profil sera conservé après la mise à jour du BIOS.
Obtenez le silence des ventilateurs. Avec Fan Stop, vous pouvez programmer n'importe quel ventilateur pour qu'il s'arrête complètement lorsque la température descend en dessous d'un seuil donné. Quel ventilateur s'arrête, en fonction des lectures de quel capteur, et à quelle température - tout cela peut être personnalisé à votre convenance.
Contrôle intelligent des ventilateurs
LAN 2.5 GbE
USB 3.2 Gen2X2 Type-C
AMP-UP Audio
CONNECTIQUE NOUVELLE GÉNÉRATION
Les cartes mères GIGABYTE Z690 vous permettent de bénéficier d'une flexibilité de connexion ultime et d'une vitesse de transfert de données fulgurante grâce à une connectivité réseau et de stockage de nouvelle génération.
Premier adoptant du LAN 2.5 GbE intégré
2X plus rapide que jamais
- L'adoption d'un réseau local 2.5G fournit une connectivité réseau jusqu'à 2.5 GbE, avec des vitesses de transfert au moins 2 fois plus rapides par rapport à un réseau général 1GbE, parfaitement conçu pour les joueurs avec une expérience de jeu en ligne ultime.
- Compatible Ethernet RJ-45 Multi-Gig(10/100/1000/2500Mbps)
Connecter l'avenir - USB 3.2 Gen 2x2 Type-C®
Doté de la conception USB 3.2 Gen 2x2 qui double les performances par rapport à la génération précédente d'USB 3.2 Gen 2, il permet un transfert de données ultra-rapide jusqu'à 20 Gbps tout en se connectant à des périphériques conformes à l'USB 3.2. Grâce à l'USB Type-C® les utilisateurs peuvent profiter de la flexibilité de la connexion réversible pour accéder et stocker rapidement des quantités massives de données.
Audio haute résolution
Certifié Hi-Res Audio, ce qui signifie que le produit est capable de reproduire des fréquences allant jusqu'à 40kHz ou plus, ce qui garantit à l'utilisateur une qualité audio optimale à tout moment.
Immersive Gaming
ViBes
Codec audio HD haut de gamme Realtek
Le système audio HD ALC1220 120dB(A) SNR avec amplificateur de casque intelligent détecte automatiquement l'impédance de votre appareil audio porté sur la tête, évitant ainsi les problèmes de faible volume et de distorsion. Avec le nouveau contrôleur audio de la série VB, diffusez votre voix au monde entier de manière vibrante avec un SNR du microphone avant/arrière atteignant 110/114dB(A).
RGB FUSION
UEFI BIOS
EASY TUNE
System Information Viewer
ESTHÉTIQUE DÉTERMINANTE
Les cartes mères GIGABYTE intègrent plusieurs logiciels utiles et intuitifs pour aider les utilisateurs à contrôler chaque aspect de la carte mère et fournir un effet d'éclairage personnalisable avec une esthétique exceptionnelle pour s'adapter à votre propre personnalité.
Spectacle de lumière multizone
Offrant désormais plus de personnalisations LED que jamais, les utilisateurs peuvent véritablement adapter leur PC pour représenter leur style de vie. Grâce à la prise en charge complète de la technologie RGB et à la refonte de l'application RGB Fusion 2.0, l'utilisateur a un contrôle total sur les LED qui entourent la carte mère.
Remarque : les effets d'éclairage représentés le sont uniquement à des fins de démonstration. Les effets d'éclairage réels peuvent varier selon le modèle.
Avec une interface utilisateur intuitive intégrée, RGB Fusion 2.0 vous offre une meilleure solution pour personnaliser les effets d'éclairage sur tous les périphériques pris en charge. Qu'il s'agisse de cartes mères, de cartes graphiques ou de périphériques, vous pouvez personnaliser votre plate-forme de jeu avec votre propre style et montrer votre création en partageant les profils. En outre, le nouveau mode gaming rend les effets d'éclairage interactifs avec les jeux sélectionnés pour vous offrir l'expérience de jeu la plus immersive.
Synchronisation en un clic
Contrôle individuel à votre guise
BIOS
Nouvelle interface utilisateur
Le tout nouveau EASY MODE affiche les informations matérielles importantes sur une seule page, notamment l'horloge du CPU, la mémoire, le stockage et le ventilateur.
Mes favoris
Ajoutez les éléments utilisés régulièrement dans le menu favori pour un accès rapide.
Informations sur le stockage
Affiche toutes sortes d'informations sur le stockage, notamment l'interface SATA, PCIE et M.2.
Liste des changements
Liste de tous les changements avant de sauvegarder et de quitter le bios. Examinez rapidement les changements effectués.
Courbe de charge intuitive
Affichez clairement chaque paramètre d'étalonnage de la ligne de charge dans un graphique de courbe intuitif.
EasyTune™
EasyTune™ de GIGABYTE est une interface simple et facile à utiliser qui permet aux utilisateurs d'affiner les paramètres de leur système ou de régler les horloges et les tensions du système et de la mémoire dans un environnement Windows. Avec Smart Quick Boost, un clic suffit pour overclocker automatiquement votre système, offrant ainsi une augmentation des performances au moment où vous en avez le plus besoin.
System Information Viewer
System Information Viewer de GIGABYTE est un emplacement central qui vous donne accès à l'état actuel de votre système. Surveillez les composants tels que les horloges et le processeur, définissez votre profil de vitesse de ventilateur préféré, créez des alertes lorsque les températures deviennent trop élevées ou enregistrez le comportement de votre système ; telles sont les possibilités de System Information Viewer.
Q-Flash Plus
Solid Pin
ULTRA DURABLE
GIGABYTE Ultra Durable™ caractérise la durabilité de ses produits et son processus de fabrication de haute qualité. Les cartes mères GIGABYTE utilisent les meilleurs composants et renforcent chaque emplacement pour rendre chacune d'entre elles solide et durable.
Q-Flash Plus
Mettez facilement à jour le BIOS sans installer le processeur, la mémoire et la carte graphique.
Avec GIGABYTE Q-Flash Plus, vous n'avez pas besoin d'installer le CPU, la mémoire et la carte graphique ni d'entrer dans le menu BIOS pour flasher le BIOS. Il suffit de télécharger et d'enregistrer un nouveau fichier BIOS (renommé gigabyte.bin) sur la clé USB, puis d'appuyer sur le bouton dédié Q-Flash Plus et c'est parti !
Connecteurs d'alimentation Solid Pin
Les cartes mères Z690 disposent de connecteurs d'alimentation ATX 24 broches et ATX 12V 8+4 broches plaqués solidement pour offrir une alimentation stable en cas de surcharge du CPU.
Avantages du connecteur d'alimentation Solid Pin
- Une plus grande surface de contact pour l'électricité
- Une quantité de métal plus importante pour supporter une puissance et une chaleur plus élevées
- Ultra durable et durée de vie plus longue
* Les termes HDMI, interface multimédia haute définition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.
* Les spécifications et l'aspect du produit peuvent varier d'un pays à l'autre. Nous vous recommandons de contacter votre revendeur local pour connaître les spécifications et l'apparence des produits disponibles dans votre pays. Les couleurs des produits peuvent ne pas être parfaitement exacts en raison de variations causées par des variables photographiques ou les paramètres du moniteur et les images présentes sur notre site peuvent varier. Bien que nous nous efforçons de présenter des informations précises et complètes au moment de la publication, nous nous réservons le droit d'apporter des modifications sans préavis.
