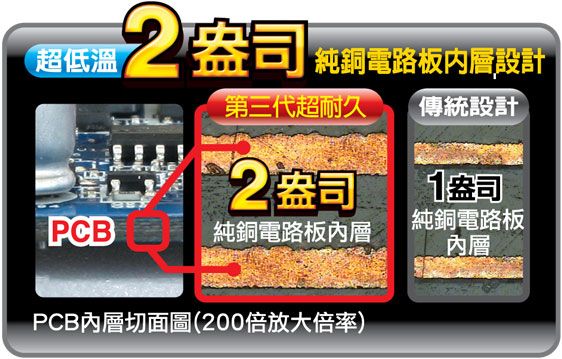

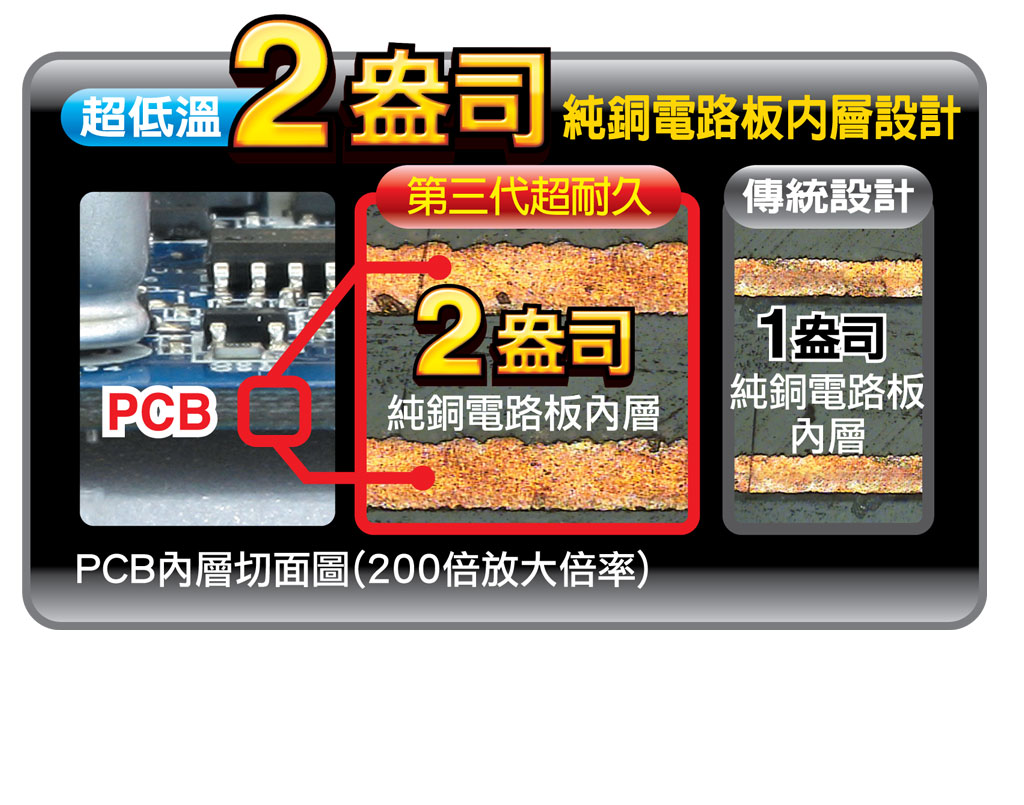

2盎司純銅電路板內層設計
降低系統運作溫度達50°C 及降低2倍阻抗 |
|
PCB (Printed Circuit
Board;印刷電路板)
2 盎斯純銅 PCB重量 = 1平方英尺 (12 英吋 x 12 英吋)
純銅PCB板重量. |
|
重量 |
厚度 |
1.0 oz |
35 µm (µ = micro) |
2.0 oz |
70 µm (µ = micro) |
|
|
|
|

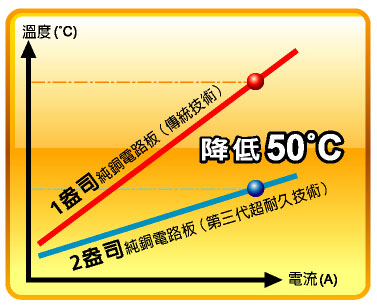

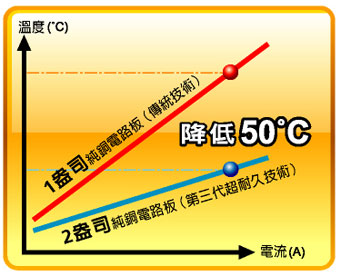

超低溫-降低系統運作溫度達50°C |
|
|
|
* CPU VRM 溫度量測方式 : 處理器於最嚴苛100%負載的運作條件下,搭配無氣流干擾的水冷式散熱,以確保溫度量測準確度。 |
|
|
|
2盎司純銅電路板設計能提供更有效益的散熱解決方案,更高效率地傳導分散主機板區域的熱源,如處理器區域熱源平均分散至整張主機板,實驗數據顯示,「技嘉第三代超耐久技術主機板」,相較於傳統主機板的運作溫度,可降低溫度達50°C。 |
|
硬體備置:
CPU : Intel Core 2 Quad Extreme QX6800
Memory : DDR2 800 512MB *2
VGA : NX73G-128D-RH |
|
測試環境:
工具: Intel P4MaxPower @ 100% Power
散熱方式: 使用無氣流干擾的水冷式散熱以確保溫度量測準確度
室溫: 25度C
|
|

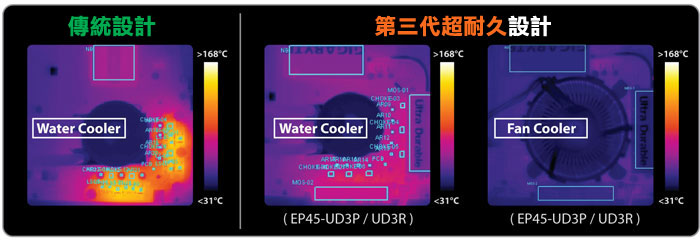

Infra Red CPU VRM Thermal Diagram |
|
* CPU VRM 溫度量測方式 : 處理器於最嚴苛100%負載的運作條件. |
|
|
低電阻式電晶體 |
‧ 低電阻式的設計可大幅降低電流進出時的能量損耗
‧ 低溫,體積小,絕佳的導熱性 |
在電晶體方面,技嘉決定採用低電阻式電晶體,這種電晶體是經過特別設計,能縮短電源切換時間,更快的完成收放電動作。使用這種特別昂貴的被動元件是因為低電阻式電晶體擁有更低的電源耗損,能夠更快速地切換完成工作相對地也能降低熱量的產生。 |
|
什麼是電晶體?
電晶體是用來掌控電流進出的裝置。 |
|
|
|
|
系統運作溫度 |
|
|
|
超低電阻式電晶體 |
降低16% |
|
一般電晶體 |
|
|
|
實際上,當比較普通電晶體時,低電阻式電晶體相對能夠降低16%的溫度。 |
|
|
|
|
|
|
Power Equation: P = I 2 x R
(P: Power, I : Current, R: Resistance) |
|
|
|
|
