機種名稱 |
 |
|
|

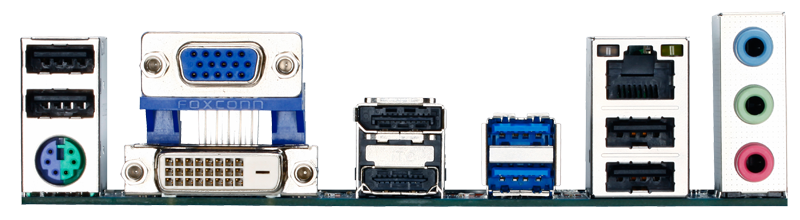

GA-Z77-HD4 |
|
 |
 |

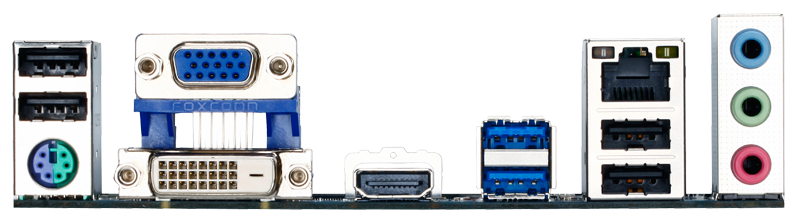

GA-Z77-HD3 |
|
 |
|

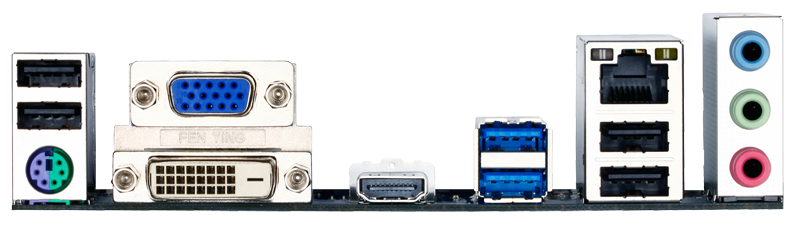

GA-B75M-HD3 |
|
 |
|
GA-H61M-HD2 |
|
中央處理器 |
Intel 22nm and 2nd gen Core CPUs |
Intel 22nm and 2nd gen Core CPUs
|
Intel 22nm and 2nd gen Core CPUs |
Intel 22nm and 2nd gen Core CPUs |
處理器腳位 |
LGA 1155 |
LGA 1155 |
LGA 1155 |
LGA 1155 |
晶片組 |
Intel Z77 晶片組 |
Intel Z77 晶片組 |
Intel B75 晶片組 |
Intel H61 晶片組 |
繪圖介面 |
1*PCI-E 3.0x16 +
1*PCI-E 2.0x4 |
1*PCI-E 3.0x16 +
1*PCI-E 2.0x4 |
1*PCI-E 3.0x16 |
1*PCI-Ex16 |
記憶體形式 |
雙通道 DDR3
3200/1600 MHz |
雙通道 DDR3
2800/1600 MHz |
雙通道 DDR3
1600/1333 MHz |
雙通道 DDR3
1600/1333 MHz |
記憶體插槽 |
4*DDR3 (最高支援 32 GB) |
4*DDR3 (最高支援 32 GB) |
2*DDR3 (最高支援 16GB) |
2*DDR3 (最高支援 16GB) |
擴充插槽 |
2*PCI-Ex1+ 2*PCI |
2*PCI-Ex1+ 2*PCI |
2*PCI-Ex1+1*PCI |
2*PCI-Ex1 |
SATA 插槽 |
2*SATA 6Gb/s
+
4*SATA 3Gb/s |
2*SATA 6Gb/s +
4*SATA 3Gb/s |
1*SATA 6Gb/s +
5*SATA 3Gb/s |
4*SATA 3Gb/s |
SATA RAID |
RAID 0,1,5,10 |
RAID 0,1,5,10 |
N/A |
N/A |
USB 插槽 |
4* USB3.0+8*USB2.0 |
4* USB3.0+8*USB2.0 |
4*USB 3.0+8*USB 2.0 |
10*USB 2.0 |
音效 |
8聲道高傳真音效 |
8聲道高傳真音效 |
8聲道高傳真音效 |
8聲道高傳真音效 |
網路介面 |
1*GbE LAN |
1*GbE LAN |
1*GbE LAN |
1*GbE LAN |
影像輸出
|
DispayPort/ HDMI/ DVI/
D-sub |
HDMI/ DVI/ D-sub |
HDMI/ DVI/ D-sub |
HDMI/ DVI/ D-sub |
特殊功能及軟體
|
Digital power,
3D BIOS,
Gen3 support,
CrossFire,
第4代超耐久經典版,
全固態電容,
On/Off Charge,Dual UEFI BIOS, Win8,3X USB Power
|
Digital power,
3D BIOS,
Gen3 support,
CrossFire,
第4代超耐久經典版,
全固態電容,
On/Off Charge,Dual UEFI BIOS, Win8,3X USB Power |
Intel SBA,
USB 3.0, SATA 3,
第4代超耐久經典版,
全固態電容,
On/Off Charge,Dual UEFI BIOS, Win8
|
第4代超耐久經典版,
全固態電容,
On/Off Charge,Dual UEFI BIOS, Win8
|
Form 尺寸 (mm) |
ATX (305x193) |
ATX (305x193) |
mATX (224x174) |
mATX (226x174) |
|
|
機種名稱 |
|
 |
|

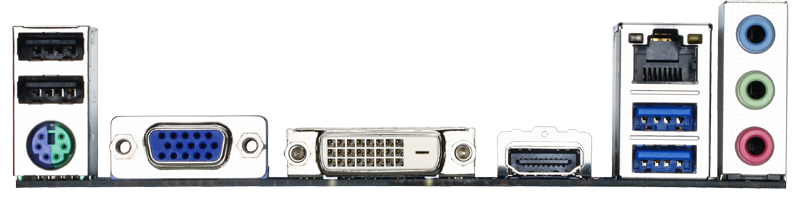

GA-F2A75M-HD2 |
|
 |
|

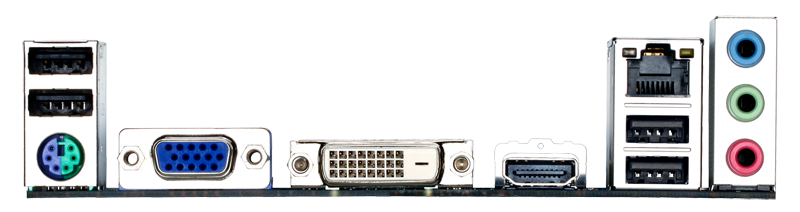

GA-F2A55M-HD2 |
|
中央處理器 |
AMD A-series APUs (DX11) / Athlon CPUs |
AMD A-series APUs (DX11) / Athlon CPUs |
AMD A-series APUs (DX11) / Athlon CPUs
|
處理器腳位 |
AMD Socket FM2 |
AMD Socket FM2 |
AMD Socket FM2 |
晶片組 |
AMD A85X 晶片組 |
AMD A75 晶片組 |
AMD A55 晶片組 |
繪圖介面 |
2*PCI-E 2.0 x16 (x16, x4) |
1*PCI-E 2.0 x16 |
1*PCI-E 2.0 x16 |
記憶體形式 |
雙通道 DDR3
1866+/1600/1333 MHz |
雙通道 DDR3
1866+/1600/1333 MHz |
雙通道 DDR3
1866+/1600/1333 MHz |
記憶體插槽 |
2*DDR3 (最高支援 64GB) |
2*DDR3 (最高支援 64GB) |
2*DDR3 (最高支援 64GB) |
擴充插槽 |
1*PCI-E 2.0 x1 + 1*PCI |
1*PCI-E 2.0 x1 + 1*PCI |
1*PCI-E 2.0 x1 + 1*PCI |
SATA 插槽 |
8*SATA 6Gb/s |
4*SATA 6Gb/s |
4*SATA 3Gb/s |
SATA RAID |
0, 1, 5, 10 (A85X) |
0, 1, 10 (A75) |
0, 1, 10 (A55) |
USB 插槽 |
4*USB3.0 + 8*USB2.0 |
4*USB3.0 + 6*USB2.0 |
8*USB2.0 |
音效 |
8聲道高傳真音效 |
8聲道高傳真音效 |
8聲道高傳真音效 |
網路介面 |
1*GbE LAN |
1*GbE LAN |
1*GbE LAN |
影像輸出 |
HDMI/ Dual-link DVI/ D-sub |
HDMI/ Dual-link DVI/ D-sub |
HDMI/ Dual-link DVI/ D-sub |
特殊功能及軟體 |
USB 3.0, SATA 3,
3+2 phase, 第4代超耐久經典版,
支援三螢幕輸出,
AMD Dual Graphics/ Eyefinity support , 全固態電容,
On/Off Charge,Dual UEFI BIOS, Win8 |
USB 3.0, SATA 3,
3+2 phase, 第4代超耐久經典版,
支援三螢幕輸出,
AMD Dual Graphics/ Eyefinity support, 全固態電容,
On/Off Charge,Dual UEFI BIOS, Win8 |
3+2 phase, 第4代超耐久經典版,
支援三螢幕輸出,
AMD Dual Graphics/ Eyefinity support, 全固態電容,
On/Off Charge,Dual UEFI BIOS, Win8 |
Form 尺寸 (mm) |
mATX (244x174) |
mATX (225x174) |
mATX (225x174) |
|
|
|
* HD : HDMI + DVI + D-SUB.
* 產品功能會依不同型號而有差異。 |
|
