CPU電源供應設計和突破世界紀錄
X58A-UD9主機板相同

電力提昇，絕佳效能，長效壽命

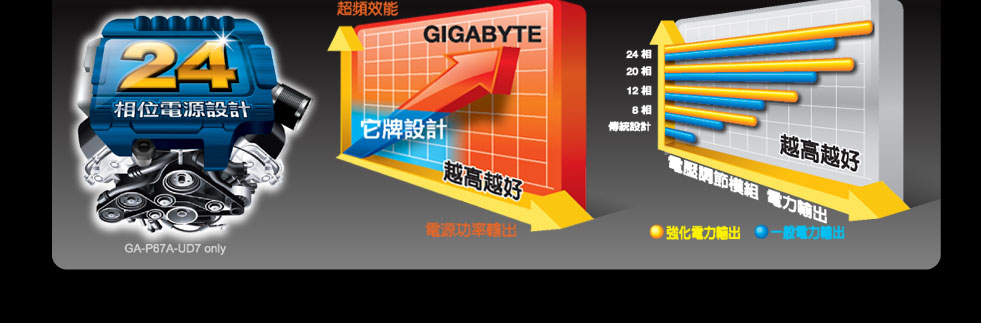

          最大CPU電源，榨出最大的CPU效能


就像汽車引擎的活塞和汽缸一樣，主機板電壓調節模組(VRM)的設計、元件的質量和電源相位的數量，對主機板的效能有很大影響。技嘉科技工程師首先要實現的重點不僅是使用這個關鍵領域最佳品質的的元件，更要搭配更多的電源相位，以便提供更多的電力給您的CPU。技嘉Z68系列主機板採用最新且重新設計的電壓調節模組(VRM)，承諾提供一流的系統效能和功率穩定性。只有最優質的元件和獨特的設計，結合雙電源切換和多段電源相位切換，你的CPU才可以從主機板享用比以前的主機板更多的電力。

  全新VRD 12 (Voltage Regulator Down規範) 設計
  技嘉全系列Z68主機板都採用通過Intel® VRD12認證的Intersil的PWM控制器！
技嘉Z68系列主機板採用Intel® 最新的 VRD12 規範設計，提供許多新功能，例如Serial VID(SVID)可以強化處理器和電壓調節器控制器之間的傳輸功率信息管理，可以更有效率地控制CPU和PWM控制器之間的信號，以提供一個更節能的平台。

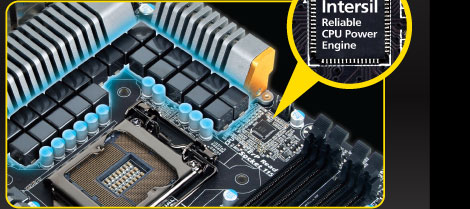

技嘉Z68系列主機板採用Intersil可靠的硬體CPU電源供應模組。Intersil公司是全球領先的高性能電源控制解決方案供應商，提供技嘉 主機板業界最高質量的CPU供電設計。


超反應！
無延遲，不需要類比及數位之間多次轉換
訊號從100％的硬體PWM控制器傳至VRM元件，不需要從類比信號轉換為數位，在轉換回類比，允許電壓的變化在不同處理器工作量下更快的反應。

超精準！
精密V-Core控制，沒有數位化誤差
訊號由100％硬體PWM控制器處理，可即時運作，不需要對訊號轉換成數位的波形進行採樣。這消除了訊號數位化抽樣誤差的風險，特別是在訊號快速變化的情況下。

技嘉Z68系列主機板實現了業界最新的 VRD 12 規格，為最新的第二代Intel® Core™處理器提供最精確的電源功率。


超穩定！
純硬體設計，沒有軔體損壞的風險
PWM信號進行處理過程沒有可編程邏輯涉及，所以因為編程錯誤而可能導致處理器損壞的風險較低。

超耐久！

絕佳的抗靜電防護及低雜訊干擾

降低靜電與電子雜訊的干擾，以延長元件的壽命並降低對PWM訊號的影響。

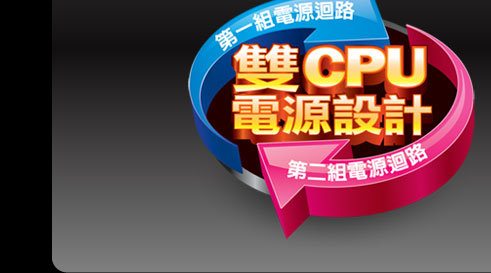

      雙CPU電源切換

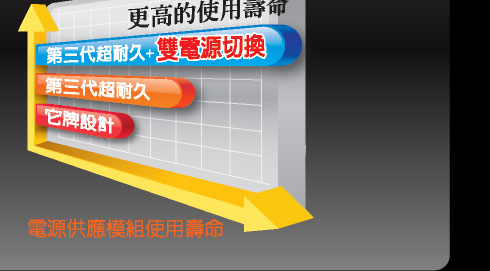

想像一下，一個工作站級的功耗設計被複製運用在一般電腦主機板！技嘉科技的專利雙電源切換技術允許CPUVRM的電源相位均勻地分配成2組電源相位協同運作。這樣的設計讓系統在負載較低時，讓其中一組電源相位休息，而另一組負責供電，不像傳統的電源設計，不管在什麼使用狀況，所有電源相位都持續運作，造成電力浪費與減少電子元件壽命。因此，技嘉雙CPU電源切換可以有效地減半每組電源相位的工作量，以增加主機板的耐用性和可靠性。

* 要啟用雙電源切換功能，您必須開啟技嘉第二代動態節能器(DES 2)應用程式。
* 並非所有型號都支援雙電源切換功能，請先參閱技嘉主機板官方網站並確認產品詳細規格。
  Power Phase Boost搭載多段切換
  技嘉Z68系列主機板也提供Power Phase Boost 搭載多段切換功能。
**此功能會伴隨雙CPU 電源切換一同啟動或關閉。

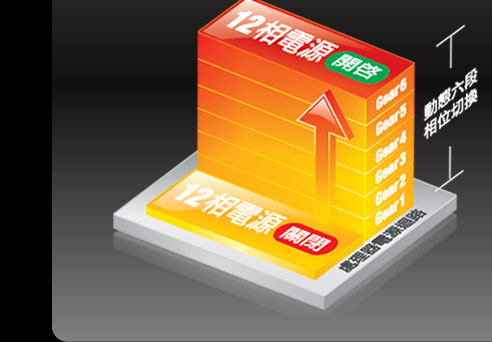

  一般負載
  啓動一組12相電源搭載動態六段切換

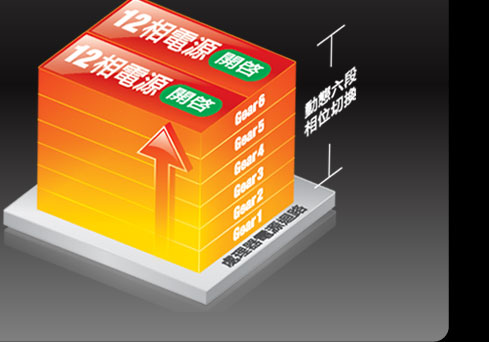

  高負載
  啓動全部24相電源搭載動態六段切換
**多段切換需要搭配技嘉動態節能器應用程式(DES)一同使用。
不同型號主機板每一段切換的相位會有所差距。
