Building the Ultimate Vista Premium System
Silent Pipe
All Solid Capacitor




เฮ้ คุณ GIGABYTE อะไรคือเทคโนโลยีที่เรียกว่า GIGABYTE Silent Pipe ล่ะแล้วมันจะเวิร์คมั้ยครับเนี่ย ?
-Ted H. จาก Tulsa, Ok USA

ขอบคุณสำหรับคำถามนะครับ Ted ว่าง่ายๆ เลยแล้วกัน เทคโนโลยี GIGABYTE Silent Pipe เป็นตัวระบายความร้อนไร้เสียงที่ติดตั้ง GIGABYTE Crazy Cool Technology เข้าไปด้วย ช่วยเพิ่มประสิทธิภาพในการระบายความร้อนจากส่วนประกอบต่างๆ บน Chipset และ CPU ทำให้ระบบมีความเสถียรเพิ่มขึ้นและทำงานได้เงียบ นอกจากนี้ GIGABYTE ยังได้พัฒนาเทคโนโลยีระบายความร้อนแบบ Silent Pipe II สำหรับการ์ด VGA ยี่ห้อ GIGABYTE ด้วยนะครับไว้ผมจะพูดเรื่องนี้อีกนิดหน่อยในตอนหลังนะครับ



  GIGABYTE Silent Pipe


GIGABYTE ได้ออกแบบระบบฮีตซิงค์ที่เป็นเอกลักษณ์สำหรับครอบโมดูล MOSFET ซึ่งก็คือตัวเชื่อมต่อทางเหนือและตัวเชื่อมต่อทางใต้ที่กระจายความร้อนได้อย่างมีประสิทธิภาพโดยไม่ต้องใช้พัดลม

Silent Pipe Technology integrated on the GIGABYTE GA-965P-DQ6




ตามภาพที่คุณเห็นจากด้านบน ฮีตซิงค์แบบทองแดงจะครอบส่วนที่เป็นชิปเซตทั้งหมดในขณะเดียวกันฮีตซิงค์ที่มีลักษณะคล้ายครีบปลาจะครอบส่วนที่เป็น MOSFET ที่มีกลุ่มท่อทองแดงเชื่อมต่อกับส่วนที่ว่านี้ไว้ทั้งหมด

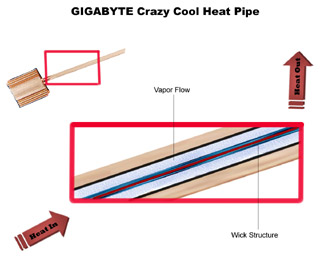

ภายในท่อทองแดงจะมีท่ออีกอันหนึ่งที่มีโครงสร้างคล้ายไส้เทียน โครงสร้างนี้ประกอบไปด้วยเส้นลวดบางๆ นำความร้อนจากฮีตซิงค์ โครงสร้างที่เหลือนั้นเต็มไปด้วยน้ำบริสุทธิ์และบุด้วยวัสดุแบบมีรูแทรกผ่านที่ได้รับการออกแบบมาเป็นพิเศษที่ช่วยให้ไส้ในระบายอากาศออกมาได้ วิธีการดังกล่าวจะคล้ายกับเซลล์ผิวหนังในร่างกายมนุษย์ที่ปล่อยให้น้ำซึมเข้าผิวหนังและผ่านออกจากผิวหนังได้

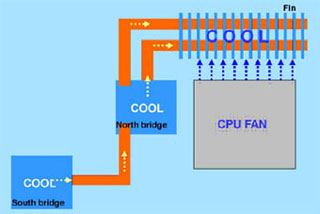

Crazy Cool Heat Flow

เมื่อชิปต่างๆ เริ่มร้อน เส้นลวดเล็กๆ ภายในโครงสร้างแบบไส้เทียนก็จะเริ่มส่งผ่านพลังงานความร้อนไปที่น้ำ จากนั้นน้ำก็เกิดร้อนพอที่จะระเหยกลายเป็นไอ เมื่อน้ำระเหยกลายเป็นไอแล้ว ไอน้ำก็จะลอดผ่านรูเล็กๆในโครงสร้างแบบไส้เทียน จากนั้นก็กระทบกับท่อที่อยู่ภายนอกและส่วนที่มีลักษณะคล้ายครีบปลาของเครื่องระบายความร้อนซึ่งออกแบบมาเป็นพิเศษ เครื่องระบายความร้อนที่คล้ายครีบปลานี้จะมีพื้นที่ผิวด้านนอกกว้าง โดยมีส่วนที่เป็นครีบปลาขยายออกไปเพื่อเชื่อมต่อกับเครื่องระบายความร้อนให้มากที่สุด ทั้งอากาศภายนอกและอากาศที่ออกมาจากพัดลมของ CPU ตอนที่ไอน้ำลอยไปถึงผิวด้านนอกแล้ว ไอน้ำก็จะเย็นลงแล้วกลายเป็นของเหลวอีกครั้ง ซึ่งเป็นส่วนที่เริ่มกระบวนการอีกครั้ง

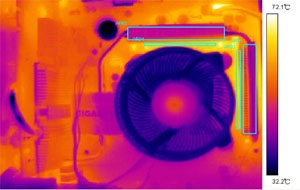

การระเหยและกลายเป็นของเหลวนี้ช่วยให้พลังงานความร้อนกระจายออกไปได้อย่างมีประสิทธิภาพมาก ในภาพแสดงความร้อนของเมนบอร์ด GIGABYTE GA-965P-DQ6 ด้านล่าง สังเกตว่า MOSFET ยังคงความเย็นอยู่ที่ 43 องศาเซลเซียสได้อย่างไร





DQ6 Maximum MOSFET Surface Temp. is 43◦ C





GIGABYTE Crazy Cool




GIGABYTE Crazy Cool คือพัดลม CPU แบบอลูมิเนียมที่ช่วยกระจายความร้อนในส่วนหลังของ CPU และตัวเชื่อมต่อทางเหนือของเมนบอร์ด GIGABYTE Crazy Cool ที่มีลักษณะเด่นตรงฮีตซิงค์ที่มีแผ่นรองความร้อนระหว่างตัวฮีตซิงค์และเมนบอร์ดนั้น จะกระจายความร้อนและนำความร้อนลงที่ส่วนล่าง ออกจากส่วนของ CPU ในเคสและส่วนที่เหลือของเมนบอร์ด






การกระจายความร้อนได้อย่างมีประสิทธิภาพผ่าน PCB และเคส ทำให้ผู้เล่นได้สนุกไปกับช่วงอายุการใช้งานของชิ้นส่วนต่างๆที่ยาวนานท่ามกลางอุณหภูมิต่ำและความเงียบสนิทซึ่งรวมการแสดงความร้อนสูงสุดบนชิปเซตเข้าไปด้วย ส่วนประกอบที่เพิ่มพลัง CPU และ PCB อีกทั้งยังช่วยเพิ่มความเสถียรและความสามารถในการโอเวอร์คล็อกในระบบของคุณได้โดยตรง นอกจากนี้การกระจายความร้อนได้อย่างมีประสิทธิภาพบนเมนบอร์ดช่วยป้องกัน PCB จากการเหนี่ยวนำและบิดเบี้ยวเนื่องจากอุณหภูมิสูง

เทคโนโลยี GIGABYTE Silent Pipe และ Crazy Cool ที่โดดเด่นบนเมนบอร์ด GIGABYTE ซีรี่ส์ DS4 และ DQ6 ระบายความร้อนบนเมนบอร์ดได้ไม่เท่ากันโดยไม่ต้องใช้พัดลมที่เสียงดังหรือส่วนเคลื่อนที่ต่างๆที่ทำให้เสียได้ง่าย



  GIGABYTE VGA Silent Pipe II Technology


นอกจากนี้ GIGABYTE ยังพัฒนาเทคโนโลยีระบายความร้อนแบบพิเศษสำหรับการ์ด VGA ต่างๆ ที่เรียกว่า Silent Pipe II Technology Silent Pipe II ที่ใช้อุณหภูมิที่แตกต่างกันระหว่างส่วนนอกของตัวระบายความร้อนนั้น จะสร้างระบบการนำความร้อนแบบธรรมชาติที่ส่งผ่านความร้อนไปยังส่วนนอกของตัวระบายความร้อนได้อย่างมีประสิทธิภาพโดยที่ไม่ต้องใช้พัดลมบนการ์ด VGA ก็ได้ หากต้องการศึกษาเพิ่มเติมเกี่ยวกับเทคโนโลยี GIGABYTE Silent Pipe II บนการ์ด VGA โปรดเข้าไปดูที่เวบเพจ GIGABYTE Silent Pipe II
