B650M DS3H (rev. 1.3)
As placas-mãe GIGABYTE B650 oferecem desempenho superior e recursos completos com durabilidade e estabilidade.
B650M DS3H (rev. 1.3)
AMD B650 Chipset
1/5
- Soquete AMD AM5: Suporta Processadores AMD Ryzen™ das Séries 7000 / 8000 / 9000
- Desempenho Inigualável: Solução VRM Digital de 6+2+1 Fases
- Dual Channel DDR5: 4*SMD DIMMs com Suporte para AMD EXPO™ e Intel® XMP
- Armazenamento SuperSpeed: 2*Conectores M.2 PCIe 4.0 x4
- Design Térmico Avançado & M.2 Thermal Guard: Para Garantir Estabilidade de Energia VRM & Desempenho de SSD M.2 25110
- EZ-Latch: Slot PCIe x16 com Design de Liberação Rápida
- Redes Rápidas: LAN 2.5GbE
- Conectividade Estendida: 2*DP, HDMI, 2*USB-C® 10Gb/s
- Smart Fan 6: Inclui Vários Sensores de Temperatura, Conectores de Ventilador Híbridos com FAN STOP
- Q-Flash Plus: Atualize o BIOS Sem Necessidade de Instalar o CPU, Memória e Placa de Vídeo
VISÃO GERAL
-
Conector de Alimentação de CPU com Pinos Sólidos
-
Design Digital VRM 6+2+1 Direto
- - Estágio de Potência Inteligente de 60A*
- - PCB de Cobre Duplo de 6 Camadas
- - PCB de Baixa Perda Preparada para PCIe 4.0
*A capacidade máxima de corrente do Estágio de Potência
é baseada na Fase VCORE. -
LAN 2.5GbE
-
4*USB 2.0
-
2*DisplayPort
-
HDMI
-
1*USB 3.2 Gen 2 Tipo-A + Tipo-C®
-
Botão Q-FLASH PLUS
-
2*USB 3.2 Gen1
-
2*Conectores de Desempenho de Armazenamento Ultra M.2
- - 2*PCIe 4.0 x4 M.2 com Proteções Térmicas Ampliada
-
Smart Fan 6
- - 4*Conectores de Ventoinha PWM/DC
- - Modo de Curva de Ventoinha Dual
-
Soquete AM5 Suporta
Processadores AMD Ryzen™ Série
-
Memória DDR5 Dual Channel SMD
-
USB 3.2 Gen 2 Tipo-C® Frontal
-
PCIe EZ-Latch
-
4*SATA 6Gb/s
-
RGB FUSION
- - 2*Conectores LED Endereçáveis
- - 1*Conector LED RG
-
Áudio Hi-Fi
- - Áudio HD 8-ch
- - Escudo de Ruído de Áudio
- - Capacitor de Áudio de Alta Qualidade
-
Multi-key
- - Funções múltiplas definidas pelo BIOS
- - Reset/Interruptor RGB/Ir diretamente para o BIOS/Modo Seguro
Desempenho Durável
As placas-mãe GIGABYTE Ultra Durable™, construídas com componentes ótimos por dentro e por fora, oferecem desempenho máximo e uma plataforma atemporal.

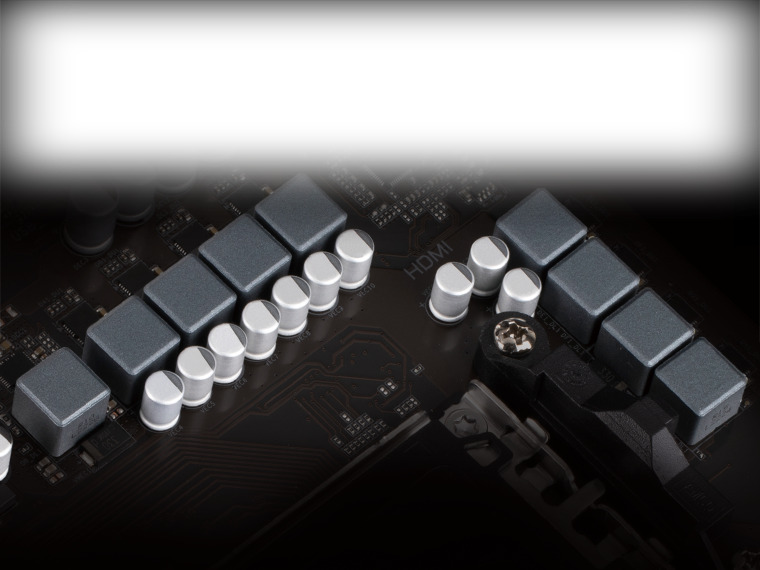

Solução Digital VRM 6+2+1 Fases
As placas-mãe da série UD da GIGABYTE utilizam um design PWM digital de 6+2+1 fases para suportar a nova geração de CPUs da AMD, oferecendo uma precisão incrível na entrega de energia aos componentes mais exigentes em termos de energia e sensíveis à energia da placa-mãe, além de proporcionar desempenho aprimorado do sistema e escalabilidade de hardware máxima.

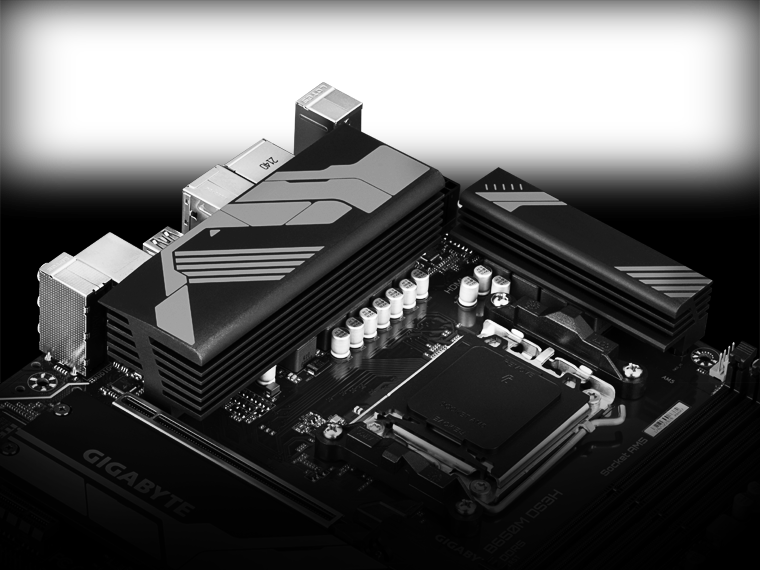

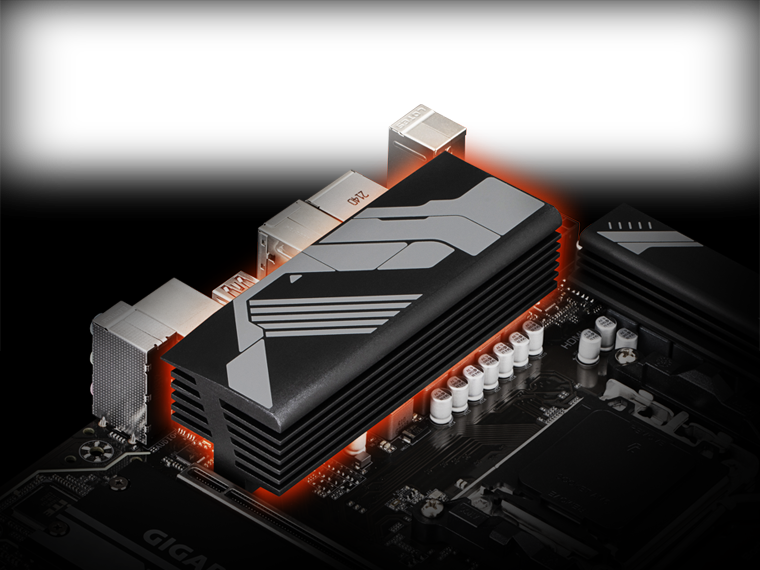

Dissipadores Térmicos Avançados
Dissipadores térmicos avançados para melhorar a eficiência térmica com um fluxo de ar e troca de calor mais eficazes.

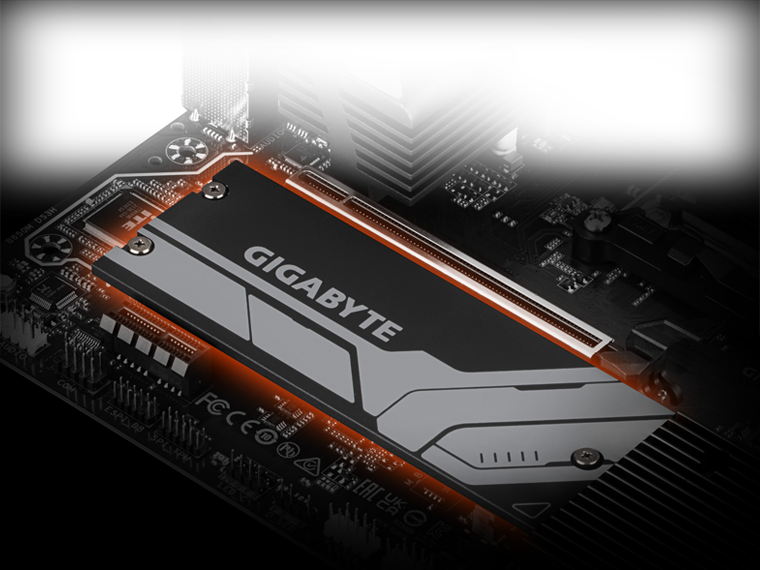

Proteção Térmica M.2
A Proteção Térmica M.2 previne o estrangulamento e gargalos de SSDs M.2 de alta velocidade, ajudando a dissipar o calor antes que se torne um problema.
PCB de 6 Camadas & Cobre Duplo
O design de PCB com cobre duplo reduz efetivamente a temperatura dos componentes devido à sua alta condutividade térmica e baixa impedância.
Suporte a EXPO & XMP
Overclock DDR5 EXPO & XMP até 6400 e Além*
A GIGABYTE oferece uma plataforma testada e comprovada com capacidade de overclock de memória até 6400 e além. Tudo o que os usuários precisam fazer para alcançar esse aumento extremo no desempenho da memória é garantir que seus módulos de memória DDR5 sejam compatíveis com AMD EXPO™/ Intel® XMP, e que a função EXPO/XMP esteja ativada e habilitada na placa-mãe GIGABYTE.
* Consulte a lista completa de suporte à memória validada.
* As características do produto podem variar de acordo com o modelo.
Suporte a EXPO & XMP
Desbloquear Voltagem DDR5
Modo Seguro
A placa-mãe fornece 5V fixo para a memória DDR5 nativa e a PMIC incorporada mantém a saída bloqueada a 1.1V para o IC da memória.
- • Design de circuito exclusivo da GIGABYTE desbloqueia o controle de voltagem da DDR5 nativa
- • Transforma o módulo de memória DDR5 nativa em memória DDR5 overclock
- • Aumenta o desempenho e a capacidade de overclock da memória DDR5
- • Suporta todos os fornecedores de PMIC para compatibilidade máxima
* A capacidade de overclocking da memória pode variar dependendo da configuração de hardware dos usuários
Suporte a EXPO & XMP
Design Exclusivo de Circuito DDR5 da GIGABYTE
Modo Programável
O design exclusivo da GIGABYTE desbloqueia o modo seguro da PMIC DDR5 nativa para o modo programável e controla a voltagem DDR5 nativa com uma ampla gama.
Suporte a EXPO & XMP

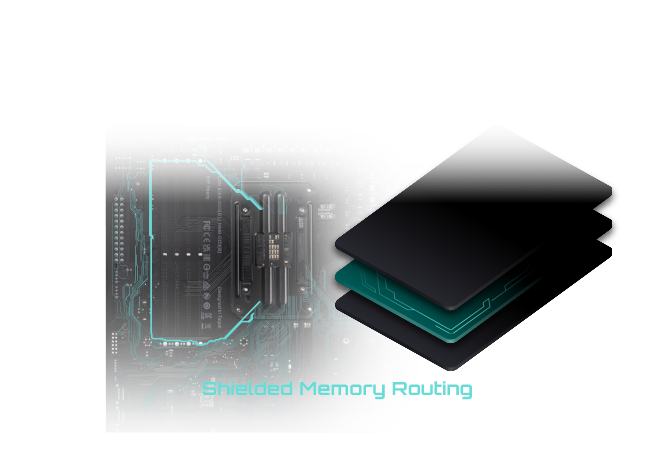

Roteamento de Memória Blindado
Todo o roteamento de memória está sob a camada interna do PCB, protegido por uma grande camada de aterramento para evitar interferências externas.
Suporte a EXPO & XMP
Suporte Duplo a EXPO e XMP
A placa-mãe AM5 da GIGABYTE suporta módulos de memória para overclock tanto AMD EXPO™ quanto Intel® XMP para máxima compatibilidade. A placa-mãe detectará automaticamente ambos os formatos de perfil no SPD; os usuários podem escolher habilitar um dos perfis no menu do BIOS e alcançar facilmente o desempenho de memória overclock.
Suporte a EXPO & XMP

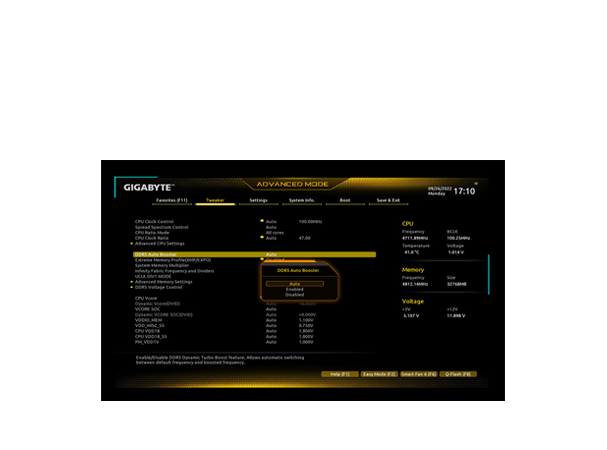

Acelerador Auto DDR5
Aumente automaticamente a frequência da DDR5 nativa para 5000MHz enquanto o sistema está sob carga pesada com um único clique.
Suporte a EXPO & XMP

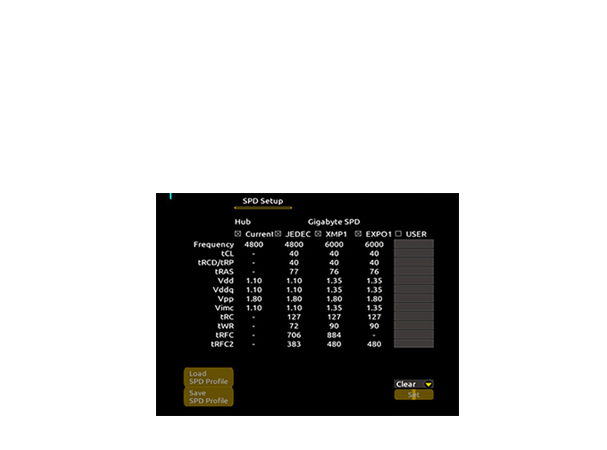

Perfil de Usuário AMD EXPO™ e Intel® XMP 3.0
- SPD Redefinido ou recuperado do banco de dados
- Simulação de Desempenho
- Salvar/Carregar Perfil
- Desempenho Overclockado
- Limpeza de Perfil
Defina e crie seu próprio perfil SPD para módulos de memória nativa, AMD EXPO™ e Intel® XMP 3.0. Um perfil definido pelo usuário pode ser salvo e carregado localmente ou a partir/de um dispositivo de armazenamento externo.
- Um perfil SPD vazio pode ser definido pelos usuários e levado para o próximo computador
- Simulação rápida do desempenho da memória com base em parâmetros de clock e timing fornecidos pelo usuário
- Função de salvar e carregar perfil para compartilhar seus parâmetros de memória online
Conectividade Futura
A conectividade definitiva com velocidades de transferência de dados ultrarrápidas através da próxima geração de redes e armazenamento.

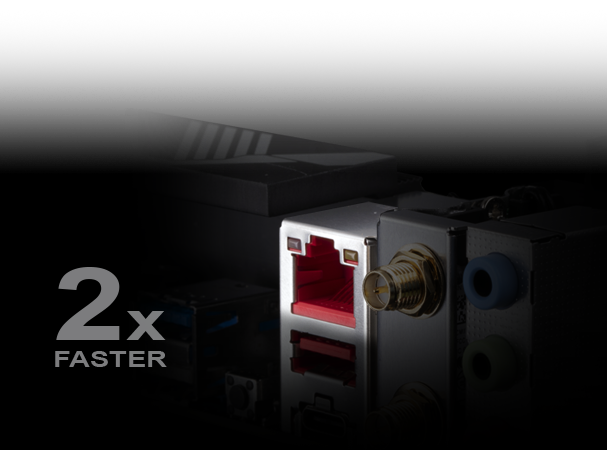

2.5GbE LAN
Potencialize seu gaming com LAN 2.5GbE. Alcance velocidades ultrarrápidas, latência mínima e desempenho imbatível para elevar sua configuração de jogo e dominar a competição.
Design de Hardware PCIe 4.0
As Placas-mãe GIGABYTE B650 estão prontas para trabalhar com dispositivos PCIe 4.0, que devem oferecer o dobro da largura de banda em comparação com os dispositivos PCIe 3.0 atuais. Para alcançar alta velocidade e manter uma boa integridade do sinal, o departamento de P&D da GIGABYTE utiliza PCBs de baixa impedância para proporcionar o máximo desempenho.

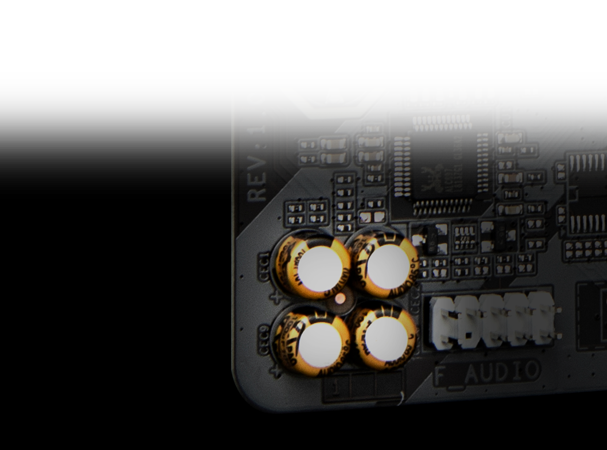

Áudio Hi-Fi
Fácil e Amigável
Design inovador e intuitivo de hardware, software e interface BIOS para criar seu estilo pessoal.
EZ-Latch
EZ-Latch
Desbloqueie o fecho do slot PCIe facilmente ao remover a placa gráfica do slot PCIe.
Q-Flash Plus
Q-Flash Plus
Atualize o BIOS facilmente sem instalar o CPU, memória e placa gráfica. Com o GIGABYTE Q-Flash Plus, você não precisa instalar o CPU, memória e placa gráfica, nem entrar no menu BIOS para atualizar o BIOS. Basta baixar e salvar um novo arquivo BIOS (renomeado para GIGABYTE.bin) em um pen drive, então pressione o botão dedicado Q-Flash Plus e pronto!
- PASSO 1: Conecte o cabo de alimentação de 24 pinos & 8 pinos na placa-mãe
- PASSO 2: Baixe o arquivo BIOS da placa-mãe e renomeie para "GIGABYTE.bin", salve no pen drive e conecte o pen drive na porta Q-Flash USB
- PASSO 3: Pressione o botão Q-Flash Plus e a placa-mãe começará a atualizar o BIOS automaticamente.
Smart Fan 6
Smart Fan 6
O Smart Fan 6 contém vários recursos exclusivos de resfriamento que garantem que o PC gamer mantenha seu desempenho enquanto permanece fresco e silencioso. Múltiplos conectores para ventoinhas podem suportar controladores PWM/DC e bombas, e os usuários podem definir facilmente a curva de cada ventoinha com base em diferentes sensores de temperatura na placa através de uma interface intuitiva.
-
Recursos de Resfriamento
- Suporte de Alta Corrente: Cada conector da ventoinha suporta controaldores PWM e DC e bomba de resfriamento por água, com até 24W (12V x 2A) e proteção contra sobrecorrente
- Controle de Precisão: Múltiplos pontos de controle de temperatura/velocidade da ventoinha para uma curva precisa
- Modo de Curva Dupla: Modo de Slope/Stair para diferentes cenários de usuário
- Fan Stop: A ventoinha pode parar completamente abaixo do ponto de temperatura especificado pelo usuário
Interface do BIOS Smart Fan 6
Interface do BIOS Smart Fan 6
- Melhoria na Interface da Curva da ventoinha: Aumentamos os pontos de controle de 5 para 7 e ampliamos o gráfico de velocidade da ventoinha para um controle mais preciso e fácil da curva.
- Modo de Gráfico Duplo Slope/Stair: A curva da ventoinha pode ser alternada rapidamente entre os modos Slope e Stair para diferentes cenários de usuário. O modo Slope é uma curva de velocidade da ventoinha linear e intuitiva. Com o novo modo Stair não linear adicionado, a ventoinha mantém a mesma velocidade entre intervalos de temperatura especificados.
- Entrada Manual: Para usuários avançados, fornecemos entrada manual da velocidade da ventoinha para um controle mais preciso.
- EZ Tuning: O usuário pode definir 4 pontos de EZ Tuning em temperatura/velocidade da ventoinha aproximadas, e o Smart Fan 6 pode gerar rapidamente uma curva de ventoinha.
- Perfil da Curva da ventoinha: O perfil da curva da ventoinha pode ser salvo na ROM do BIOS, e o perfil será mantido após a atualização do BIOS.
Nota: A imagem é para referência e pode variar de acordo com o modelo.

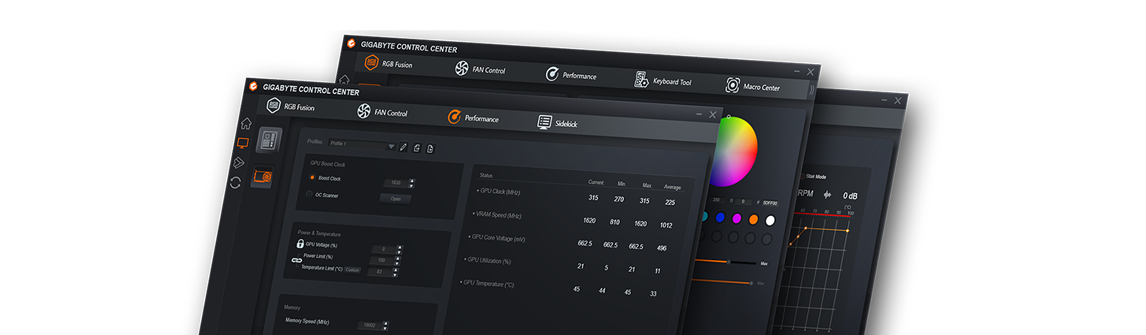

GIGABYTE Control Center
GIGABYTE Control Center
O GIGABYTE CONTROL CENTER (GCC) é um software unificado para todos os produtos suportados pela GIGABYTE. Ele fornece uma interface intuitiva recém-projetada para controlar todas as funções essenciais.
- Plataforma de software unificada para todos os produtos suportados pela GIGABYTE
- Interface intuitiva para uma experiência mais fácil
- Componentes de controle modularizados apenas para hardware instalado
- Função de atualização automática para manter o sistema atualizado e suportar futuros produtos
GUIA DE OVERCLOCK
GUIA DE OVERCLOCK
