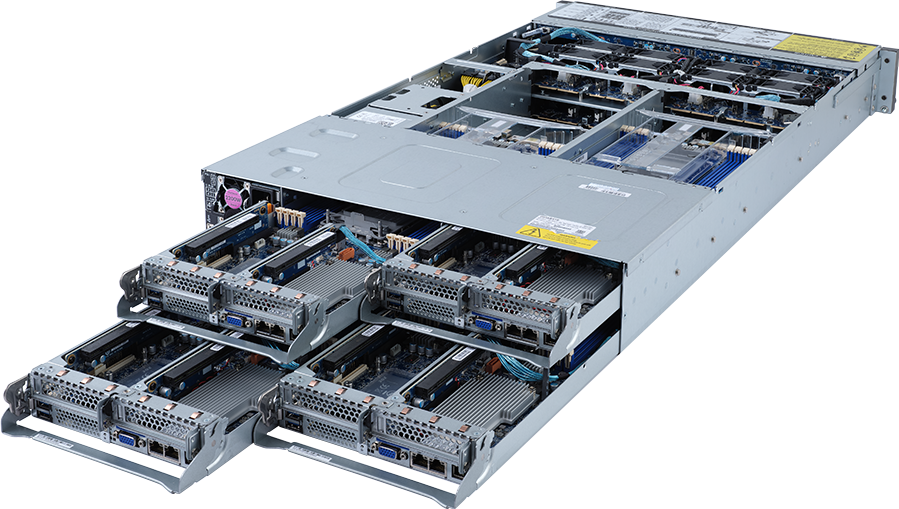

H262-PC0

High Density Server - 3rd Gen Intel® Xeon® Scalable - 2U 4-Node DP 8-Bay Gen4 NVMe/SATA/SAS
  • 2U 4-node rear access server system
  • Dual 3rd Gen Intel® Xeon® Scalable Processors per node
  • 8-Channel DDR4 RDIMM/LRDIMM, 64 x DIMMs
  • Supports Intel® Optane™ Persistent Memory 200 series
  • Dual ROM Architecture
  • 8 x 10Gb/s LAN ports via Intel® X710-AT2
  • 1 x CMC port
  • 8 x 2.5" Gen4 NVMe/SATA/SAS hot-swappable bays
  • 8 x LP PCIe Gen4 x16 slots
  • 4 x OCP 2.0 Gen3 x16 mezzanine slots
  • Dual 2200W 80 PLUS Platinum redundant power supply
Get a Quote
* Das vorliegende Material dient nur zur Referenz. GIGABYTE behalt sich das Recht vor, ohne Vorwarnung Inhalte zu verandern oder zu entfernen.
* Die beworbene Leistung basiert auf den maximal theoretischen Werten der Chipsatzhersteller oder von Organisationen, die die Interface-Spezifikationen erstellt haben. Die aktuelle Performance kann je nach Systemkonfiguration variieren.
* Alle Trademarks und Logos sind Eigentum der Markeninhaber.
* Aufgrund der Standard-PC-Architektur ist ein Teil des Speichers fur die Nutzung des Systems reserviert und daher kann die aktuelle Speichergrose von der Speicherangabe abweichen.

SPECIFICATIONS

Dimensions (WxHxD, mm)
2U 4-Node - Rear access
440 x 87.5 x 840
Motherboard
MH62-HD0
CPU
3rd Generation Intel® Xeon® Scalable Processors
Dual processor per node, 10nm technology
CPU TDP up to 270W

Please leave one PCIe slot empty if using processor with 270W TDP.

Note: If only 1 CPU is installed, some PCIe or memory functions might be unavailable.
Socket
Per Node:
2 x LGA 4189

Total:
8 x LGA 4189

Socket P+
Chipset
Intel® C621A
Memory
Per node:
16 x DIMM slots

Total:
64 x DIMM slots

DDR4 memory supported only
8-channel memory architecture
RDIMM up to 128GB supported
LRDIMM up to 128GB supported
3DS RDIMM/LRDIMM up to 256GB supported
1.2V modules: 3200/2933/2666 MT/s
LAN
Per node:
2 x 10Gb/s LAN ports (1 x Intel® X710-AT2)
Support NCSI function

1 x 10/100/1000 Mbps Management LAN

Total:
8 x 10Gb/s LAN ports (4 x Intel® X710-AT2)
Support NCSI function

4 x 10/100/1000 Mbps Management LAN
1 x CMC port
Video
Integrated in Aspeed® AST2500 x 4
4 x VGA ports
Storage
Per node:
2 x 2.5" Gen4 NVMe/SATA/SAS hot-swappable bays, from CPU_1

Total:
8 x 2.5" Gen4 NVMe/SATA/SAS hot-swappable bays, from CPU_1

SAS card is required for SAS devices support
SAS
Depends on SAS add-in cards
RAID
Intel® SATA RAID 0/1
Expansion Slots
Per node:
Riser Card CRSH01D:
- 1 x PCIe x16 (Gen4 x16) low-profile slot, from CPU_0

Riser Card CRSH01E:
- 1 x PCIe x16 (Gen4 x16) low-profile slot, from CPU_0

1 x OCP 2.0 mezzanine slot with PCIe Gen3 x8 bandwidth*, from CPU_0

Total:
Riser Card CRSH01D x 4:
- 4 x PCIe x16 (Gen4 x16) low-profile slots, from CPU_0

Riser Card CRSH01E x 4:
- 4 x PCIe x16 (Gen4 x16) low-profile slots, from CPU_0

4 x OCP 2.0 mezzanine slots with PCIe Gen3 x8 bandwidth*, from CPU_0

*Note: OCP 2.0 bandwidth is shared with onboard LAN. Onboard LAN would be disabled if OCP 2.0 Gen3 x16 bandwidth is needed.
Internal I/O
Per node:
1 x TPM header
1 x VROC connector
Front I/O
Per node:
1 x Power button with LED
1 x ID button with LED
1 x Reset button
1 x System status LED

Total:
4 x Power buttons with LED
4 x ID buttons with LED
4 x Reset buttons
4 x System status LEDs
*1 x CMC status LED
*1 x CMC reset button

*Only one CMC status LED and reset button per system.
Rear I/O
Per node:
2 x USB 3.0
1 x VGA
2 x RJ45
1 x MLAN
1 x ID LED

Total:
8 x USB 3.0
4 x VGA
8 x RJ45
4 x MLAN
4 x ID LEDs
*1 x CMC port

*Only one CMC port per system.
Backplane Board
Speed and bandwidth:
PCIe Gen4 x4 or SATA 6Gb/s or SAS 12Gb/s
TPM
1 x TPM header with SPI interface
- Optional TPM2.0 kit: CTM010
Power Supply
Dual 2200W 80 PLUS Platinum redundant power supply

AC Input:
- 100-127V~/ 14A, 47-63Hz
- 200-240V~/ 12.6A, 47-63Hz

DC Input: (Only for China)
- 240Vdc/ 12.6A

DC Output:
- Max 1200W/ 100-127V~
+12.12V/ 95.6A
+12Vsb/ 3.5A
- Max 2200W/ 200-240V~ or 240Vdc Input
+12.12V/ 178.1A
+12Vsb/ 3.5A

Note: The system power supply requires C19 power cord.
System Management
Aspeed® AST2500 Baseboard Management Controller
Aspeed® AST2520A2-GP Chassis Management Controller
GIGABYTE Management Console web interface

  • Dashboard
  • HTML5 KVM
  • Sensor Monitor (Voltage, RPM, Temperature, CPU Status …etc.)
  • Sensor Reading History Data
  • FRU Information
  • SEL Log in Linear Storage / Circular Storage Policy
  • Hardware Inventory
  • Fan Profile
  • System Firewall
  • Power Consumption
  • Power Control
  • LDAP / AD / RADIUS Support
  • Backup & Restore Configuration
  • Remote BIOS/BMC/CPLD Update
  • Event Log Filter
  • User Management
  • Media Redirection Settings
  • PAM Order Settings
  • SSL Settings
  • SMTP Settings
OS Compatibility
Citrix Hypervisor 8.2.0 or later

Red Hat Enterprise Linux 7.9 or later
Red Hat Enterprise Linux 8.2 or later
Red Hat Enterprise Linux 9.0 or later

SUSE Linux Enterprise Server 12 SP5 or later
SUSE Linux Enterprise Server 15 SP2 or later

Ubuntu 20.04 LTS or later
Ubuntu 22.04 LTS or later

VMware ESXi 6.7 Update3 P03 or later
VMware ESXi 7.0 Update2 or later
VMware ESXi 8.0 or later

Windows Server 2016
Windows Server 2019
Windows Server 2022
System Fans
8 x 80x80x38mm (16,300rpm)
Operating Properties
Operating temperature: 10°C to 35°C*
Operating humidity: 8-80% (non-condensing)
Non-operating temperature: -40°C to 60°C
Non-operating humidity: 20%-95% (non-condensing)
Weight
Net Weight: 27.4 kg
Packaging Dimensions
1180 x 779 x 300 mm
Packaging Content
1 x H262-PC0
8 x CPU heatsinks
1 x 3-Section Rail kit
Part Numbers
- Barebone package: 6NH262PC0MR-00-1*
- Motherboard: 9MH62HD0NR-00
- 3-Section Rail kit: 25HB2-AN6103-K0R
- CPU heatsink: 25ST1-453214-M1R/25ST1-453215-M1R
- Front panel board - CFPH004: 9CFPH004NR-00
- Backplane board - CBPH080: 9CBPH080NR-00
- Fan module: 25ST2-883828-D0R/25ST2-88382A-D0R
- Riser card - CRSH01D: 9CRSH01DNR-00
- Riser card - CRSH01E: 9CRSH01ENR-00
- LAN board - CLBH020: 9CLBH020NR-00
- Power supply: 25EP0-222003-D0S

Optional parts:

- VROC module: 25FD0-R181N0-10R (Supported for Intel SSD only)
- C19 power cord 125V/15A (US): 25CP1-018000-Q0R
- C19 power cord 250V/16A (EU): 25CP3-01830H-Q0R
- M.2 riser card - CMTP16Z: 9CMTP16ZNR-00
- Ring topology kit: 6NH262Z65SR-00-100
- RMA packaging: 6NH262PC0SR-RMA-A100
