GA-Z97X-Gaming 3 ‏(rev. 1.0)‏

شريحة ALC1150 هى شريحة صوتية عالية الأداء متعددة القنوات ذات صوت فائق الوضوح و التى تقدم للمستخدم متعة استماع فريدة من نوعها من خلال معدل نقاء صوتى يصل إلى 115dB SNR لضمان استمتاع المستخدم بأعلى جودة للصوت.

و تتيح شريحة الصوت ALC1150 عشر قنوات DAC و التى تدعم فى نفس الوقت 7.1 قناة صوتية بالإضافة إلى 2 قناة لمخارج الصوت الاستريو المستقلة (multiple streaming) و ذلك عبر مخارج صوت الاستريو بلوحة التوصيل الأمامية. هناك قناتان ستريو ADC مدمجتان لدعم مصفوفة الميكروفون مع تقنيات Acoustic Echo Cancellation (AEC), Beam Forming (BF), Noise Suppression (NS) . هذا و قد أحسنت شريحة الصوت ALC1150 استغلال تقنية تحويل الإشارات الصوتية التى تتميز بها شركة Realtek و ذلك لتقديم خرج صوتى (DAC) ذى جودة عالية بدرجة 115dB لمعدل الإشارة إلى الضوضاء و كذا تقديم تسجيل صوتى (ADC) ذى جودة عالية بدرجة 104dB لمعدل الإشارة إلى الضوضاء.

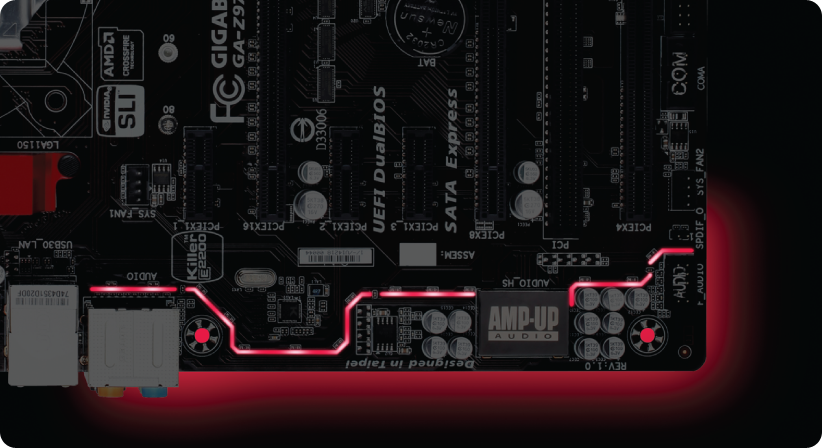

خصيصاً لمحترفى الألعاب تم تزويد السلسلة 9 من لوحات جيجابايت الرئيسية ذات تقنية التحمل الفائق بمكبر صوت ذى سعة كبيرة تجعله قادراً على تشغيل أصوات ذات أحمال كبيرة حتى 600Ω مما يتيح لمحترفى الألعاب الالكترونية الاستمتاع بصوت أكثر وضوحا ينقل أدق التفاصيل الصوتية بدون تشوش وذلك عند استخدام سماعات رأس ذات جودة عالية.

امكانيات أكثر مرونة للجرافيك من خلال دعم تقنيتي 3-Way CrossFire™ أو 2-Way SLI™ ، وهو ما يمنح أفضل أداء ممكن للجرافيك لمحترفى الألعاب الذين يرغبون في الحصول على أعلى معدل لتتابع الكادرات بدون التأثير على وضوح الصورة

تتميز السلسلة 9 من لوحات جيجابايت الرئيسية باحتوائها على وجهات SATA Express مدمجة و التى تتيح أداءً يفوق تقنيات SATA الحالية. و تتميز واجهات SATA Express بمعدل نقل بيانات يصل إلى 10Gb/s - و هو معدل أعلى بكثير من واجهات SATA Revision 3 (6Gb/s) - و الذى من شأنه أن يمنع تزاحم البيانات مع تقنيات NAND فى وحدات التخزين SSD فائقة التطور. هذا و تجمع واجهات SATA Express بين مميزات PCI-Express و SATA لتقدم نطاق نقل بيانات ذا سعة أكبر لتتيح بذلك لوحدات لتخزين المبنية على SATA Express أن تعمل بسرعة تماثل تلك التى تعمل بها وحدات التخزين المبنية على PCI-Express .

لقد تم تزويد لوحات جيجابايت الرئيسية G1 للالعاب بواجهة M.2 مدمجة لتركيب وحدات التخزين SSD لتقدم بذلك للمستخدم مميزات التوصيل الخاصة بواجهات PCI-Express . هذا و من خلال سرعة تقل بيانات تصل إلى 10 Gb/s تتيح واجهةM.2 أداء أكثر سرعة لوحدات التخزين بالقارنة بواجهات mSATA و واجهات SATA Revision 3 (6Gb/s)

تأتى درجة الوضوح 4K لتكون المحطة القادمة فى طريق تطور العروض فائقة الوضوح لتوفر للمستخدم وضوحاً غير مسبوق و واقعية مبهرة لعروض الفيديو و ذلك من خلال ما يقارب 4,000 pixels فى الوضع الأفقى أى ما يتعدى أربعة أضعاف وضوح العروض فائقة الوضوح الشائعة اليوم. و تتيح لوحات جيجابايت الرئيسية دعماً مباشراً لدرجة الوضوح4K من خلال معالج الجرافيك المدمج Intel® HD و واجهة HDMI

تعتبر واجهة العرض HDMI هى أحدث واجهات عرض الوسائط عالية الوضوح و القادرة على توفير نطاق لنقل البيانات تصل سعته إلى 5Gb/s و كذا نقل صوت عالى الجودة من خلال ثمانى قنوات. و من خلال قدرتها على نقل بيانات رقمية غير مضغوطة، تستطيع واجهة العرض HDMI التقليل من تداخل الإشارات الناتج عن تحويل البيانات من رقمية إلى تناظرية و ذلك سواء كانت المواد التى يتم نقلها مرئية أو مسموعة. بالإضافة إلى ذلك تتوافق واجهة العرض HDMI مع HDCP (High-bandwidth Digital Content Protection) مما يتيح لك عرض محتويات Blu-ray أو HD DVD و أى من المحتويات المحمية الأخرى.

تتطلب العديد من أنظمة الحاسبات الحالية ذات التبريد المائى واجهة إمداد طاقة لكل من مروحة تبريد المعالج و مضخة الماء. و تتميز سلسلة لوحات جيجابايت الرئيسية 9 بنظام التبريد OPT Fan و هو عبارة عن واجهة تركيب إضافية لمروحة تبريد المعالج و التى يمكن استخدامها لتوصيل مضخة ماء و ضبطها للعمل بالسرعة القصوى باستمرار. كما يمكن أيضاً استخدام نظام التبريد OPT Fan مع أنظمة التبريد عالية الأداء التى تستخدم مروحتين للتبريد.

تستخدم جيجابايت مكثفات صلبة بالكامل و دوائر Low RDS(on) MOSFETs منخفضة المقاومة و التى تتميز بقدرتها على العمل فى درجات الحرارة العالية لتتيح عمر افتراضى أطول.

لقد تم تزويد سلسلة لوحات جيجابايت الرئيسية 9 بمقبس معالج مطلى بطبقة من الذهب و هو ما يحقق للمحترفين الاستمتاع بمزيد من قوة التحمل و العمر الافتراضى الأطول لمقبس المعالج مع مرور الوقت بدون أى قلق من تعرض سنون التوصيل للتآكل.
