OC Ignition (Patent Pending) |
|
Thỉnh thoảng các tay ép xung muốn tắt máy nhưng vẫn muốn duy trì nguồn điện của một số thiết bị khác như ổ đĩa và quạt hệ thống. Nút OC Ignition sẽ giải quyết vấn đề này. |
|
|
|
| |
Nút OC Ignition cho phép nguồn điện cấp cho các thiết bị ổ đĩa và quạt hệ thống nhưng đang bị gián đoạn hoạt động trở lại mà không cần phải kích nguồn CPU. Điều này rất hữu ích khi bị tình trạng “Cold Bug” và bạn cần phải tăng nhiệt độ CPU đến mức nhất định để hoạt trở lại, nhưng vẫn muốn các quạt hệ thống vẫn tiếp tục để giảm đi độ ẩm.
Bằng cách duy trì nguồn điện cho SATA, OC Ignition ngăn ngừa thiệt hại cho các ổ đĩa, đồng thời tránh mất dữ liệu trên i-ram. |
OC Ignition còn được sử dụng trong trường hợp chỉ muốn kiểm tra các hệ thống làm mát bằng nước và các thùng máy đã được “độ” lại mà không cần phải khởi động hệ thống.
Các chức năng chính của OC Ignition
• Mở nguồn quạt và ổ đĩa mà không phải khởi động CPU
• Kích hoạt quạt để giảm độ ẩm khi sử dụng LN2
• Duy trì nguồn điện bị ngắt cho các ổ đĩa
• Kiểm tra trước hệ thống tản nhiệt nước để tránh bị rỉ
• Kiểm tra các hệ thống được "độ" lại mà không cần khởi động máy |
|
|
| |
| |

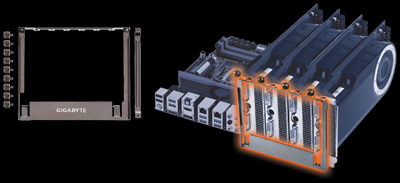

OC Brace |
Để tránh hư hỏng các khe PCIe hoặc không hoạt động do tiếp xúc không tốt khi lắp đặt cấu hình 4 card đồ họa nhưng không sử dụng thùng máy nhằm mục đích ép xung hay thử nghiệm hệ thống, GIGABYTE cung cấp 1 bảng khung với tên gọi OC Brace giúp cố định chắc chắn các card đồ họa. |
|
|
| |
| |
OC Touch |

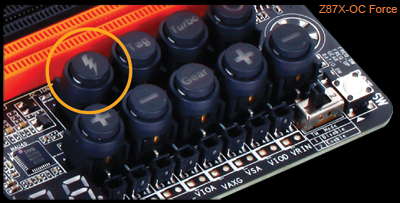

OC Touch là một dãy nút và công tắc độc đáo trên các bo mạch chủ chuyên ép xung của GIGABYTE. |
| |
OC Tag
Khi nhấn nút ngay lập tức sẽ áp dụng profile OC của người dùng mà không cần phải điều chỉnh các thông số thủ công. |
|
OC Turbo
Tự động tải cấu hình ép xung tối ưu do GIGABYTE lập sẵn cho CPU và bộ nhớ. |
|
OC Touch Buttons
Tăng/giảm tần số CPU, thay đổi BCLK và hệ số nhân. |
|
OC PCIe Switch
Tắt/mở các khe PCIe trên bo mạch chủ. |
|
| |
| |
| |
Clear CMOS
Dùng để xóa các thông số CMOS mà không mất các profile trước đó. |
|
OC Trigger Switch
:Chuyển trạng thái đang ở tần số cực cao sang thấp ngay lập tức. Sử dụng tần số thấp trong suốt quá trình khởi động, sau đó chuyển sang tần số cao chỉ bằng một công tắc. |
|
BIOS Switch
Giúp người dùng có thể lựa chọn BIOS mà họ muốn. Tính năng này cho phép so sánh các phiên bản khác nhau của BIOS để tinh chỉnh hiệu năng và sửa lỗi. |
|
| |
|
DualBIOS™ Switch
Kích hoạt hay vô hiệu hóa công nghệ GIGABYTE DualBIOS™. |
|
|
Settings Lock
Tự động ghi nhớ các thông số hoạt động tốt nhất, thậm chí sau khi “Clear CMOS”. |
|
| |
|
Direct to BIOS (DTB)
Vào BIOS ngay lập tức sau khi khởi động lại mà không cần ấn phím “Del”. |
|
|
|
Reset Button
Khởi động lại hệ thống. |
| |
Memory Safe
Giảm mức “Timing” của DDR3 để tăng khả năng tương thích bộ nhớ. |
| |
|
|
|
|
|
|
| |
| |

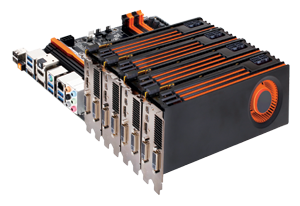

Hỗ trợ cấu hình nhiều card |
|
|
GIGABYTE Z87X-OC
Z87X-OC: Hỗ trợ cấu hình đồ họa mạnh mẽ
Được thiết kế đặc biệt khi sử dụng băng thông trực tiếp từ CPU cho 3 khe PCIe đầu tiên và đường tín hiệu từ PCH dành cho 1 khe thứ 4 điều này sẽ giúp người dùng có thể trãi nghiệm được sức mạnh khi ép xung sử dụng cấu hình nhiều card như AMD CrossFire™ 4-way và NVIDIA SLI 2-way. |
| |
 |
Hỗ trợ đồ họa 4-way |
|
Đường PCIe 3.0
trực tiếp từ CPU |
| |
Đường PCIe 2.0
trực tiếp từ PCH |
|
 |
Cấu hình nhiều card
tối ưu:
1 GPU: x16
2 GPU: x8, x8
3 GPU: x8, x4, x4
4 GPU: x8, x4, x4, x4 |
|
|
| |
| |
| |
GIGABYTE Z87X-OC Force
Hỗ trợ cấu hình 4-way:
Tích hợp 1 chip xử lý PLX để tăng số lượng đường tín hiệu PCIe lên gấp đôi giúp cho người dùng, các tay ép xung và các game thủ tận hưởng được sức mạnh vượt trội khi sử dụng cấu hình nhiều card mạnh mẽ: AMD CrossFire™ 4-way và NVIDIA SLI 2-way.
Đường tín hiệu trực tiếp PCIe 3.0 đến CPU:
Trong trường hợp chỉ sử dụng 1 card đồ họa, GIGABYTE dành riêng 1 khe PCIe 3.0 màu đen sử dụng băng thông trực tiếp từ CPU để tăng tốc card đồ họa nhanh hơn. |
|
| |
Đường tín hiệu PCIe 3.0
từ chip cầu nối PLX |
|
 |
*Đường tín hiệu PCIe 3.0
liên kết trực tiếp
đến CPU giúp
tăng tốc card đơn |
Cấu hình nhiều card
tối ưu:
1 GPU: x16*
2 GPU: x16, x16
3 GPU: 16, x8, x8
4 GPU: x8, x8, x8, x8 |
|
|
|
| |
| |
Công tắc OC PCIe |
Giúp người dùng có thể tắt/mở các khe PCIe trên bo mạch mà không cần phải tháo gỡ card. Đặc biệt hữu ích khi ép xung card bằng LN2 và sử dụng hệ thống làm bằng nước. |
|
|
| |
| |
OC PEG |
Là đầu cấp nguồn phụ dùng để cấp nguồn ổn định khi sử dụng cấu hình “khát nguồn” 4-way CrossFire™ |
|
|
| |
| |
OC Connect ((Chỉ có trên bo mạch Z87X-OC) |
OC Connect thực chất là 2 cổng USB nằm ở mép cạnh của bo mạch chủ đối diện với người ép xung để giúp dễ dàng lưu dữ liệu, nạp BIOS hoặc cài đặt phần mềm trên một benchtable. Thiết kế dành cho ép xung chuyên nghiệp hoặc thử nghiệm hệ thống trước khi lắp vào thùng máy, OC Connect giúp thuận tiên hơn so với các cổng nằm phía sau bo mạch. |
|
|
| |
| |
| |
Các tính năng và linh kiện thực tế có thể khác nhau theo từng model.
Hình ảnh chỉ để tham khảo. |
|
