Một truyền thuyết mới đã được sinh ra

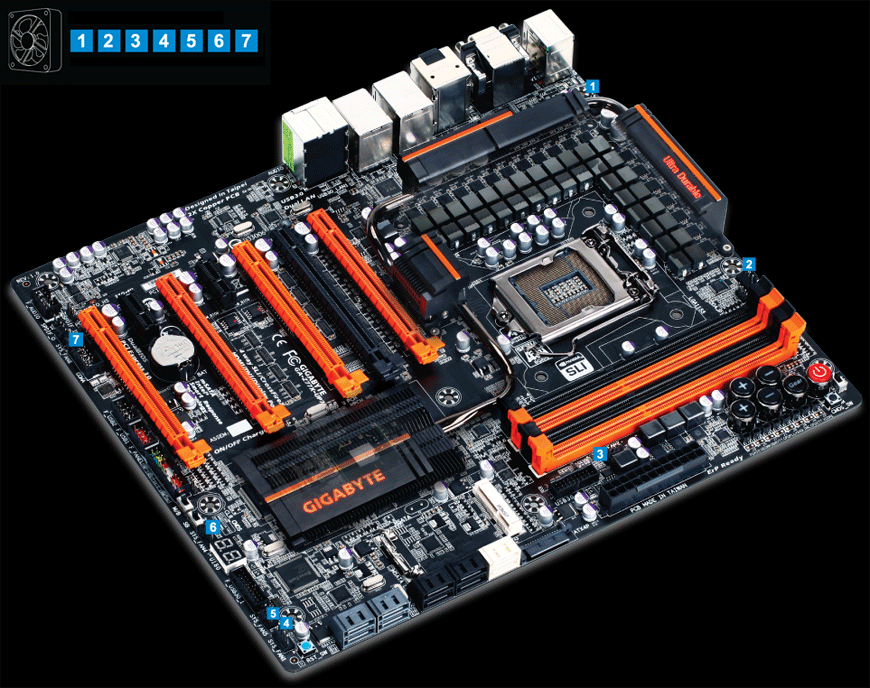

GIGABYTE đã hé lộ bo mạch chủ quan trọng, mới nhất Z77X-UP7. Thiết kế dành riêng cho ép xung chuyên nghiệp, GIGABYTE Z77X-UP7 là bo mạch chủ mà các tay ép xung thiện chiến đang tìm cách để hạ bệ kỷ lục thế giới của nó. Hiện nay mức xung kỷ lục được thực hiện trên bo mạch chủ Z77X-UP7 kết hợp với CPU Intel® Core™ i7 là 7.102Ghz. |
|

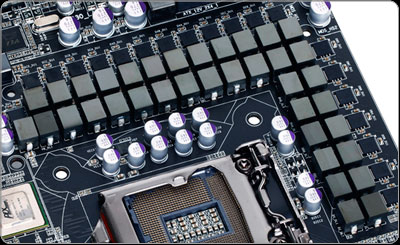

Industry Leading
32+3+2 Phase
CPU Power Design |

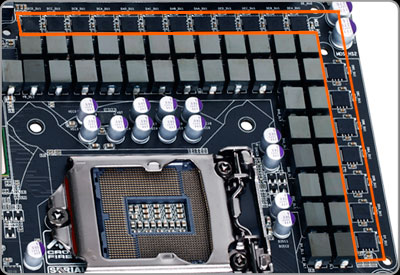

Bo mạch chủ GIGABYTE Z77X-UP7 cung cấp nguồn điện mạnh mẽ thông qua thiết kế 32+3+2 phase (32 phase cho CPU, 3 phase dành cho đồ họa tích hợp iGPU, 2 phase VTT). Với số lượng phase đếm được cao nhất ngành, bo mạch chủ Z77X-UP7 có thể chia sẽ khối lượng công việc giữa 32 phase với nhau, đảm bảo nhiệt độ hoạt động thấp hơn và cung cấp tối đa nguồn điện cho CPU. |
| |
|
|

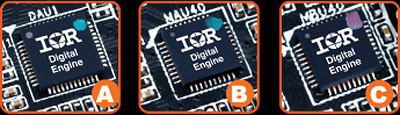

True All
Digital
PWM Design |
 Các bo mạch chủ GIGABYTE Z77X-UP7 tận dụng lợi thế của mảng quản lý nguồn điện Digital để cấp phát nguồn điện cho CPU Intel Core thế hệ 3. Hoàn toàn sử dụng các bộ điều khiển digital đồng nghĩa với việc các nguồn điện được cấp phát chính xác đến các khu vực nhạy cảm đòi hỏi nhiều nguồn hơn. |
| |
|
All Digital Power |
| |
| |

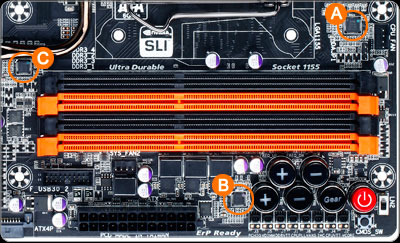

4 khu vực nguồn chính |
|
|
| |
Tiện ích GIGABYTE 3D Power* |
|
|
|
|
Các bo mạch chủ GIGABYTE Z77 sê-ri 7 trang bị tính năng quản lý nguồn điện CPU và bộ nhớ. Những thông số này rất quan trọng, chúng quyết định PWM digital sẽ cung cấp nguồn điện đến các khu vực nhạy cảm của bo mạch như thế nào, và có thể giúp người sử dụng nhanh chóng nhận được kết quả ép xung cao và ổn định nhất.
|
*Thông số thay đổi theo từng model |
|
|
|
| |
|
Ultra Durable™ 5 |
|
|
| |
|
Cực mát, từ trong ra ngoài |
Các bo mạch chủ Ultra Durable™ tốt nhất của chúng tôi
GIGABYTE một lần nữa đã nâng mức xếp hạng “chất lượng và độ bền” bo mạch chủ với công nghệ Ultra Durable™ 5, được trang bị các linh kiện có khả năng chịu và cấp dòng cao nhằm cung cấp nguồn điện có chất lượng cao nhất cho CPU, để đạt hiệu năng phá vỡ kỷ lục, hoạt động mát mẻ và hiệu quả và kéo dài tuổi thọ bo mạch.
|
|
Tần công suất cao 60A có độ thất thoát thấp, hiệu quả cao hơn và duy trì nhiệt độ xuất sắc |
| |
|
| |
|
High Side
MOSFET |
| |
|
|
Driver IC |
|
|
| |
|
|
Low Side Mosfet |
|
|
| |
Siêu mát, Siêu hiệu quả, Siêu hiệu năng |
MOSFET truyền thống |
IR3550 PowIRstage® |
|
| |
* Kết quả thử nghiệm chỉ để tham khảo. Kết quả có thể thay đổi tùy theo cấu hình hệ thống.
* Nhiệt độ thấp hơn đến 60° C. Kết quả nhận được nhờ sử dụng 4 phase IC IR3550 PowIRstage® với lớp PCB bằng đồng dầy 2x và 4 phase D-Pak MOSFET @ 100A hoạt động trong 10 phút không sử dụng tản nhiệt |
|
|
| |
|
|

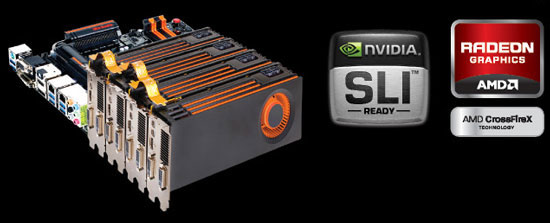

4-Way Graphics |
GIGABYTE Z77X-UP7 cung cấp nền tảng đồ họa có khả năng mở rộng, hỗ trợ cả 2 4-way ATI CrossfireX và Nvidia SLI. Cung cấp kết nối PCI Express 3.0 8x trên cả 4 khe, Z77X-UP7 cho khả năng dựng hình 3D siêu mượt, tỷ lệ khung hình cực nhanh và tăng cường tính tương thích đồ họa cho người sử dụng muốn đạt được các cấp độ hiệu năng đồ họa cao nhất từ hệ thống của mình. |
|
- PCI_e x16 thế hệ 3 liên kết trực tiếp với CPU
Khe PCI Express x16 màu đen liên hệ trực tiếp đến CPU, không cần phải thông qua PLX chip. Điều này giúp cho tốc độ kết nối nhanh nhất có thể cho việc benchmark card đồ họa đơn. |
| |
|
OC-BIOS |
3D BIOS™ |
 GIGABYTE đã phác thảo lại hoàn toàn trải nghiệm BIOS truyền thống, cung cấp cho người sử dụng chuyên nghiệp một thiết kế UEFI BIOS độc quyền. Tích hợp giao diện đồ họa cao cấp có chứa hình ảnh đồ họa 32 bit và giao diện điều hướng chuột thân thiện, GIGABYTE 3D mode cho phép người dùng mới làm quen mới máy tính và người sử dụng thông thường nắm rõ các khu vực trên bo mạch sẽ bị ảnh hưởng khi điều chỉnh thông số máy tính, từ đó hiểu hơn về các chức năng của BIOS. Advanced Mode cung cấp một môi trường UEFI BIOS toàn diện được thiết kế đặc biệt cho các tay ép xung và người dùng chuyên nghiệp muốn làm chủ hoàn toàn phần cứng máy tính của họ. |
| |
Công nghệ Dual UEFI BIOS |
  Trái tim của công nghệ 3D BIOS là một cặp ROM BIOS, chứa công nghệ UEFI BIOS được thiết kế độc quyền của GIGABYTE, tích hợp công nghệ đăng ký bản quyền GIGABYTE DualBIOS™, giúp tự động khôi phục dữ liệu BIOS khi BIOS chính bị hư hỏng. |
| |
|
Công tắc chuyển BIOS
Với công tắc chuyển đổi BIOS, người sử dụng có thể tự chọn lựa BIOS để sử dụng (BIOS chính hoặc BIOS phụ), cho phép gán 1 BIOS để sử dụng thông thường, và BIOS còn lại cho cấu hình ép xung. Người dùng cũng có thể dễ dàng so sánh giữa 2 phiên bản BIOS khác nhau, một tính năng rất có ích khi muốn cập nhật BIOS mới, nhưng không muốn bỏ cấu hình có sẵn.
DualBIOS™ Disable Switch
Sử dụng DualBIOS™ Disable Switch, người sử dụng có thể tắt tính năng khôi phục DualBIOS, giúp tiết kiệm thời gian giữa những lần ép xung không thành công.
|
| |
|
OC-Touch |
OC-Touch cho phép các overclocker nhận được hiệu năng hệ thống tốt nhất một cách nhanh chóng và dễ dàng. Nút OC-Touch trên bo mạch giúp cho các overclocker tự tay điều chỉnh các hệ số CPU, hệ số nhân và xung clock…tăng lũy tiến từ 1 MHz hoặc 0.1 MHz. Những thay đổi này có thể thực hiện theo thời gian thực, cho dù đang ở trong môi trường BIOS, DOS hay Windows thì cũng không cần phải khởi động lại. Vì vậy người sử dụng có thể nhanh chóng tinh chỉnh hệ thống và tìm ra tần số tối ưu dành cho CPU. Một nút OC phía sau bo mạch cho phép những người mới tập ép xung tự động tải các cấu hình đã được lập sẵn trước khi tiếp tục với OC-Touch để nhanh chóng tìm ra thông số tốt nhất của CPU. Một module đo điện áp trên bo mạch được tích hợp để hỗ trợ người sử dụng giám sát nguồn điện của các linh kiện. |
| |
|
OC Gear |
|
| |
|
BCLK steppings. |
LN2 mode |
| |
|
|
Nút chỉnh hệ số CPU
Up(+)/Down(-) |
|
|
| |
|
|
| |
|
|
Nút chỉnh BCLK
Up(+)/Down(-)
|
|
|
| |
|
|
| |
Điểm đo điện áp |
Clear
CMOS |
Người sử dụng có thể cắm que đo để biết mức điện áp của các linh kiện |
|
|
| |
|

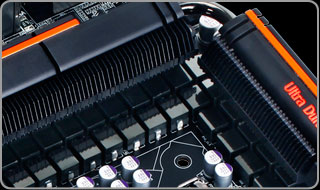

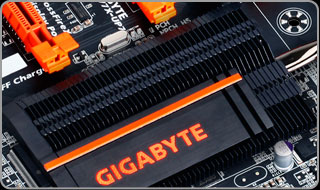

Thin Fin Cooling Design |
GIGABYTE đã tạo ra một thiết kế tản nhiệt mới “Thin Fin” với dấu hiệu màu cam nổi bật - GIGABYTE OC. Trang bị các lá kim loại cực mỏng, bộ tản nhiệt cung cấp khu vực bề mặt tiếp xúc lớn hơn vì vậy quá trình trao đổi nhiệt xảy ra nhanh hơn. |
| |
|
|
|
| |
|
|

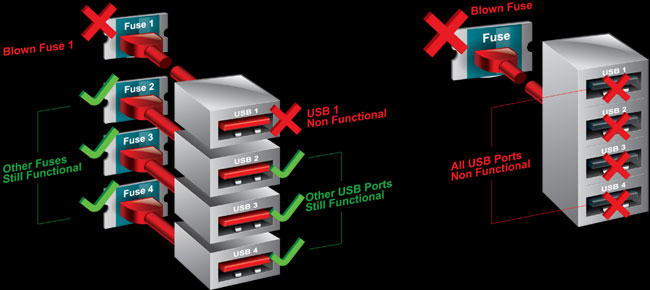

One Fuse per USB Port |
GIGABYTE thiết kế 1 cổng USB 1 cầu chì |
Thiết kế truyền thống 1 cầu chì cho nhiều cổng USB
|
|
|
| |
3X USB Power |
Các bo mạch chủ GIGABYTE trang bị tính năng 3x USB Power Boost giúp cấp thêm nguồn điện và tương thích tốt hơn cho các thiết bị USB. Thiết kế USB power độc đáo của GIGABYTE có khả năng cung cấp nguồn điện ổn định cho các mức nguồn khác nhau, giúp tăng cường khả năng tương thích thiết bị USB hơn. Thêm vào đó, các cầu chì chuyên dụng có trở kháng thấp hơn giúp đảm bảo mức áp trôi thấp hơn, và cung cấp nguồn điện đầy đủ và ổn định hơn.. |
| |
|
Tính năng USB On/Off Charge |
|
GIGABYTE giúp sạc nhanh iPhone / iPad / iPod Touch
|
Công nghệ GIGABYTE On/Off Charge cho phép sạc các thiết bị như iPhone, iPad và iPod touch khi ở trạng thái stand by, hoặc thậm chí đã tắt. Rất nhiều thiết bị di động có thể sạch thông qua cổng USB của máy tính miễn là hệ thống được kết nối đến nguồn điện. Khởi đầu từ tính năng GIGABYTE 3x USB Power được đánh giá cao, On/Off Charge có thể cung cấp nguồn điện nhiều hơn đến các thiết bị thông qua cổng USB trên bo mạch chủ GIGABYTE so với cổng USB thông thường. |
| |
| |
| |
|

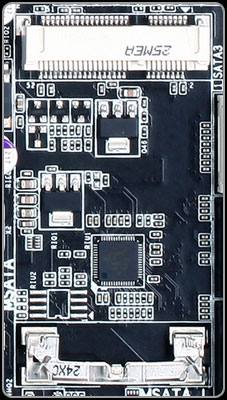

mSATA Connector Onboard |
|
Hỗ trợ mSATA SSD độc đáo |
Bo mạch chủ GIGABYTE Z77X-UP7 được tích hợp 1 khe mSATA, cho phép người sử dụng tận dụng được công nghệ tiên tiến của SSD như: Intel® Smart Response và Intel® Rapid Start. Gắn kết một ổ mSATA SSD trực tiếp lên bo mạch có thể tăng cường hiệu năng máy tính tốt hơn với thời gian đáp ứng, khởi động nhanh hơn.
Đơn giản và hiệu quả
mSATA có thể lắp đặt dễ dàng, ít chiếm khoảng trống, ít tiêu thụ diện năng và không cần sử dụng cáp nối.
Hiệu quả chi phí
mSATA có chi phí hiệu quả hơn SSD thông thường, ít chiếm chỗ trên PCB và không cần khay mở rộng để lắp đặt.
Sử dụng Bus SATA không phải PCIe
mSATA SSD sử dụng giao diện mini-PCIe để kết nối trực tiếp đến bo mạch thông qua bus dữ liệu SATA, không chiếm dụng băng thông PCIe.
|
| |
|
80 Port
Debug Display |
|
Tích hơp đèn báo hiệu Debug LED trên bo mạch chủ để hiển thị tình trạng hệ thống. |
| |
|
Các cổng phía sau |
| |
|
|
Cổng Optical
Ngõ ra âm thanh |
Dual LAN
(Bao gồm Intel® GbE LAN) |
| |
Cổng PS/2 |
Cổng VGA |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
HDMI |
|
|
| |
USB 3.0 |
Cổng DVI |
DisplayPort |
USB 3.0 |
110dB 8-ch
HD Audio |
|
|
*Kết quả thử nghiệm chỉ để tham khảo. Kết quả có thể thay đổi tùy theo cấu hình hệ thống. |
Hình ảnh chỉ để minh họa. Đặc tính của bo mạch chủ thay đổi tùy theo model. |
| |
|
|
