Assemble Your Own All-in-One PC with GIGABYTE Thin Mini-ITX Motherboards
ในอนาคต All-in-One PCs จะกลายเป็นทางเลือกที่นิยมมากยิ่งขึ้นสำหรับผู้บริโภคที่ต้องการสัมผัสประสบการณ์การใช้งานเครื่องคอมพิวเตอร์แบบครบวงจร และเน้นการประหยัดพื้นที่ ซึ่งเมื่อไม่นานมานี้ผู้ผลิตหลายๆ ราย ได้พัฒนารูปแบบโครงสร้างเครื่องคอมพิวเตอร์ All-in-One ให้กลายเป็นมาตรฐานที่มีความทันสมัย ด้วยนวัตกรรมที่มีขนาดเล็กกะทัดรัด ไม่เพิ่มค่าใช้จ่าย และลดข้อจำกัดในด้านงานดีไซน์ที่รวมเป็นชิ้นเดียวกัน. ซึ่งมาตรฐาน Intel®’s new Thin Mini-ITX standard ไม่ใช่แค่เพียงการปรับเปลี่ยนแนวทางการออกแบบของผู้ขาย และผู้ผลิตเท่านั้น แต่มันยังอนุญาตให้ผู้ใช้งาน DIY สามารถสร้างสรรค์เครื่องคอมพิวเตอร์ ในแบบฉบับของตัวเองได้อีกด้วย.. มาตรฐาน Thin Mini-ITX standard นับเป็นแนวทางการออกแบบใหม่ที่ช่วยทำให้การสร้างสรรค์เครื่องคอมพิวเตอร์ All-in-One PC กลายเป็นเรื่องที่ง่ายดาย โดยจะมีลักษณะงานดีไซน์ที่ทำให้ตำแหน่งการวางเมนบอร์ดมีความสัมพันธ์กันตัวโครงสร้าง chassis. โดยในปัจจุบันมีเพียงเมนบอร์ด GIGABYTE 8 series Thin Mini-ITX เท่านั้น ที่สนับสนุนมาตรฐาน Thin-Mini-ITX, โดยเมนบอร์ดจะสนับสนุนการทำงานร่วมกับหน่วยประมวลผล 4th generation Intel® Core™ processors ที่มี onboard Intel® HD Graphics.

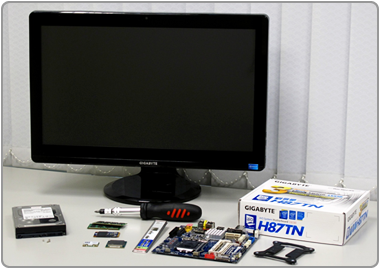

Key Components

นี่คือรายชื่อของส่วนประกอบทั้งหมดที่ใช้สร้างสรรค์ All-in-One PC..

  • 1 GIGABYTE H87TN Motherboard
  • 1 4th generation Intel® Core™ Processor
  • 1 Kingston mSATA SSD
  • 2 x 2GB Transcend SO-DIMM DDR3 Memory Modules
  • 1 Atheros AR5B22 Mini PCI-E wireless network card (802.11a/b/g/n and Bluetooth 4.0)
  • 1 Thin Mini-ITX-compliant chassis with integrated LED touch screen display

หมายเหตุ: ซีพียูฮิทซิงค์ และชุดพัดลมจะมาพร้อมกับตัวโครงสร้าง chassis ซึ่งได้รับการออกแบบมาเฉพาะเจาะจง ขึ้นอยู่กับเทคโนโลยีการผลิตของเจ้าของผลิตภัณฑ์แต่ละราย และเป็นไปตามข้อจำกัดบางประการที่มีความเกี่ยวข้องกับการออกแบบระบบการบริหารจัดการความร้อน.


Installation

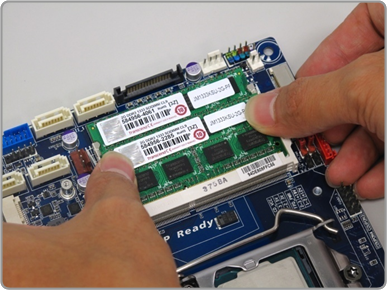

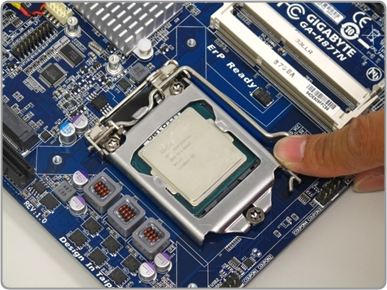

Step 1 – Install CPU and Memory
เริ่มต้นการประกอบโดยการติดตั้งซีพียูลงไปยัง socket 1150 CPUs โดยใช้ความระมัดระวังระหว่างการติดตั้งเพื่อไม่ให้ซีพียูเกิดความเสียหาย ไม่หัก หรือโค้งงอ. โดยในส่วนของหน่วยความจำนั้นจะต้องใช้งาน SODIMM DDR3 modules. และทำการติดตั้งลงไปยังช่องว่างอย่างนิ่มนวล โดยไม่ต้องใช้แรงกดมากนัด เพื่อไม่ทำให้โมดูลหน่วยความจำเกิดความเสียหาย..

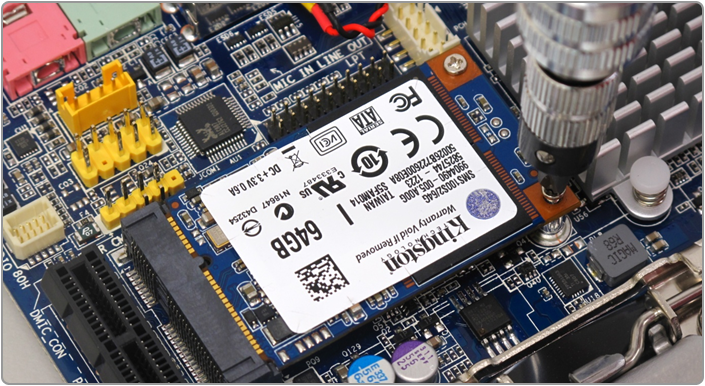

Step 2 – Installing the mSATA SSD
เมนบอร์ด GIGABYTE Thin Mini-ITX สนับสนุน mSATA slot ที่ง่ายต่อการติดตั้ง mSATA SSD module. ซึ่งได้รับการออกแบบมาสำหรับใช้เป็นไดร์ฟหลักสำหรับติดตั้งระบบปฏิบัติการ, ผู้ใช้งานจะได้สัมผัสประสบการณ์การใช้งานคอมพิวเตอร์ที่รวดเร็ว ขณะเดียวกันยังใช้พื้นที่ในการติดตั้งน้อย เพียงเสียบตัว mSATA SSD เข้าไปยัง slots แล้วขันสกรูตัวเล็กสองตัวเพื่อให้มั่นใจว่าตัวไดร์ฟจะปลอดภัยขณะเคลื่อนย้าย. ในโครงสร้างตัวถังบางรุ่นจะสนับสนุนทั้งไดร์ฟขนาด 2.5 นิ้ว หรือ 3.5 นิ้ว และในบางรุ่นยังสามารถเพิ่มออฟติคอลไดร์ฟผ่านพอร์ต SATA บนเมนบอร์ดได้อีกด้วย.

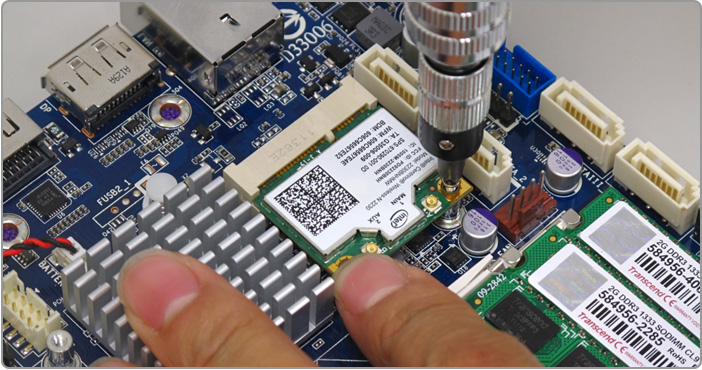

Step 3 – Installing the WiFi/Bluetooth Module
ขั้นตอนที่ 3 ในการประกอบจะเกี่ยวข้องกับการติดตั้ง Mini-PCIe WiFi/Bluetooth module. โดยเมนบอร์ด GIGABYTE Thin Mini-ITX จะสนับสนุน Mini-PCIe slot ซึ่งรองรับระบบการติดต่อสื่อสารบนระบบเครือข่ายแบบครบวงจร. ในส่วนของช่อง Mini PCIe module จะมีลักษณะคล้ายกับ mSATA slot, สามารถติดตั้งได้ง่ายด้วยการขันสกรูสองตัวยึดไว้.

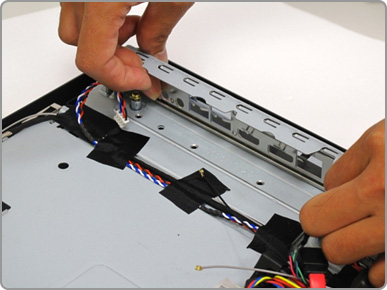

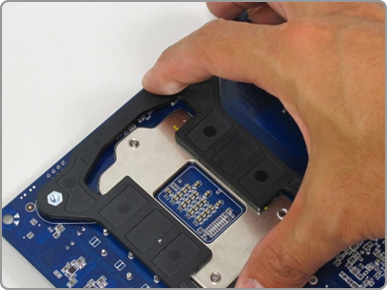

Step 4 – Installing the I/O shell and CPU Cooler Pedestal
ก่อนติดตั้งเมนบอร์ดลงยังตัวถังเราจำเป็นจะต้องติดตั้ง I/O shield ทางด้านหลัง เพื่อให้ซีพียูคูลเลอร์ เกิดความปลอดภัย

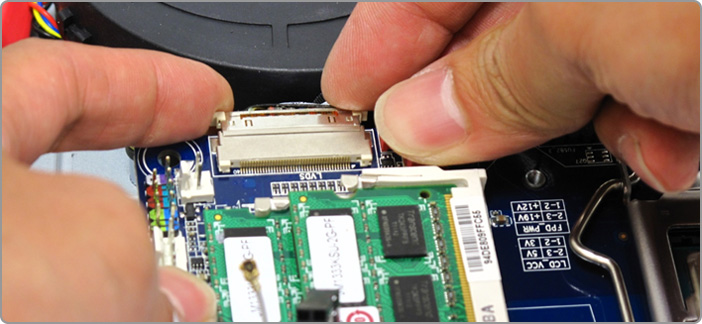

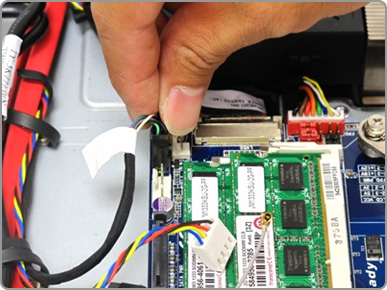

Step 5 – Connecting the LVDS Display and Installing the GIGABYTE Thin Mini-ITX Motherboard

เมื่อติดตั้งเมนบอร์ดลงไปยังตัวเครื่องอย่างปลอดภัยแล้ว ให้คุณเชื่อมต่อการแสดงผล thin LVDS connector ไปยังเมนบอร์ด Thin Mini-ITX AIO โดยในภาพด้านล่างคุณจะเห็นแผนผังการเชื่อมต่อ LVDS connector ที่ด้านข้างของเมนบอร์ด ควรตรวจสอบให้แน่ใจว่าขั้วต่อ LVDS มีการเชื่อมต่ออย่างถูกต้อง

เนื่องจากการเชื่อมต่อ LVDS ผิดจะทำให้เกิดไฟฟ้าลัดวงจรได้.

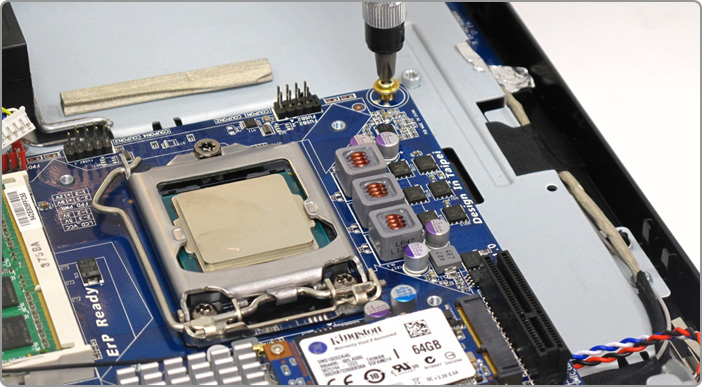

ขั้นตอนต่อไปให้คุณติดตั้งเมนบอร์ด Thin Mini-ITX ลงบนตัวถัง chassis. โดยวิธีการติดตั้งนั้นจะเป็นไปตามเงื่อนไขหรือข้อจำกัดของ Mini-ITX specification โดยใช้เครื่องมือขันสกรูเพื่อยืดเมนบอร์ดให้แน่นตรงบริเวณมุมทั้งสี่.

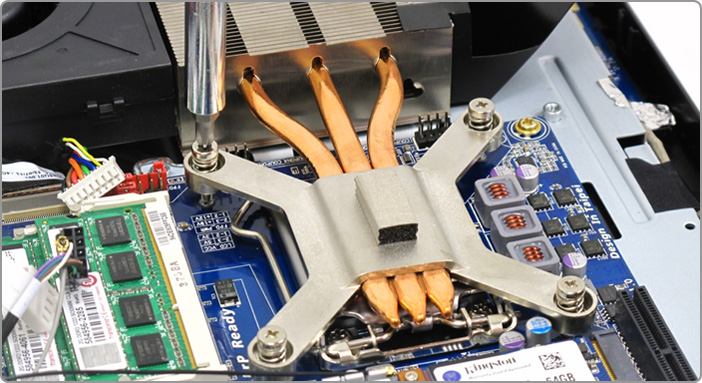

Step 6 – Installing the Heatsink and Cooling Fan
ขั้นตอนถัดไปคุณจะต้องติดตั้ง CPU heatsink และ cooling fan ลงไปยังเมนบอร์ด. โดยในส่วนนี้จะมีลักษณะการออกแบบที่แตกต่างกันออกไปตาม chassis model แต่ละรุ่น เพียงแต่จะใช้หลักการออกแบบเดียวกัน โดยในตัวอย่างที่แสดงควรตรวจสอบให้แน่ใจว่าได้ประกอบฮิทซิงค์เข้ากับ CPU socket ได้แนบสนิท เพื่อให้มั่นใจว่าการถ่ายโอนความร้อนระหว่างซีพียู และฮิทซิงค์ที่ถูกเชื่อมโยงไปยังพัดลมทองแดงจะเป็นไปตามที่ออกแบบไว้ โดยพัดลมที่ติดตั้งอยู่ด้านบนจะช่วยขับไล่ความร้อนและถ่ายเทอากาศออกจากเครื่องคอมพิวเตอร์.

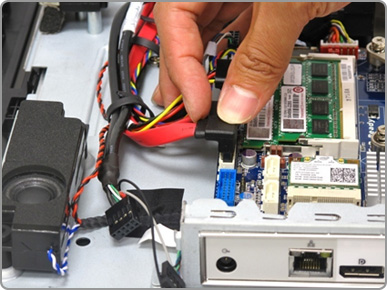

Step 7 – Connecting all the cables
เมื่อติดตั้งฮีทซิงค์เสร็จสมบูรณ์แล้วเราสามารถเชื่อมต่อสายเคเบิ้ลที่ยังเหลืออยู่กับเมนบอร์ดเหล่านี้ได้อย่างง่ายดาย ซึ่งรวมถึงสายไฟ และสายข้อมูล SATA

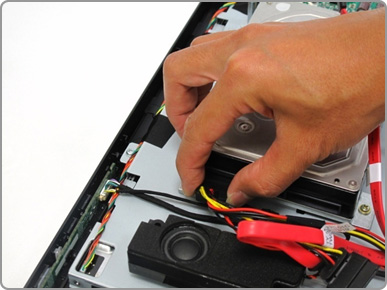

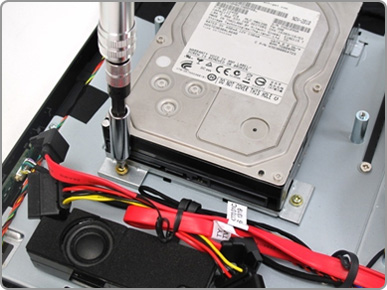

Step 8 – Installing more storage device
ในบางตัวถังจะสนับสนุนทั้งไดร์ฟขนาด 2.5” หรือ 3.5” หลังจากที่ติดตั้งเมนบอร์ดและสายเคเบิ้ลแล้ว คุณสามารถติดตั้งไดร์ฟขนาดใหญ่ 3.5”เพิ่มได้ โดยฮาร์ดไดร์ฟจะอยู่ในตำแหน่งที่ปลอดภัยด้วยสกรูยึดที่มีความแน่นหนา จากนั้นให้เชื่อมต่อสาย SATA

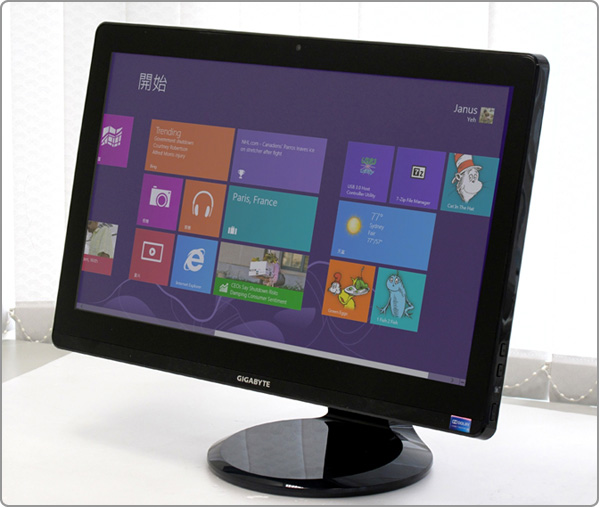

เมื่อติดตั้งฮาร์ดแวร์เสร็จสมบูรณ์ ตอนนี้เราพร้อมที่จะติดตั้งระบบปฏิบัติการ  Windows 8 แน่นอนจะดูเหมือนจะเป็นระบบปฏิบัติการที่ดี สำหรับเครื่องคอม PC All-in-One ที่มีหน้าจอแบบทัชสกรีน.

ต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับ Thin Mini-ITX AIO PCs กรุณาเข้าไปที่: : http://www.intel.com/go/aio
