All IR® Digital CPU Power Design

เมนบอร์ด GIGABYTE Ultra Durable™ 5 Plus จะมาพร้อมกับ PWM controllers และ PowIRstage™ ICs จาก International Recifier® ซึ่งจะทำงานในระบบดิจิตอลแบบ 100 เปอร์เซ็นต์ จึงมีความแม่นยำในการทำงานสูง โดย PWM controllers และ PowIRstage™ Ics จาก IR® ได้รับการผลิต และออกแบบมาจากเทคโนโลยีชั้นนำในอุตสาหกรรม จึงสามารถส่งมอบพลังงานให้กับ 4th Generation Intel® processor ได้อย่างรวดเร็ว เหมาะสำหรับนำไปสร้างสรรค์คอมพิวเตอร์เครื่องใหม่ที่ต้องการความเย็น และประสิทธิภาพในการทำงานที่สูง

Total Solution from International Rectifier (IR®)

All IR® Digital PWM Controllers

Z87X-OC Force

IR® PowIRstage® IC

IR® Digital PWM Controller







Single Package Design
IR ได้ยกระดับการพัฒนาเทคโนโลยีสำหรับ DirectFET®, ซึ่งเป็นการปรับปรุงความสามารถในการะบายความร้อน และรูปแบบของ PowIRstage® อย่างมีนัยสำคัญมากกว่า MCM แพ็กเกจอื่นๆ.

Single Package Design*
 vs.
Multi-Chip Design


High Side MOSFET

Driver IC


Low Side MOSFET
* Z87X-OC Force only

Other MOSFET layout implementations use a multi-chip, side-by-side arrangement of the high and low side MOSFETs and driver IC, taking up significant board real estate and creating more electrical leakage.
High Side MOSFET
(Traditional MOSFET)

Low Side MOSFET
(Traditional MOSFET)

Driver IC
(MOSFET Driver)




Power Stage
(Also known as IR3550 PowIRstage® )
Lower RDS(on) MOSFET
(Also known as WPAK, PowerPAK MOSFET...)

8 pins
(4 right, 4 left)
Traditional MOSFET (Also known as D-Pak MOSFET...)

3 pins
(1 right, 2 left)

Size ratio between objects is constant



Ultra Cool, Ultra Efficient, Ultra Performance
Traditional MOSFET
IR3550 PowIRstage®



*ทดสอบผลเพื่อการอ้างอิงเท่านั้น ผลการทดสอบอาจแตกต่างไปตามการกำหนดค่าระบบ.
* 4 phase IR3550 PowIRstage® with 2x Copper PCB vs. 4 phase traditional MOSFET @ 100A load 10 mins lab testing without heatsink.

Cooler temps. = Higher Overclocks
Overheat

Not enough power
for overclocking

IR3550 PowIRstage® ICs เป็นไอซีที่ได้รับการออกแบบให้เย็นกว่า MOSFET แบบอื่นๆ , ช่วยทำให้การโอเวอร์คล็อกมีประสิทธิภาพสูงขึ้น โดยส่วนประกอบทั่วไปที่มีประสิทธิภาพในการจัดการความร้อนได้ไม่ดี เมื่อมีการเพิ่มแรงดันฟ้ามากขึ้น จึงทำให้การโอเวอร์คล็อกเกิดความล้มเหลว แต่การออกแบบด้วย IR3550 PowIRstages® ช่วยทำให้การทำงานที่แรงดันไฟฟ้าสูงๆ ไม่เกิดปัญหา เพราะสามารถรักษาอุณหภูมิการทำงานได้เย็นกว่า ช่วยเพิ่มช่องว่างให้กับการโอเวอร์คล็อกได้ดียิ่งขึ้น ส่งผลให้การโอเวอร์คล็อกมีศักยภาพสูงสุด..
MOSFET Overclocking Stability
IR3550
PowIRstage®
Best
Lower RDS(on) MOSFET
(Also known as WPAK, PowerPak MOSFET...)
Good
Traditional MOSFET
(Also known as D-Pak MOSFET... )
OK

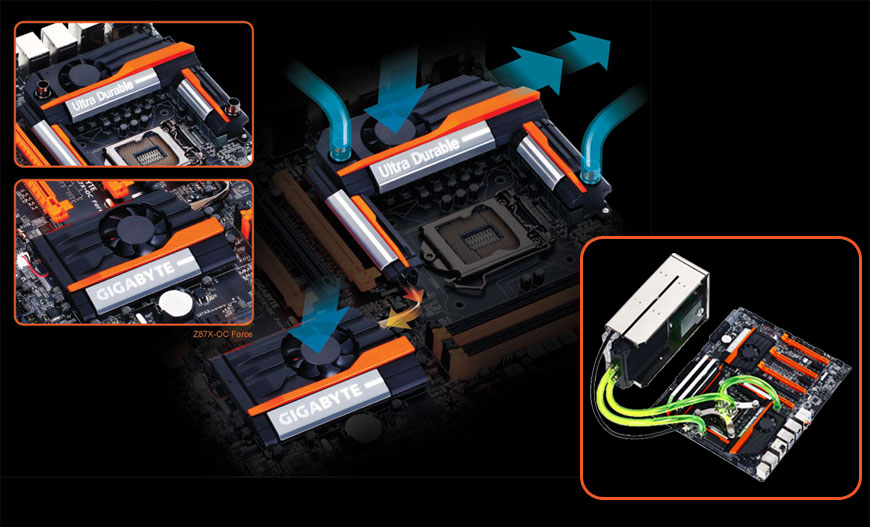

OC Cool
เมนบอร์ด GIGABYTE Z87X-OC Force มาพร้อม extreme heatsink design สำหรับเพิ่มพื้นที่ PWM เพื่อใช้งานและตั้งค่าการระบายความร้อนด้วยน้ำ, โดยฮิทซิงค์จะมีงานออกแบบให้พอดีกับพัดลม เพื่อให้แน่ใจว่าการทำงานจะเงียบ และสามารถกระจายความร้อนได้ดีระหว่างการโอเวอร์คล็อก..


GIGABYTE OPT Fan Support
เพื่อให้การอัพเกรดประสิทธิภาพชุดทำความเย็นมีประสิทธิภาพสูง เมนบอร์ด GIGABYTE จะมาพร้อมกับชุดการเชื่อมต่อ CPU OPT fan สำหรับปั้มน้ำ และการกำหนดความเร็วในการทำงาน ครอบคลุมการตั้งค่าในการจัดการระบบไหลเวียนอากาศ นอกจากนั้น OPT ยังเหมาะสำหรับคูลเลอร์ที่ต้องการเชื่อมต่อพัดลดจำนวนสองตัว



Digital PWM Controller and PowIRstage® IC design may vary by model.
Features and Actual component specifications may vary by model.
Photos are for reference only.
