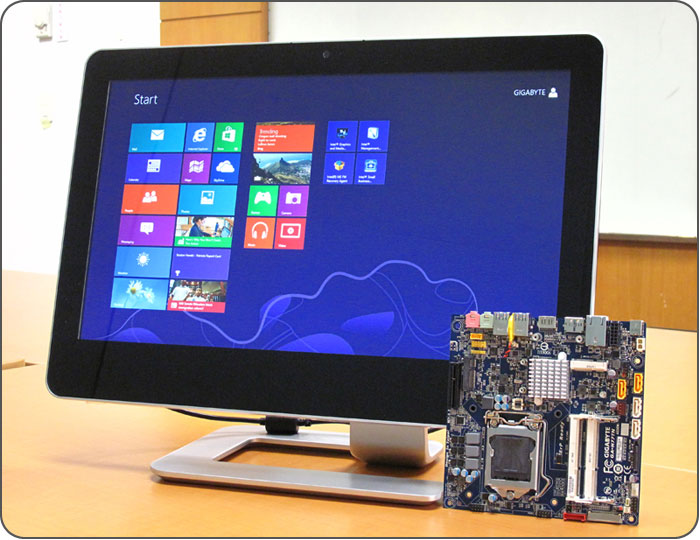

Assemble Your Own All-in-One PC with GIGABYTE Thin Mini-ITX Motherboards

ในอนาคต All-in-One PCs จะกลายเป็นทางเลือกที่นิยมมากยิ่งขึ้นสำหรับผู้บริโภคที่ต้องการสัมผัสประสบการณ์การใช้งานเครื่องคอมพิวเตอร์แบบครบวงจร และเน้นการประหยัดพื้นที่ ซึ่งเมื่อไม่นานมานี้ผู้ผลิตหลายๆ ราย ได้พัฒนารูปแบบโครงสร้างเครื่องคอมพิวเตอร์ All-in-One ให้กลายเป็นมาตรฐานที่มีความทันสมัย ด้วยนวัตกรรมที่มีขนาดเล็กกะทัดรัด ไม่เพิ่มค่าใช้จ่าย และลดข้อจำกัดในด้านงานดีไซน์ที่รวมเป็นชิ้นเดียวกัน. ซึ่งมาตรฐาน Intel®'s new Thin Mini-ITX standard ไม่ใช่แค่เพียงการปรับเปลี่ยนแนวทางการออกแบบของผู้ขาย และผู้ผลิตเท่านั้น แต่มันยังอนุญาตให้ผู้ใช้งาน DIY สามารถสร้างสรรค์เครื่องคอมพิวเตอร์ ในแบบฉบับของตัวเองได้อีกด้วย.

มาตรฐาน Thin Mini-ITX standard นับเป็นแนวทางการออกแบบใหม่ที่ช่วยทำให้การสร้างสรรค์เครื่องคอมพิวเตอร์ All-in-One PC กลายเป็นเรื่องที่ง่ายดาย โดยจะมีลักษณะงานดีไซน์ที่ทำให้ตำแหน่งการวางเมนบอร์ดมีความสัมพันธ์กันตัวโครงสร้าง chassis. โดยในปัจจุบันมีเพียงเมนบอร์ด GIGABYTE H77TN และ GIGABYTE B75TN จาก GIGABYTE เท่านั้น ที่สนับสนุนมาตรฐาน Thin-Mini-ITX, โดยเมนบอร์ดทั้ง 2 รุ่นจะสนับสนุนการทำงานร่วมกับหน่วยประมวลผล 3rd generation Intel® Core™ processors ที่มี onboard Intel® processor graphics.

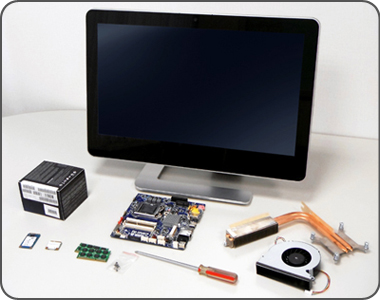

Key Components

นี่คือรายชื่อของส่วนประกอบทั้งหมดที่ใช้สร้างสรรค์ All-in-One PC.

  • 1 เมนบอร์ด GIGABYTE H77TN
  • 1 ซีพียู Intel® Core™ i3 3225 Processor
  • 1 ฮาร์ดไดร์ฟ Sandisk mSATA SSD
  • 2 x หน่วยความจำ 2GB Transcend SODIMM DDR3 Memory
  • 1 การ์ด Atheros AR5B22 Mini PCI-E wireless network card (integrated 802.11a/b/g/n and Bluetooth 4.0))
  • 1 ชุดตัวถัง Thin Mini-ITX-compliant chassis ที่มีการอินทเกรทหน้าจอทัชสกรีน (LED touch screen display)

หมายเหตุ: : ซีพียูฮิทซิงค์ และชุดพัดลมจะมาพร้อมกับตัวโครงสร้าง chassis ซึ่งได้รับการออกแบบมาเฉพาะเจาะจง ขึ้นอยู่กับเทคโนโลยีการผลิตของเจ้าของผลิตภัณฑ์แต่ละราย และเป็นไปตามข้อจำกัดบางประการที่มีความเกี่ยวข้องกับการออกแบบระบบการบริหารจัดการความร้อน.



Installation

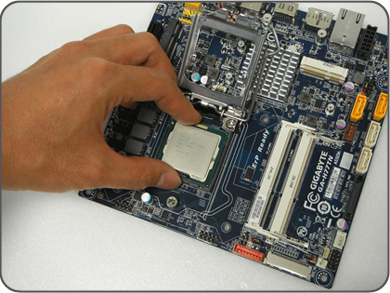

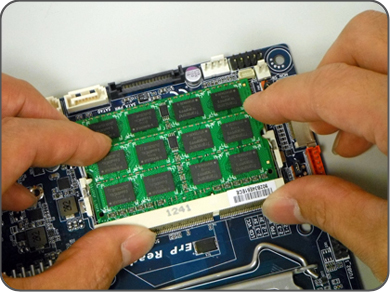

Step 1 – Install CPU and Memory
เริ่มต้นการประกอบโดยการติดตั้งซีพียูลงไปยัง Socket โดยใช้ความระมัดระวังระหว่างการติดตั้งเพื่อไม่ให้ซีพียูเกิดความเสียหาย ไม่หัก หรือโค้งงอ. โดยในส่วนของหน่วยความจำนั้นจะต้องใช้งาน SODIMM DDR3 modules. และทำการติดตั้งลงไปยังช่องว่างอย่างนิ่มนวล โดยไม่ต้องใช้แรงกดมากนัด เพื่อไม่ทำให้โมดูลหน่วยความจำเกิดความเสียหาย.

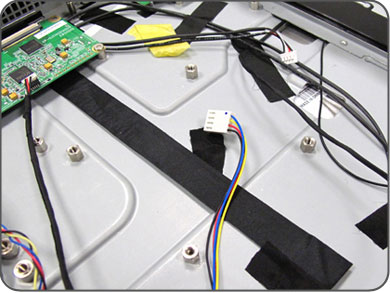

Step 2 – Prepping the AIO Chassis
ขอแนะนำให้คุณวางโครงสร้างตัวถัง chassis บนโต๊ะหรือบนพื้นผิวที่มีพลาสติก หรือโฟมรอง เพื่อป้องกันหน้าจอเกิดความเสียหายระหว่างการติดตั้ง จากนั้นให้ใช้เครื่องมือขันสกรูเพื่อแกะแผ่นฝาครอบด้านหลังออก โดยในขั้นตอนนี้คุณจะเห็นพื้นที่ภายในโครงสร้างทั้งหมด ขอแนะนำให้คุณเก็บสายสัญญาณต่างๆ อย่างเป็นระเบียบเรียบร้อยก่อนที่จะติดตั้งซีพียู และหน่วยความจำซึ่งอยู่บนเมนบอร์ดเข้ากับตัวเครื่อง

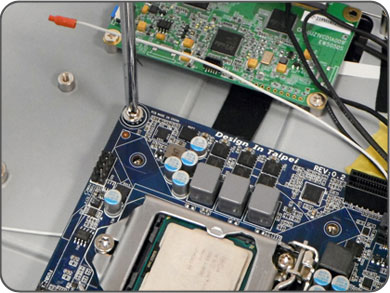

Step 3 – Installing the GIGABYTE Thin Mini-ITX Motherboard
ขั้นตอนต่อไปให้คุณติดตั้งเมนบอร์ด Thin Mini-ITX ลงบนตัวถัง chassis. โดยวิธีการติดตั้งนั้นจะเป็นไปตามเงื่อนไขหรือข้อจำกัดของ Mini-ITX specification โดยใช้เครื่องมือขันสกรูเพื่อยืดเมนบอร์ดให้แน่นตรงบริเวณมุมทั้งสี่

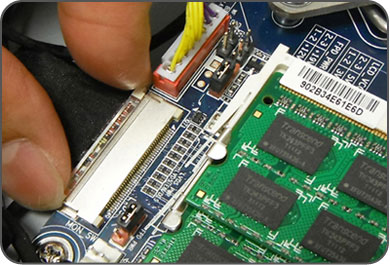

Step 4 – Connecting the LVDS Display

เมื่อติดตั้งเมนบอร์ดลงไปยังตัวเครื่องอย่างปลอดภัยแล้ว ให้คุณเชื่อมต่อการแสดงผล thin LVDS connector ไปยังเมนบอร์ด Thin Mini-ITX AIO โดยในภาพด้านล่างคุณจะเห็นแผนผังการเชื่อมต่อ LVDS connector ที่ด้านข้างของเมนบอร์ด ควรตรวจสอบให้แน่ใจว่าขั้วต่อ LVDS มีการเชื่อมต่ออย่างถูกต้อง

เนื่องจากการเชื่อมต่อ LVDS ผิดจะทำให้เกิดไฟฟ้าลัดวงจรได้

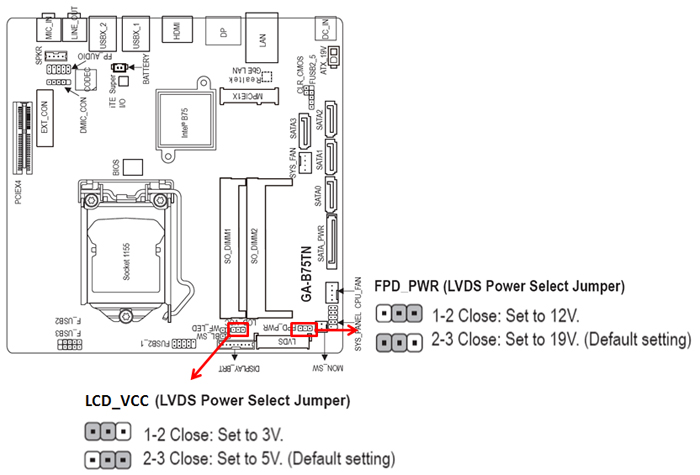

หมายเหตุ: ความต้องการของหน้าจอและไฟ backlight voltage อาจแตกต่างกันไปตาม All-in-One chassis แต่ละโมเดล. คุณสามารถตรวจสอบการปรับเปลี่ยนแรงดันไฟได้จากภาพแผนผัง labeled LCD_VCC (panel power) และ FPD_PWR (backlight module power) ด้านล่าง โดยจะอยู่ในรูปแบบของพินที่ใช้สำหรับสลับแรงดันไฟ การตั้งค่าแรงดันไฟที่ไม่ถูกต้องอาจทำให้เกิดการทำงานผิดพลาดปรากฏขึ้น.

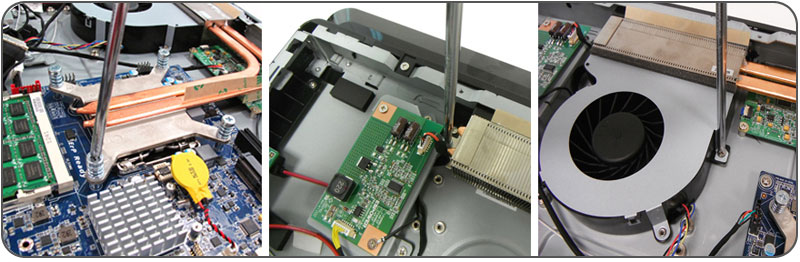

Step 5 – Install the Heatsink and Cooling Fan
ขั้นตอนถัดไปคุณจะต้องติดตั้ง CPU heatsink และ cooling fan ลงไปยังเมนบอร์ด. โดยในส่วนนี้จะมีลักษณะการออกแบบที่แตกต่างกันออกไปตาม chassis model แต่ละรุ่น เพียงแต่จะใช้หลักการออกแบบเดียวกัน โดยในตัวอย่างที่แสดงควรตรวจสอบให้แน่ใจว่าได้ประกอบฮิทซิงค์เข้ากับ CPU socket ได้แนบสนิท เพื่อให้มั่นใจว่าการถ่ายโอนความร้อนระหว่างซีพียู และฮิทซิงค์ที่ถูกเชื่อมโยงไปยังพัดลมทองแดงจะเป็นไปตามที่ออกแบบไว้ โดยพัดลมที่ติดตั้งอยู่ด้านบนจะช่วยขับไล่ความร้อนและถ่ายเทอากาศออกจากเครื่องคอมพิวเตอร์.

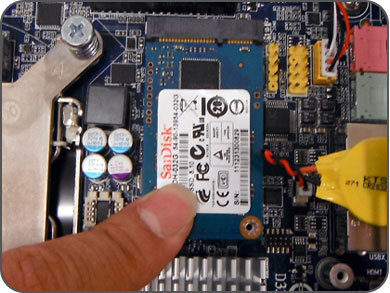

Step 6 – Installing the mSATA SSD
เมนบอร์ด GIGABYTE Thin Mini-ITX สนับสนุน mSATA slot ที่ง่ายต่อการติดตั้ง mSATA SSD module. ซึ่งได้รับการออกแบบมาสำหรับใช้เป็นไดร์ฟหลักสำหรับติดตั้งระบบปฏิบัติการ, ผู้ใช้งานจะได้สัมผัสประสบการณ์การใช้งานคอมพิวเตอร์ที่รวดเร็ว ขณะเดียวกันยังใช้พื้นที่ในการติดตั้งน้อย เพียงเสียบตัว mSATA SSD เข้าไปยัง slots แล้วขันสกรูตัวเล็กสองตัวเพื่อให้มั่นใจว่าตัวไดร์ฟจะปลอดภัยขณะเคลื่อนย้าย. ในโครงสร้างตัวถังบางรุ่นจะสนับสนุนทั้งไดร์ฟขนาด 2.5 นิ้ว หรือ 3.5 นิ้ว และในบางรุ่นยังสามารถเพิ่มออฟติคอลไดร์ฟผ่านพอร์ต SATA บนเมนบอร์ดได้อีกด้วย.

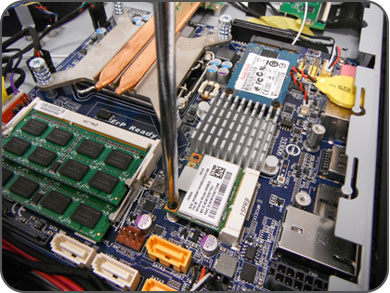

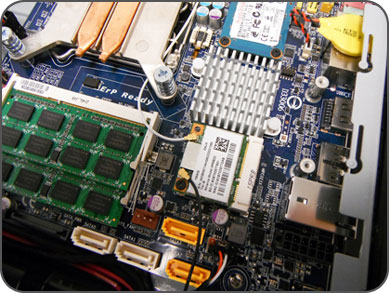

Step 7 – Installing the WiFi/Bluetooth Module
ขั้นตอนสุดท้ายในการประกอบจะเกี่ยวข้องกับการติดตั้ง Mini-PCIe WiFi/Bluetooth module. โดยเมนบอร์ด GIGABYTE Thin Mini-ITX จะสนับสนุน Mini-PCIe slot ซึ่งรองรับระบบการติดต่อสื่อสารบนระบบเครือข่ายแบบครบวงจร. ในส่วนของช่อง Mini PCIe module จะมีลักษณะคล้ายกับ mSATA slot, สามารถติดตั้งได้ง่ายด้วยการขันสกรูสองตัวยึดไว้



เมื่อติดตั้งฮาร์ดแวร์เสร็จสมบูรณ์และได้ปิดฝาครอบด้านหลังเรียบร้อยแล้ว ตอนนี้คุณสามารถติดตั้งระบบปฏิบัติการของคุณ เช่น Windows 8 ได้แล้ว แน่นอนว่านี่ดูเหมือนจะเป็นตัวอย่างที่ดีสำหรับเครื่องคอมพิวเตอร์ใดๆ ที่ต้องการสร้างสรรค์ All-in-One PC ที่ใช้งานด้วยระบบสัมผัส.
