Full Digital CPU-spänningsdesign
GIGABYTE Ultra Durable™ 5 Plus moderkort använder industriledande PowIRstage™ spänningsregulatorer från International Rectifier®. Dessa 100% digitala spänningsregulatorer levererar ström till moderkortets mest strömkrävande och energi-känsliga komponenter med otrolig precision, vilket ger entusiaster maximal prestanda från deras nästa generations Intel® Core™ processor.

Helhetslösning från International Rectifier (IR®)

Endast IR® Digital PWM kontroller

Z87X-OC Force

IR® PowIRstage® IC

IR® Digital PWM kontroller







Allt-i-ett design
IR har utnyttjat sin världsledande paketeringsteknik utvecklad för DirectFET® för att förbättra kylningskapaciteten och utformningen av PowIRstage® markant jämnfört med andra MCM paket.

Allt-i-ett design*
 vs.
Multi-Krets design


High Side MOSFET

IC-krets


Low Side MOSFET
* Endast Z87X-OC Force

Andra MOSFET layout implementeringar använder ett multi-krets, sida vid sida upplägg av hög-, låg MOSFET och IC-kontroller vilket tar upp värdefullt utrymme på moderkortet och skapar mer elektriskt läckage.
High Side MOSFET
(Traditional MOSFET)

Low Side MOSFET
(Traditional MOSFET)

IC-krets
(MOSFET Driver)




Power Stage
(Även kallad IR3550 PowIRstage® )
Lower RDS(on) MOSFET
(Även kallad WPAK, PowerPAK MOSFET...)

8 pins
(4 höger, 4 vänster)
Traditionell MOSFET (Även kallad D-Pak MOSFET...)

3 pins
(1 höger, 2 vänster)

Storleksförhållandet mellan objekt är konstant



Ultra kyld, Ultra effektiv, Ultra prestanda
Traditionell MOSFET
IR3550 PowIRstage®



* Test resultat endast som referens. Resultaten kan variera beroende på systemkonfiguration.
* 4 fas IR3550 PowIRstage® med 2x Koppar PCB vs. 4 fas traditionell MOSFET @ 100A påfrestning under 10 minuters labbtest utan kylfläns.

Kallare temperatur = Högre klockfrekvens
Överhettad

Inte tillräckligt med ström för överklockning

IR3550 PowIRstage® ICs förblir svalare än andra MOSFET designer vilket tillåter användare att överklocka till högre nivåer. Varje strömkomponent har en maxoperationstemperatur och är den nådd resulterar addering av ytterligare spänning i en misslyckad överklockning. Eftersom IR3550 PowIRstages® arbetar vid lägre temperaturer med högre spänning än traditionella designer har överklockare mer utrymme för att öka spänning, vilket resulterar i högre potentiella klockfrekvenser.
MOSFET Överklockningsstabilitet
IR3550
PowIRstage®
Bäst
Lower RDS(on) MOSFET
(*Även känd som WPAK, PowerPak MOSFET...)
Bra
Traditional MOSFET
(Även känd som D-Pak MOSFET... )
Ok

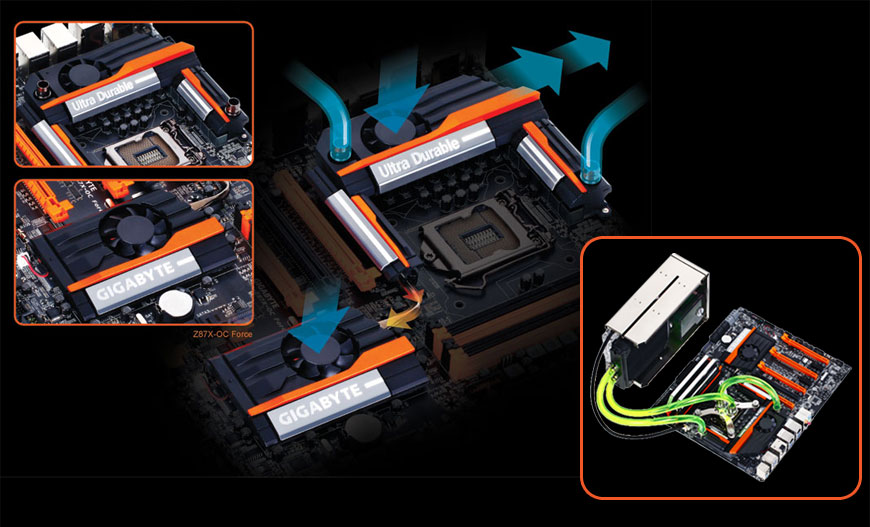

OC Cool
GIGABYTE Z87X-OC Force har en extrem kylflänsdesign för PWM-området som tillåter användaren att använda passiv-, aktiv- eller vattenkylnings-konfigurationer. En ihålig kylfläns med en inbyggd tyst fläkt säkerställer superb värmeavledning vid extrema överklocknings-konfigurationer.


GIGABYTE OPT fläktsupport
Många av dagens 3e-parts vattenkylningssystem kräver CPU-fläkts strömsupport för både kylfläkten och vattenpumpen. GIGABYTE 8-seriens moderkort har stöd för OPT-fläkt, en extra CPU-fläkts anslutning som kan användas för att ansluta en vattenpump och konfigureras för kontinuerlig drift med full belastning. OPT-fläkt anslutningen är också användbar för högpresterande kylsystem som använder två fläktar.



Digital PWM Controller och PowIRstage® IC-konstruktion kan variera beroende på modell.
Funktioner och aktuella komponentspecificationer kan variera beroende på modell.
Bilder är endast för referens och kan variera beroende på modell.
