The Industry's Highest Quality CPU Power Design
Our Best Ultra Durable™ Motherboards Yet
GIGABYTE sekali lagi meningkatkan kemampuan kualitas dan daya tahan motherboard terbaru dengan Teknologi Ultra Durable™ 5 kami, yang menampilkan berbagai komponen Tinggi yang mampu menyediakan pengiriman dengan kualitas daya tertinggi ke prosesor untuk memecahkan rekor kinerja, operasi dingin dan efisien dan berguna untuk memperpanjang umur motherboard.





GIGABYTE breaks Core i7 3770K OC World Record pada 7102MHz dengan Z77X-UP7 yang akan datang

IR3550 PowIRstage®
Peringkat tertinggi dan paling diberikan penghargaan Power Stage dalam industri.
• Memberikan daya pengiriman kerja sampai dengan 60A, sambil mempertahankan suhu operasi dingin.
• Perfect Match: GIGABYTE motherboard Ultra Durable™ 5 menggunakan IR kedua digital PWM
  pengendali dan IR PowIRstage® ICs,untuk pengiriman sistem listrik yang khas dan halus.
• Industri Memimpin Puncak Efisiensi sampai dengan 95%


Optimal CPU Power Design
2X Copper PCB
Menyediakan jalur jejak kekuatan yang cukup antara komponen untuk menangani beban daya yang luar biasa terkait dengan overclocking dan untuk menghilangkan panas dari area daya CPU pengiriman kritis.


High Capacity Ferrite Core Chokes
Kerja sampai dengan 60A untuk menyediakan pengiriman tenaga yang paling stabil.

* Spesifikasi komponen yang sebenarnya dapat bervariasi tergantung model.





Cool Power, Inside and Out

GIGABYTE motherboard Ultra Durable™ 5 menggunakan IR3550 PowIRstage ® IC, yang menampilkan peringkat tertinggi industri 60A, dengan Kerugian yang sangat rendah, Efisiensi Tinggi dan Manajemen Thermal yang sangat baik.
Tata letak dan koneksi menggunakan kemasan tembaga untuk semua jalur listrik ketimbang obligasi kawat, mengurangi kerugian akibat obligasi kawat resistensi tinggi serta induktansi tinggi yang menyebabkan dering dan tinggi AC kerugian.

Daya hubungan antara MOSFET menggunakan tembaga kerugian yang sangat rendah, mengurangi kerugian dan membantu menyebarkan panas.
MOSFET khusus IC driver oleh International Rectifier.
High side MOSFET (Control FET) memiliki muatan gerbang sangat rendah. Side MOSFET rendah (SyncFET) memiliki Diode Schottky terintegrasi untuk efisiensi yang lebih tinggi.
Saat ini memiliki jalan yang sangat pendek dari bagian bawah perangkat, baik melalui kontrol FET (duty cycle ON)atau Sync FET (siklus Tugas OFF) dan melalui klip tembaga. Ini adalah alasan lain perangkat jadi tahan lama dan dapat menangani 60A.
Leadframe Copper khusus melakukan panas dari silicon.
Traditional CPU Power Zone Design

PWM controller
MOSFET Drivers
Traditional High and
Low side MOSFETs
Choke
Capacitor
CPU

CPU Power Zone Q & A

Apa Zona Daya Prosesor?
Zona Daya Prosesor berisi berbagai komponen motherboard yang bertanggung jawab untuk memberikan daya ke prosesor(PWM controller, MOSFET Drivers, High dan Low side MOSFETs , Chokes, Capacitors dan related circuitry).

Apa itu MOSFET ?
MOSFET adalah salah satu komponen yang paling penting dari zona power CPU, karena merupakan tombol yang memungkinkan pertama atau melarang arus listrik mengalir ke CPU. Switching dikendalikan oleh driver MOSFET dan PWM controller. Ini juga merupakan salah satu komponen yang paling mahal dari desain listrik.

Apa itu Power Stage ?
A Power Stage adalah chip tunggal yang mencakup driver MOSFET, 1 sisi MOSFET tinggi dan 2 (atau kadang-kadang 1) MOSFET Side rendah. Tahapan listrik dibuat menggunakan proses manufaktur yang lebih maju, dan karena itu lebih efisien.

Apa itu MOSFET biasa (Juga dikenal sebagai D-Pak MOSFET...) ?
MOSFET biasa adalah desain MOSFET kurang maju yang digunakan di zona power CPU tradisional di mana driver MOSFET dan MOSFET Side Tinggi dan Rendah masing-masing chip individu (multi-chip desain MOSFET). Mereka lebih murah dan kurang efisien daripada Tahapan Daya chip tunggal.




Single Package Design
IR telah memanfaatkan kelas dunia itu teknologi kemasan dikembangkan untuk DirectFET yang®, meningkatkan kemampuan termal dan tata letak PowIRstage® signifikan atas bahwa paket MCM lainnya.

Desain Single Package *
vs.
Desain Multi-Chip


High Side MOSFET

Driver IC


Low Side MOSFET
* hak paten dalam proses

Implementasi tata letak MOSFET lainnya menggunakan multi-chip, side-by-side susunan MOSFET sisi tinggi dan rendah dan IC driver, mengambil real estat papan signifikan dan menciptakan kebocoran listrik lebih.
High Side MOSFET
(Traditional MOSFET)

Low Side MOSFET
(Traditional MOSFET)

Driver IC
(MOSFET Driver)






Power Stage
(Juga dikenal sebagai IR3550 PowIRstage® )
Lower RDS(on) MOSFET (Ultra Durabnle™ 4 Design)
(Juga dikenal sebagai WPAK, PowerPAK MOSFET...)

8 pins
(4 right, 4 left)
MOSFET biasa (Juga dikenal sebagai D-Pak MOSFET...)

3 pins
(1 right, 2 left)

Ukuran rasio antara objek konstan




driver IC Dikembangkan oleh International Rectifier
IR3550 PowIRstage® IC fitur IC driver MOSFET khusus yang disetel sempurna untuk pasangan MOSFET. Banyak perusahaan Driver MOSFET menggunakan driver dari perusahaan lain, sehingga driver tidak benar-benar dioptimalkan untuk MOSFET. Dengan co-paket MOSFET Driver +, IR telah merancang driver ini untuk mengoptimalkan modul ini untuk efisiensi terbesar.


IR3550 Power Stage X-ray picture

IR3550 Power Stage decapsulation picture




Ultra Cool, Ultra Efficient, Ultra Performance
High Efficiency = Low Power Loss = Less heat = Longer Lifespan


IR's IR3550 PowIRstage® adalah daya yang lebih efisien dan beroperasi lebih dingin dibandingkan MOSFET bersaing, sehingga umur komponen yang lebih lama dan lebih ruang kepala untuk kinerja overclocking yang lebih besar.

MOSFET biasa
IR3550 PowIRstage®



*Hasil pengujian untuk referensi saja. Hasil mungkin berbeda sesuai dengan konfigurasi sistem.
*4 fase IR3550 PowIRstage ® dengan PCB Copper 2x vs 4 fase MOSFET biasa @ 100A beban 10 menit pengujian tanpa heatsink dalam laboratorium.



IR3550 PowIRstage® ICs fitur efisiensi daya yang lebih besar dan MOSFET tertinggi industri rated, mampu menyediakan hingga 60A kekuasaan. Ini menjamin pengiriman daya terbaik untuk CPU, untuk operasi lebih stabil dan kinerja overclocking yang lebih baik.

16 MOSFET biasa dalam Operasi
4 PowIRstage® ICs dalam Operasi



up to
30°C
Lower




IR3550 PowIRstage® ICs sangat efisien, bahwa meskipun PowIRstage 4 ® IC beroperasi di sebelah kanan melakukan beban kerja sama dengan 16 MOSFET biasa dalam operasi di sebelah kiri, suhu mereka masih hingga 30° C lebih dingin dibandingkan desain MOSFET biasa.


* Hasil pengujian untuk referensi saja. Hasil mungkin berbeda sesuai dengan konfigurasi sistem.
Konfigurasi: Intel Prosesor Core ™ i7-3770K, Default CPU frekuensi (3.5GHz), 1.2V Vcore, Default BIOS pengaturan, DDR3 1333MHz, 500W PSU, Prosesor ac tanpa heatsink MOSFET. Software: Microsoft Windows® 7 Power Utility berjalan Thermal pada 100% beban.

IR3550 PowIRstage® ICs tetap lebih dingin dibandingkan desain MOSFET lainnya, yang memungkinkan pengguna untuk overclock ke tingkat yang lebih besar dari kinerja. Setiap komponen listrik memiliki suhu operasional maksimum termal, dan setelah itu tercapai, menambahkan tegangan lebih hanya akan mengakibatkan gagal overclock. Sejak IR3550 PowIRstages ® mampu beroperasi pada temperatur yang lebih dingin pada tegangan yang lebih tinggi dari desain tradisional, overclocker dapat memiliki lebih banyak ruang kepala untuk meningkatkan tegangan, sehingga overclock potensial yang lebih tinggi.
Cooler temps. = Higher Overclocks
MOSFET Overclocking Stability
Overheat
Not enough power
for overclocking
IR3550
PowIRstage®
Best
Lower RDS(on)
MOSFET

(Juga dikenal sebagai WPAK, PowerPak MOSFET...)
Good
Traditional MOSFET
(Juga dikenal sebagai D-Pak MOSFET... )
OK

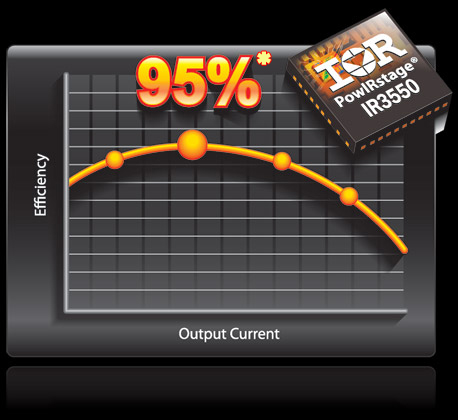

Industri Memimpin Puncak Efisiensi sampai dengan 95%*



IR3550 PowIRstage® ICs lebih efisien, dengan efisiensi puncak sampai dengan 95%, selama operasi normal.

Bahkan pada tingkat yang lebih tinggi saat ini, IR3550 PowIRstage®IC mampu mempertahankan kerugian daya yang rendah. Kerugian daya yang lebih rendah juga berarti lebih sedikit panas sebagai produk sampingan.




* Hasil pengujian untuk referensi saja. Hasil mungkin berbeda sesuai dengan konfigurasi sistem.
VIN=12V, VOUT=1.2V, ƒSW = 300kHz, L=210nH (0.2mΩ), VCC=6.8V, CIN=47uF x 4, COUT =470uF x3, 400LFM airflow, no heat sink, 25°C ambient temperature, and 8-layer PCB of 3.7" (L) x 2.6" (W).

Current Typical MOSFET Designs


Power Stage
(Juga dikenal sebagai IR3550 PowIRstage®)
Premium Cost

Highest Efficiency
Lowest Temperature

Lower RDS(on) MOSFET
(Juga dikenal sebagai WPAK, PowerPAK,MOSFET...)
High Cost

Good Efficiency
Low Temperature

Traditional MOSFET
(Juga dikenal sebagai D-Pak MOSFET...)
Low Cost

Low Efficiency
High Temperature







Quality Inside and Out
Meskipun beberapa komponen berkualitas tinggi yang digunakan dalam motherboard GIGABYTE Ultra Durable™ tidak terlihat dari luat, yakin bahwa mereka bekerja keras untuk memberikan efisiensi yang lebih baik, penghematan daya yang lebih besar, temperatur sistem yang lebih rendah, kinerja overclocking yang lebih baik dan umur panjang sistem diperpanjang. Itulah jaminan GIGABYTE Ultra Durable™.
PCB (Printed Circuit Board)
2x copper PCB = 2 oz copper PCB = weight of copper layer
30.48 cm x 30.48 cm (1 square foot) PCB is 56.7 g (2 oz)
Copper Layer Thickness

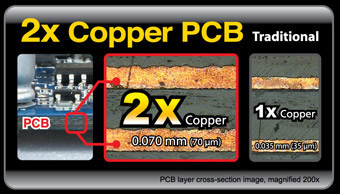

2x copper 0.070mm(70 µm)
1x copper 0.035mm(35 µm)

High Capacity
Ferrite Core
Choke

Solid Capacitor

Power Stage

2x Copper
Inner Layer
Signal Layer

Power Layer


New Glass Fabric

Ground Layer

Signal Layer



* Spesifikasi komponen yang sebenarnya dapat bervariasi tergantung model

Keuntungan dari desain 2oz Copper PCB


Lower
Temperature
Better
Overclocking
Better Power
Efficiency
2x Lower
Impedance
Lower EMI
Better ESD
Protection

GIGABYTE eksklusif dengan desain 2X Copper PCBs menyediakan jalur daya yang cukup antara komponen untuk menangani beban lebih besar dari daya normal dan menghilangkan panas dari area daya prosesor saat pengiriman kritis. Hal ini penting untuk memastikan motherboard mampu menangani beban daya yang meningkat yang diperlukan saat overclocking.
