Sebuah legenda baru telah lahir
GIGABYTE telah mengeluarkan andalannya terbaru Motherboard Z77X-UP7. Dirancang untuk overclocking ekstrim, GIGABYTE motherboard Z77X-UP7 adalah untuk overclocker yang serius mencari untuk mencatat rekor dunia. Saat ini Intel® Prosesor Core™ i7 pemegang rekor dunia pada 7.102GHz, GIGABYTE Z77X-UP7 adalah overclocking motherboard tahun ini untuk mengalahkan.






Memimpin Industri

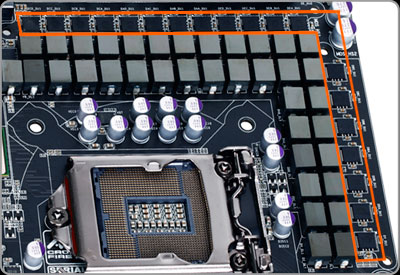

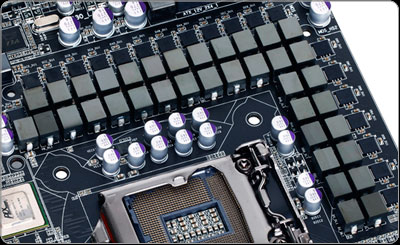

Desain daya prosesor dengan fase 32+3+2
GIGABYTE motherboard Z77X-UP7 memberikan beberapa jumlah daya melalui fase 32+3+2 dengan desain daya (32 fase prosesor, 3 Intel® HD Graphics, 2 fase VTT).Menampilkan GIGABYTE Ultra Durabl™ 5 teknologi tinggi dengan komponen saat ini termasuk penilaian 60A PowIRstages® dari IR, Z77X-UP7 mampu memberikan 2.000W dalam pengiriman daya.

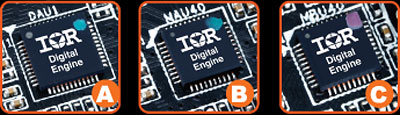

True All Digital PWM Design
GIGABYTE motherboard Z77X-UP7 mengambil keuntungan dari Engine eksklusif Digital untuk memberikan daya maksimal hingga 3 generasi Intel® prosesor Core™. Menggunakan pengendali digital sepenuhnya berarti bahwa pengiriman daya yang lebih tepat untuk komponen motherboard yang kurang daya dan energi sensitif mungkin.

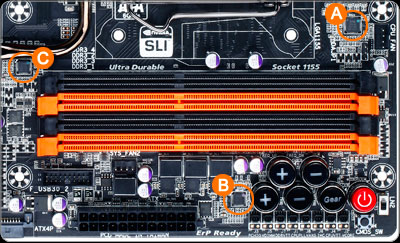

True Digital PWM A
True Digital PWM B
True Digital PWM C
All Digital Power


4 Main Power Zones

GIGABYTE 3D Power Utility*


GIGABYTE motherboard seri Z77 dengan fitur All Digital Engine untuk memberikan daya ke prosesor, prosesor grafis dan VTT dan memori sistem. Engine ini memiliki fitur All Digital Engine dengan kompensasi yang Auto Voltage Precise, memberikan kontrol yang luar biasa atas daya dengan cara dikirim GIGABYTE motherboard seri ke7 Anda.
*Pengaturan penyesuaian dapat bervariasi tergantung model







Ultra Durable™ 5


Cool Power, Inside and Out
Our Best Ultra Durable™ Motherboards Yet
GIGABYTE sekali lagi meningkatkan kemampuan kualitas dan daya tahan motherboard terbaru dengan Teknologi Ultra Durable™ 5 kami, yang menampilkan berbagai komponen Tinggi yang mampu menyediakan pengiriman dengan kualitas daya tertinggi ke prosesor untuk memecahkan rekor kinerja, operasi dingin dan efisien dan berguna untuk memperpanjang umur motherboard.

Back side of MB
Industry Leading 60A Rated Power Stage with Lower Losses, Higher Efficiency and Excellent Thermal Management.


High Side
MOSFET

Driver IC


       Low Side Mosfet


Ultra Cool, Ultra Efficient, Ultra Performance
Traditional MOSFET
IR3550 PowIRstage®

* Hasil pengujian untuk referensi saja. Hasil mungkin berbeda sesuai dengan konfigurasi sistem.
* 4 fase IR3550 PowIRstage® dengan 2x Copper PCB vs. 4 fase MOSFET biasa
dengan beban @100A dalam 10 menit dalam pengujian tanpa heatsink di dalam laboratorium

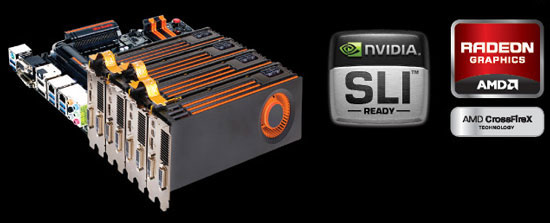

4-Way Graphics
GIGABYTE Z77X-UP7 memberikan platform yang paling scalable pada industri grafis, dengan dukungan 4-way CrossFireX™ ATI dan Nvidia SLI™. Menyediakan 4 PCI Express 3.0 x8 konektivitas, Z77X-UP7 memberikan tampilan 3D yang sangat halus, yang sangat cepat frame rate dan meningkatkan kemampuan grafis bagi pengguna yang ingin mendapatkan tingkat tertinggi kinerja grafis dari sistem mereka.
- PCIe Gen. 3 x16 Direct Link ke prosesor
Slot tunggal PCIe x16 menyediakan koneksi langsung ke prosesor, memungkinkan untuk melewati chip PLX. PCIe ini menyediakan koneksi tercepat untuk benching pada kartu grafis tunggal.







OC-BIOS

3D BIOS™

GIGABYTE BIOS bios telah sepenuhnya ditarik, menyediakan arus utama dan pengguna antusias dengan eksklusif di-rumah dirancang teknologi UEFI BIOS. Menampilkan antarmuka grafis superior mampu 32-bit pencitraan warna dan cairan yang user-friendly seperti navigasi mouse, GIGABYTE 3D Mode memungkinkan pengguna pemula atau kasual untuk lebih jelas memahami bidang motherboard yang terpengaruh melalui setting BIOS, mendapatkan pemahaman yang lebih jelas tentang fungsi BIOS. Advanced Mode menyediakan lingkungan UEFI BIOS lebih komprehensif yang dirancang khusus untuk overclocker dan power user yang menginginkan kontrol yang maksimum atas hardware PC mereka.

Dual UEFI BIOS™
Pada inti teknologi BIOS™ 3D menarik adalah sepasang ROM BIOS fisik yang mengandung eksklusif GIGABYTE in-house yang dirancang teknologi dual UEFI BIOS™ , yang menampilkan teknologi GIGABYTE DualBIOS™ dipatenkan yang secara otomatis mengembalikan data BIOS ketika BIOS utama rusak atau gagal.


BIOS Switcher
With onboard BIOS Switcher, users can manually select which BIOS chip to use (Main BIOS or Backup BIOS), allowing them to select one BIOS for normal use, and the other specifically for overclocking. Users can also easily compare two different BIOS versions, a very useful feature when users want to update to a new BIOS, but don’t want to lose their original settings.

DualBIOS™ Disable Switch
Menggunakan DualBIOS ™ onboard yang Nonaktifkan Switch, pengguna dapat menonaktifkan fitur DualBIOS ™ pemulihan, membantu untuk menghemat waktu antara overclock gagal.








OC-Touch
C-Touch memungkinkan overclocker untuk dengan cepat dan mudah mendapatkan performa terbaik dari sistem mereka. Onboard OC-Touch tombol memungkinkan overclocker untuk secara manual menyesuaikan rasio CPU, pengaturan BCLK serta penyesuaian terhadap rasio loncatan BCLK, baik untuk kenaikan 1MHz atau 0.1MHz. Perubahan ini dapat dilakukan secara real-time, baik di BIOS, DOS, atau Windows ® tanpa perlu reboot, sehingga pengguna dapat dengan cepat menyempurnakan sistem mereka dan menemukan frekuensi maksimum CPU mereka. Onboard modul pengukuran tegangan juga disertakan untuk membantu pengguna untuk memantau tegangan komponen individual dan onboard beralih LN2 mode memungkinkan pengguna untuk dengan cepat menjatuhkan frekuensi CPU untuk multiplier x16 selama overclocking ekstrim sehingga membuka aplikasi benching seperti CPU-Z tidak akan menyebabkan overclock ke gagal.

OC Gear
Power Switch


BCLK steppings.
LN2 mode

CPU Ratio
Up(+)/Down(-)button



BCLK
Up(+)/Down(-)button



Onboard Voltage Measurement Module
Clear
CMOS
Users can conveniently probe with a power meter to measure component voltages.

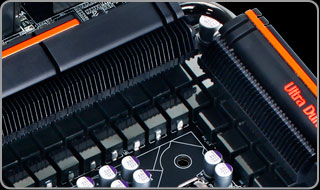

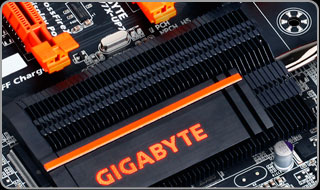

Thin Fin Cooling Design
GIGABYTE telah membuat desain heatsink “Thin Fin” dengan fitur GIGABYTE signature OC Oranye dengan tampilan dan nuansa untuk motherboard terbaru andalannya. Menampilkan sirip sangat logam tipis, heatsink untuk menyediakan luas permukaan yang lebih besar sehingga pertukaran panas cepat dapat terjadi.

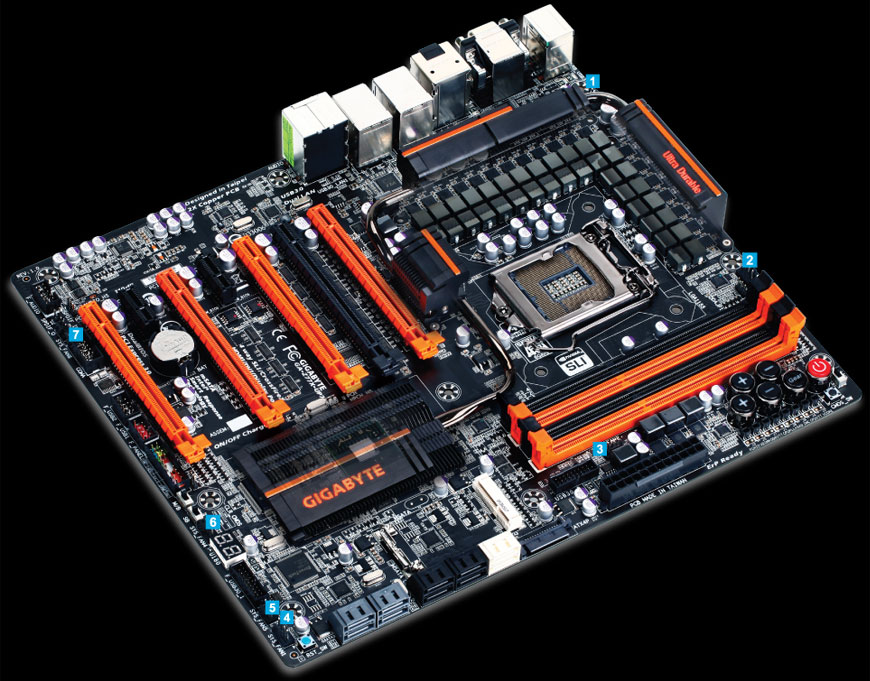

7 Fan Connectors

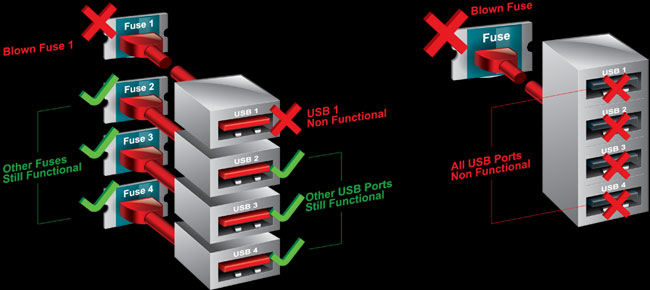

One Fuse per USB Port
GIGABYTE One Fuse per USB Port Design
Traditional One Fuse Design for Multi-USB Ports

3X USB Power
Motherboard GIGABYTE memiliki fitur peningkatan daya USB sebanyak 3x, memberikan kompatibilitas yang lebih besar dan daya ekstra untuk perangkat USB. Desain unik GIGABYTE daya USB juga dapat secara efisien mengatur output di atas rentang tegangan penuh, yang dapat meningkatkan kompatibilitas perangkat USB. Selain itu, resistensi yang lebih rendah memastikan tegangan yang rendah, dan menyediakan pengiriman daya yang lebih stabil dan berlimpah.







On/Off Charge USB Port
GIGABYTE Helps You Quick Charge Your iPhone / iPad / iPod Touch
GIGABYTE On / Off Charge memungkinkan Anda untuk mengisi iPhone Anda, iPad dan iPod Touch terlepas dari apakah PC Anda aktif, dalam modus siaga atau bahkan off. Sebuah turunan dari fitur yang sangat diakui GIGABYTE 3x USB Power, On / Off Charge memungkinkan perangkat untuk menarik lebih banyak arus dari port USB motherboard GIGABYTE dibandingkan port USB Standar, sehingga pengisian dari PC Anda dapat secepat dengan pengisi daya.

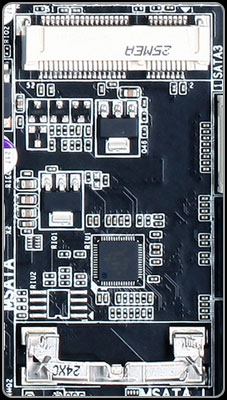

mSATA Connector Onboard
Unique Onboard mSATA SSD Support

GIGABYTE Z77X-UP7 motherboard memiliki slot mSATA onboard, yang memungkinkan DIY pembangun untuk mengambil keuntungan dari canggih SSD berbasis teknologi seperti Intel ® Smart Response dan Intel® Mulai Cepat. Pemasangan kapasitas, terjangkau rendah mSATA SSD langsung ke motherboard Anda dapat meningkatkan kinerja PC Anda dengan respon desktop yang lebih baik secara keseluruhan, waktu booting lebih cepat dan waktu sistem yang lebih cepat melanjutkan.

Mudah dan Efisien
Modul mSATA yang mudah untuk menginstal, mengambil banyak ruang, menggunakan daya yang lebih dan tidak memerlukan kabel tambahan untuk sistem faktor bentuk yang lebih kecil.

biaya yang Efektif
Modul mSATA lebih hemat biayanya daripada SSD biasa - menggunakan kurang PCB dan tidak memerlukan tempat drive eksternal.

Menggunakan Bus SATA bukan PCIe
mSATA SSD menggunakan antarmuka Mini-PCIe untuk menghubungkan langsung ke papan melalui bus data SATA, meninggalkan semua jalur PCIe bebas.








80 Port Debug Display
Sebuah Debug LED onboard, (Embedded post code LED display) menyederhanakan sinyal motherboard dan menunjukkan status sistem.






Back Pannel

Optical Digital
Audio Output
Daul LAN
(Including Intel® GbE LAN)

PS/2 port
VGA port



     HDMI


USB 3.0
DVI port
DisplayPort
USB 3.0
110dB 8-ch
HD Audio



GIGABYTE Z77X-UP7: A New Legend is Born





*Hasil pengujian untuk referensi saja. Hasil mungkin berbeda sesuai dengan konfigurasi sistem.
Foto-foto di atas adalah untuk referensi saja. Spesifikasi motherboard dapat bervariasi tergantung model.
