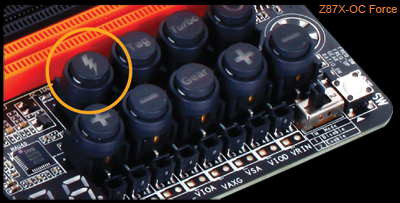

OC Ignition ( Sous Brevet ) |
|
En tant qu'Overclocker, vous devez parfois redémarrer votre système sans pour autant devoir couper l'alimentation en courant des autres composants. OC Ignition vous aidera dans cette démarche. |
|
|
|
| |
En appuyant sur le bouton OC Ignition, vous fournissez un courant continu à vos disques durs et ventilateurs en privant votre processeur d'énergie. Ceci étant particulièrement précieux en cas de "cold bug", lorsque vous devrez chauffer votre processeur à une température convenable.
Les Overclockers utilisant des disques i-ram pourront aussi maintenir la source électrique SATA sans risque de pertes de données tandis que les utilisateurs avides de SSDs ou disques mécaniques pourront bénéficier d'une source d'alimentation régulière . |
OC Ignition: En quelques mots
• Alimentation des ventilateurs et disques sans démarrage ou alimentation du processeur
• Des ventilateurs fonctionnels optimisent le rendement du LN2
• Une source de courant régulière
• Configurations de tests et démonstrations sans boot système |
|
|
| |
| |

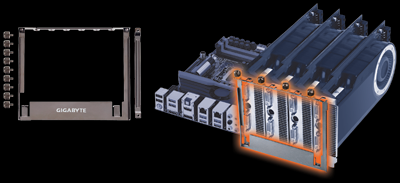

OC Brace |
OC Brace permet aux Overclockers et testeurs de systèmes d'installer en toute sérénité et efficacité jusqu'à 4 cartes graphiques sans risque d'endommager les ports PCI Express. |
|
|
| |
| |
OC Touch |
GIGABYTE OC Touch propose l'accès à de nombreux boutons et switchs exclusivement disponibles sur les cartes mères OC GIGABYTE. |
| |
OC Tag
Chargez vos réglages personnalisés en pressant simplement ce bouton. Après un Clear CMOS, appliquez votre profil OC sans devoir ajuster le moindre réglage. |
|
OC Turbo
Bouton permettant de charger un profil d'overclocking optimisé. |
|
Boutons OC Touch
Augmentez ou diminuez le ratio CPU, modifiez BLCK et ratios. |
|
Switch OC PCIe
Activez ou désactivez les lignes PCIe de votre carte mère. |
|
| |
| |
| |
Clear CMOS
Clear CMOS sans perte de vos profils personnalisés. |
|
Switch OC Trigger
Modifiez vos fréquences en un instant ! Utilisez de faibles fréquences lors des phases de boot et d'optimisation de l'OS, puis engagez le switch pour atteindre vos objectifs. |
|
Switch BIOS
Choisissez le BIOS à utiliser. Cette option vous permettra de 'comparer' différentes versions de BIOS lors de vos analyses et recherches de performances. |
|
| |
|
Switch DualBIOS™
Activez ou désactivez l'option GIGABYTE DualBIOS™.. |
|
|
Settings Lock
Permet la mémorisation des réglages fonctionnels, même après un Clear CMOS. |
|
| |
|
Direct to BIOS (DTB)
Entrez dans le menu du BIOS au redémarrage sans devoir presser le bouton 'Del'. |
|
|
|
Bouton reset
Redémarrage de votre système. |
| |
Memory Safe
Réduisez les timings de vos modules DDR3 pour éliminer les problèmes de compatibilité. |
| |
|
|
|
|
|
|
| |
| |
Performances graphiques extrêmes |
|
|
GIGABYTE Z87X-OC
Premium Graphics - Z87X-OC:
Optimisation des configurations Multi-GPU pour les configurations 4-way AMD CrossFire™ et 2-way NVIDIA SLI. Une conception unique pour des performances extrêmes en cas de séances d'overclocking grâce à laquelle les 3 premiers ports PCI Express disposent d'une connexion en direct avec le processeur tandis que le 4ème port se trouvera connecté directement à la puce Intel® Z87. |
| |
 |

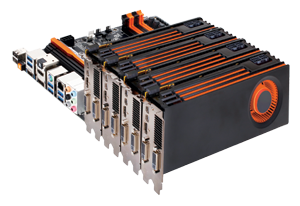

4-way Graphics |
|
Lignes PCIe 3.0 connectées au Processeur |
| |
Lignes PCIe connectées au chipset |
|
 |
Configurations
1 GPU: x16
2 GPU: x8, x8
3 GPU: x8, x4, x4
4 GPU: x8, x4, x4, x4 |
|
|
| |
| |
| |
GIGABYTE Z87X-OC Force
Compatibilité Premium 4-way
Une conception unique employant deux puces PLX doublant la bande passante PCI Express disponible afin d'assurer aux overclockers et gamers des performances optimales en cas d'utilisation d'une configuration multi-GPU 4-way AMD CrossFire™ ou NVIDIA SLI.
PCIe Gen. 3 x16 Natif, Lien Processeur Direct :
Le connecteur PCIe x16 de couleur noir embarqué sur votre carte mère est directement connecté à votre processeur, n'ayant pas besoin d'employer la puce PLX. Il s'agit là du mode de connexion le plus rapide pour toute configuration mono-GPU. |
|
| |
Lignes PCIe 3.0 connectées au PLX |
|
 |
* Ligne PCIe 3.0 connectée au processeur |
Configurations :
1 GPU: x16*
2 GPU: x16, x16
3 GPU: 16, x8, x8
4 GPU: x8, x8, x8, x8 |
|
|
|
| |
| |
Switch OC PCIe |
Les Overclockers pourront désactiver manuellement chaque ligne PCIe installée sur leur carte mère pour ainsi déconnecter du système une carte graphique sans nécessité de la retirer du PCB. Une solution particulièrement pratique en cas d'OC à base de LN2 par exemple. |
|
|
| |
| |

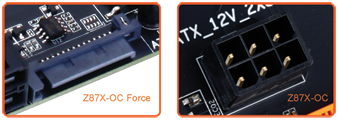

OC PEG |
OC Peg permet de proposer une source d'alimentation auxiliaire aux ports PCIe de votre carte mère afin d'assurer une très grande stabilité à toute configuration extrême. Ceci étant particulièrement utile lors de l'utilisation de configurations à base de 4 cartes graphiques... |
|
|
| |
| |
OC Connect (( Z87X-OC seulement ) |
OC Connect propose 2 connecteurs USB sur la partie arrière de la carte mère, face à l'Overclocker. Cette innovation permettant de pouvoir sauvegarder facilement tout type de données, de flasher son BIOS en toute simplicité et de faciliter l'installation de logiciels de benchmark lors des séances d'OC. |
|
|
| |
| |
| |
Innovations et composants pouvant varier selon configuration, photos pour référence uniquement. |
|
